Automatisk 12V Batterioplader: Aldrig Mere Overopladning

At opretholde dine 12V batterier i optimal stand er afgørende for deres levetid og ydeevne, uanset om det er til din bil, campingvogn, solcelleanlæg eller andre applikationer. En af de største trusler mod et batteris sundhed er overopladning. Når et batteri konstant modtager strøm, efter det er fuldt opladet, kan det føre til intern skade, tab af kapacitet og i værste fald en kortere levetid. Heldigvis findes der en elegant løsning: et 12V batteriopladerkredsløb med automatisk afbrydelse. Dette smarte system fjerner behovet for manuel overvågning og sikrer, at dit batteri altid får den præcise opladning, det har brug for, uden risiko for overbelastning. I denne artikel vil vi dykke ned i, hvordan et sådant kredsløb fungerer, dets nøglekomponenter, og hvordan du selv kan implementere det for at beskytte dine værdifulde batterier.

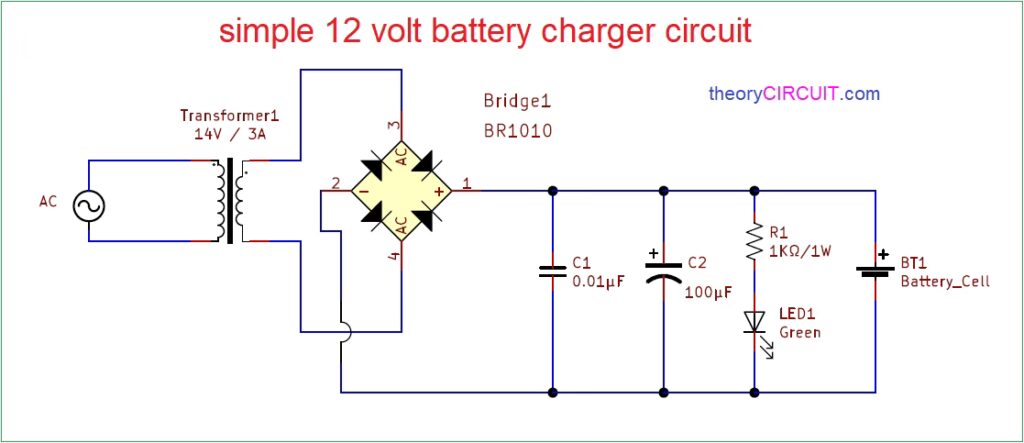

Hvad Er Et 12V Batteriopladerkredsløb Med Automatisk Afbrydelse?

Et 12V batteriopladerkredsløb med automatisk afbrydelse er designet til at oplade et 12V batteri, typisk et blysyrebatteri, og derefter automatisk stoppe opladningsprocessen, når batteriet når sin fulde kapacitet. Denne funktion er essentiel, da den forhindrer overopladning, som kan føre til gasning, tab af elektrolyt og irreversible skader på battericellerne. Kredsløbet overvåger løbende batteriets spænding og bruger denne information til at træffe en beslutning om, hvornår opladningen skal afbrydes. Når den indstillede "cut-off" spænding er nået, aktiveres en mekanisme – ofte et relæ – der fysisk afbryder strømforsyningen til batteriet. Dette sikrer en sikker og effektiv opladning, der forlænger batteriets levetid betydeligt.

Systemets intelligens ligger i dets evne til at detektere, hvornår batteriet er fuldt opladet. I stedet for blot at levere en konstant strøm, justerer det opladningsprocessen baseret på batteriets aktuelle tilstand. Dette er især vigtigt for batterier, der ikke bruges dagligt, men holdes vedligeholdelsesladet, da den automatiske afbrydelse sikrer, at de ikke overoplades over længere perioder.

Nøglekomponenter og Deres Funktion

For at forstå, hvordan et sådant kredsløb fungerer, er det vigtigt at kende de primære komponenter og deres individuelle roller:

• 555 Timer IC: Denne alsidige integrerede kreds (IC) er ofte hjertet i detektionssystemet. Den kan konfigureres til at fungere som en komparator, der sammenligner batteriets spænding med en referenceværdi. Når batterispændingen krydser den forudindstillede tærskel, skifter 555 timeren sin udgangstilstand.
• 7808 Spændingsregulator: Denne komponent bruges til at levere en konstant og stabil spænding (typisk 8V) til driften af 555 timeren og andre følsomme dele af kredsløbet. En stabil forsyning er afgørende for, at afbrydelsesspændingen forbliver præcis og pålidelig, uanset udsving i indgangsstrømmen.
• Relæ (12V): Relæet er den elektromekaniske kontakt, der fysisk afbryder vekselstrømmen til opladerens transformer. Når 555 timeren registrerer, at batteriet er fuldt opladet, aktiveres relæet, og strømmen til opladeren stoppes. Dette er en robust metode til at isolere batteriet fra opladeren.
• Transformer: En transformer reducerer den indgående vekselstrøm (f.eks. 230V AC) til en lavere vekselspænding (f.eks. 12-14V AC), som derefter ensrettes og bruges til opladning. Valg af transformer afhænger af den ønskede opladningsstrøm.
• Dioder (Ensrettere): Typisk bruges fire dioder i en broensretterkonfiguration til at omdanne den vekselstrøm fra transformeren til pulserende jævnstrøm, som batteriet kan oplades med. Højstrømsdioder som 6A8 eller 6A10 er nødvendige for opladere med høj strømstyrke.
• Kondensatorer: Disse komponenter udglatter den pulserende jævnstrøm fra ensretteren og leverer en mere stabil spænding til batteriet og kredsløbets styrelogik.
• Modstande og Potentiometre (Presets): Modstande bruges til at begrænse strømmen og sætte spændingsniveauer. Et potentiometer (preset) er en justerbar modstand, der er afgørende for at indstille den præcise afbrydelsesspænding for kredsløbet.
• LED'er (Rød og Grøn): Disse lysdioder giver visuel feedback. En rød LED indikerer ofte, at opladning er i gang, mens en grøn LED signalerer, at batteriet er fuldt opladet, og opladningen er afbrudt.
• Transistor (f.eks. BC547): En transistor kan bruges til at forstærke signalet fra 555 timeren til at aktivere relæet, da relæer ofte kræver mere strøm, end timeren direkte kan levere.

Opsætning og Justering af Afbrydelsesspændingen

Før du tager kredsløbet i brug, er det afgørende at justere afbrydelsesspændingen korrekt. Dette sikrer, at opladeren stopper præcist, når batteriet er fuldt opladet, og forhindrer dermed overopladning eller for tidlig afbrydelse. Her er trinene til justering:

1. Tilslut et Multimeter: Forbind et digitalt multimeter til udgangsterminalerne, der normalt ville gå til batteriet. Dette giver dig mulighed for at overvåge spændingen nøjagtigt.
2. Anvend en Referencespænding: I stedet for at bruge et batteri skal du tilslutte en stabil DC-strømforsyning til udgangsterminalerne. Indstil denne strømforsyning til den ønskede afbrydelsesspænding, f.eks. 13V eller 14V DC. Den optimale cut-off spænding for et 12V blysyrebatteri ligger typisk mellem 13,8V og 14,4V, afhængigt af batteritype og producentens anbefalinger.
3. Juster Potentiometeret (Preset): Find det 10k potentiometer (preset) på kredsløbet. Drej forsigtigt på potentiometeret, indtil den grønne LED tænder. Den grønne LED indikerer, at kredsløbet har registreret, at den indstillede spænding er nået, og at opladningen ville blive afbrudt. Hvis den røde LED lyser, når du tester, betyder det, at kredsløbet stadig er i opladningstilstand.
4. Verificer Indstillingen: Når den grønne LED tænder ved den ønskede referencespænding, er kredsløbet korrekt justeret. Fjern referencespændingen og multimeteret.

Denne justering skal kun foretages én gang, medmindre du ønsker at ændre afbrydelsesspændingen. En korrekt kalibrering er fundamentet for en pålidelig og skånsom opladning.

Strømstyrke og Tilpasningsmuligheder

Dette kredsløb er alsidigt og kan tilpasses til forskellige strømstyrker, hvilket gør det egnet til en bred vifte af batteristørrelser. Den grundlæggende version, som beskrevet, kan ofte levere omkring 6 Ampere (A), hvilket er tilstrækkeligt til mellemstore blysyrebatterier op til omkring 100 Ah (Ampere-timer).

Opgradering til Højere Strømstyrker (f.eks. 10A)

Hvis du har brug for at oplade større batterier, der kræver en højere strømstyrke (f.eks. 10A eller mere), kan du foretage nogle simple opgraderinger:

• Transformer: Udskift den eksisterende transformer med en model, der kan levere den ønskede strømstyrke, f.eks. en 0-14V, 10A transformer.
• Dioder: Sørg for at bruge højstrømsdioder, der kan håndtere den øgede strøm. For en 10A oplader bør du bruge dioder som f.eks. 10A10 eller en færdiglavet 12V 10A broensretter, som er let tilgængelig på markedet. Broensretteren samler fire dioder i én komponent, hvilket forenkler konstruktionen.
• Relæ: Sørg for, at relæet også er dimensioneret til den højere strøm, f.eks. et 12V 10A relæ.

Disse opgraderinger sikrer, at alle komponenter kan håndtere den øgede belastning uden at overophede eller fejle. Det er vigtigt at matche alle strømbærende komponenter til den højeste strøm, du forventer at trække, for at sikre kredsløbets stabilitet og sikkerhed.

Kredsløb med Lavere Strømstyrke (f.eks. 1A)

For mindre batterier eller applikationer, hvor en lavere opladningsstrøm er tilstrækkelig, kan kredsløbet også bygges til en maksimal strømstyrke på kun 1A. Dette er ofte tilstrækkeligt til små backup-batterier, motorcykelbatterier eller lignende. Komponenterne vil da være mindre dimensionerede, hvilket kan gøre kredsløbet mere kompakt og billigere at bygge.

Detaljerede Kredsløbsvariationer

Den grundlæggende idé forbliver den samme, men der kan være små variationer i komponentvalg og konfiguration afhængigt af den ønskede strømstyrke og tilgængelige dele. Herunder gennemgår vi de nævnte kredsløbskonfigurationer:

Kredsløb 1 (Standard 6A Oplader)

Denne konfiguration er designet til en medium strømstyrke på op til 6 Ampere, hvilket gør den velegnet til de fleste standard 12V blysyrebatterier op til ca. 100 Ah. Den benytter sig af en 555 timer IC til spændingsdetektering og et 12V 6A relæ til afbrydelse af AC-input til transformeren. En 7808 spændingsregulator sikrer en stabil forsyning til kontrolkredsløbet. De fire 6A8 eller 6A10 dioder danner en robust broensretter, og kondensatorerne (1000uF 50V, 1000uF 25V, 100nF) udglatter strømmen effektivt. Modstande (10K, 5K, 470 Ohm) og et 10k preset er inkluderet til spændingsdeling og justering af afbrydelsestærsklen. En BC547 transistor bruges sandsynligvis til at drive relæet, og de røde og grønne LED'er giver visuel status. Denne konfiguration er et solidt udgangspunkt for mange hjemmebyggere.

Komponentliste (Kredsløb 1):

• Dioder: 6A8 eller 6A10 (4 stk.), 1N4007 (1 stk.)
• IC'er: 7808 (1 stk.), 555 timer IC (1 stk.)
• Kondensatorer: 1000uF 50V (1 stk.), 1000uF 25V (1 stk.), 100nF (104) (1 stk.)
• Modstande: 10K (1 stk.), 5K (1 stk.), 470 Ω (2 stk.)
• Relæ: 12V 6A (1 stk.)
• Potentiometer: Preset 10k (1 stk.)
• LED'er: Grøn (1 stk.), Rød (1 stk.)
• Transistor: BC547 (1 stk.)
• Transformer: Ikke specificeret, men typisk en 0-14V, 6A model

Kredsløb 2 (Højstrøms 10A Oplader)

Denne variation er specielt designet til at håndtere en højere strømstyrke på op til 10 Ampere, hvilket gør den ideel til større blysyrebatterier, der kræver hurtigere opladning eller har en højere kapacitet. Den primære forskel ligger i dimensioneringen af strømbærende komponenter. Transformatoren er her specificeret som en 0-14V (10A) model, og dioderne er MIC10A (4 stk.), som er 10A dioder, eller alternativt en færdig 10A broensretter. Relæet er også opgraderet til et 12V (10A) relæ for at matche den højere strøm. Kontrolkredsløbet med 555 timeren og spændingsregulatoren vil være lignende, men modstandsværdierne kan være let justeret (f.eks. 2.2K, 150R) for at optimere spændingsdeling og følsomhed for den givne opsætning. Den grønne og røde LED indikerer stadig opladningsstatus. Bemærk, at den positive udgangsledning tilsluttes NC (Normalt Lukket) via relæets Common-pin, hvilket er en standard konfiguration for at afbryde strømmen, når relæet aktiveres.

Komponentliste (Kredsløb 2):

• Transformer: 0-14V (10A) (1 stk.)
• Dioder: MIC10A (4 stk.), 1N4007 (1 stk.)
• Kondensator: 1000uF 50V (1 stk.)
• Modstande: 2.2K (1 stk.), 150R (1 stk.)
• Potentiometer: RV1-10K (1 stk.)
• Transistor: BC547B (1 stk.)
• Relæ: 12V (10A) (1 stk.)
• LED'er: Grøn (1 stk.), Rød (1 stk.)

Kredsløb 3 (Lavstrøms 1A Oplader)

Denne tredje variation er designet til situationer, hvor kun en lav opladningsstrøm på maksimalt 1 Ampere er påkrævet. Dette gør den ideel til mindre batterier, såsom dem der findes i motorcykler, mindre backup-systemer eller til vedligeholdelsesopladning af mindre blysyrebatterier. På grund af den lavere strømstyrke vil komponenterne være mindre dimensionerede og dermed ofte billigere og mere kompakte. Dioder som f.eks. 1N5401-dioder (3A) ville være mere end tilstrækkelige for broensretteren, og transformeren ville være en mindre 1A-model. Relæet kunne også være et mindre 12V 1A eller 3A relæ. Selvom detaljerne for komponenterne i kredsløb 3 ikke er angivet, vil den generelle opbygning med 555 timer IC og 7808 spændingsregulatoren sandsynligvis forblive den samme for at opnå den automatiske afbrydelsesfunktion. Det er en økonomisk og pladsbesparende løsning for mindre behov.

Fordele ved et Automatisk Afbrydelseskredsløb

Investeringen i et batteriopladerkredsløb med automatisk afbrydelse giver en række væsentlige fordele:

• Forlænget Batterilevetid: Dette er den primære fordel. Ved at forhindre overopladning beskyttes batteriets interne kemi mod nedbrydning, hvilket dramatisk forlænger dets levetid.
• Øget Sikkerhed: Overopladning kan føre til overophedning, gasning og i sjældne tilfælde endda eksplosion. Den automatiske afbrydelse minimerer disse risici betydeligt, hvilket gør opladningsprocessen meget sikrere.
• Energieffektivitet: Kredsløbet stopper med at trække strøm, når batteriet er fuldt opladet, hvilket reducerer spild og sparer energi i forhold til en konstant ladende oplader.
• Brugervenlighed: Du behøver ikke længere at overvåge opladningen manuelt. Tilslut batteriet, og lad kredsløbet klare resten. Den visuelle feedback fra LED'erne gør det nemt at se status med et blik.
• Fleksibilitet: Med muligheden for at justere afbrydelsesspændingen kan kredsløbet finjusteres til forskellige 12V blysyrebatterityper og producentens specifikationer.

Sammenligning af Kredsløbsmuligheder

For at give et hurtigt overblik over de forskellige kredsløbskonfigurationer, er her en sammenligningstabel:

Ofte Stillede Spørgsmål (FAQ)

1. Hvilke typer 12V batterier kan dette kredsløb bruges til?

Dette kredsløb er primært designet og optimeret til 12V blysyrebatterier, herunder AGM (Absorbed Glass Mat), GEL og traditionelle våd-celle batterier. For andre batterityper som lithium-ion eller NiMH kan spændingskarakteristikken for opladning og afbrydelse være anderledes, og dette kredsløb er muligvis ikke egnet uden omfattende modifikationer og en grundig forståelse af den specifikke batterikemis krav. Det er altid bedst at kontrollere producentens anbefalinger for dit specifikke batteri.

2. Hvorfor er en 7808 spændingsregulator nødvendig?

En 7808 spændingsregulator leverer en stabil 8V forsyning til 555 timeren og det spændingsdelernetværk, der bruges til at detektere batterispændingen. Uden en stabil reference ville kredsløbets afbrydelsesspænding variere med udsving i indgangsstrømmen eller temperaturen, hvilket ville gøre afbrydelsesfunktionen upålidelig. Den sikrer, at den indstillede cut-off spænding altid er præcis og konsistent.

3. Kan jeg bruge dette kredsløb til at oplade et 6V eller 24V batteri?

Nej, som det er beskrevet, er dette kredsløb specifikt designet til 12V batterier. For at oplade et 6V eller 24V batteri ville du skulle foretage betydelige ændringer i transformeren, dioderne, relæet og især i spændingsdelernetværket og afbrydelsesspændingsjusteringen for 555 timeren. Det ville i praksis kræve et helt redesign af opladerens udgangstrin og kontrolkredsløb for at matche den nye spænding.

4. Hvad skal jeg gøre, hvis den grønne LED ikke tænder under justeringen?

Hvis den grønne LED ikke tænder under justeringen, er der et par ting, du kan kontrollere:

• Potentiometerets rækkevidde: Sørg for, at du har drejet potentiometeret gennem hele dets rækkevidde.
• Referencespænding: Dobbelttjek, at din referencespænding er inden for et rimeligt område for en 12V batteris fulde opladning (f.eks. 13V-14,5V).
• Kredsløbsforbindelser: Gennemgå alle forbindelser for at sikre, at der ikke er løse ledninger eller kortslutninger.
• Komponentfejl: Kontroller, om 555 timeren, transistoren eller LED'erne fungerer korrekt.

5. Hvorfor er det vigtigt at bruge et relæ til at afbryde AC-input?

Ved at afbryde AC-input til transformeren sikrer relæet en fuldstændig isolation af opladerens strømforsyning fra batteriet, når opladningen er afsluttet. Dette er mere sikkert og energieffektivt end blot at afbryde DC-outputtet efter ensretteren. Hvis kun DC-outputtet blev afbrudt, ville transformeren stadig være tændt og forbruge strøm, og der ville stadig være en risiko for lækstrømme gennem ensretteren.

Et 12V batteriopladerkredsløb med automatisk afbrydelse er en yderst værdifuld tilføjelse til dit elektroniske arsenal, især hvis du arbejder med blysyrebatterier. Det tilbyder en pålidelig og intelligent måde at oplade dine batterier på, hvilket beskytter dem mod de skadelige virkninger af overopladning. Ved at forstå de grundlæggende principper og komponenterne kan du selv bygge eller tilpasse et sådant kredsløb, der passer præcist til dine behov, hvad enten det er for en 6A, 10A eller 1A oplader. Den automatiske afbrydelse giver dig ro i sindet, velvidende at dine batterier altid er optimalt ladede og klar til brug, når du har brug for dem.
