Forstå LTE 4G Netværksarkitektur

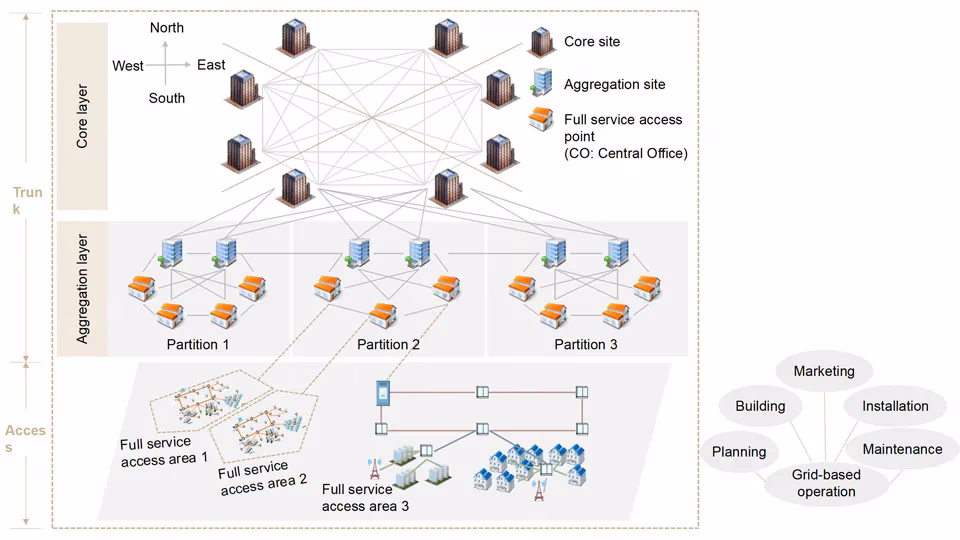

Grundlæggende om LTE 4G Netværksarkitektur

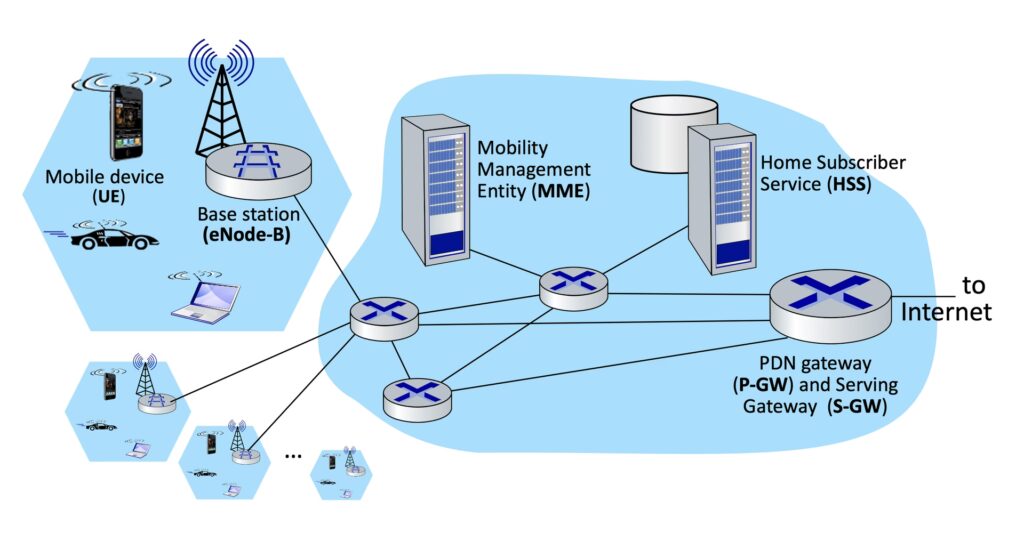

LTE, der står for Long Term Evolution, repræsenterer et markant spring fremad inden for mobil kommunikationsteknologi og udgør kernen i det, vi kender som 4G. For at forstå, hvordan din smartphone opnår lynhurtige datahastigheder og stabil forbindelse, er det essentielt at dykke ned i den komplekse, men fascinerende, netværksarkitektur, der ligger bag. Denne arkitektur er omhyggeligt designet til at håndtere både styring af forbindelsen og selve dataoverførslen på en effektiv måde. Lad os udforske de forskellige komponenter og deres roller i dette avancerede system.

Nøglekomponenter i LTE 4G Netværket

Et LTE 4G netværk består af flere kritiske noder, der arbejder sammen for at levere en problemfri brugeroplevelse. Hver node har en specifik funktion, der bidrager til netværkets samlede ydeevne og pålidelighed.

eNodeB: Din Forbindelses Gateway til Verden

eNodeB (evolved NodeB) er den fysiske placering, som din enhed (UE - User Equipment) opretter forbindelse til. Dette er den radiosendestation, du kender fra mobilmasterne. eNodeB'en er ansvarlig for at levere radiointerfacet til din enhed og håndterer al trådløs kommunikation, herunder signalering og dataoverførsel mellem din enhed og resten af netværket. Den spiller en afgørende rolle i at sikre en stabil og hurtig trådløs forbindelse.

MME: Hjernen bag Mobilitet og Autentificering

MME (Mobility Management Entity) er en central kontrolnode i LTE-netværket. Dens primære opgaver inkluderer autentificering af din enhed for at sikre, at du har adgang til netværket, og sporing af din enheds aktuelle placering. MME vælger også de mest passende SGW og PGW, der skal betjene din enhed, baseret på din placering og netværksforhold. Denne node er essentiel for at opretholde forbindelsen, mens du bevæger dig rundt.

SGW: Den Stabile Forbindelsesanker

SGW (Serving Gateway) fungerer som et ankerpunkt for dine data, mens du bevæger dig mellem forskellige eNodeB'er. Dette betyder, at dine dataforbindelser forbliver intakte, selvom du skifter celle, hvilket eliminerer afbrydelser. SGW'en er også ansvarlig for at videresende brugerdata mellem eNodeB'en og PGW'en, hvilket sikrer en effektiv dataflow.

PGW: Broen til Eksterne Netværk

PGW (PDN Gateway) er den node, der forbinder LTE-netværket med Public Data Network (PDN). PDN er typisk internettet eller andre datanetværk, som din enhed ønsker at få adgang til. PGW'en tildeler en IP-adresse til din enhed og fungerer som et gateway for al udgående og indgående datatrafik.

HSS: Databasen over Abonnenter

HSS (Home Subscriber Server) er en central database, der indeholder al abonnentinformation. Dette inkluderer detaljer som din identitet, hvilke PDN'er du har adgang til, og hvilken Quality of Service (QoS) du er berettiget til. HSS er afgørende for netværkets sikkerhed og for at sikre, at brugere får den service, de har betalt for.

Kontrolplan vs. Brugerplan: To Sider af Samme Sag

For at få en dybere forståelse af LTE-arkitekturen er det vigtigt at skelne mellem kontrolplanet og brugerplanet. Disse to planer håndterer forskellige aspekter af netværkskommunikationen.

Kontrolplan: Styring af Forbindelsen

Kontrolplanet bruges af netværksnoderne til at udveksle signaleringsmeddelelser. Disse meddelelser styrer din datasession. Gennem signalering kan noderne initiere, ændre eller afslutte en datasession. Dette inkluderer processer som registrering af din enhed, etablering af en dataforbindelse og håndtering af mobilitet. Kontrolplanen sikrer, at netværket fungerer korrekt og effektivt.

Brugerplan: Selve Dataoverførslen

Brugerplanet er dedikeret til udveksling af selve brugerdata. Når du sender en e-mail, streamer en video eller surfer på nettet, sker denne dataoverførsel via brugerplanet. Noderne bruger brugerplanet til at transportere de data, der sendes og modtages mellem din enhed og PDN.

Sammenligning af Kontrolplan og Brugerplan

Forskellen mellem de to planer er afgørende for netværkets effektivitet. Ved at adskille styringsopgaver (kontrolplan) fra dataoverførsel (brugerplan) kan netværket optimeres til begge funktioner. Dette muliggør højere datahastigheder og bedre håndtering af brugernes mobilitet.

Her er en oversigt over stierne:

Som det ses, går kontrolplan-trafik ofte via MME og HSS for at håndtere styringsopgaver, mens brugerplan-trafik dirigeres mere direkte fra eNodeB til SGW og PGW for maksimal hastighed.

LTE 4G Netværksgrænseflader og Protokoller

Forbindelsen mellem de forskellige noder i LTE-netværket er defineret af specifikke grænseflader og protokoller. Disse sikrer, at data udveksles korrekt og sikkert mellem komponenterne.

Vigtige Grænseflader:

• S1-MME: Forbinder eNodeB og MME. Bruges til kontrolplan-signalisering.
• S1-U: Forbinder eNodeB og SGW. Bruges til brugerplan-data.
• S6a: Forbinder MME og HSS. Bruges til at hente abonnentinformation.
• S11: Forbinder MME og SGW. Bruges til kontrolplan-signalisering.
• S5/S8: Forbinder SGW og PGW. Bruges til både kontrol- og brugerplan-data.
• SGi: Forbinder PGW og det eksterne Public Data Network (PDN).

Protokoller i Spil:

Forskellige protokoller anvendes på disse grænseflader. For eksempel bruges GTP (GPRS Tunneling Protocol) ofte til brugerplan-data (GTP-U) og kontrolplan-signalisering (GTP-C) mellem SGW, PGW og MME. Diameter-protokollen anvendes ofte mellem MME og HSS.

Fordele ved LTE 4G Arkitekturen

Den IP-baserede arkitektur i LTE 4G tilbyder flere markante fordele sammenlignet med tidligere generationer af mobilnetværk:

• Højere Hastigheder: Muliggør download- og uploadhastigheder, der kan konkurrere med fastnetbredbånd.
• Lavere Latens: Reduceret forsinkelse i dataoverførslen, hvilket er afgørende for realtidsapplikationer som online gaming og videoopkald.
• Forbedret Kapacitet: Kan håndtere et større antal samtidige brugere og enheder.
• IP-baseret: Forenkler integrationen med internettet og andre IP-netværk.
• Fleksibilitet: Arkitekturen er designet til at være skalerbar og tilpasse sig nye teknologier og tjenester.

Ofte Stillede Spørgsmål om LTE 4G Arkitektur

Hvad er forskellen mellem 4G og LTE?

LTE er teknologien, der muliggør 4G-netværk. Selvom termen 4G oprindeligt blev brugt om en bredere standard, er LTE den primære teknologi, der leverer de lovede 4G-hastigheder og -ydelse.

Hvilken rolle spiller eNodeB i 4G?

eNodeB er den fysiske base-station, der giver den trådløse forbindelse til din enhed. Den er ansvarlig for radiofrekvenskommunikation.

Hvad er den vigtigste funktion af MME?

MME's primære funktion er at håndtere mobilitet, brugerautentificering og valg af gateway-noder for at styre din dataforbindelse.

Hvorfor er SGW vigtig for mobilitet?

SGW fungerer som et "mobilitetsanker", der opretholder din dataforbindelse, selv når du skifter mellem forskellige eNodeB'er, hvilket forhindrer afbrydelser.

Hvordan forbinder LTE-netværket til internettet?

PGW (PDN Gateway) fungerer som forbindelsen mellem LTE-netværket og det eksterne Public Data Network, typisk internettet.

Konklusion

LTE 4G netværksarkitekturen er et sofistikeret system, der er designet til at levere højtydende og pålidelig mobil datakommunikation. Ved at forstå de forskellige noder som eNodeB, MME, SGW, PGW og HSS, samt adskillelsen mellem kontrolplan og brugerplan, får man et klart billede af, hvordan din mobile internetoplevelse muliggøres. Denne arkitektur danner grundlaget for de hastigheder og den kapacitet, vi forventer af moderne smartphones og mobile enheder.
