DIY USB Oplader: Til Bil & Hjem

I en verden, hvor vores smartphones, tablets og andre gadgets er uundværlige, er behovet for pålidelig strøm konstant. Men hvad gør man, når man er på farten i bilen, og der ikke er en USB-port, eller når man ønsker en robust og tilpasset oplader til hjemmet? Svaret er at bygge din egen! Dette gælder især, hvis du er en entusiast, der nyder at forstå, hvordan ting fungerer, og selv vil samle dine elektroniske enheder. Denne artikel vil dykke ned i, hvordan du kan konstruere dine egne USB-opladere – både til din bil, hvor den konverterer bilens 12V jævnstrøm til en stabil 5V, og til hjemmet, hvor den tager de 230V vekselstrøm fra stikkontakten og omdanner det til sikker 5V jævnstrøm til dine enheder. Vi vil gennemgå de nødvendige komponenter, kredsløbsdesign og vigtige forholdsregler for at sikre, at dine DIY-opladere er både effektive og sikre at bruge.

Hvorfor bygge din egen USB-oplader?

Selvom markedet bugner med færdige USB-opladere, er der flere gode grunde til at kaste sig ud i et gør-det-selv projekt. For det første giver det en dybere forståelse for elektroniske kredsløb og komponenternes funktion. For det andet kan du tilpasse opladeren præcis til dine behov – måske har din bil ikke en indbygget USB-port, eller du ønsker en mere robust løsning end standardprodukter. Endelig kan det være en økonomisk fordelagtig løsning, især hvis du allerede har nogle af de nødvendige komponenter liggende. Det er en givende proces, der kombinerer læring med praktisk anvendelse, og i sidste ende giver dig en personlig oplader, der er bygget med omhu og præcision. At bygge din egen oplader kan også være en løsning, hvis du har specifikke krav til design eller funktionalitet, som standardprodukter ikke opfylder. Det er en fantastisk måde at genbruge komponenter fra ældre elektronik og bidrage til en mere bæredygtig tilgang til forbrugerelektronik.

USB Biloplader: En Gør-det-selv Guide

En USB biloplader er i bund og grund en DC-strømomformer, der tager de typisk 12V fra bilens batteri og omdanner dem til en stabil 5V spænding, der er nødvendig for at oplade de fleste moderne USB-enheder. Denne form for oplader tilsluttes typisk bilens cigarettænderstik, hvilket gør den utrolig praktisk for opladning på farten. Dette DIY-projekt er kendt for sin enkelhed og kræver kun få kernekomponenter, hvilket gør det til et ideelt projekt for både begyndere og erfarne hobbyelektronikere.

Hvad er en USB biloplader?

En USB biloplader er en enhed, der muliggør opladning af elektroniske gadgets via et USB-kabel direkte fra bilens strømkilde. Mange biler, især ældre modeller, mangler indbyggede USB-forbindelser, eller måske har du brug for at oplade flere enheder samtidigt. Her kommer den hjemmelavede oplader ind i billedet som en fleksibel og ofte mere robust løsning end billige færdigkøbte alternativer. Den omdanner den højere spænding fra bilens batteri til den standardiserede 5V, som USB-enheder kræver, og sikrer en stabil strømforsyning under kørsel. Selvom en færdigkøbt biloplader kan virke mere bekvem, giver en DIY-oplader dig fuld kontrol over kvaliteten af de anvendte komponenter og dermed ofte en mere holdbar og pålidelig løsning.

Nødvendige Komponenter for Bilopladeren

For at konstruere din USB biloplader har du brug for følgende grundlæggende komponenter. Disse er typisk lette at finde i elektronikbutikker eller kan genbruges fra ældre elektronik:

• Spændingsregulator IC: LM7805 (eller den mindre SMD-version 78M05) - Denne er hjertet i kredsløbet.
• Elektrolytkondensatorer: En på 0.33µF og en på 0.1µF - Disse bruges til at stabilisere indgangs- og udgangsspændingen og fjerne støj.
• USB Type 'B' Female Port: En hun-port til at tilslutte dit USB-kabel.
• Cigarettænderstik: Til at tilslutte opladeren til bilens strøm.
• Ledninger: Til at forbinde komponenterne.
• LED (valgfrit): En lille LED og en modstand (f.eks. 100 Ohm eller 220 Ohm) kan tilføjes for at indikere, at opladeren er tændt.
• Krympeflex eller isoleringstape: Til at isolere loddepunkter og forhindre kortslutninger.
• Værktøj: Loddekolbe, loddetin, loddepasta, multimeter, dremel (til at bore huller i cigarettænderstikket), limpistol.

LM7805: Hjertet i Din Biloplader

Den centrale komponent i dette kredsløb er LM7805 spændingsregulator IC'en. Dette er en 5V positiv spændingsregulator, der er designet til at levere en stabil 5V udgangsspænding, selv når indgangsspændingen varierer. LM7805 er utrolig populær på grund af dens robusthed og indbyggede sikkerhedsfunktioner, herunder:

• Termisk overbelastningsbeskyttelse: Forhindrer IC'en i at overophede.
• Kortslutningsbeskyttelse: Beskytter kredsløbet mod skader i tilfælde af kortslutning på udgangen.
• Sikker områdesbeskyttelse: Sikrer, at IC'en fungerer inden for sikre strøm- og spændingsgrænser.

Denne IC har tre ben: et indgangsben til den uregulerede spænding (f.eks. 12V fra bilen), et jordben og et udgangsben til den regulerede 5V spænding. Det er vigtigt at henvise til databladet for LM7805 for detaljeret information om benkonfiguration og specifikationer for at sikre korrekt tilslutning.

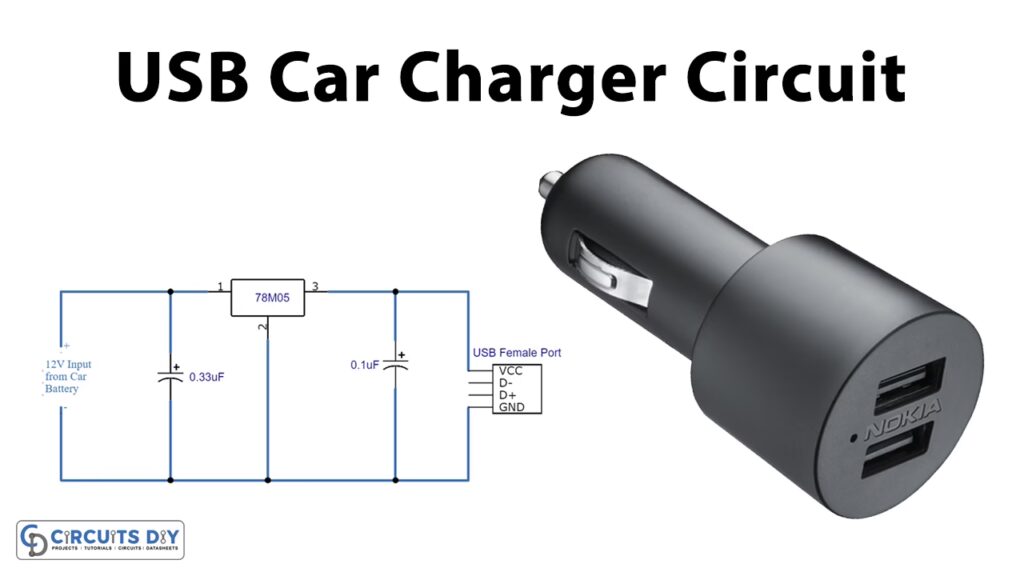

Sådan Fungerer Bilopladeren

Kredsløbet er designet til at være nemt at forbinde til bilens cigarettænderstik. Når det er tilsluttet, omdanner det 12V jævnstrømmen fra bilbatteriet til 5V jævnstrøm. Udgangsstrømmen fra dette simple kredsløb er typisk 500mA, hvilket er tilstrækkeligt til at oplade de fleste USB-gadgets, herunder mobiltelefoner, Bluetooth-headsets, GPS-enheder og MP3-afspillere. Kredsløbet er i bund og grund en DC-til-DC-omformer og kan også bruges til at drive andre 5 til 6V DC-enheder fra bilbatteriet. De små kondensatorer på ind- og udgangen af LM7805 er afgørende for at filtrere støj og sikre en stabil udgangsspænding, hvilket er vigtigt for følsomme elektroniske enheder som smartphones.

Praktiske Forholdsregler

Sikkerhed er altafgørende, når man arbejder med elektronik, især når det involverer bilens strømsystem. Før du tilslutter din oplader til noget som helst, er det vigtigt at tage følgende forholdsregler:

• Kontroller udgangsspændingen: Brug altid et multimeter til at bekræfte, at udgangsspændingen fra kredsløbet er præcis 5 volt, før du tilslutter en enhed.
• Fejlkontrol: Sørg for, at kredsløbet fungerer korrekt uden lodde- eller ledningsfejl. En forkert forbindelse kan beskadige både opladeren og din enhed.
• Kortslutningsbeskyttelse: Selvom LM7805 har indbygget kortslutningsbeskyttelse, er det altid en god idé at dobbeltkontrollere dine forbindelser for at undgå unødvendige risici.
• Isolering: Sørg for, at alle loddepunkter og blottede ledninger er ordentligt isoleret med krympeflex eller isoleringstape for at forhindre kortslutninger mod bilens karrosseri eller andre komponenter.

Trin-for-trin Konstruktion af Bilopladeren

Her er en generel vejledning til samling af din hjemmelavede USB biloplader, baseret på principperne for DIY:

1. Forbered komponenter: Saml alle dine komponenter og værktøjer. Hvis du bruger den standard 7805, skal du sikre dig, at den kan passe ind i cigarettænderstikket. Mange vælger den mindre 78M05 SMD-version for at spare plads.
2. Modificer cigarettænderstikket: Brug en dremel eller lignende værktøj til at bore eller skære de nødvendige huller i cigarettænderstikket, så USB hun-porten kan monteres sikkert.

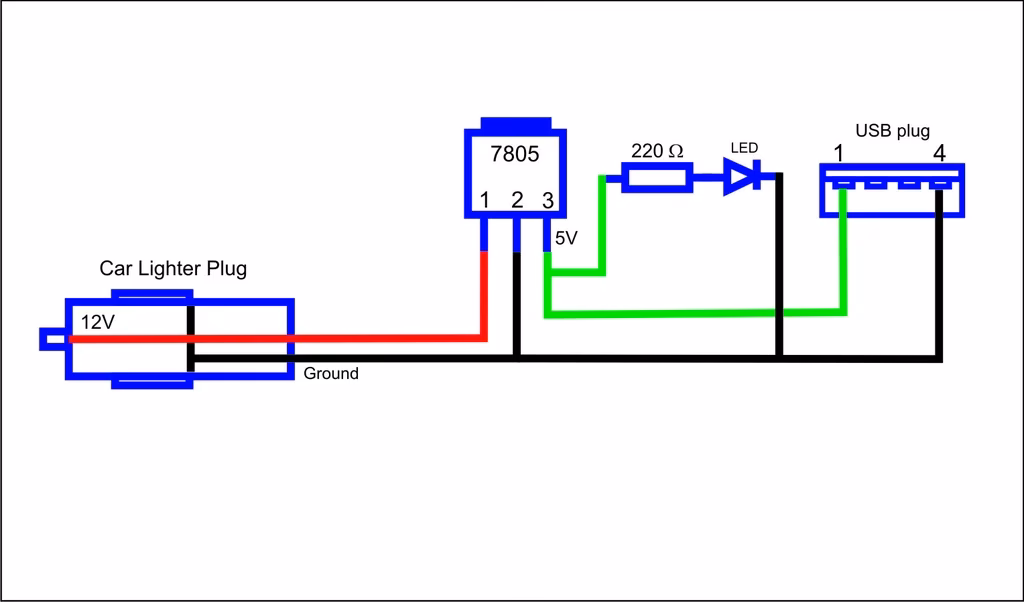

3. Lodning af komponenter: Følg kredsløbsdiagrammet. Lod LM7805 (eller 78M05), kondensatorer og USB hun-porten sammen. Vær opmærksom på benkonfigurationen af LM7805 (Input, Ground, Output). For 78M05 er dette typisk Venstre-til-højre: Input, Ground, Output.
4. Tilføj LED (valgfrit): Hvis du ønsker en status-LED, lodder du den i serie med en modstand (f.eks. 100-220 Ohm) mellem 5V udgangen fra LM7805 og jord.
5. Isoler loddepunkter: Brug krympeflex til at isolere alle blottede loddepunkter og ledninger for at forhindre kortslutninger. Opvarm krympeflexen forsigtigt, så den strammer sig omkring forbindelserne.
6. Monter kredsløbet i stikket: Placer forsigtigt det samlede kredsløb inde i cigarettænderstikket. Brug en limpistol til at fastgøre USB hun-porten på plads i stikket, typisk på bagsiden. Sørg for, at alt sidder fast og ikke kan ryste løs.
7. Test: Før du tilslutter din telefon, test altid udgangen med et multimeter for at sikre, at den leverer præcis 5V.

Mobiltelefonoplader til Hjemmet: Fra 230V til 5V

At omdanne de 230V vekselstrøm (AC) fra en stikkontakt til en stabil 5V jævnstrøm (DC) til opladning af mobiltelefoner er en mere kompleks proces end bilopladeren, men den er lige så fascinerende. Den involverer typisk fire hovedtrin, der hver især er afgørende for at sikre en sikker og effektiv strømforsyning til dine følsomme enheder. Denne type kredsløb kan også bruges som en generel 5V strømforsyning til andre enheder, breadboards, mikrocontrollere og IC'er.

De Fire Trin i En Hjemmeoplader

Processen med at omdanne AC til DC for en mobiltelefonoplader kan opdeles i fire særskilte faser:

1. Nedtrapning: Reduktion af den høje 230V AC-spænding til en lavere, mere håndterbar AC-spænding (f.eks. 9V).
2. Ensretning: Konvertering af den lavspændte AC til pulserende jævnstrøm (DC).
3. Filtrering: Udglatning af den pulserende DC for at fjerne AC-ripples og skabe en mere jævn DC.
4. Spændingsregulering: Finjustering og stabilisering af DC-spændingen til den præcise 5V, der kræves af USB-enheder.

Trin 1: Nedtrapning med Transformer

Det første trin er at reducere den farligt høje 230V AC-spænding. Dette gøres ved hjælp af en nedtrapningstransformer, ofte en 9-0-9 center-tappet transformer. En center-tappet transformer adskiller sig fra en normal transformer ved at have en ledning forbundet præcis i midten af den sekundære vikling, som holdes på nul volt ved at forbinde den til nulstrøm (jord). Dette muliggør, at transformeren kan levere to separate udgangsspændinger, der er lige store i størrelse, men modsatte i polaritet. For eksempel konverterer en 9-0-9 transformer 220-230V AC til 9V AC.

Operationen er meget lig en normal transformer (primær og sekundær vikling), hvor den primære spænding inducerer spænding i den sekundære vikling. Men på grund af den midterste tap kan vi opnå to spændinger (V_A og V_B). Hvis belastningen er forbundet mellem linje 1 og linje 2, opnås den samlede spænding (V_Total = V_A + V_B). Denne type transformer bruges primært i ensretterkredsløb til at konvertere AC til DC. Formlerne for spændingerne er V_A = (N_A / N_P) x V_P og V_B = (N_B / N_P) x V_P, hvor N står for antal vindinger og V for spænding.

Trin 2: Ensretning med Fuldbølgebroensretter

Efter nedtrapning er den næste opgave at konvertere AC til DC. Dette gøres ved hjælp af en fuldbølgebroensretter, som er et arrangement af fire dioder (D1, D2, D3 og D4) forbundet i en brokonfiguration. Dioder leder kun strøm i fremadrettet bias og blokerer i omvendt bias. Dette kredsløb tager vekselstrøm som input og konverterer begge halvperioder af dens tidsperiode til jævnstrøm.

Under den positive halvperiode af AC-cyklussen (0 til T/2) bliver dioderne D2 og D3 fremadrettet forspændt og leder strøm, hvilket giver en positiv cyklus som output. Under den negative halvperiode (T/2 til T) bliver dioderne D1 og D4 fremadrettet forspændt og leder strøm, hvilket konverterer den negative halvperiode til en positiv halvperiode. Resultatet er en pulserende DC-udgang, hvor alle negative halvperioder er blevet ensrettet til positive. Denne pulserende DC er dog ikke stabil nok til at drive følsomme enheder og skal derfor filtreres yderligere. Fuldbølgebroensrettere har mange anvendelser, herunder strømforsyning til motorer, LED'er og i svejseudstyr.

Trin 3: Filtrering af Pulserende DC

Udgangen fra ensretteren er en pulserende jævnstrøm med en høj 'ripple-faktor', hvilket betyder, at den indeholder betydelige AC-svingninger. Denne type strøm er uegnet til mobiltelefoner og kan beskadige dem. For at opnå en stabil DC-forsyning bruges filtrering, typisk med en udglatningskondensator. Ved at tilslutte en stor elektrolytkondensator parallelt med belastningen reduceres disse rippel og det gennemsnitlige DC-udgangsniveau øges.

Kondensatoren oplades, når den pulserende DC-udgang når sit højdepunkt. Når spændingen begynder at falde fra sit højdepunkt, aflades kondensatoren og forsøger at opretholde spændingsniveauet, hvilket forhindrer, at udgangsbølgen falder til sit laveste niveau. Dette skaber en meget mere jævn DC-forsyningsspænding. Kapacitansværdien kan beregnes med formlen: C = (I * t) / V, hvor C er kapacitans, I er maksimal udgangsstrøm (f.eks. 500mA), t er tidsperioden (f.eks. 10ms for 100Hz ripple-frekvens), og V er spidsudgangsspændingen efter filtrering. For en 9V RMS-udgang fra transformeren, en 100Hz ripple-frekvens og et ønsket input til regulatoren på 7V, vil den nødvendige kapacitans være omkring 1000 µF.

Trin 4: Spændingsregulering med IC 7805

Det sidste og afgørende trin er at opnå en præcis og stabil 5V DC-udgang. Dette opnås ved hjælp af spændingsregulator IC'en 7805. Denne IC er specifikt designet til at levere en reguleret 5V DC-udgang. Dens driftsspændingsområde er typisk 7 volt til 35 volt, hvilket betyder, at den minimale indgangsspænding skal være mindst 7 volt for at sikre korrekt regulering. Udgangsspændingsområdet er meget snævert, typisk mellem 4.8 volt og 5.2 volt, og den kan levere en strøm på op til 1 Ampere.

En vigtig overvejelse ved brug af 7805 er varmeafledning. Forskellen mellem indgangs- og udgangsspændingen frigives som varme. Jo større denne forskel er, desto mere varme afgives. For eksempel, hvis indgangsspændingen er 12 volt og udgangsspændingen er 5 volt med en udgangsstrøm på 500mA, genereres der (12V - 5V) x 0.5A = 3.5 Watt varme. Det er derfor essentielt at tilslutte en passende køleplade til 7805 for at forhindre overophedning og funktionsfejl. Navnet '7805' indikerer '78' for positiv spænding og '05' for 5 volt. Den har tre ben: input, jord og output. En lille kondensator på 0.01µF tilsluttes ofte på udgangen af 7805 for at reducere støj forårsaget af transiente spændingsændringer.

Vigtige Overvejelser og Sikkerhed

Når du arbejder med strømforsyninger, især dem der involverer 230V AC, er sikkerhed afgørende. Her er nogle kritiske punkter at huske:

• Høj Spænding: Vær ekstremt forsigtig, når du arbejder med 230V AC. Forkerte forbindelser kan være livsfarlige. Sørg altid for, at strømmen er slukket, før du rører ved komponenter.
• Kvalitetskomponenter: Brug altid komponenter af god kvalitet, især transformer, dioder og kondensatorer. Billige eller defekte komponenter kan føre til funktionsfejl eller farlige situationer.
• Korrekt Isolering: Alle forbindelser, især dem der bærer høj spænding, skal være korrekt isoleret for at forhindre kortslutninger og elektrisk stød. Krympeflex, isoleringstape eller et passende kabinet er nødvendigt.
• Varmeafledning: Som nævnt er en køleplade til 7805 IC'en afgørende for dens levetid og stabilitet, især ved højere indgangsspændinger eller udgangsstrømme. IC'en kan blive meget varm under drift.
• Test Grundigt: Test altid din oplader grundigt med et multimeter, før du tilslutter en værdifuld enhed som en smartphone. Kontroller både spænding og strøm.
• Kabinettet: Placer det færdige kredsløb i et passende, isolerende kabinet for at beskytte det mod fysiske skader og forhindre utilsigtet kontakt med strømførende dele.

Ofte Stillede Spørgsmål (FAQ)

Kan jeg bruge den samme LM7805 til både bil- og hjemmeopladeren?

Ja, LM7805 er den centrale komponent i begge projekter. Forskellen ligger i den forudgående kredsløbsdel: bilopladeren tager 12V DC direkte, mens hjemmeopladeren kræver en transformer, ensretter og filter for at omdanne 230V AC til en passende DC-indgang for LM7805.

Er det sikkert at oplade min smartphone med en hjemmelavet oplader?

Ja, hvis kredsløbet er korrekt bygget og testet, er det sikkert. Det er afgørende at sikre en stabil 5V udgangsspænding og tilstrækkelig strøm (mindst 500mA, men gerne mere for hurtigere opladning). Korrekt filtrering og spændingsregulering er nøglen til at beskytte din enhed mod spændingsudsving og støj.

Hvad er den maksimale strøm, min hjemmelavede oplader kan levere?

Den simple biloplader med en 7805 kan typisk levere op til 500mA. Hvis du ønsker mere strøm (f.eks. 1A eller mere for hurtigere opladning af tablets), skal du overveje en mere robust spændingsregulator eller en anden kredsløbsdesign, der kan håndtere højere strømme og mere varmeafledning. LM7805 kan i princippet levere op til 1A, men kræver en stor køleplade for dette.

Hvad hvis jeg vil oplade enheder, der kræver mere end 5V, f.eks. en bærbar computer?

Disse kredsløb er designet til 5V USB-opladning. At oplade enheder, der kræver højere spændinger (f.eks. 19V til en bærbar computer), ville kræve et meget anderledes og mere komplekst kredsløb, sandsynligvis en step-up converter eller en mere avanceret strømforsyning. Det er uden for rammerne af disse simple DIY-projekter.

Hvad er formålet med kondensatorerne i kredsløbet?

Kondensatorerne fungerer som filtre. De mindre kondensatorer på 0.33µF og 0.1µF omkring LM7805 hjælper med at stabilisere spændingen og fjerne højfrekvent støj. Den store elektrolytkondensator (f.eks. 1000µF) i hjemmeopladeren er afgørende for at udglatte den pulserende DC fra ensretteren og skabe en jævn forsyning til regulatoren.

Kan jeg bruge en almindelig transformer i stedet for en center-tappet transformer til hjemmeopladeren?

Ja, du kan bruge en almindelig transformer, men så skal du sandsynligvis anvende en fuldbølgebroensretter for at udnytte begge halvperioder af vekselstrømmen. Den center-tappede transformer bruges ofte med to dioder i et simplere fuldbølgeensretterkredsløb, men en broensretter er mere almindelig og fleksibel for de fleste transformer-typer.

Afsluttende Bemærkninger

At bygge din egen USB-oplader, hvad enten det er til bilen eller hjemmet, er et givende projekt, der ikke kun giver dig en praktisk enhed, men også udvider din viden om grundlæggende elektronik. Ved at følge de skitserede trin og tage de nødvendige forholdsregler kan du skabe en pålidelig og effektiv oplader, der opfylder dine specifikke behov. Husk altid at dobbelttjekke dine forbindelser, teste udgangsspændingen og prioritere sikkerhed. Med disse simple kredsløb kan du sige farvel til bekymringer om tomme batterier og nyde friheden ved at oplade dine enheder, hvor end du er, med din helt egen håndbyggede oplader.
