Forstå Hovedtelefoners Ledningsdiagrammer

At forstå hovedtelefoners indre liv kan virke som en kompleks opgave, men med den rette viden om ledningsdiagrammer bliver det pludselig meget mere overskueligt. Uanset om du drømmer om at bygge dit eget sæt hovedtelefoner fra bunden, reparere et par elskede, men defekte, høretelefoner, eller blot ønsker at forstå, hvordan lyd bevæger sig fra din enhed til dine ører, er et ledningsdiagram din uundværlige guide. Disse diagrammer er den tekniske tegning, der afslører alle de elektriske forbindelser og komponenter, som får dine hovedtelefoner til at fungere. De viser dig præcis, hvor hver ledning skal sluttes til, hvilken funktion den har, og hvordan de forskellige dele interagerer for at skabe den lydoplevelse, vi tager for givet. Denne guide vil føre dig igennem de grundlæggende principper for hovedtelefoners ledningsdiagrammer, så du kan mestre kunsten at forstå og manipulere dem med tillid.

Grundlæggende Komponenter i Hovedtelefoner

Før vi dykker ned i selve diagrammernes fortolkning, er det afgørende at kende de elementer, der typisk udgør et sæt hovedtelefoner, og som vil være repræsenteret i ethvert ledningsdiagram. Generelt set består et hovedtelefonkredsløb af fire hovedkomponenter: kablet, ørestykkerne (med drivere), mikrofonen (hvis til stede) og stikket. Hver af disse dele har specifikke funktioner og kan have varierende antal tilslutningspunkter eller "pins", afhængigt af hovedtelefonernes type og design.

Kablet: Lydens Motorvej

Kablet er den fysiske forbindelse, der bærer lydsignalet fra din lydenhed til hovedtelefonernes ørestykker. Det er ofte den mest udsatte del og årsagen til mange almindelige fejl. Typisk indeholder et hovedtelefonkabel to til fire separate ledere. I et simpelt stereokabel vil du ofte finde tre ledere: en til venstre kanal (typisk rød), en til højre kanal (typisk sort eller grøn), og en fælles jordforbindelse (ofte guldfarvet eller umærket kobber).

De røde og sorte (eller grønne) ledere er de såkaldte positive og negative linjer for hver kanal, som transporterer lydsignalet. Jordlederen er afgørende for at fuldende kredsløbet og forhindre støj og interferens. For hovedtelefoner med en indbygget mikrofon vil kablet indeholde yderligere en eller to ledere til mikrofonens signal og dens egen jordforbindelse. Kvaliteten og materialet af kablet kan have en mærkbar indflydelse på lydkvaliteten og holdbarheden, hvilket gør valg af kabel til en vigtig overvejelse for dem, der bygger eller reparerer.

Ørestykkerne: Hvor Lyden Bliver Til

Ørestykket er den del, der sidder omkring eller i dit øre og omdanner det elektriske lydsignal til hørbar lyd. Hvert ørestykke indeholder en transducer, ofte kaldet en driver, som er den komponent, der faktisk producerer lyden. Driveren består typisk af en membran, en stemmespole (en spole af ledning) og en magnet. Når det elektriske signal fra kablet passerer gennem stemmespolen, skaber det et magnetfelt, der interagerer med den permanente magnet og får membranen til at vibrere. Disse vibrationer skaber lydbølger, som vi opfatter som musik, tale eller andre lyde. Udover driveren er ørestykket også designet med komfort i tankerne, ofte med bløde puder eller ørepropper for at sikre en god pasform og lydisolering.

Mikrofonen: Stemmens Vej

Hvis dine hovedtelefoner har en mikrofon, er denne komponent designet til at opfange lyd fra omgivelserne – typisk din stemme – og sende den tilbage til din tilsluttede enhed. Mikrofonen er som regel lille og integreret i kablet eller i et af ørestykkerne. Den fungerer på en lignende, men omvendt, måde som en driver: lydbølger får en membran til at vibrere, hvilket omdanner de mekaniske vibrationer til et elektrisk signal, der sendes tilbage gennem kablet. Mikrofoner i hovedtelefoner varierer i kvalitet og type, fra simple kondensatormikrofoner til mere avancerede MEMS-mikrofoner, der er kompakte og energieffektive.

Stikket: Forbindelsen til Verden

Stikket er det kritiske interface, der forbinder hovedtelefonkablet til din lydenhed (f.eks. en smartphone, tablet, computer eller forstærker). Det er en lille metalprop med flere segmenter, der passer ind i de tilsvarende porte på enheden. De mest almindelige typer stik er 3,5 mm (mini-jack) og 6,35 mm (quarter-inch jack), selvom 2,5 mm også findes.

Stikkets design og antal segmenter indikerer dets funktion:

• TS (Tip-Sleeve): To segmenter, bruges typisk til mono-lyd eller instrumenter.
• TRS (Tip-Ring-Sleeve): Tre segmenter, den mest almindelige type for stereo-hovedtelefoner uden mikrofon. Tip er venstre kanal, Ring er højre kanal, og Sleeve er jord.

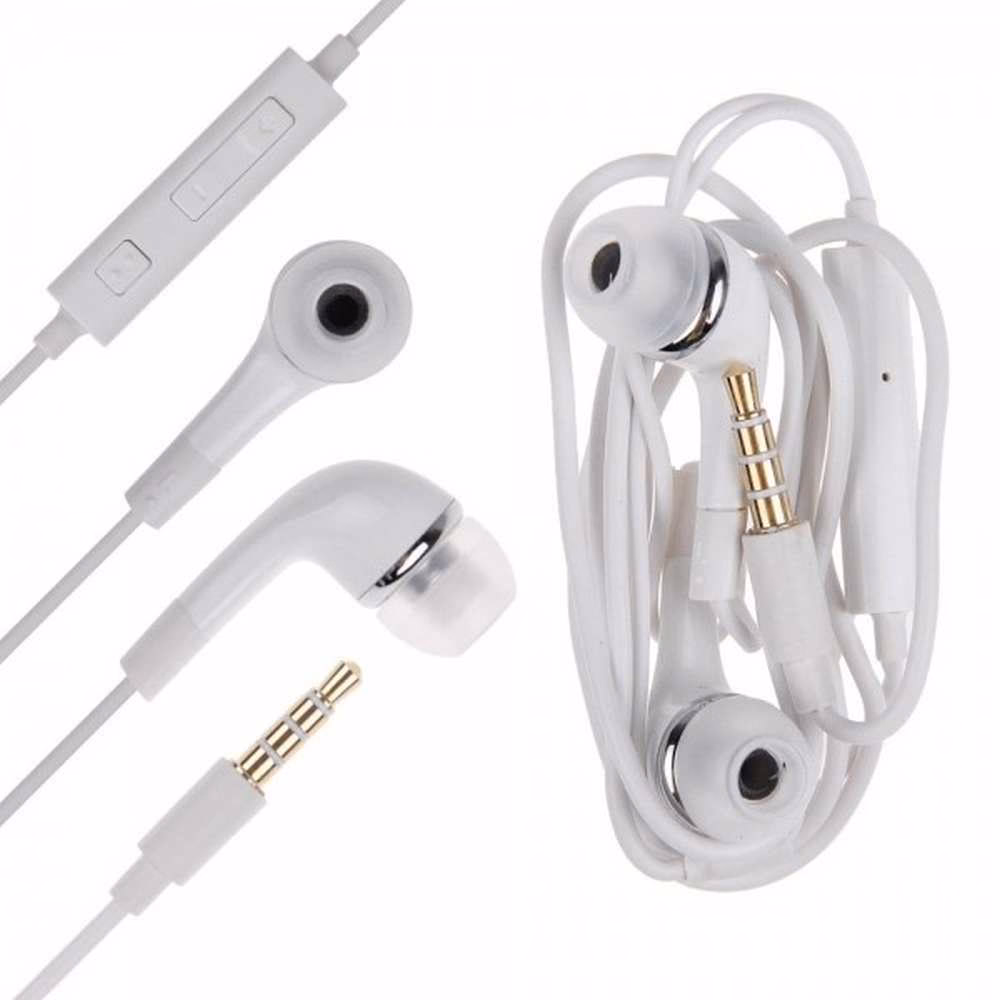

• TRRS (Tip-Ring-Ring-Sleeve): Fire segmenter, bruges til stereo-hovedtelefoner med en mikrofon og ofte en kontrolknap. Her er der to "Ringe". Pin-konfigurationen kan variere:
• OMTP-standard: Tip (Venstre), Ring1 (Højre), Ring2 (Mikrofon), Sleeve (Jord). Ældre standard, ofte brugt af Nokia, Samsung (ældre modeller) og Sony Ericsson.
• CTIA/AHJ-standard: Tip (Venstre), Ring1 (Højre), Ring2 (Jord), Sleeve (Mikrofon). Den mest udbredte standard i dag, brugt af Apple, Android-telefoner (de fleste), Microsoft og mange andre.

At kende forskellen mellem disse standarder er afgørende, da en forkert tilslutning kan resultere i manglende lyd, mikrofonfunktion eller kontrolfunktioner.

Sammenligning af Stiktyper:

Fortolkning af Hovedtelefoners Ledningsdiagrammer

Når du har styr på de grundlæggende komponenter, er næste skridt at lære at læse selve ledningsdiagrammet. De fleste diagrammer indeholder både en skematisk repræsentation af delene og en skriftlig beskrivelse af pinouts. Begge dele er vigtige for en fuld forståelse.

Den Skematiske Repræsentation: Det Visuelle Sprog

Den skematiske del af diagrammet er en visuel fremstilling af ledningsføringen, der gør det lettere at overskue de elektriske forbindelser. Hver komponent vil blive repræsenteret af et specifikt symbol, og ledningerne vises som linjer, der forbinder disse symboler.

Typiske symboler du vil støde på inkluderer:

• Modstande: Zig-zag linjer eller rektangler. Begrænser strømmen.
• Kondensatorer: To parallelle linjer (med den ene buet for polariserede typer). Lagrer energi.
• Induktorer: Spoler. Lagrer energi i et magnetfelt.
• Jord (Ground): Et symbol med tre faldende parallelle linjer eller en omvendt trekant. Fælles referencepunkt for spænding.
• Højttaler/Driver: En cirkel med to linjer, der strækker sig fra den, eller et symbol, der ligner en lille kegle.
• Mikrofon: En cirkel med en linje, der går ind i den, ofte med en bølgeform eller et "M" indeni.
• Forbindelser: Små prikker, hvor ledninger krydser og er forbundet. Ingen prik betyder, at ledningerne krydser uden at være forbundet.

Linjerne i diagrammet viser stien, som det elektriske signal følger. Pile kan indikere signalets retning, især i mere komplekse kredsløb. Det er essentielt at kunne identificere disse symboler for at følge strømmen og forstå, hvordan de forskellige dele arbejder sammen.

Den Skriftlige Beskrivelse: Pinouts og Detaljer

Den skriftlige beskrivelse ledsager ofte det skematiske diagram og giver mere detaljeret information, især om pinout-numre og farvekoder for ledningerne. Denne sektion vil liste hver komponent og dens tilsvarende pinout-numre, som svarer til antallet af ben på hver komponent. Dette gør det nemt at identificere de korrekte tilslutningspunkter, især når man arbejder med mange små ledninger. For eksempel vil en beskrivelse for et TRRS-stik tydeligt angive, hvilken pin der er til venstre kanal, hvilken til højre, hvilken til mikrofon, og hvilken til jord, ofte med angivelse af de tilsvarende ledningsfarver. Nøjagtighed her er kritisk for korrekt funktion.

Vedligeholdelse og Fejlfinding af Hovedtelefoner

At forstå et ledningsdiagram er ikke kun nyttigt til opbygning, men også uundværligt for vedligeholdelse og fejlfinding. Når du samler eller reparerer hovedtelefoner, er det altafgørende at arbejde omhyggeligt. Sørg for, at alle forbindelser er sikre, og at ledningerne er korrekt loddet – en dårlig forbindelse er en hyppig årsag til fejl.

Regelmæssig Eftersyn og Vedligeholdelse

Det er vigtigt regelmæssigt at inspicere dine hovedtelefoner for tegn på slid eller skade. Kontroller især kablerne for knæk, brud eller flossede ledninger, og stikkene for bøjede pins eller løse forbindelser. Hvis du opdager problemer, er det ofte bedst at udskifte den beskadigede del, snarere end at forsøge at reparere en usikker forbindelse, der kan give intermitterende lyd eller helt fejle igen. Et velholdt sæt hovedtelefoner holder længere og leverer en bedre lydoplevelse.

Håndtering af Diagramændringer

Hovedtelefoners ledningsdiagrammer kan ændre sig over tid, især hvis producenten opdaterer designet eller introducerer nye modeller. Derfor er det afgørende altid at dobbelttjekke, at du bruger det korrekte og mest opdaterede diagram for netop din model, før du bygger eller modificerer. Brug af et forældet eller forkert diagram kan føre til en defekt enhed eller endda skade på dine komponenter.

Fejlfinding med Diagrammet i Hånden

Hvis dine hovedtelefoner pludselig mister lyden i den ene kanal, eller mikrofonen holder op med at virke, kan ledningsdiagrammet være dit bedste værktøj til fejlfinding. Ved at følge signalvejen i diagrammet kan du systematisk udelukke mulige fejlkilder. Er der forbindelse fra stikket til driveren? Er jordforbindelsen intakt? Et multimeter kan bruges til at kontrollere kontinuitet og modstand langs de forskellige ledere, og sammenholdt med diagrammet kan det hurtigt lokalisere problemet.

Strømforsyning i Hovedtelefoner

Mens passive hovedtelefoner (dem uden aktiv støjreduktion, forstærkning eller trådløse funktioner) ikke kræver en intern strømforsyning udover den, der leveres af kildeenheden, er dette anderledes for mere avancerede modeller. Den strømforsyningssektion, du måske ser i et ledningsdiagram for hovedtelefoner, er ansvarlig for at levere den nødvendige energi til alle de aktive komponenter i hovedtelefonkredsløbet.

Typisk består denne sektion af:

• En strømkilde: Dette kan være et indbygget genopladeligt batteri (f.eks. Lithium-ion) til trådløse hovedtelefoner eller hovedtelefoner med aktiv støjreduktion. For nogle professionelle hovedtelefonforstærkere kan det være en ekstern strømadapter.
• Spændingsregulering: Komponenter som spændingsregulatorer (f.eks. lineære regulatorer eller switching regulatorer) sikrer, at den korrekte og stabile spænding leveres til de forskellige dele af kredsløbet, uanset batteriets ladeniveau eller variationer fra en ekstern kilde. Dette er afgørende for at opretholde lydkvaliteten og forhindre skade på følsomme komponenter.
• Filtrering: Kondensatorer og induktorer bruges ofte til at filtrere støj fra strømforsyningen, hvilket sikrer, at kun en ren og stabil strøm når lydkredsløbene. Dette minimerer baggrundsstøj og forbedrer lydklarheden.

For hovedtelefoner med funktioner som aktiv støjreduktion (ANC), indbyggede DAC'er (Digital-til-Analog Konvertere) eller forstærkere til høj-impedans drivere, er en robust og ren strømforsyning fundamental. Uden den ville disse funktioner ikke fungere, eller de ville fungere med forringet ydeevne og potentiel støj. Diagrammet vil vise, hvordan strømmen fordeles fra kilden til de forskellige aktive kredsløb, herunder eventuelle beskyttelseskredsløb mod overspænding eller kortslutning.

Gør-det-selv og Modifikationer

Med en solid forståelse af ledningsdiagrammer åbner der sig en verden af muligheder for at reparere, forbedre eller endda bygge dine egne hovedtelefoner.

Grundlæggende Værktøjer: For de fleste reparationer og simple modifikationer skal du bruge et par grundlæggende værktøjer:

• Loddekolbe og loddetin: Til at skabe sikre elektriske forbindelser.
• Bidetang og afisoleringstang: Til at klippe og klargøre ledninger.
• Multimeter: Uundværlig til at teste kontinuitet, spænding og modstand for at lokalisere fejl eller verificere forbindelser.
• Krympeslange eller el-tape: Til isolering af samlinger.

Sikkerhed Først: Når du arbejder med elektronik, er sikkerhed altafgørende. Sørg for at frakoble alle strømkilder, før du begynder, og arbejd i et godt ventileret område, især når du lodder. Brug passende personligt værnemiddel, såsom beskyttelsesbriller.

Almindelige Modifikationer:

• Kabeludskiftning: En af de mest almindelige reparationer og opgraderinger. Et slidt kabel kan udskiftes med et nyt, ofte af højere kvalitet, hvilket kan forbedre holdbarheden og undertiden endda lydkvaliteten.
• Stikudskiftning: Et bøjet eller løst stik kan nemt udskiftes, hvilket redder et ellers velfungerende sæt hovedtelefoner.
• Driver-udskiftning: For erfarne entusiaster kan udskiftning af drivere føre til en markant forbedring af lydkvaliteten, men kræver præcision og forståelse for akustik.
• Tilføjelse af mikrofon/kontrol: Hvis dine hovedtelefoner ikke har en mikrofon, kan det være muligt at tilføje en, hvis der er plads i stikket (f.eks. ved at skifte fra TRS til TRRS).

Hver modifikation eller reparation kræver et omhyggeligt studie af det specifikke ledningsdiagram for at sikre, at alle forbindelser er korrekte, og at du ikke skader komponenterne.

Ofte Stillede Spørgsmål om Hovedtelefoners Ledningsdiagrammer

Hvorfor har nogle hovedtelefoner to ledninger og andre fire?

Antallet af ledninger afhænger af hovedtelefonernes funktion. To ledninger er typisk til mono-lyd (én positiv, én jord). Tre ledninger er til stereo-lyd (venstre signal, højre signal, fælles jord). Fire ledninger bruges til stereo-hovedtelefoner med en indbygget mikrofon, hvor den fjerde ledning bærer mikrofonsignalet (eller dens jord, afhængigt af standarden).

Hvad er forskellen mellem TRS og TRRS stik?

TRS står for Tip-Ring-Sleeve og har tre kontaktflader, der bruges til venstre lydkanal, højre lydkanal og en fælles jord. Det er standarden for stereo-lyd. TRRS står for Tip-Ring-Ring-Sleeve og har fire kontaktflader, der udover de to lydkanaler og jord, også inkluderer en forbindelse til en mikrofon eller en fjernbetjeningsfunktion. TRRS findes i to hovedstandarder: CTIA og OMTP, som har forskellige pin-konfigurationer for mikrofonen og jorden.

Kan jeg bruge et ledningsdiagram fra ét mærke til et andet?

Generelt set bør du kun bruge det specifikke ledningsdiagram, der er designet til dine hovedtelefoners mærke og model. Selvom grundlæggende principper er ens, kan pinouts, farvekoder og interne kredsløb variere betydeligt mellem forskellige producenter og modeller. At bruge et forkert diagram kan føre til funktionsfejl eller beskadigelse.

Hvilke værktøjer skal jeg bruge for at reparere et hovedtelefonkabel?

De mest essentielle værktøjer er en loddekolbe med fint loddetin, en bidetang, en afisoleringstang, og et multimeter til at teste forbindelser. Krympeslange eller el-tape er også nødvendigt til isolering af de reparerede forbindelser.

Hvad gør jeg, hvis mine hovedtelefoner kun giver lyd i den ene side?

Dette problem indikerer ofte et brud i kablet eller en løs forbindelse til stikket eller et af ørestykkerne. Ved hjælp af et ledningsdiagram kan du systematisk tjekke kontinuiteten for hver kanal fra stikket til driveren i ørestykket med et multimeter for at lokalisere det præcise brudpunkt.

Hvad er strømforsyningssektionen i et hovedtelefoners ledningsdiagram til?

Strømforsyningssektionen er ansvarlig for at levere den nødvendige elektriske energi til hovedtelefonernes aktive komponenter. Dette gælder for hovedtelefoner med funktioner som aktiv støjreduktion (ANC), trådløs funktionalitet (Bluetooth), indbyggede forstærkere eller DAC'er. Den består typisk af en strømkilde (f.eks. et batteri), spændingsregulatorer for at sikre stabil spænding og filtreringskomponenter for at fjerne støj fra strømmen.

Konklusion

At mestre hovedtelefoners ledningsdiagrammer er en uundværlig færdighed for enhver, der ønsker at dykke dybere ned i lydens verden, uanset om det er for at bygge, modificere eller reparere. Ved at forstå de grundlæggende komponenter, hvordan man fortolker skematiske diagrammer, og hvordan man identificerer pinouts, giver du dig selv muligheden for at bevare og forbedre dine lytteoplevelser. Husk altid vigtigheden af omhyggelighed og korrekt vedligeholdelse for at sikre, at dine hovedtelefoner forbliver i topform og leverer den lydkvalitet, du forventer. Med denne viden i hånden er du nu bedre rustet til at navigere i hovedtelefonernes komplekse, men fascinerende, indre verden.
