Høj Elektronmobilitet i GaAs Nanotråde: Nøglen til Fremtiden

I en verden, hvor hastighed og effektivitet er altafgørende, udgør galliumarsenid (GaAs) nanotråde en fascinerende platform for fremtidens elektronik og optoelektronik. Deres unikke dimensioner og krystaleegenskaber åbner døre for revolutionerende enheder, men en afgørende faktor for deres succes er elektronmobiliteten – hvor hurtigt elektroner kan bevæge sig gennem materialet. Høje mobilitetsværdier er ikke blot et mål for materialets kvalitet; de er fundamentet for hurtigere computere, mere effektive solceller og avancerede sensorer. Denne artikel dykker ned i, hvad der definerer god elektronmobilitet i GaAs nanotråde, hvordan den måles, og ikke mindst, hvordan innovative skalstrukturer kan forvandle disse bittesmå tråde til kraftcentre for elektronisk ydeevne.

Hvad Er Elektronmobilitet i GaAs? En Dybdegående Forståelse

Elektronmobilitet (μ_e) er et afgørende parameter i halvledermaterialer, der kvantificerer, hvor let og hurtigt elektroner kan bevæge sig gennem et materiale under påvirkning af et elektrisk felt. Målt i kvadratcentimeter per volt-sekund (cm²V^-1s^-1), er det en direkte indikator for materialets evne til at lede strøm. Materialer med høj elektronmobilitet muliggør hurtigere elektroniske reaktioner, hvilket er essentielt for højhastighedsenheder og energieffektive kredsløb.

Galliumarsenid (GaAs) er især værdsat i elektronikindustrien på grund af sin exceptionelt høje elektronmobilitet sammenlignet med silicium, især ved høje frekvenser. Dette gør GaAs til et foretrukket materiale i applikationer som mobiltelefoner – herunder iPhones’ RF-moduler – satellitkommunikation, radarer og optoelektroniske enheder som laserdioder og lysdioder. Den høje mobilitet i bulk GaAs skyldes dets direkte båndgab og en lav effektiv elektronmasse, hvilket betyder, at elektroner kræver mindre energi for at accelerere.

Men når GaAs-materialet skaleres ned til nanodimensioner, som i nanotråde, opstår der nye faktorer, der påvirker mobiliteten. Overfladeeffekter bliver mere fremtrædende på grund af det store overfladeareal-til-volumen-forhold. Kvantemekaniske indespærringsfænomener kan ændre elektronernes energitilstande, og mekanisk spænding ("strain") kan introduceres, hvilket yderligere kan modificere den effektive elektronmasse og dermed mobiliteten. Forståelsen og manipulationen af disse faktorer er nøglen til at låse op for det fulde potentiale i GaAs-nanotråde.

Elektronmobilitet i Forskellige GaAs-Materialer: Fra Bulk til Nanotråd

Elektronmobiliteten i GaAs er ikke en fast værdi, men varierer betydeligt afhængigt af materialets præcise struktur, renhed og eventuelle overfladebehandlinger. En sammenligning mellem forskellige former af GaAs belyser de udfordringer og fremskridt, der er gjort inden for dette felt.

Bulk GaAs: Standarden for Høj Ydeevne

Som referencepunkt for halvlederydeevne er bulk GaAs kendt for sin overlegne elektronmobilitet. Ved stuetemperatur ligger mobilitetsværdierne typisk i området 5000-8000 cm²V^-1s^-1. I nogle velkontrollerede scenarier, hvor spredning fra longitudinelle optiske (LO) fononer er den primære begrænsende faktor, kan værdier på op til 8700 cm²V^-1s^-1 observeres. Denne høje mobilitet er en af hovedårsagerne til, at GaAs anvendes i højfrekvente applikationer, hvor hurtig signalbehandling er nødvendig.

Belastede (Strained) GaAs-Nanotråde: En Overraskende Forbedring

Interessant nok kan introduktionen af mekanisk spænding i GaAs-nanotråde yderligere forbedre elektronmobiliteten. I kerne/skal-nanotråde, hvor en GaAs-kerne er omgivet af en In_xAl_1-xAs-skal, er kernen typisk under trækspænding. Denne spænding ændrer båndstrukturen i GaAs og reducerer den effektive elektronmasse, hvilket resulterer i en højere mobilitet. Forskning har vist, at belastede GaAs-kerner i disse nanotråde kan opnå stabile mobilitetsværdier på omkring 5100 cm²V^-1s^-1, med potentiale til at nå op til 5500 cm²V^-1s^-1. Disse værdier er ofte sammenlignelige med eller endda bedre end dem, der findes i bulk GaAs, hvilket understreger spændingens rolle som et designværktøj i nanoteknologi.

Ubelastede (Unstrained) GaAs-Nanotråde med Passivering

Selv uden den fordel, som spænding giver, kan ubelastede GaAs-kerner i velpassiverede nanotråde stadig udvise betydelig elektronmobilitet. I strukturer som GaAs/Al_0.35Ga_0.65As/GaAs kerne/skal/kappe-nanotråde er mobilitetsværdier omkring 4000-5000 cm²V^-1s^-1 observeret. Dette indikerer, at selvom spænding kan give et ekstra løft, er effektiv overfladepassivering og en ren grænseflade afgørende for at opretholde høj mobilitet i nanotråde.

Ubehandlede (Bare) GaAs-Nanotråde: Udfordringerne ved Overfladen

I skarp kontrast til de passiverede og spændingspåvirkede strukturer står de ubehandlede GaAs-nanotråde. Disse nanotråde mangler et beskyttende skallag, hvilket gør dem ekstremt sårbare over for overfladeeffekter. Opladede overfladetilstande og en høj overfladerekombinationshastighed fører til betydelig udtømning af ladningsbærere og kort bærerlivstid. Som et resultat heraf er elektronmobiliteten i ubehandlede GaAs-nanotråde markant lavere, typisk under 1500 cm²V^-1s^-1. Dette understreger et kritisk punkt: for at udnytte GaAs' iboende mobilitet i nanoskala-enheder er effektiv overfladepassivering uomgængelig.

Nedenstående tabel opsummerer de typiske elektronmobilitetsværdier for forskellige GaAs-materialer:

Måling og Beregning af Elektronmobilitet: Avancerede Teknikker

At bestemme elektronmobilitet præcist, især i nanostrukturer, kræver avancerede og ofte kontaktfri metoder for at undgå at påvirke prøven. Traditionelle elektriske målinger kan være udfordrende på nanoskala på grund af problemer med ohmiske kontakter, gatekapacitans og nanotrådenes kvasi-en-dimensionelle geometri, der forhindrer konventionelle Hall-effektmålinger.

Optisk-Pumpe Terahertz-Probe Spektroskopi (OPTPS)

Den mest fremtrædende og pålidelige teknik til måling af bærertransport og dynamik i nanotråde er Optisk-Pumpe Terahertz-Probe Spektroskopi (OPTPS). Denne kontaktfri metode omgår mange af de begrænsninger, der er forbundet med traditionelle elektriske målinger. Princippet bag OPTPS er, at en optisk pumpepuls genererer elektroner og huller i materialet, hvorefter en forsinket terahertz (THz) probe-puls transmitteres gennem prøven. THz-pulsen driver plasmon-oscillationer af de fotogenererede bærere, og ved at måle det komplekse konduktivitetsspektrum (Δσ(ω,τ)), kan man udlede information om bærertætheden og den gennemsnitlige mobilitet af elektronerne (bidraget fra de meget tungere huller ignoreres normalt).

I OPTPS-analysen tilpasses det målte konduktivitetsspektrum (Δσ(ω)) en Lokaliseret Overflade Plasmon (LSP) model, typisk ved brug af en Lorentzian-funktion. Denne model inkorporerer parametre som plasmonresonansfrekvensen (ω₀) og momentumspredningshastigheden (γ). Elektronmobiliteten (μ_e) beregnes derefter direkte ud fra spredningshastigheden og elektronens effektive masse (m_e^*) ved hjælp af formlen: μ_e = e / (m_e^*γ), hvor 'e' er elementarladningen. Det er vigtigt at bemærke, at nøjagtigheden af denne metode forbedres for prøver med lavere tæthed af nanotråde, hvor sandsynligheden for gruppering og dertilhørende inhomogen bredning af plasmon-toppen minimeres.

Andre Beregnings- og Simuleringsmetoder

Udover OPTPS anvendes en række andre teoretiske og eksperimentelle metoder til at forstå og beregne elektronmobilitet i GaAs:

• Kontinuum Elastisk Teori (f.eks. med nextnano software): Bruges til at simulere spændingsfordelingen i nanotråde. Spænding påvirker båndstrukturen og den effektive masse, som igen er afgørende for mobiliteten.
• 8-bånds k·p beregninger: Disse kvantemekaniske beregninger bruges til at modellere båndstruktur og effektiv elektronmasse i tilstedeværelse af spænding og kvantindespærring, hvilket er en direkte inputparameter til mobilitetsberegningerne.
• Boltzmann Transport Ligningen (BTE): En grundlæggende teoretisk tilgang, der beskriver bærertransport i materialer. Løsninger som den afslappede tidsapproximation (MRTA), den udvidede afslappede tidsapproximation (ERTA) eller iterative løsninger af BTE anvendes til at beregne mobilitet ved at tage højde for forskellige spredningsmekanismer.

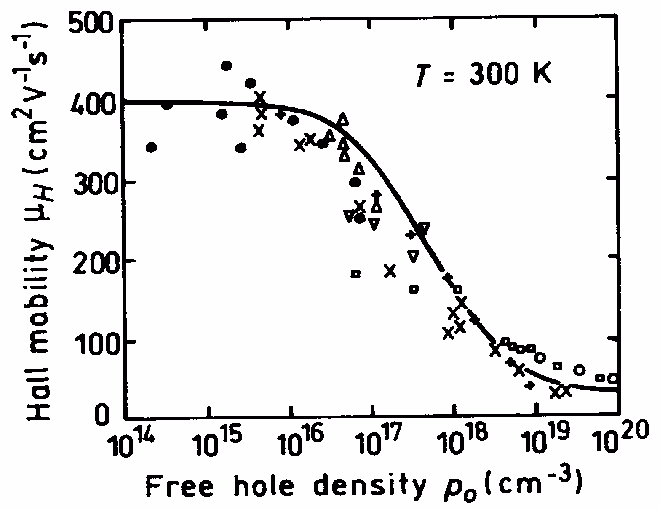

• Caughey-Thomas relationen: En empirisk formel, der ofte bruges til at modellere bærertæthedsafhængigheden af mobilitet i halvledere, især for bulk-materialer.

Disse forskellige metoder giver et omfattende billede af elektronmobiliteten i GaAs, fra de grundlæggende fysiske principper til de praktiske målinger i avancerede nanostrukturer.

AlGaAs Skallens Rolle: En Nøgle til Høj Mobilitet og Stabilitet

Den mest effektive strategi til at forbedre elektronmobiliteten og bærerlivstiden i GaAs-nanotråde er at overtrække GaAs-kernen med et AlGaAs-skallag. Denne heterostruktur er en game-changer for nanotrådsbaserede enheder.

Overfladepassivering og Rumlig Adskillelse

Bare GaAs-nanotråde lider under "mid-gap" overfladetilstande, som fungerer som fælder for ladningsbærere og fører til ekstremt høje overfladerekombinationshastigheder. Dette resulterer i en udtømning af bærere nær overfladen og drastisk reduceret mobilitet og levetid. AlGaAs-skallen løser dette problem ved at fungere som et passiverende lag. Den danner en ren grænseflade med GaAs-kernen, hvilket eliminerer de dybe overfladetilstande og reducerer overfladerekombinationshastigheden markant.

Desuden skaber AlGaAs-skallen en barriere, der rumligt adskiller elektronerne i GaAs-kernen fra eventuelle resterende overfladetilstande eller overfladeruheder på den ydre skal. Denne rumlige adskillelse minimerer spredning af bærere ved overfladen, hvilket er den dominerende mobilitetsbegrænsende faktor i ubehandlede nanotråde. Jo tykkere skallaget er, desto større er denne adskillelse, og desto højere bliver mobiliteten.

Skaltykkelsens Indflydelse på Mobilitet og Levetid

Forskning har tydeligt demonstreret, at både elektronmobiliteten og fotokonduktivitetslivstiden øges markant med stigende AlGaAs-skaltykkelse. For eksempel, hvor ubehandlede GaAs-nanotråde har mobiliteter under 1500 cm²V^-1s^-1 og levetider på få picosekunder, kan optimerede AlGaAs-kappede nanotråde med tykke skallag (f.eks. 16 nm eller 34 nm) opnå mobiliteter på op til 3000 cm²V^-1s^-1. Dette svarer til over 65% af mobiliteten i høj kvalitet bulk GaAs ved lignende bærertætheder. Samtidig forlænges fotokonduktivitetslivstiden dramatisk til op mod 1.6 ns ved stuetemperatur – næsten tre størrelsesordener længere end for ubehandlede nanotråde. Denne forbedring skyldes, at sandsynligheden for, at bærere tunnelerer gennem AlGaAs-barrieren til overfladerekombinationssteder, falder eksponentielt med stigende barriertykkelse.

Vækstparametre og Grænsefladekvalitet

Kvaliteten af AlGaAs-skallen og især GaAs/AlGaAs-grænsefladen er afgørende. Optimale vækstbetingelser, herunder højere væksttemperaturer for AlGaAs-skallen (f.eks. 750 °C sammenlignet med 375 °C for kernen), har vist sig at reducere grænsefladerekombinationshastigheden. En højere aluminiumkoncentration (Al-indhold) i skallen øger også potentialbarrieren, hvilket yderligere hindrer bærere i at nå overfladen. Dette resulterer i en exceptionel kvalitet af GaAs-kernen og dens grænseflade, hvor spredning fra grænsefladeruhed, ioniserede urenheder og andre gitterdefekter er minimal.

Tilstedeværelsen af en tynd GaAs-kappe udenpå AlGaAs-skallen kan også bidrage til mobilitetsforbedringen ved at beskytte AlGaAs-skallen mod oxidation og yderligere rumligt adskille bærere i kernen fra den ydre nanowire-overflade. Dette viser, at både skallaget og kappelaget spiller en rolle i at opnå de højeste mobiliteter.

Faktorer der Påvirker Elektronmobilitet i GaAs-Nanotråde

For at opnå og bevare høj elektronmobilitet i GaAs-nanotråde er det essentielt at forstå de forskellige spredningsmekanismer, der kan hæmme elektronernes bevægelse. Disse mekanismer kan opdeles i flere kategorier, som hver især bidrager til den samlede spredningshastighed (γ) ifølge Matthiessens regel: γ = γ_p + γ_h + γ_i, hvor γ_p er spredning fra fononer, γ_h fra huller, og γ_i fra grænsefladen.

Overfladespredning og Grænsefladeeffekter

I nanotråde, især dem med små diametre, er overfladearealet i forhold til volumenet meget stort. Dette gør overfladen til en kritisk faktor for bærertransporten. Ubehandlede GaAs-nanotråde er stærkt påvirket af ladede overfladetilstande og overfladeruhed, som fungerer som stærke spredningscentre for elektroner. Disse overflade-medierede spredningsmekanismer er den primære årsag til den lave mobilitet, der observeres i bare GaAs-nanotråde (under 1500 cm²V^-1s^-1). Implementering af AlGaAs-skaller minimerer effektivt denne form for spredning ved at passivere overfladen og rumligt adskille bærere fra overfladetilstande. Forskning indikerer, at for en longitudinel LSP-mode, hvor elektronernes transport er parallel med kerne/skal-grænsefladen, er grænsefladespredningen (γ_i) ofte ubetydelig i veludformede heterostrukturer.

Bærer-Bærer Spredning (Elektron-Hul Spredning)

I OPTPS-målinger, hvor lige store tætheder af elektroner og huller fotogenereres, bliver spredning mellem elektroner og huller (γ_h) en vigtig mekanisme. Denne spredning øges med stigende bærertæthed, hvilket forklarer, hvorfor mobiliteten typisk falder, når bærerkoncentrationen stiger. Dette fænomen er også observeret i bulk GaAs og i nanotråde. Den effektive masse af elektroner og huller spiller en rolle her, da γ_h er omvendt proportional med den reducerede masse af elektroner og huller. I belastede nanotråde kan den øgede koncentration af tunge huller, som følge af valensbåndets opsplitning, yderligere øge γ_h.

Fononspredning (LO-fononer)

Ved stuetemperatur er spredning af elektroner ved longitudinelle optiske (LO) fononer (Fröhlich-interaktion) den dominerende spredningsmekanisme i uforurenede bulk GaAs. Denne spredningshastighed (γ_p) er typisk omkring 3 × 10¹² s^-1 for bulk GaAs, svarende til mobiliteter omkring 8700 cm²V^-1s^-1. I nanotråde, især med kerner af tynde diametre, forventes γ_p at falde lidt på grund af den reducerede effektive elektronmasse i belastede kerner (γ_p er proportional med (m_e^*)^1/2). Dog kan effekten af spænding på den samlede spredningshastighed være begrænset, da faldet i γ_p ofte modvirkes af en stigning i γ_h.

Gitterdefekter og Urenheder

Spredning fra ioniserede urenheder og krystaldefekter kan også begrænse elektronmobiliteten. Højkvalitets GaAs-kernen og AlGaAs-grænsefladen, som opnås gennem optimerede vækstprocedurer (f.eks. MOCVD med lav temperatur for kernen og høj temperatur for skallen), minimerer disse defekter og bidrager til den høje mobilitet, der observeres i passiverede nanotråde. Dette er en af grundene til, at mobiliteten i optimerede nanotråde kan nærme sig bulk-værdier.

Hydrostatisk og Forskydningsspænding

Som nævnt tidligere, kan mekanisk spænding i kernen af nanotråde have en positiv effekt på mobiliteten. Hydrostatisk spænding ændrer båndgabet og reducerer den effektive elektronmasse, mens forskydningsspænding opsplitter valensbåndene. Begge effekter bidrager til at optimere elektronernes energitilstande og bevægelighed, hvilket resulterer i den forbedrede mobilitet, der ses i belastede GaAs-nanotråde.

Samlet set er det en balancegang at minimere alle disse spredningsmekanismer for at opnå den bedst mulige elektronmobilitet. Effektiv overfladepassivering, kontrol med bærertætheden og omhyggelig design af heterostrukturer er nøglen til at frigøre det fulde potentiale i GaAs-nanotråde.

Ofte Stillede Spørgsmål om Elektronmobilitet i GaAs-Nanotråde

Her er svar på nogle almindelige spørgsmål vedrørende elektronmobilitet i GaAs-nanotråde:

Q: Hvorfor er elektronmobilitet så vigtig for mobiltelefoner som iPhones?
A: Høj elektronmobilitet er afgørende for komponenter i mobiltelefoner, især i radiofrekvens (RF) moduler, der håndterer trådløs kommunikation. Materialer som GaAs med høj mobilitet muliggør hurtigere signalbehandling, lavere strømforbrug og mere effektive trådløse enheder, hvilket er kritisk for 5G og fremtidige netværk. Det bidrager til hurtigere downloads, bedre batterilevetid og mere pålidelig forbindelse.

Q: Er elektronmobiliteten i GaAs-nanotråde højere end i bulk GaAs?
A: Ikke altid, men i visse optimerede tilfælde kan den være sammenlignelig med eller endda overgå bulk GaAs. Især belastede (strained) GaAs-nanotråde, hvor den effektive elektronmasse er reduceret, har vist mobiliteter på op til 5500 cm²V^-1s^-1, hvilket er i den højere ende af bulk GaAs-værdier. For at opnå dette kræves dog avancerede kerne/skal-strukturer.

Q: Hvordan påvirker AlGaAs-skallen elektronmobiliteten?
A: AlGaAs-skallen forbedrer mobiliteten markant ved at passivere GaAs-kernens overflade. Den eliminerer skadelige overfladetilstande, der ellers ville fange og sprede elektroner, og skaber en rumlig adskillelse mellem elektronerne i kernen og den ydre overflade. Dette reducerer overflade-medieret spredning og øger mobiliteten fra typisk under 1500 cm²V^-1s^-1 i ubehandlede nanotråde til op til 3000-5000 cm²V^-1s^-1 i passiverede strukturer.

Q: Hvilken skaltykkelse er optimal for AlGaAs-skaller?
A: Generelt gælder det, at tykkere AlGaAs-skaller fører til højere mobilitet og længere bærerlivstid, da de giver en større barriere mod overfladerekombination og bedre rumlig adskillelse fra overfladespredningscentre. Forskning har vist, at skaltykkelser på 16 nm og 34 nm har resulteret i de højeste observerede mobiliteter for AlGaAs-kappede nanotråde, op til 3000 cm²V^-1s^-1.

Q: Hvordan måles elektronmobilitet i nanotråde uden at lave elektriske kontakter?
A: Den mest almindelige kontaktfri metode er Optisk-Pumpe Terahertz-Probe Spektroskopi (OPTPS). Denne teknik bruger lyspulser til at generere bærere og terahertz-stråling til at analysere deres bevægelse, hvilket giver præcise mobilitetsværdier uden behov for fysiske kontakter, der kan påvirke målingen.

Q: Hvad er den "effektive elektronmasse", og hvorfor er den vigtig?
A: Den effektive elektronmasse (m_e^*) er et begreb, der bruges til at beskrive, hvordan elektroner reagerer på ydre kræfter inden i et krystalgitter. Den er ofte forskellig fra elektronens hvilemasse i frit rum. En lavere effektiv masse betyder, at elektroner er lettere at accelerere, hvilket direkte resulterer i højere mobilitet. Spænding i materialet kan reducere den effektive masse og dermed øge mobiliteten.

Fremtiden for GaAs-Nanotråde og Mobilteknologi

Forskningen i elektronmobilitet i GaAs-nanotråde tegner et lovende billede for fremtiden inden for en lang række teknologier, herunder mobiltelefoner og avancerede halvlederenheder. De fremskridt, der er gjort med at forstå og manipulere spænding samt implementere effektive passiveringslag som AlGaAs-skaller, har vist, at nanotråde kan opnå mobilitetsværdier, der er på niveau med eller endda overgår traditionelle bulk-materialer under visse omstændigheder. Dette er et afgørende skridt mod at realisere potentialet i disse nanostrukturer.

Med evnen til at skabe nanotråde med exceptionelt høj elektronmobilitet og lange bærerlivstider åbnes dørene for nye enhedskoncepter. Dette inkluderer ikke kun hurtigere og mere energieffektive transistorer, men også forbedrede solceller, avancerede sensorer og endda kvantekomponenter. For mobiltelefoner som iPhones betyder det, at fremtidige generationer kan forvente endnu hurtigere processorer, mere effektive RF-moduler til 5G og 6G, og en generel forbedring af ydeevne og batterilevetid, drevet af de grundlæggende fremskridt, der gøres i laboratorier verden over med materialer som GaAs-nanotråde. Den fortsatte udforskning af modulation doping af nanotrådsskaller, hvor frie bærere introduceres til kernen, mens høje mobiliteter opretholdes, lover også godt for yderligere innovationer. Fra forskning til forbrugerelektronik er elektronmobilitet i GaAs-nanotråde en nøgleingrediens i den teknologiske udvikling.
