GMSC: Hjertet i Mobilnetværkets Forbindelser

I den komplekse verden af mobiltelefoni er der mange usynlige komponenter, der arbejder sammen for at sikre, at dine opkald og data når frem til deres destination. En af de mest kritiske af disse er Gateway Mobile Switching Center, bedre kendt som GMSC. Det er en central aktør, der fungerer som bindeled mellem mobilnetværket og eksterne netværk, såsom det traditionelle fastnet (PSTN) eller andre mobilnetværk. Uden GMSC ville dine mobilopkald sjældent kunne krydse grænserne for dit eget mobilnetværk, hvilket understreger dets uundværlige rolle i den globale kommunikation.

Forestil dig GMSC som en stor, intelligent trafikbetjent, der dirigerer opkaldstrafik på en motorvej. Når et opkald kommer ind fra fastnettet til en mobiltelefon, eller når en mobiltelefon ringer til et nummer uden for sit eget netværk, er det GMSC, der træffer de nødvendige beslutninger for at dirigere opkaldet korrekt. Denne artikel vil dykke ned i GMSC's tekniske funktioner, dets placering i netværksarkitekturen og den afgørende rolle, det spiller i at sikre problemfri og effektiv mobilkommunikation.

Hvad er GMSC? En Dybdegående Forklaring

GMSC, eller Gateway Mobile Switching Center, er en specialiseret type af Mobile Switching Center (MSC). Hvor en standard MSC primært håndterer opkald inden for et specifikt geografisk område af mobilnetværket, fungerer GMSC som en port udadtil. Det er den første kontaktpunkt for indgående opkald fra eksterne netværk, der er bestemt til en mobilabonnent inden for GMSC's tilknyttede mobilnetværk. Ligeledes er det ofte det sidste punkt for udgående opkald fra mobilabonnenter, der er bestemt til numre uden for deres hjemmenetværk.

GMSC er designet til at håndtere en enorm mængde trafik og er udstyret med avanceret routing-logik for at sikre, at opkald dirigeres effektivt og præcist. Det er ikke blot en simpel viderestilling; GMSC udfører komplekse forespørgsler og interaktioner med andre netværkselementer for at opnå dette. Dets robusthed og pålidelighed er afgørende for den samlede ydeevne og tilgængelighed af mobilnetværket, da det repræsenterer flaskehalsen for al inter-netværkskommunikation.

GMSC's Nøglefunktioner: Mere End Blot Routing

GMSC's rolle strækker sig langt ud over simpel opkaldsruting. Det udfører en række kritiske funktioner, der er uundværlige for mobilkommunikation:

1. Opkaldsruting og Viderestilling

Dette er GMSC's primære funktion. Når et opkald fra et eksternt netværk (f.eks. PSTN) er bestemt til en mobilabonnent, modtager GMSC opkaldet. Det skal derefter bestemme den korrekte rute inden for mobilnetværket for at nå den specifikke mobiltelefon. Omvendt, når en mobilabonnent foretager et opkald til et nummer uden for mobilnetværket, dirigerer GMSC opkaldet til det passende eksterne netværk. Denne proces involverer ofte komplekse algoritmer, der tager højde for belastning, tilgængelighed og omkostninger.

2. Abonnentlokaliseringsinformation

For at kunne dirigere et indgående opkald til den korrekte mobiltelefon skal GMSC vide, hvor abonnenten befinder sig. Det opnår dette ved at forespørge Home Location Register (HLR). HLR er en central database, der indeholder alle abonnentens permanente data, herunder det MSC, hvor abonnenten aktuelt er registreret (det VLR/MSC, abonnenten besøger). GMSC bruger denne information til at viderestille opkaldet til det korrekte Mobile Switching Center (MSC) eller Visited Mobile Switching Center (VMSC), hvor abonnenten aktuelt er logget på.

3. Rutingbeslutning

Baseret på den information, der er hentet fra HLR, træffer GMSC en intelligent beslutning om, hvordan opkaldet skal videresendes. Dette inkluderer at identificere den specifikke MSC eller VMSC, hvor den kaldte abonnent befinder sig. Beslutningen kan også omfatte valg af den mest effektive sti, overveje netværksbelastning og sikre redundans i tilfælde af fejl.

4. Håndtering af Internationale Opkald

For internationale opkald fungerer GMSC som en port til det globale telenetværk. Det kan interagere med en International Gateway Exchange (IGW), som administrerer ruting af opkald mellem forskellige lande og netværk. Dette sikrer, at opkald kan krydse landegrænser problemfrit og nå deres internationale destinationer.

5. Interaktion med Signalnetværket

GMSC kommunikerer intensivt med Signaling System No. 7 (SS7)-netværket. SS7 er rygraden i signalering i telekommunikation og bruges til opkaldsopsætning, nedtagning og forskellige signaleringsfunktioner. GMSC udveksler signaleringsmeddelelser med andre netværkselementer (som HLR, MSC'er og PSTN-gateways) via SS7 for at koordinere opkaldsopsætning og -afvikling effektivt.

6. Forbindelsesetablering

Når rutingbeslutningen er truffet, er GMSC ansvarlig for at etablere en forbindelsesvej for opkaldet. Dette involverer forhandling med destinationsnetværket for at opsætte de nødvendige kredsløbs- eller pakke-switched forbindelser for stemmetransmission. Dette sikrer, at der er en klar og stabil vej for stemmedata under hele opkaldet.

7. Fakturering og Afregning

GMSC indsamler vigtig fakturerings- og afregningsinformation relateret til opkaldet. Dette inkluderer sporing af opkaldsvarighed, destination og andre relevante detaljer, der er nødvendige for nøjagtig fakturering af abonnenten og afregning mellem forskellige operatører. Disse data sendes til faktureringssystemerne for yderligere behandling.

8. Opkaldsoverdragelse og Styring

Selvom GMSC primært er involveret i opkaldsopsætning og afslutning, kan det også spille en rolle i opkaldsstyringsfunktioner under selve opkaldet, især i forbindelse med overlevering mellem forskellige netværkselementer eller MSC'er for at sikre problemfri kommunikation, især ved roaming.

Her er en oversigt over GMSC's kernfunktioner:

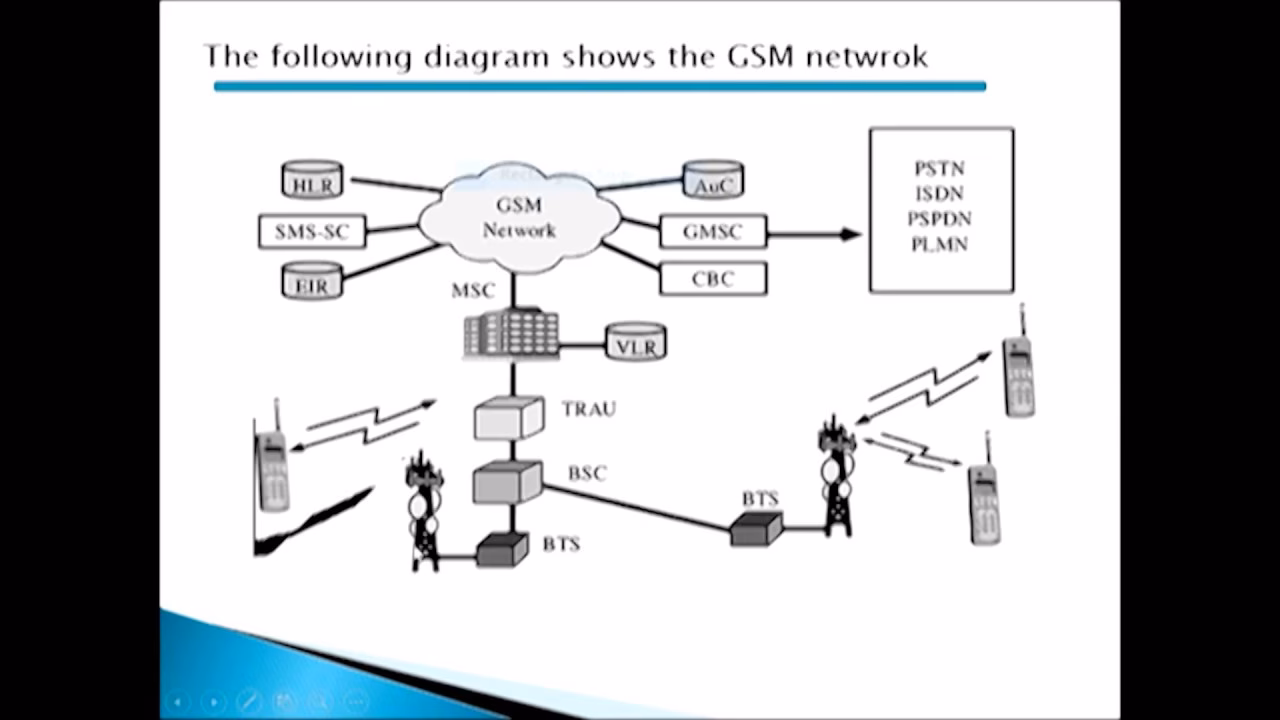

GMSC Arkitektur: Placering i Netværket

GMSC er en netværkskomponent, der er strategisk placeret i kanten af mobilnetværket. Dens primære formål er at fungere som et interkonnektionspunkt mellem mobilnetværket og Public Switched Telephone Network (PSTN) samt andre mobilnetværk. GMSC'en er forbundet til PSTN via en eller flere trunk-linjer (højhastighedskommunikationsforbindelser, der bærer både stemme- og signaleringstrafik) og til mobilnetværket via et signaleringsinterface, primært SS7-netværket.

Udover forbindelsen til PSTN og SS7 er GMSC også udstyret med forskellige interfaces til at understøtte levering af forskellige tjenester. Disse inkluderer interfaces til:

• Home Location Register (HLR): For at hente abonnentens placerings- og routinginformation.
• Visitor Location Register (VLR): Selvom HLR er den primære kilde til abonnentlokalisering, kan GMSC også interagere med VLR'er indirekte via MSC'er for at bekræfte abonnentens status.
• Short Message Service Center (SMSC): Selvom SMS-trafik primært håndteres af SMSC, kan GMSC have interaktioner relateret til nummeroversættelse eller routing for SMS-levering, især i ældre netværk.

GMSC er designet til at håndtere både stemme- og datatrafik, selvom dens primære fokus historisk har været på kredsløbs-switched stemmetrafik. Med fremkomsten af pakke-switched netværk og all-IP-arkitekturer er GMSC's rolle dog under forandring, som vi vil udforske senere.

GMSC i Drift: Et Opkaldsforløb Detaljeret

For at forstå GMSC's rolle fuldt ud er det nyttigt at gennemgå et typisk opkaldsforløb, når et opkald initieres fra PSTN til en mobilabonnent:

1. Opkaldsinitiering (PSTN til GMSC): En abonnent på fastnettet ringer et mobilnummer. Opkaldet dirigeres gennem PSTN-netværket og ankommer til mobiloperatørens GMSC, da det er den gateway, der er ansvarlig for at modtage opkald fra eksterne netværk.
2. GMSC Forespørger HLR: Når GMSC modtager opkaldet og det kaldte mobilnummer (MSISDN), ved det ikke, hvor mobilen aktuelt befinder sig. GMSC sender derfor en signaleringsforespørgsel (via SS7, typisk en MAP SEND_ROUTING_INFO-meddelelse) til den HLR, der er tilknyttet det kaldte mobilnummer.
3. HLR Svarer med Routing Information: HLR modtager forespørgslen og slår abonnentens data op. Det identificerer det VLR/MSC, hvor abonnenten aktuelt er registreret, og anmoder dette VLR/MSC om at tildele et Mobile Station Roaming Number (MSRN). MSRN er et midlertidigt nummer, der bruges til at dirigere opkaldet til abonnentens nuværende placering. HLR sender derefter MSRN tilbage til GMSC.
4. GMSC Dirigerer Opkaldet til VMSC: Med MSRN i hånden ved GMSC nu, præcis hvilket VLR/MSC opkaldet skal sendes til. GMSC opretter en opkaldssti (via SS7 ISUP-meddelelser) til dette VLR/MSC.
5. VMSC Dirigerer Opkaldet til BSC/BTS: Det modtagende VMSC modtager opkaldet og ved, hvilken Base Station Controller (BSC) og dermed hvilken Base Transceiver Station (BTS) abonnenten er tilknyttet. VMSC sender opkaldet videre til den relevante BSC, som derefter videresender det til den specifikke BTS, der dækker abonnentens placering.
6. BTS Leverer Opkaldet til Mobilen: BTS sender et pagermeddelelse ud til mobiltelefonen, som svarer. En radioforbindelse etableres, og opkaldet leveres til mobilabonnenten.
7. Opkaldsbesvarelse og Forbindelse: Når mobilabonnenten besvarer opkaldet, etableres en fuld taleforbindelse tilbage gennem BTS, BSC, VMSC, GMSC og PSTN.
8. Opkaldsafslutning: Når opkaldet afsluttes af en af parterne, frigiver GMSC ressourcerne, der blev brugt af opkaldet, og sikrer, at afregningsdata er korrekt registreret.

Kommunikation med Andre Netværkselementer

GMSC er en del af et komplekst økosystem af netværkselementer og er afhængig af robust kommunikation med disse. De vigtigste protokoller og interfaces, der bruges, inkluderer:

• Signaling System No. 7 (SS7): Som nævnt er SS7 rygraden i GMSC's signaleringskommunikation. Det bruges til at udveksle vigtige kontrolmeddelelser med HLR (via Mobile Application Part - MAP), med andre MSC'er (via ISDN User Part - ISUP for opkaldsopsætning) og med PSTN-gateways. MAP-protokollen er essentiel for forespørgsler om abonnentlokalisering og routing.
• Mobile Application Part (MAP): En del af SS7-protokolfamilien, MAP bruges specifikt i mobilnetværk til at udveksle information mellem HLR, VLR, MSC og GMSC. Det er MAP-meddelelser, der muliggør HLR-forespørgsler og overførsel af MSRN.
• Base Station System Application Part (BSSAP): Mens GMSC ikke direkte kommunikerer med BSS (som består af BSC og BTS), interagerer den indirekte gennem MSC'en. BSSAP er den protokol, der bruges mellem MSC og BSC til at styre radiokanaler og mobile ressourcer.
• Trunk Interfaces: GMSC er forbundet til andre MSC'er og PSTN'er via trunk interfaces. Disse er fysiske eller logiske forbindelser, der bærer selve stemmetrafikken samt den underliggende signalering. De kan være E1/T1-linjer for traditionel kredsløbs-switched trafik eller IP-baserede forbindelser i moderniserede netværk.

Disse kommunikationsmetoder sikrer, at GMSC kan indhente de nødvendige data, koordinere med andre netværksdele og etablere de krævede forbindelser for hvert opkald.

GMSC's Betydning og Fremtidig Udvikling

GMSC spiller en helt afgørende rolle i at sikre, at opkald dirigeres korrekt mellem mobilnetværk og eksterne netværk. Det er med til at opretholde telekommunikationssystemets integritet og effektivitet ved at styre opkaldsruting, abonnentinformation og faktureringsprocesser. Uden GMSC ville muligheden for at foretage og modtage opkald fra og til fastnet eller andre mobiloperatører være stærkt begrænset, hvilket i praksis ville gøre mobiltelefonen langt mindre nyttig som et universelt kommunikationsværktøj.

Men med fremkomsten af IP-baserede netværk og den igangværende migration mod all-IP-netværk er GMSC's rolle under udvikling. I all-IP-netværk er GMSC-funktionaliteten i stigende grad ved at blive integreret i Media Gateway Control Function (MGCF). MGCF er et centralt element i IP Multimedia Subsystem (IMS) arkitekturen, som er den fremtidige retning for mobilkommunikation.

MGCF fungerer som et enkelt interkonnektionspunkt mellem mobilnetværket (specifikt IMS-netværket) og PSTN. Det er ansvarligt for at håndtere alle typer trafik, herunder stemme, video og data, og giver en standardiseret grænseflade mellem mobilnetværket og PSTN. Dette skift fra en kredsløbs-switched til en pakke-switched tilgang betyder, at de traditionelle GMSC-funktioner nu udføres i et mere fleksibelt og skalérbart IP-miljø. Selvom navnet og den underliggende teknologi ændrer sig, forbliver den grundlæggende funktion – at agere gateway til og fra mobilnetværket – lige så vigtig som nogensinde.

Ofte Stillede Spørgsmål (OSS) om GMSC

Hvad er forskellen mellem et MSC og et GMSC?

Et Mobile Switching Center (MSC) er en generel switch i mobilnetværket, der håndterer opkald inden for sit eget geografiske område, herunder opkald til andre mobilabonnenter i samme netværk eller til andre MSC'er. Et Gateway Mobile Switching Center (GMSC) er en specialiseret type MSC, der specifikt fungerer som en port mellem mobilnetværket og eksterne netværk som PSTN eller andre mobiloperatørers netværk. GMSC er den første og sidste kontaktpunkt for opkald, der krydser netværksgrænser.

Hvordan sikrer GMSC, at mit opkald når den rigtige person?

Når et opkald kommer ind til GMSC, forespørger det Home Location Register (HLR) for at finde ud af, hvor den kaldte abonnent aktuelt befinder sig i mobilnetværket. HLR returnerer et midlertidigt routingnummer (MSRN) til GMSC, som derefter bruger dette nummer til at dirigere opkaldet direkte til det Mobile Switching Center (MSC) eller Visited Mobile Switching Center (VMSC), hvor abonnenten er registreret. Denne proces sikrer præcis levering af opkaldet.

Er GMSC stadig relevant i 5G-netværk?

I den traditionelle kredsløbs-switched arkitektur (som GSM) er GMSC en central komponent. I moderne 4G (LTE) og 5G-netværk bevæger telekommunikationsindustrien sig mod en all-IP-arkitektur baseret på IP Multimedia Subsystem (IMS). I dette miljø bliver GMSC's funktionalitet typisk overtaget af en Media Gateway Control Function (MGCF), som er en del af IMS-netværket og håndterer interaktionen med ældre kredsløbs-switched netværk som PSTN. Kerneprincipet om en gateway forbliver, men den tekniske implementering ændrer sig.

Hvilken rolle spiller SS7 i GMSC's funktion?

SS7 (Signaling System No. 7) er afgørende for GMSC's funktion. Det er signaleringsprotokollen, der bruges til at udveksle kontrolinformation mellem GMSC og andre netværkselementer. For eksempel bruger GMSC SS7-baserede MAP-meddelelser til at forespørge HLR om abonnentlokalisering og SS7-baserede ISUP-meddelelser til at etablere og afvikle talestier til andre MSC'er eller PSTN-gateways. Uden SS7 ville GMSC ikke kunne koordinere opkaldsopsætning effektivt.

Hvorfor er fakturering vigtig for GMSC?

Fakturering er en kritisk funktion, da GMSC er det punkt, hvor opkald krydser netværksgrænser, især når opkald kommer fra eller går til eksterne netværk. GMSC indsamler detaljerede opkaldsdata (Call Detail Records - CDR'er), herunder opkaldsvarighed, destination og oprindelse. Disse CDR'er er essentielle for operatørerne til at fakturere deres abonnenter korrekt og til at afregne omkostninger med andre netværksoperatører for den trafik, der er blevet udvekslet.

Konklusion

Gateway Mobile Switching Center (GMSC) er en uundværlig komponent i moderne mobilnetværk. Det fungerer som den afgørende grænseflade mellem mobilnetværket og den bredere verden af telekommunikation, herunder fastnet og andre mobiloperatører. GMSC's funktioner spænder fra intelligent opkaldsruting og abonnentlokalisering til faktureringsdataindsamling og international opkaldshåndtering. Dets evne til at integrere problemfrit med andre netværkselementer via avancerede signaleringsprotokoller som SS7 er fundamentet for dets effektivitet.

Selvom teknologien og netværksarkitekturen fortsat udvikler sig mod all-IP-løsninger og 5G, og GMSC's funktioner gradvist flytter ind i elementer som MGCF, forbliver det grundlæggende princip om en dedikeret gateway for netværksinteraktion afgørende. GMSC's rolle i at sikre problemfri, pålidelig og effektiv kommunikation mellem milliarder af brugere verden over kan ikke undervurderes. Det er, og vil fortsat være, en vital brik i puslespillet, der forbinder din mobiltelefon med hele den digitale verden.
