Mobiltelefonens Indre Liv: Diagrammer og Trådløs Magi

I dag er mobiltelefonen mere end blot et kommunikationsværktøj; den er en uundværlig del af vores daglige liv, en port til information, underholdning og forbindelse. Men har du nogensinde stoppet op og tænkt over, hvordan denne lille, magiske enhed faktisk fungerer? Fra de komplekse kredsløb inden i til de usynlige radiobølger, der bærer vores stemmer over store afstande, er der en utrolig mængde ingeniørkunst bag hver enhed. Denne artikel vil tage dig med på en dybdegående rejse ind i mobiltelefonens indre for at afdække dens hemmeligheder, fra de detaljerede skematiske diagrammer, der fungerer som dens 'tegninger', til den banebrydende trådløse teknologi, der muliggør problemfri kommunikation.

Hvad er et Skematisk Diagram for en Mobiltelefon?

Et skematisk diagram for en mobiltelefon er i bund og grund en blåprint over telefonens elektriske system. Det illustrerer de forskellige dele og forbindelser, der gør det muligt for enheden at fungere. Tænk på det som et detaljeret kort over telefonens hjerne og nervesystem. Diagrammet viser layoutet af bundkortet, som er telefonens centrale 'hjerne', samt placeringen af nøglekomponenter som processoren, hukommelseschips og batteriet. For teknikere og reparatører er et skematisk diagram et uundværligt værktøj, da det giver et præcist overblik over, hvordan strøm og data flyder gennem enheden, hvilket er afgørende for fejlfinding og reparation.

Uden et sådant diagram ville det være næsten umuligt at forstå de utallige små komponenter og deres indbyrdes forbindelser. Det hjælper med at visualisere strømbaner, signalveje og logiske kredsløb, som alle er afgørende for telefonens funktionalitet. Fra den mindste modstand til den mest komplekse integrerede kredsløb, er alt omhyggeligt dokumenteret, hvilket sikrer, at både produktion og vedligeholdelse kan udføres med præcision.

Hvorfor er Diagrammer Nødvendige for Mobiltelefoner?

Et diagram over en telefon kan hjælpe os med at forstå de forskellige dele og funktioner i denne komplekse enhed. På et højt niveau består en telefon af hardwarekomponenter såsom en processor, hukommelse, skærm, batteri, kamera og forskellige sensorer. Uden en visuel repræsentation af disse elementer og deres sammenkoblinger ville det være en uoverskuelig opgave at gennemskue, hvordan de arbejder sammen.

Diagrammer tjener flere formål:

• Forståelse og Uddannelse: De forenkler komplekse systemer, hvilket gør det lettere for studerende og teknikere at lære om mobiltelefoners opbygning.
• Fejlfinding: Når en telefon holder op med at virke, kan et diagram hurtigt identificere potentielle problemområder. Er der en brudt forbindelse? En kortslutning? Diagrammet leder vejen.
• Design og Udvikling: Ingeniører bruger diagrammer til at designe nye telefoner, optimere eksisterende designs og sikre, at alle komponenter er kompatible og fungerer optimalt sammen.
• Reparation og Vedligeholdelse: For reparationsværksteder er diagrammer uundværlige for at kunne udskifte defekte dele korrekt og sikre, at telefonen fungerer som ny efter reparation.

Kort sagt er diagrammer kernen i at kunne arbejde med mobiltelefoner på et dybere niveau, uanset om det er til design, reparation eller simpelthen for at forstå den utrolige teknologi, vi bærer i lommen.

Mobiltelefonens Blokdiagram: En Oversigt

Et blokdiagram for en mobiltelefon er en forenklet, men yderst informativ repræsentation af telefonens hovedkomponenter og deres relationer. I modsætning til et skematisk diagram, der viser hver enkelt lille komponent, fokuserer et blokdiagram på de store funktionsblokke og strømmen af information mellem dem. Det hjælper os med at forstå informationsstrømmen i en mobiltelefons kredsløb.

Grundlæggende er en mobiltelefon opdelt i to hovedsektioner: RF-sektionen og Baseband-sektionen.

RF (Radiofrekvens) Sektionen

Hvad er RF?

RF står for Radio Frekvens, som er kommunikationsmetoden for alle former for trådløse teknologier, herunder trådløse telefoner, radar, GPS og radio- og tv-udsendelser. RF-teknologi er så integreret i vores liv, at vi knap nok lægger mærke til dens allestedsnærværelse. Fra babymonitorer til mobiltelefoner, Bluetooth til fjernstyret legetøj – RF-bølger er overalt omkring os.

RF-bølger

RF-bølger er elektromagnetiske bølger, der udbreder sig med lysets hastighed, eller 300.000 km/s. Frekvenserne af RF-bølger er dog langsommere end dem for synligt lys, hvilket gør RF-bølger usynlige for det menneskelige øje.

RF-sektionen, også kendt som RF-transceiveren, er den del af mobiltelefonens kredsløb, der sender og modtager specifikke frekvenser til et netværk og synkroniserer disse med en anden telefon. En simpel mobiltelefon bruger to hovedkredsløb til at kommunikere:

• Sender (Transmitter): Et kredsløb eller en enhed, der bruges til at transmittere radiosignaler ud i luften.
• Modtager (Receiver): Ligesom radioer bruges en modtager til at modtage transmissioner (stråling), der spredes i luften af en sender på en specifik frekvens.

Tovejskommunikation muliggøres ved at have sendere og modtagere synkroniseret på en sådan måde, at en senders frekvens i den ene mobiltelefon er synkroniseret med modtagerfrekvensen i den anden mobiltelefon og omvendt. Den første mobiltelefon sender sin stråling ud i luften, mens den anden telefon lytter efter den. Og den samme proces er til stede på den modsatte side. Således kommunikerer disse to håndholdte mobiltelefoner mere eller mindre samtidigt.

Baseband Sektionen

Hvad er Baseband?

Inden for signalbehandling beskriver baseband signaler og systemer, hvis frekvensområde måles fra nul til en maksimal båndbredde eller højeste signalfrekvens. Det er frekvensområdet, der optages af et meddelelsessignal før modulation. Det kan betragtes som et synonym for "lavpas". Baseband bruges også som en generel betegnelse for en del af de fysiske komponenter i et trådløst kommunikationsprodukt. Normalt inkluderer det kontrolkredsløbet (mikroprocessor), strømforsyningen og forstærkere. En baseband-processor er en IC (Integrated Circuit), der primært bruges i en mobiltelefon til at behandle kommunikationsfunktioner.

Sammenligning: RF-sektionen vs. Baseband-sektionen

Baseband er grundlæggende også opdelt i to sektioner: den analoge og den digitale behandlingssektion. For bedre forståelse vil vi adskille dem:

1. Analog Baseband Processor: Denne sektion er sammensat af forskellige typer kredsløb, der håndterer den analoge del af signalerne.
   • A/D og D/A sektionen: Denne sektion konverterer og behandler analoge til digitale (A/D) signaler og digitale til analoge (D/A) signaler. Dette er afgørende for at omdanne din stemme (analog) til data (digital) og omvendt.
   • Kontrolsektionen: Denne sektion fungerer som controller for input og output af alle analoge og digitale signaler. Den orkestrerer dataflowet.
   • Strømstyring (Power Management): En strømstyringssektion i mobiltelefoner er designet til at håndtere det energiforbrug, der er i mobiltelefoner. Den består af to hovedundersektioner:
     • Strømfordeling og switching sektionen: Denne sektion distribuerer de ønskede spændinger og strømme til de andre sektioner af en telefon. Den tager strøm fra et batteri (typisk 3,6 Volt) og konverterer eller nedregulerer det til forskellige spændinger som 2,8V, 1,8V, 1,6V osv., mens den andre steder også opregulerer spændingen til højere spændinger som 4,8V. Denne sektion er almindeligvis designet omkring en power IC, der bruges til at distribuere og regulere spændingen til andre komponenter.
     • Opladningssektionen: Opladningssektionen er baseret på en opladnings-IC, der tager strøm fra en ekstern kilde og giver den til batteriet for at oplade det igen, når det er afladet. Denne sektion konverterer typisk 6,4V fra en ekstern batterioplader og regulerer den til 5,8V, når den leveres til batteriet.
   • Audio Codecs Sektion: Denne sektion behandler analoge og digitale lydegenskaber – som mikrofonen, ørestykket, højttaleren, headsettet, ringetoner og også vibratorkredsløbene.
2. Digital Baseband Processor: Dette er den del, hvor alle applikationer behandles. Den digitale Baseband Processor sektion bruges i mobiltelefoner til at håndtere data input- og output-signaler som switching, styring af applikationskommandoer, hukommelsesadgang og -udførelse. Det er her, den virkelige intelligens findes.

   Disse er delene og sektionerne af et digitalt Baseband-kredsløb:

   • CPU (Central Processing Unit): Central Processing Unit (CPU) er ansvarlig for at fortolke og udføre de fleste kommandoer fra brugerfladen. Den kaldes ofte "hjernen" i mikroprocessoren eller den centrale processor.
   • Flash- og Hukommelseslagringskredsløb:
     • RAM (Random Access Memory): Midlertidig hukommelse til aktive processer.
     • ROM, Flash (Read Only Memory): Permanent lagring til operativsystem og apps.
   • Grænseflader: Følgende grænseflader er også en del af denne sektion, og de muliggør interaktion med omverdenen og brugeren:
     • Bluetooth
     • Wi-Fi
     • Kamera
     • Skærmdisplay
     • Tastaturer (hvis relevant)
     • USB
     • SIM-kort

Hvordan Fungerer en Mobiltelefon? Den Trådløse Revolution

Mobiltelefoner har dramatisk ændret den måde, vi lever og arbejder på. Med milliarder af abonnementer globalt er de blevet mere udbredte end fastnettelefoner, især i udviklingslande. Mobiltelefoner er radiotelefoner, der ruter deres opkald gennem et netværk af master forbundet til det offentlige telefonnetværk. Selvom de udfører den samme opgave, fungerer fastnettelefoner og mobiltelefoner på helt forskellige måder. Fastnettelefoner overfører opkald via elektriske kabler, mens mobiltelefoner sender og modtager opkald uden ledningsforbindelser af nogen art – ved at bruge elektromagnetiske radiobølger.

Den Trådløse Teknologi Bag Mobilen

Uanset om du sidder hjemme, går på gaden, kører bil eller tager toget, bader du i et hav af elektromagnetiske bølger. Tv- og radioprogrammer, signaler fra fjernstyrede biler, trådløse telefonopkald og endda trådløse dørklokker – alle disse ting fungerer ved hjælp af elektromagnetisk energi: bølgende mønstre af elektricitet og magnetisme, der zapper usynligt gennem rummet med lysets hastighed. Mobiltelefonnetværk er langt den hurtigst voksende kilde til elektromagnetisk energi omkring os.

Hvordan Mobilopkald Rejser

Når du taler ind i en mobiltelefon, omdanner en lille mikrofon i håndsættet lyden af din stemme til et tilsvarende mønster af elektriske signaler. En mikrochip inde i telefonen omdanner disse signaler til talstrenge. Tallene pakkes ind i en radiobølge og udsendes fra telefonens antenne. Radiobølgen suser gennem luften med lysets hastighed, indtil den når den nærmeste mobilmast.

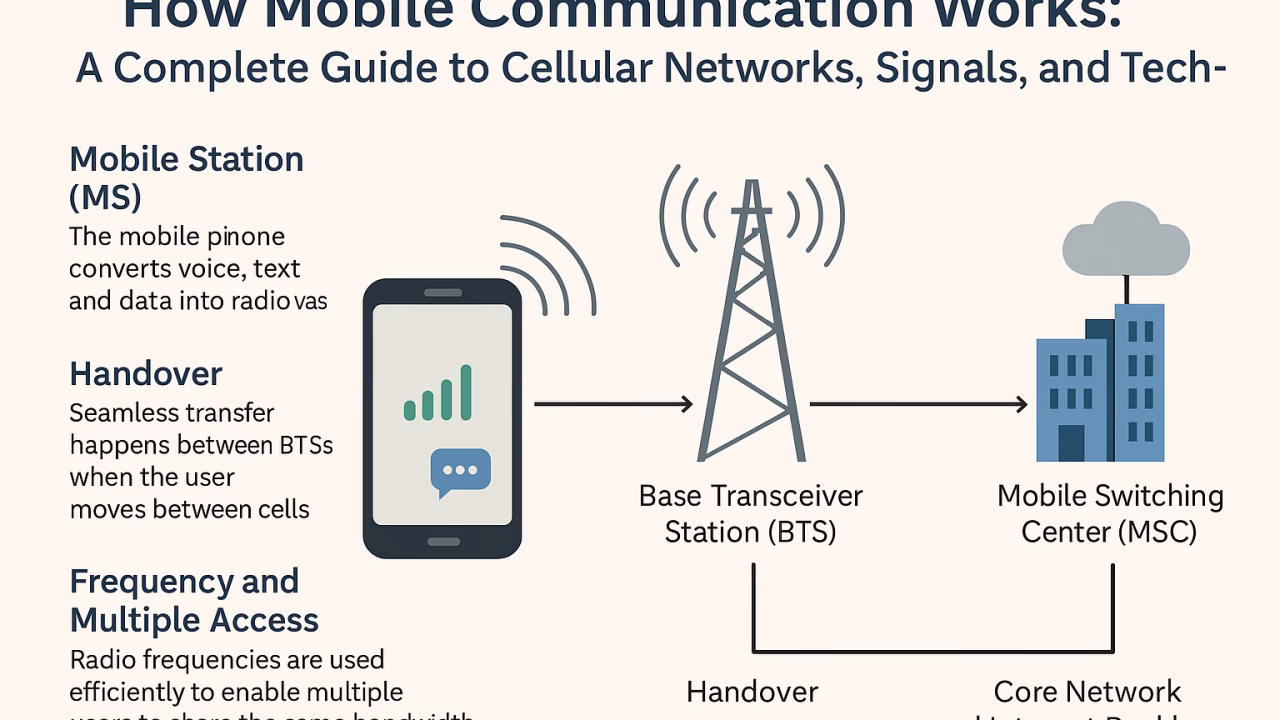

Masten modtager signalerne og sender dem videre til sin basestation, som effektivt koordinerer, hvad der sker inden for hver lokal del af mobiltelefonnetværket, kaldet en celle. Fra basestationen rutes opkaldene videre til deres destination. Opkald foretaget fra en mobiltelefon til en anden mobiltelefon på samme netværk rejser til deres destination ved at blive rutet til basestationen nærmest destinationstelefonen og til sidst til selve telefonen. Opkald foretaget til en mobiltelefon på et andet netværk eller en fastnettelefon følger en længere rute. De skal muligvis rutes ind i det offentlige telefonnetværk, før de kan nå deres endelige destination.

Mobilmasternes Rolle

Ved første øjekast ligner mobiltelefoner måske tovejsradioer eller walkie-talkies, hvor hver person har en radio (indeholdende både en sender og en modtager), der sender beskeder frem og tilbage direkte. Problemet med sådanne radioer er, at du kun kan bruge et begrænset antal af dem i et bestemt område, før signalerne fra ét par opkaldere begynder at forstyrre dem fra andre par opkaldere. Derfor er mobiltelefoner meget mere sofistikerede – og fungerer på en helt anden måde.

Et mobiltelefonhåndsæt indeholder en radiosender til at sende radiosignaler fra telefonen og en radiomodtager til at modtage indgående signaler fra andre telefoner. Radiosenderen og -modtageren er ikke særlig kraftfulde, hvilket betyder, at mobiltelefoner ikke kan sende signaler særlig langt. Dette er ikke en fejl – det er en bevidst funktion i deres design! Alt, en mobiltelefon skal gøre, er at kommunikere med sin lokale mast og basestation; hvad basestationen skal gøre, er at opfange svage signaler fra mange mobiltelefoner og rute dem videre til deres destination, hvilket er grunden til, at masterne er enorme, højdrevne antenner (ofte monteret på en bakke eller høj bygning). Hvis vi ikke havde master, ville vi have brug for mobiltelefoner med enorme antenner og gigantiske strømforsyninger – og de ville være for besværlige til at være mobile. En mobiltelefon kommunikerer automatisk med den nærmeste celle (den med det stærkeste signal) og bruger så lidt strøm som muligt til at gøre det (hvilket får dens batteri til at holde så længe som muligt og reducerer sandsynligheden for, at den forstyrrer andre telefoner i nærheden).

Cellerne og Frekvensgenbrug

Så hvorfor overhovedet bruge celler? Hvorfor taler mobiltelefoner ikke bare direkte med hinanden? Forestil dig, at flere mennesker i dit område alle ønsker at bruge deres mobiltelefoner samtidig. Hvis deres telefoner alle sender og modtager opkald på samme måde, ved hjælp af de samme slags radiobølger, ville signalerne forstyrre og blande sig, og det ville være umuligt at skelne ét opkald fra et andet. En måde at omgå dette på er at bruge forskellige radiobølger til forskellige opkald. Hvis hvert telefonopkald bruger en lidt forskellig frekvens (antallet af op- og nedbølger i en radiobølge på et sekund), er opkaldene lette at holde adskilt. De kan rejse gennem luften som forskellige radiostationer, der bruger forskellige bølgebånd.

Det er fint, hvis der kun er få personer, der ringer ad gangen. Men forestil dig, at du befinder dig midt i en storby, og millioner af mennesker ringer samtidig. Så ville du have brug for lige så mange millioner af separate frekvenser – mere end der normalt er tilgængelige. Løsningen er at opdele byen i mindre områder, hvor hvert område betjenes af sine egne master og basestation. Disse områder er det, vi kalder celler, og de ligner et patchwork af usynlige sekskanter. Hver celle har sin basestation og master, og alle opkald, der foretages eller modtages inden for den celle, rutes gennem dem. Celler gør det muligt for systemet at håndtere mange flere opkald ad gangen, fordi hver celle bruger det samme sæt frekvenser som sine naboceller. Jo flere celler, jo større er antallet af opkald, der kan foretages ad gangen. Dette er grunden til, at byområder har mange flere celler end landområder, og hvorfor cellerne i byområder er meget mindre.

Ofte Stillede Spørgsmål om Mobiltelefon Teknologi

Her er svar på nogle almindelige spørgsmål vedrørende mobiltelefoners indre virkemåde:

• Hvad er forskellen på et skematisk diagram og et blokdiagram? Et skematisk diagram viser alle de individuelle komponenter og deres præcise elektriske forbindelser, som en detaljeret bygningstegning. Et blokdiagram er en mere overordnet oversigt, der viser de store funktionelle enheder (blokke) og hvordan information flyder mellem dem, som et bykort over hovedveje.
• Hvorfor er Baseband-processoren så vigtig? Baseband-processoren er afgørende, fordi den håndterer alle kommunikationsfunktioner. Den omdanner analoge stemmesignaler til digitale data, behandler og styrer de trådløse signaler (RF) og udfører de komplekse beregninger, der er nødvendige for at opretholde en stabil og sikker forbindelse til mobilnetværket. Uden den ville telefonen ikke kunne ringe, sende beskeder eller oprette forbindelse til internettet trådløst.
• Hvad betyder "frekvensgenbrug" i mobilnetværk? Frekvensgenbrug er den teknik, hvor mobilnetværk genbruger de samme frekvenser i ikke-sammenhængende celler. Da celler er opdelt geografisk, kan to celler, der ligger langt nok fra hinanden, bruge de samme frekvenser uden at forstyrre hinanden. Dette maksimerer udnyttelsen af det begrænsede spektrum af radiofrekvenser og gør det muligt for millioner af brugere at kommunikere samtidigt inden for et givet område.
• Hvordan påvirker antallet af master dækningen og hastigheden? Flere master, især i byområder, betyder mindre celler. Mindre celler kan håndtere et større antal brugere og mere datatrafik, da de kan genbruge frekvenser mere effektivt og hver enkelt mast ikke skal dække et lige så stort område. Dette fører til bedre dækning, mere stabile forbindelser og højere datahastigheder, da belastningen fordeles bedre.
• Er der risici forbundet med elektromagnetiske bølger fra mobiltelefoner? Dette er et komplekst og ofte diskuteret emne. De fleste videnskabelige studier, der er udført af anerkendte sundhedsorganisationer, har ikke fundet overbevisende beviser for, at mobiltelefoner forårsager sundhedsskader ved normale brugsniveauer. Forskning pågår dog fortsat, og mange anbefaler at følge forsigtighedsprincipper, såsom at bruge headset, når det er muligt, for at reducere eksponeringen.

Fra de indviklede kredsløb, der omdanner din stemme til digitale signaler, til de usynlige radiobølger, der forbinder dig med verden, er mobiltelefonen et vidunder af moderne ingeniørkunst. At forstå dens indre liv giver ikke kun en større påskønnelse af teknologien, men også indsigt i, hvordan vi kan optimere dens brug og vedligeholdelse i en stadig mere forbundet verden.
