Genanvend din gamle laptop-batteri til en powerbank

Genanvend din gamle laptop-batteri til en powerbank

I en verden, hvor vores smartphones og andre gadgets er blevet en uundværlig del af hverdagen, er en stabil energiforsyning afgørende. Det kan være utroligt frustrerende at løbe tør for strøm på din telefon midt på dagen, især når du har brug for den mest. Heldigvis er der en smart og bæredygtig løsning: at bygge din egen powerbank ved at genanvende cellerne fra et gammelt laptop-batteri. Laptop-batterier skal typisk udskiftes med få års mellemrum, men de individuelle Li-ion celler indeni er ofte stadig i god stand og kan bruges til mange andre formål. Denne guide vil vise dig, hvordan du kan udnytte dette potentiale og skabe din egen bærbare oplader.

Hvad er en Powerbank, og hvordan fungerer den?

En powerbank er grundlæggende en bærbar batteripakke, der bruges til at oplade elektroniske enheder, såsom smartphones, tablets og andre USB-drevne gadgets, når der ikke er adgang til en stikkontakt. Den fungerer som en ekstern energikilde, der kan medbringes på farten. Princippet er simpelt: Powerbanken oplades på forhånd derhjemme eller på et sted med strømadgang. Når din enheds batteri er ved at løbe tør, kan du tilslutte powerbanken via et USB-kabel for at give din enhed et hurtigt energiboost. Moderne powerbanks er populære på grund af deres portabilitet og evne til at sikre, at dine enheder forbliver opladet, uanset hvor du befinder dig.

Når man taler om at oplade enheder med Li-ion batterier (som de fleste smartphones bruger), støder man ofte på en udfordring, når man forsøger at oplade en enhed med et lignende batteri ved hjælp af en powerbank med identiske batterier. Hvis begge enheder har samme spændingsniveau, vil de forsøge at udligne forskellen, hvilket kan forhindre en effektiv opladning. For at opnå en optimal opladning skal powerbanken kunne levere en stabil spænding, der er højere end enhedens nuværende batterispænding, og dette kræver typisk en step-up konvertering.

Genanvendelse af Laptop-batteri: En trinvis guide

Processen med at omdanne et gammelt laptop-batteri til en powerbank involverer flere trin. Det er vigtigt at være forsigtig, da Li-ion batterier kræver korrekt håndtering.

1. Demontering af Laptop-batteriet

Først skal du forsigtigt åbne det gamle laptop-batteri. De fleste laptop-batterier er forseglede, men kan åbnes med et passende værktøj. Inde i batteripakken finder du typisk flere cylindriske 18650 Li-ion celler. Disse celler er forbundet i serie og/eller parallel, afhængigt af batteriets oprindelige kapacitet og spænding. Identificer de enkelte celler og den måde, de er forbundet på. Du vil sandsynligvis finde et batteristyringssystem (BMS), som du også skal fjerne eller omgå, hvis du bygger din egen opladerkreds.

2. Test af Li-ion Cellerne

Når cellerne er adskilt, er det afgørende at teste deres tilstand. Brug et multimeter til at måle spændingen på hver celle. Celler med en spænding under 2.5V kan være beskadigede og bør kasseres sikkert. Celler med en spænding over 3.0V er generelt brugbare. Ideelt set bør du teste cellernes kapacitet ved hjælp af en batteritester for at sikre, at de stadig kan holde en god ladning.

3. Valg af Powerbank Kredsløb

Der findes flere forskellige kredsløbsdesigns til at bygge en powerbank. Nedenfor præsenteres et par almindelige og effektive metoder:

a) Simpelt Powerbank Kredsløb med Transistor Regulatorer (Baseret på 18650 Li-Ion Batterier)

Dette design bruger to emitter-følger transistor regulator-trin til både opladning af powerbankens interne batterier og opladning af eksterne enheder. Det er en relativt enkel og effektiv løsning.

Komponentliste:

• Resistorer: R1, R2 (5 Watt CFR, værdi afhænger af beregning)
• Kondensatorer: C1, C2 (100uF/25V)
• Zener Dioder: D1 (9V, 1 Watt), D2 (6V, 1 Watt)
• Transistorer: T1, T2 (2N3055)
• Presets: P1, P2 (1k)
• Afbryder: SPST ON/OFF Switch (1 stk.)

Input Trin (Opladning af Powerbank Batteri): Dette trin, konfigureret omkring T1, R1, D1, P1 og C1, modtager en 12V DC-indgang for at oplade de interne Li-ion batterier. R1 leverer basisstrøm til T1, stabiliseret til ca. 9V af D1. Emitteren af T1 leverer ca. 8.4V (9V - 0.6V tab i transistoren), som bruges til at oplade to 18650 batterier i serie (fuldt opladet til 4.2V hver). Preset P1 bruges til at justere opladningsspændingen, ideelt omkring 8.2V for at undgå overopladning.

Output Trin (Opladning af Ekstern Mobiltelefon): Dette trin, konfigureret omkring T2, R2, D2, P2 og C2, leverer en 5V udgangsspænding, der er velegnet til at oplade de fleste smartphones. Ligesom input-trinet fungerer det som en emitter-følger regulator. Preset P2 og D2 bruges til at indstille den ønskede 5V udgang. Dette trin er specifikt designet til Android-enheder, da iOS-enheder kræver specifikke spændingsniveauer på data-pins for at initiere opladning.

Resistor Beregninger:

Værdierne for R1 og R2 bestemmer den maksimale ladestrøm. Formlen er:

R = [Input Spænding - (0.6V + Batteri Spænding)] x hFE / Maksimal Ladestrøm

For R1 (oplader interne batterier): Antag 4.2V pr. celle, to celler i serie (7.4V), 1A ladestrøm, hFE = 70, Input = 12V.

R1 = [12V - (0.6V + 7.4V)] x 70 / 1A = 280 Ohm. Nærmeste standardværdi: 270 Ohm.

For R2 (oplader ekstern enhed): Antag 5V udgang, 1A ladestrøm, hFE = 70.

R2 = [8.2V - (0.6V + 5V)] x 70 / 1A = 182 Ohm. Nærmeste standardværdi: 180 Ohm.

Vigtigt: Denne type powerbank er primært designet til Android-enheder. For at oplade iOS-enheder kan det være nødvendigt at implementere en spændingsdeler på data-pins for at simulere en opladningskilde.

b) IC 555 Boost Powerbank Kredsløb

Et andet populært valg er at bruge en IC 555 timer-chip i en boost-konfiguration. Dette kredsløb kan effektivt øge spændingen fra Li-ion cellerne til et niveau, der er passende til opladning af smartphones. Dette design kan være mere komplekst, men giver ofte en mere stabil og effektiv opladning.

c) Joule Thief Kredsløb

Joule Thief er et simpelt step-up kredsløb, der kan trække energi fra selv meget lavspændingskilder. Det kan bruges til at bygge en powerbank, især hvis inputtet kommer fra flere 1.5V celler i serie, eller hvis man ønsker en meget kompakt løsning. Kredsløbet kræver en spole, en transistor, en modstand og en diode.

Eksempel på komponenter til Joule Thief (med 3.7V Li-Ion Cell input):

• Modstand: 470 Ohm, 1 Watt (R1)
• Transistor: 2N2222 (T1)
• Diode: 1N5408 (D1)
• Kondensator: 1000uF/25V (C2), 0.0047uF/100V (C1)
• Spole: Lavet på en T18 Toroidal Ferrite Core med 20:10 vindinger (primær:sekundær). Bemærk: Vindingforholdet kan variere afhængigt af input-kilden.

LED'en i et standard Joule Thief kredsløb er ikke nødvendig for powerbank-funktionen; dens terminaler kan bruges som output.

4. Samling af Powerbanken

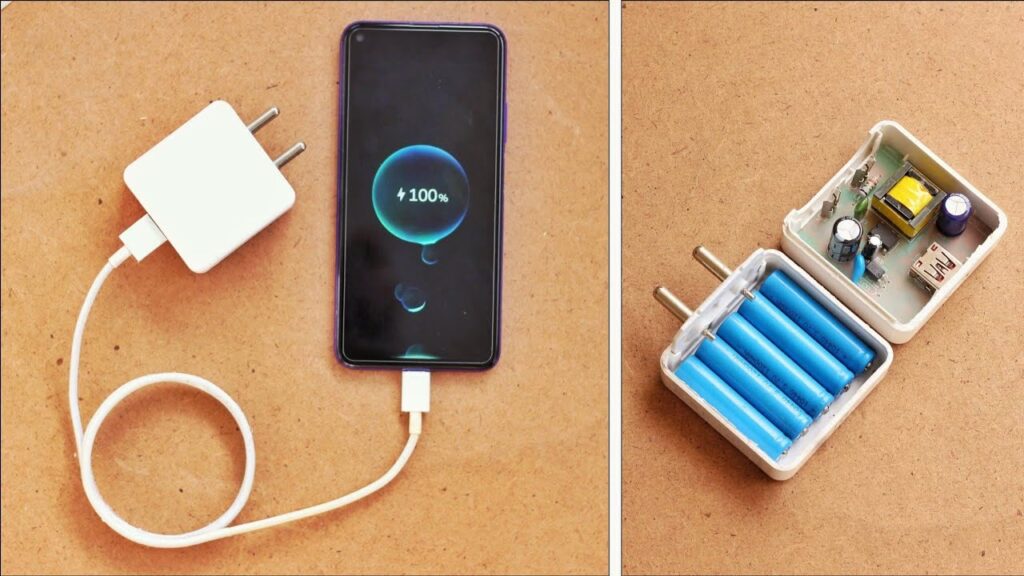

Når du har valgt dit kredsløb og testet dine battericeller, er det tid til at samle det hele. Sørg for at isolere alle forbindelser ordentligt for at undgå kortslutninger. Brug et passende kabinet til at beskytte din hjemmelavede powerbank. En gammel USB-adapter, et lille plastikhus eller endda en 3D-printet kasse kan bruges.

5. Opladning og Brug

Efter samlingen kan du tilslutte en 12V strømkilde til input-terminalerne for at oplade din nye powerbank. Når den er fuldt opladet, kan du bruge den til at oplade dine Android-enheder ved at tilslutte dem via et USB-kabel til output-terminalerne. Husk at overvåge opladningen og undgå at aflade batterierne helt.

Sikkerhedsovervejelser

Li-ion batterier kan være farlige, hvis de håndteres forkert. Følg disse retningslinjer:

• Brug altid beskyttelsesbriller under demontering og samling.
• Undgå at kortslutte battericellerne.
• Brug kun opladningskredsløb, der er designet til Li-ion batterier.
• Undgå at oplade beskadigede eller overafladede celler.
• Opbevar powerbanken et køligt og tørt sted.
• Overvåg opladningsprocessen, især de første par gange.

Fordele ved en Hjemmelavet Powerbank

• Bæredygtighed: Genanvendelse af gamle komponenter reducerer elektronisk affald.
• Omkostningseffektivitet: Det er ofte billigere end at købe en ny powerbank.
• Tilpasning: Du kan bygge en powerbank med den kapacitet og de funktioner, du har brug for.
• Læring: Det er en fantastisk måde at lære om elektronik og batteriteknologi.

Ofte Stillede Spørgsmål (FAQ)

Kan jeg bruge dette til at oplade min iPhone?

Dette specifikke design er primært optimeret til Android-enheder. iOS-enheder kræver specifikke spændingssignaler på data-pins (D+ og D-) for at starte opladningen. Du kan muligvis tilpasse kredsløbet ved at tilføje en spændingsdeler med modstande, men det er ikke garanteret at fungere med alle iOS-modeller.

Hvor mange celler skal jeg bruge?

Antallet af celler afhænger af den ønskede kapacitet (milliampere-timer, mAh) og spændingen. For at opnå en højere kapacitet kan du forbinde celler parallelt. For at opnå en højere spænding (f.eks. 7.4V eller 11.1V) forbinder du dem i serie. De fleste powerbanks bruger 3.7V celler.

Hvad er en 18650 celle?

18650 er en standardstørrelse for genopladelige Li-ion battericeller, der ofte findes i bærbare computere, lommelygter og andre elektroniske enheder. De er kendt for deres høje energitæthed og levetid.

Er det sikkert at arbejde med Li-ion batterier?

Det er generelt sikkert, hvis du følger de korrekte procedurer og tager de nødvendige sikkerhedsforanstaltninger. Undgå at punktere, kortslutte eller overoplade cellerne. Hvis du er usikker, er det bedst at søge vejledning fra en erfaren person.

Hvor lang tid tager det at oplade powerbanken?

Opladningstiden afhænger af kapaciteten af din powerbank, den anvendte oplader og ladestrømmen. En typisk powerbank med en kapacitet på 10.000 mAh kan tage flere timer at oplade fuldt ud.

Denne guide giver dig et solidt udgangspunkt for at bygge din egen powerbank. Husk altid at prioritere sikkerhed og omhyggelighed i alle trin af processen.
