Sandy Bridge: En Revolutionerende Integration af Kerner og Cache

Sandy Bridge-processorerne repræsenterede et markant skift i processorarkitektur, især når det kommer til integrationen af komponenter på et enkelt siliciumstykke. Hvor forgængeren, Clarkdale, bestod af separate chips til CPU og grafik, samlede Sandy Bridge alt på én 32 nm-die. Denne nye tilgang muliggjorde en tættere integration af op til fire processorkerner, en kraftfuld grafikmotor og hukommelsescontrolleren, alt sammen pakket ind i en imponerende mængde transistorer.

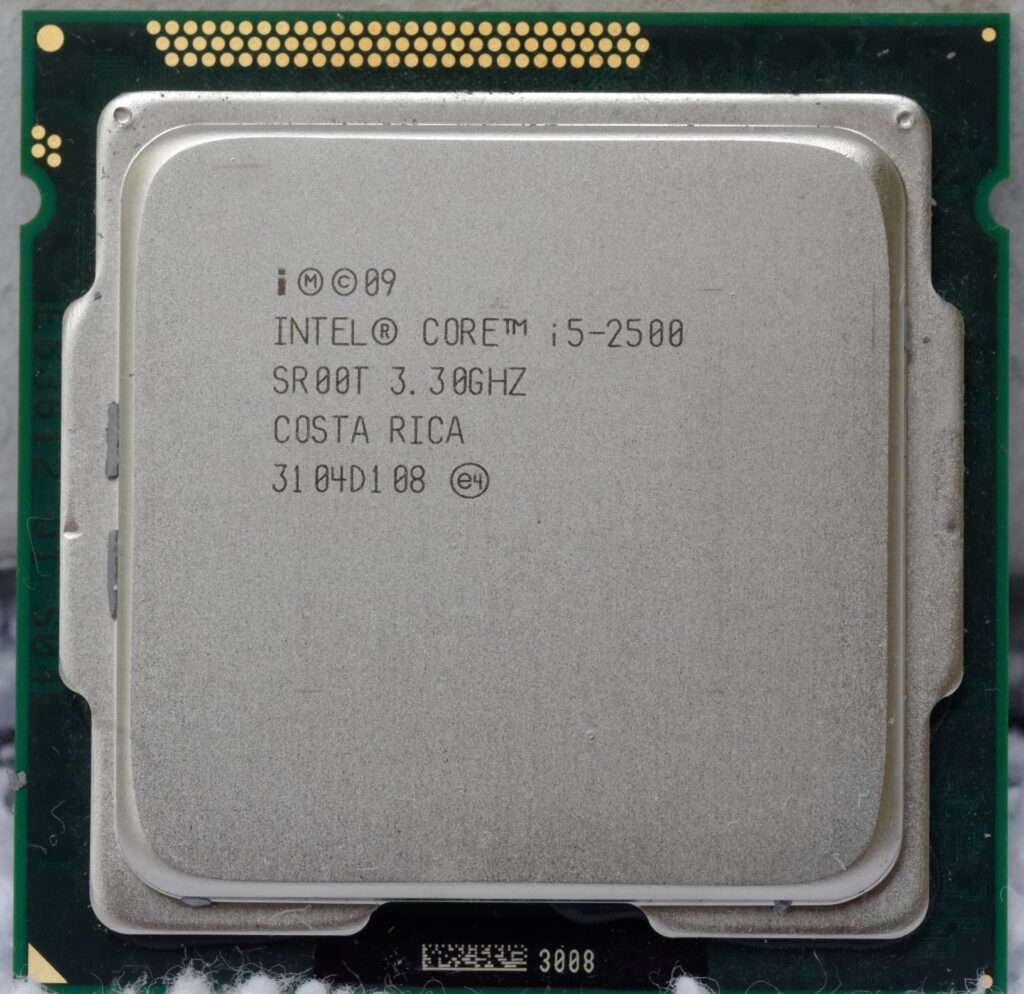

What MHz does a Sandy Bridge i5 have?
GPU-Takt: Turbotakt: 650 MHz 1100 MHz 650 MHz 1050 MHz 350 MHz 850 MHz Speichercontroller: DDR3-1066/1333 DDR3-1066/1333 DDR3-1066/1333 Package: 1023 ball mBGA 988 pin mFC-PGA 1023 ball mBGA Intel Sandy Bridge Core i5 Embedded Mikroprozessoren mit Sandy Bridge Mikroarchitektur Familie der Sandy Bridge Prozessoren mit “Sandy Bridge” Kern Eckdaten:

Integration er Nøglen: Mere Ud af Hver Transistor

Intels mål med Sandy Bridge var at udnytte næsten 1 milliard transistorer (specifikt 995 millioner i quad-core versionen) til at skabe en mere effektiv og kraftfuld processor. Denne fokus på integration var drivkraften bag designet, der optimerede ydeevnen og reducerede strømforbruget. Den tætte integration muliggjorde også en mere kompakt die-størrelse, hvilket var en klar fordel sammenlignet med tidligere generationer som Lynnfield, der havde en større die-størrelse på trods af færre transistorer.

Forskellige Konfigurationer: Fra Dual-Core til Quad-Core

Sandy Bridge blev lanceret i forskellige konfigurationer for at imødekomme forskellige brugerbehov. Der fandtes modeller med fire kerner, der enten inkluderede eller udelod Hyper-Threading. Derudover var der dual-core modeller, som alle havde Hyper-Threading aktiveret. Disse kerner tilbød en forbedret ydeevne pr. clock-cyklus sammenlignet med Nehalem-arkitekturen. Inden i hver kerne fandtes der 32 KB L1 instruktions- og datacache samt en 256 KB L2 cache. En nyhed var L0 instruktionscache, der kunne indeholde op til 1500 dekodede mikro-ops, hvilket både sparede strøm og forbedrede instruktionsgennemstrømningen.

Avancerede Instruktioner: AVX og Dens Potentiale

En af de mest bemærkelsesværdige nye funktioner i Sandy Bridge var understøttelsen af Advanced Vector Extensions (AVX). Dette er en 256-bit instruktionssætudvidelse til SSE, designet til at håndtere højtydende beregninger, især dem der involverer flydende-komma-operationer. Selvom AVX primært var rettet mod high-performance computing, forventede Intel, at applikationer som lydbehandling, videoredigering og finansiel analyse ville drage fordel af denne teknologi i fremtiden. Implementeringen af AVX krævede betydelige ændringer, herunder overgangen fra et registerfil til et fysisk register, hvilket frigjorde ressourcer til at forbedre den flydende-komma-engine.

Cache-Arkitektur: Ring Bus for Optimal Kommunikation

Med den øgede integration af komponenter var det afgørende at optimere adgangen til den sidste-niveau-cache (L3). I tidligere processorer som Bloomfield og Lynnfield havde hver kerne sin egen forbindelse til den delte cache. For at understøtte et potentielt højere antal kerner og forbedre kommunikationen mellem CPU, grafikmotor og systemagent, introducerede Intel en ring bus-arkitektur. Denne ring bus tillod en mere skalerbar og effektiv dataoverførsel med lavere latenstid sammenlignet med tidligere metoder. Den mest markante fordel ved ring bus var den forbedrede ydeevne i grafikbelastninger, hvilket gjorde Sandy Bridge til en stærk platform for både computing og grafik.

Sammenligning af Sandy Bridge med Tidligere Processorer

For at illustrere forbedringerne, lad os se på en sammenligning af die-størrelser og transistorantal:

ProcessorDie Size (mm²)Transistors (million)
Sandy Bridge (4C)216995
Sandy Bridge (2C, HD Graphics 3000)149624
Sandy Bridge (2C, HD Graphics 2000)131504
Bloomfield (4C)263731
Lynnfield (4C)296774
Westmere (2C)81383
Gulftown (6C)2481168

Som det ses, var Sandy Bridge-designet mere kompakt og indeholdt et betydeligt højere antal transistorer end den ældre Lynnfield-arkitektur, hvilket vidner om Intels fremskridt inden for 32 nm-teknologi og designintegration.

Ofte Stillede Spørgsmål om Sandy Bridge

Hvor mange kerner har en Sandy Bridge-processor?
Sandy Bridge-processorer blev lanceret med enten to eller fire kerner.

Hvad er ring bus-arkitekturen?
Ring bus er en kommunikationsarkitektur, der forbinder CPU-kerner, grafikmotor og systemagent på processoren, hvilket muliggør en hurtigere og mere effektiv dataoverførsel.

Hvad er AVX?
AVX (Advanced Vector Extensions) er et instruktionssæt, der forbedrer ydeevnen i beregningsintensive applikationer, især dem der involverer flydende-komma-operationer.

Hvilken cache-struktur bruger Sandy Bridge?
Sandy Bridge bruger en delt L3-cache, der er tilgængelig for alle kerner og grafikmotoren via ring bus-arkitekturen.

Hvad var den primære fordel ved Sandy Bridge sammenlignet med Nehalem?
Den primære fordel var den øgede integration af komponenter på en enkelt die, hvilket førte til forbedret ydeevne pr. clock-cyklus, lavere strømforbrug og muligheden for at integrere en kraftfuld grafikmotor direkte på processoren.
