Forstå Power IC Chips: Hjertet i din elektronik

I en verden, der i stigende grad er drevet af teknologi, er der en usynlig helt, der arbejder utrætteligt bag kulisserne for at holde vores gadgets og apparater kørende: Power Integrated Circuit (IC) chippen. Disse små, men kraftfulde komponenter er rygraden i næsten al moderne elektronik og spiller en afgørende rolle i at styre, regulere og distribuere strøm. Uden dem ville din smartphone, din bærbare computer, dit TV og utallige andre enheder simpelthen ikke fungere. Men hvad er en Power IC-chip egentlig, og hvordan fungerer den? Lad os dykke ned i denne fascinerende verden og afdække hemmelighederne bag disse essentielle komponenter.

Hvad er en Power IC-chip?

En Power Integrated Circuit, ofte forkortet til Power IC, er en specialiseret type integreret kredsløb, der er designet til at håndtere og kontrollere elektrisk strøm. I modsætning til almindelige IC'er, der primært fokuserer på logiske funktioner og databehandling, er Power IC'er optimeret til opgaver som strømregulering, konvertering, beskyttelse og effektiv levering af strøm til andre komponenter i et elektronisk system. De er hjernen bag strømstyringen og sikrer, at enheder modtager den korrekte mængde strøm, på det rette tidspunkt, og på en sikker måde.

Hvorfor er Power IC'er Vigtige?

Forestil dig en dirigent i et symfoniorkester. Dirigenten sikrer, at alle instrumenter spiller sammen i harmoni, i det rigtige tempo og med den rette lydstyrke. En Power IC-chip spiller en lignende rolle i et elektronisk kredsløb. Den styrer strømflowet, forhindrer overspænding, overstrøm og kortslutninger, og konverterer forskellige spændingsniveauer til dem, der kræves af forskellige dele af enheden. Dette er afgørende for at:

• Beskytte følsomme komponenter: Mange komponenter i elektronik er meget følsomme over for udsving i strømforsyningen. Power IC'er sikrer en stabil og ren strømforsyning, der forhindrer skader.
• Forbedre effektiviteten: Ved at regulere og konvertere strøm effektivt kan Power IC'er minimere energispild, hvilket resulterer i længere batterilevetid for bærbare enheder og lavere energiforbrug for stationære apparater.
• Muliggøre funktionalitet: Forskellige dele af en enhed kræver forskellige spændingsniveauer. Power IC'er konverterer den indkommende strøm (f.eks. fra et batteri eller en stikkontakt) til de specifikke spændinger, der er nødvendige for at drive processorer, skærme, hukommelse og andre komponenter.
• Sikkerhed: De indeholder ofte indbyggede sikkerhedsfunktioner, der beskytter både enheden og brugeren mod elektriske farer.

Typer af Power IC'er

Der findes et bredt udvalg af Power IC'er, hver med specifikke funktioner og anvendelser. Nogle af de mest almindelige typer inkluderer:

Spændingsregulatorer (Voltage Regulators)

Disse er blandt de mest fundamentale Power IC'er. Deres primære opgave er at opretholde en konstant udgangsspænding, uafhængigt af ændringer i indgangsspændingen eller belastningsstrømmen. De kan opdeles i to hovedkategorier:

• Lineære regulatorer: Disse er simple og producerer en meget ren udgangsspænding, men de er mindre energieffektive, da de "brænder" overskydende spænding af som varme. De er ofte brugt i applikationer, hvor lav støj er kritisk.
• Switching regulatorer (DC-DC konvertere): Disse er meget mere energieffektive. De fungerer ved at tænde og slukke for strømmen meget hurtigt og bruge induktorer og kondensatorer til at lagre og frigive energi, hvilket resulterer i en effektiv konvertering af spænding. De kan enten øge (boost), sænke (buck) eller invertere (inverting) spændingen.

Strømstyrings-IC'er (Power Management ICs - PMICs)

PMICs er komplekse IC'er, der integrerer flere strømstyringsfunktioner i én enkelt chip. De er almindelige i batteridrevne enheder som smartphones og tablets. En PMIC kan typisk omfatte:

• Flere spændingsregulatorer (både lineære og switching).
• Batteriopladningsstyring.
• Strømovervågning og -styring.
• Sekventering af strømtilførsel til forskellige dele af systemet.
• Beskyttelsesfunktioner.

Brugen af PMICs reducerer antallet af individuelle komponenter, sparer plads på printpladen og forbedrer den samlede energieffektivitet.

Driver IC'er

Disse IC'er bruges til at styre høj-effekt komponenter som motorer, LED'er eller relæer. De fungerer som et interface mellem et lav-effekt styresignal og den høj-effekt belastning, der skal drives.

Strømforsynings-IC'er (Power Supply ICs)

Dette er en bredere kategori, der kan omfatte alt fra simple lineære regulatorer til mere komplekse AC-DC konvertere og strømforsyningsmoduler.

Sådan Fungerer en Power IC: Et Dybdegående Kig

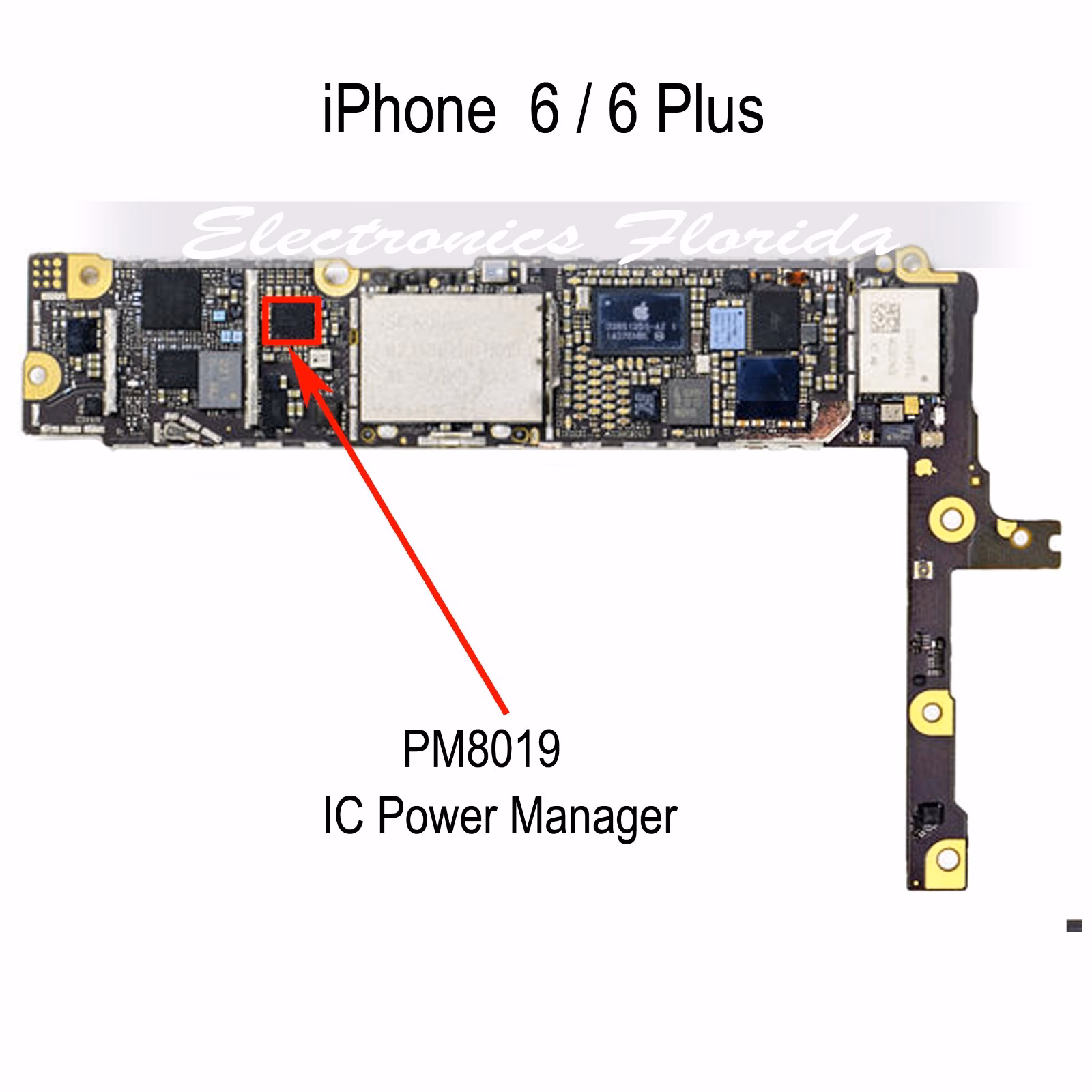

Lad os tage et eksempel: en smartphone. Når du sætter din telefon til opladning, konverterer en Power IC den vekselstrøm (AC) fra stikkontakten til jævnstrøm (DC) og regulerer derefter spændingen og strømmen for sikkert at oplade batteriet. Når telefonen er tændt, skal forskellige komponenter – processoren, skærmen, Wi-Fi-chippen – have præcis de rigtige spændingsniveauer. En kompleks PMIC inde i telefonen vil styre dette. Den kan for eksempel sænke spændingen til komponenter, der ikke er i aktiv brug, for at spare strøm, og øge den, når der er behov for mere ydeevne. Ved at bruge switching regulatorer kan den konvertere batteriets 3.7V til de 5V, der kræves af USB-porten, eller de 1.2V, der kræves af processoren, med meget høj effektivitet.

Nøglekomponenter i Power IC'er

Selvom designet kan variere, indeholder mange Power IC'er typisk følgende elementer:

• Transistorer: De fungerer som elektroniske kontakter eller forstærkere til at styre strømflowet.
• Dioder: Bruges til at tillade strøm at flyde i én retning og forhindre tilbageflydning.
• Kondensatorer: Bruges til at lagre elektrisk energi og filtrere spændingsudsving.
• Modstande: Bruges til at begrænse strømflowet.
• Induktorer: Bruges i switching regulatorer til at lagre magnetisk energi og spille en nøglerolle i spændingskonvertering.

Fordele ved at Bruge Power IC'er

Integrationen af strømstyringsfunktioner i en enkelt chip giver en række markante fordele:

• Reduceret Størrelse og Vægt: Sammenlignet med diskrete komponenter (individuelle transistorer, regulatorer osv.) optager IC'er meget mindre plads. Dette er afgørende i nutidens kompakte elektroniske enheder.
• Øget Pålidelighed: Færre komponenter og loddeforbindelser betyder færre potentielle fejlkilder. IC'er er også designet til at fungere under specifikke forhold, hvilket øger deres holdbarhed.
• Lavere Omkostninger: Selvom udviklingen af en ny IC er dyr, er masseproduktionen af dem meget omkostningseffektiv. Dette bidrager til at holde prisen på forbrugerelektronik nede.
• Forbedret Ydeevne: Den præcise kontrol og effektivitet, som Power IC'er tilbyder, kan føre til bedre batterilevetid, hurtigere opladning og generelt mere stabil drift af enheden.
• Integrerede Sikkerhedsfunktioner: Mange moderne Power IC'er inkluderer indbyggede beskyttelsesmekanismer som overstrømsbeskyttelse (OCP), overspændingsbeskyttelse (OVP) og overtemperaturbeskyttelse (OTP), der automatisk slukker for chippen, hvis den udsættes for farlige forhold.

Tabel: Sammenligning af Lineære vs. Switching Regulatorer

Her er en simpel sammenligning af de to primære typer af spændingsregulatorer:

Fremtiden for Power IC'er

Udviklingen inden for Power IC-teknologi bevæger sig konstant fremad, drevet af behovet for endnu mere energieffektive, mindre og mere intelligente strømstyringsløsninger. Nogle af de vigtigste tendenser inkluderer:

• Miniaturisering: Med den fortsatte miniaturisering af elektroniske enheder er der et stigende pres for at gøre Power IC'er endnu mindre, hvilket muliggør integration i endnu mere kompakte designs.
• Højere Effektivitet: Forskning i nye halvledermaterialer (f.eks. galliumnitrid - GaN) og avancerede topologier for switching regulatorer sigter mod at opnå endnu højere energieffektivitet, hvilket er afgørende for at forlænge batterilevetiden og reducere energiforbruget.
• Intelligent Strømstyring: Fremtidens Power IC'er vil sandsynligvis inkorporere mere avancerede intelligente funktioner, der kan lære af brugsmønstre og dynamisk optimere strømforbruget for at maksimere ydeevne og batterilevetid.
• Integration: Tendensen mod at integrere flere funktioner i færre chips vil fortsætte, med PMICs der bliver endnu mere omfattende og i stand til at styre et bredere spektrum af strømrelaterede opgaver.

Ofte Stillede Spørgsmål (FAQ)

Hvad er forskellen mellem en Power IC og en almindelig processor?

En processor (CPU, GPU osv.) er designet til at udføre beregninger og behandle data. En Power IC er designet til at administrere og kontrollere strømmen, der leveres til disse processorer og andre komponenter.

Kan en defekt Power IC ødelægge min enhed?

Ja, en defekt Power IC kan potentielt forårsage skade på andre komponenter i enheden, især hvis dens beskyttelsesmekanismer fejler. Det er derfor, kvaliteten af Power IC'er er så vigtig.

Hvad betyder 'effektivitet' i forbindelse med en Power IC?

Effektivitet angiver, hvor meget af den indkommende strøm, der faktisk leveres til belastningen, sammenlignet med den samlede mængde strøm, der trækkes. En effektivitet på 90% betyder, at 90% af strømmen bruges nyttigt, mens 10% går tabt (oftest som varme).

Hvor finder man typisk Power IC'er?

Du finder Power IC'er i stort set alle elektroniske enheder, der bruger strøm, herunder smartphones, laptops, tablets, computere, TV'er, spilkonsoller, strømforsyninger, biler og meget mere.

Konklusion

Power IC-chips er uundværlige komponenter i den moderne elektroniske verden. De er de usungne helte, der sikrer, at vores enheder fungerer stabilt, effektivt og sikkert. Fra at oplade vores batterier til at levere præcise spændinger til de mest følsomme mikrochips, spiller de en kritisk rolle i den teknologi, vi stoler på hver dag. Forståelsen af deres funktion og betydning giver et dybere indblik i den komplekse, men fascinerende verden af elektronik.
