Industrielle Robotarme: Typer, Fordele og Valg

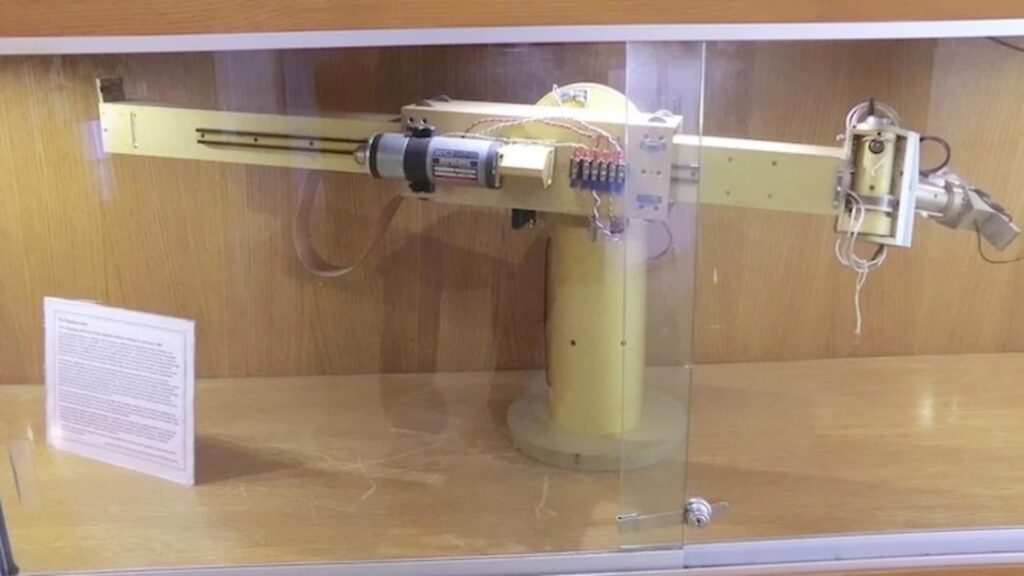

I det hastigt udviklende industrilandskab er robotarme blevet transformative værktøjer, der driver produktivitet og præcision. Siden deres første implementering i 1961 har industrielle robotarme udviklet sig fra sofistikerede systemer, der kun var tilgængelige for store bilproduktionslinjer, til alsidige robot- og automatiseringsløsninger for virksomheder i alle størrelser. Dagens industrielle robotter, herunder kollaborative robotter og avancerede 6-aksede robotarme, tilbyder evnen til at optimere præcision, samtidig med at de forbedrer driftseffektivitet og sikkerhed, alt sammen med varierende omkostningsstrukturer.

En industriel robotarm er en programmerbar maskine designet til at efterligne funktionerne af en menneskelig arm, men med hurtigere hastigheder og højere nyttelast. Disse robot- og automatiseringssystemer består af segmenter forbundet med led, der giver mulighed for præcis bevægelse og positionering i et tredimensionelt rum – i produktionsmiljøer for at udføre opgaver, der traditionelt håndteres af arbejdere. Frem for at erstatte mennesker fører succesfuld implementering af robotarme og cobot-robotter til strategisk udnyttelse af arbejdsstyrken, da virksomheder omfordeler menneskeligt talent til opgaver med højere værdi, samtidig med at den samlede produktivitet og konkurrenceevne forbedres.

Hvordan fungerer en robotarm?

Industrielle robotarme varierer i design, fra simple to-aksede modeller til komplekse 6-aksede, 7-aksede og endda 8-aksede robotarm-konfigurationer, hvilket giver fleksibilitet til forskellige applikationer. Mekanikken i en robotarm består af en række stive segmenter (led), der er forbundet med led, som giver bevægelsesfrihed (DOF), eller antallet af uafhængige bevægelser, robotten kan udføre. Hver DOF repræsenterer enten translationel eller rotationel bevægelse, lineær bevægelse langs eller vinkelbevægelse omkring henholdsvis X-, Y- eller Z-akserne. Jo flere bevægelsesfriheder en robot har, jo større er dens bevægelsesområde og fleksibilitet.

Forskellige typer af industrielle robotarme

De mest almindelige industrielle robotarm-konfigurationer omfatter:

Leddelte Robotarme

Disse robotarme er de mest udbredte og alsidige i industrien, modelleret efter den menneskelige arms struktur.

• 6-aksede robotarme: Med roterende led, der svarer til en menneskelig skulder, albue og håndled, tilbyder leddelte 6-aksede robotarme enestående fingerfærdighed og rækkevidde for en bred vifte af nyttelaststørrelser. Hver akse giver en grad af frihed, hvilket skaber et sfærisk eller uregelmæssigt formet arbejdsområde, der giver robotten mulighed for at nærme sig emner fra stort set enhver vinkel og orientering. Denne ekstraordinære fleksibilitet gør leddelte robotarme til nogle af de mest almindeligt anvendte robot- og automatiseringssystemer. Rotationskinematik med led-baserede servomotorer skaber moderate til høje hastigheder, der varierer på tværs af armpositioner, selvom armens præcision mindskes en smule ved større forlængelser. De er ideelle til komplekse montageopgaver, maskinpasning, svejsning og lakering, hvor præcision og tilpasningsevne er afgørende.
• 7-aksede robotarme (Robot 7. akse): Bygger på fleksibiliteten i 6-aksede leddelte arme, og 7-aksede robotarme inkorporerer en ekstra grad af frihed gennem en vertikal løftesøjle eller lineær aktuator. Denne forbedring giver robotten mulighed for at bevæge sig langs en vertikal akse, hvilket udvider dens operationelle arbejdsområde betydeligt og muliggør opgaver i varierende højder. Den vertikale 7. akse er særligt fordelagtig i applikationer som pallettering, hvor stabling i forskellige højder er påkrævet, eller i automatiserede pick-and-place-operationer, hvor forskellige højder af beholdere eller hylder skal nås. Ved at justere robottens vertikale position kan producenter optimere robottens rækkevidde og opretholde ideelle arbejdsbevægelser, hvilket forbedrer effektiviteten og reducerer cyklustider.
• 8-aksede robotarme (Robot 8. akse): Udvider på mulighederne for 7-aksede robotsystemer, og 8-aksede robotarme integrerer en ekstra grad af frihed gennem et lineært skinnesystem over hovedet. Denne konfiguration giver robotten mulighed for at bevæge sig horisontalt langs en bane, hvilket betydeligt udvider dens operationelle rækkevidde og gør det muligt for den at servicere flere arbejdsstationer eller maskiner inden for en produktionslinje. Det lineære skinnesystem over hovedet er særligt fordelagtigt i applikationer som maskinpasning, hvor robotten skal have adgang til udstyr arrangeret på en lineær måde, eller i samlebånd, der kræver høj fleksibilitet og effektivitet. Ved at bevæge sig langs skinnen over hovedet kan robotten opretholde optimal positionering og orientering, hvilket reducerer cyklustider og øger gennemløbet.

Kollaborative Robotarme (Cobots)

Cobot-robotarme er designet til at arbejde sikkert side om side med menneskelige arbejdere og blander robot effektivitet med menneskelig fleksibilitet. Ligesom leddelte robotarme har de typisk 6 DOF og et uregelmæssigt arbejdsområde; dog har de normalt en lavere nyttelastkapacitet. Kollaborative robotter er udstyret med momentfølende led, der registrerer og reagerer på eksterne kræfter og sikkerhedssensorer. Kraftbegrænset drift og kollisionsdetekteringsfunktioner begrænser hastigheden, men tillader cobot-robotter at arbejde sammen med mennesker uden sikkerhedsbarrierer. De er perfekte til opgaver, der kræver menneskelig interaktion, som f.eks. montage, kvalitetstjek og let materialhåndtering.

Cartesianske eller Gantry-robotter (XYZ-robotter)

Gantry-robotter skaber et rektangulært arbejdsområde med lineære bevægelsessystemer, der opererer langs vinkelrette akser (X, Y og Z, plus valgfri rotation) for 3-4 DOF. Direkte drevbevægelseskontrol med lineære aktuatorer på hver akse skaber moderate, men konsistente hastigheder og meget høj repeterbarhed. Med evnen til at understøtte tunge belastninger bruger de robotoverførselsenheder og lineære gantry-systemer til at udvide det operationelle område og dække store områder med konsistente præcisionsbehov. De er ideelle til store arbejdsområder og tunge løft, hvor præcision over lange afstande er nødvendig.

SCARA-robotter

Selective Compliance Assembly Robot Arm-design har en karakteristisk struktur med to parallelle roterende led, der giver eftergivelighed i det horisontale plan, samtidig med at de opretholder vertikal stivhed. Med en base, to horisontale arme og en vertikal Z-akse med en end-effector håndterer SCARA-robotter typisk små og/eller lette nyttelaster. Deres cylindriske arbejdsområde og 4 DOF tilbyder enestående præcision og hastighed til montage- og indsættelsesopgaver i det horisontale plan. De er kendt for deres høje hastighed og præcision i horisontale bevægelser, hvilket gør dem perfekte til pick-and-place og montage af små komponenter.

Delta-robotter

Delta-robotter har et parallelt forbindelsessystem med tre arme forbundet til en fælles base, typisk med 3-4 DOF inden for et kuppelformet arbejdsområde. Fordi alle motorer er monteret på den stationære base, reduceres den bevægende masse, hvilket muliggør enestående acceleration til højhastigheds pick-and-place-applikationer, dog med en relativt begrænset nyttelastkapacitet. De er specialiserede i lynhurtige pick-and-place-opgaver med lette emner, ofte set i fødevare- og farmaindustrien.

End-of-Arm Tooling (EOAT)

End-of-arm tooling (EOAT), også kendt som robotarmens end-effector, fastgøres til robottens håndledsflange og gør det muligt for den at interagere med emnet. Fra gribere til procesværktøjer som svejsepistoler, slibemaskiner eller sprøjtedyser, forvandler valget af end-effector robotarmen fra en simpel positioneringsenhed til et funktionelt produktionsværktøj.

Robotprogrammering

De fleste moderne robotarme bruger programmeringsmetoder, der fokuserer på brugervenlighed ved at integrere robot-teach-pendant. Disse håndholdte kontrolenheder giver operatører mulighed for fysisk at guide robotten gennem ønskede bevægelser, optage positioner og skabe bevægelsesbaner uden at kræve avancerede programmeringsfærdigheder. Andre programmeringsmetoder, såsom offline-programmering (oprettelse og simulering af bevægelser i virtuelle miljøer) og tekstbaseret programmering (skrivning af kode direkte i robotspecifikke sprog), er tilgængelige for mere komplekse applikationer, men bruges mindre ofte i daglig drift. Derudover tillader digitale tvillinger – meget nøjagtige virtuelle kopier af fysiske robotter og deres driftsmiljøer – realtidsmonitorering, analyse og optimering af virkelige robotopgavers udførelse. Ved at udnytte digitale tvillinger kan ingeniører forudse og afhjælpe potentielle problemer, forbedre robottens ydeevne og strømline integrationen af komplekse automatiseringsopgaver.

Robotdrift og integration

Robotarmens kontrolsystem udfører de programmerede instruktioner og sikrer nøjagtighed på trods af variabler som nyttelastvægt eller position. Det beregner de præcise bevægelser, der kræves for, at hvert led kan bevæge end-effectoren langs den ønskede bane (en proces kaldet invers kinematik). Servomotorer positionerer armen baseret på feedback fra sensorer, der overvåger position, kraft og miljø. Moderne industrielle robotarme opererer sjældent isoleret. De fungerer som en del af større automatiserede systemer og kommunikerer med maskinsynssystemer, sikkerhedssystemer, udførelsessystemer (MES), programmerbare logikstyringer (PLC'er) og andre controllere. Denne integrationsevne gør robotarme til intelligente komponenter i smarte fabrikker, der er i stand til at reagere på dynamiske produktionsbehov.

Anvendelsesområder for Robotarme

Industrielle og kollaborative robotarme er bemærkelsesværdigt alsidige, med specifikke designs optimeret til forskellige applikationer på tværs af forskellige produktions- og emballage-/materialehåndteringslandskaber. At forstå de almindelige typer af robotarme og deres ideelle anvendelsesscenarier hjælper dig med at vælge den rigtige robotløsning til dine specifikke operationelle opgaver eller udfordringer.

• Materialhåndtering: Robotarme udmærker sig i materialhåndteringsapplikationer, strømliner processer og optimerer effektiviteten. Deres evne til at udføre pick-and-place-operationer med hastighed og præcision gør dem ideelle til opgaver som overførsel af komponenter mellem arbejdsstationer, sortering og organisering af materialer og emballering af færdige produkter.
• Montage: Når det kommer til montage, demonstrerer robotarme deres fingerfærdighed og præcision. De kan udføre indviklede montageopgaver, såsom indføring af dele, skruning, dispensering af klæbemidler eller tætningsmidler og andre fastgørelsesoperationer, med konstant nøjagtighed og repeterbarhed.
• Inspektion og kvalitetskontrol: Robotarme udstyret med visionsystemer og sensorer kan udføre grundige inspektioner og kvalitetskontrol, hvilket sikrer, at produkter lever op til strenge standarder. De kan udføre visuelle inspektioner, identificere defekter eller anomalier, måle dimensioner og udføre forskellige tests for at verificere produktets integritet.
• Maskinpasning: Robotarme kan automatisk ilægge og aflæse maskiner, hvilket øger udnyttelsesgraden og reducerer behovet for manuelt arbejde ved gentagne opgaver.
• Svejsning og maling: Med deres præcise bevægelse er robotarme ideelle til automatisering af svejse- og malerprocesser, hvilket sikrer ensartet kvalitet og reducerer spild.

Fordele ved Robotarme

Fordelene ved robotarme omfatter forbedret effektivitet, konsistens og sikkerhed, samtidig med at produktionen gøres mere forudsigelig for at optimere driften og reducere omkostningerne.

• Konsistens og kvalitet: Robotarme er designet til at udføre gentagne bevægelser ekstremt nøjagtigt – ofte målt i hundrededele eller endda tusindedele af en millimeter – og leverer konsistent kvalitet uanset skift, operatørtræthed eller miljøfaktorer. Dette omsættes til lavere fejlprocenter og omkostningerne forbundet med omarbejde samt højere kundetilfredshed.
• Forbedret konkurrenceposition: Ved at udnytte robot- og automatiseringsteknologi kan producenter hurtigt reagere på skiftende markedskrav og operere økonomisk på trods af inkonsekvent og dyr arbejdskraft. Robotter tilbyder konsekvent 24/7 produktionskapacitet og eliminerer skift-til-skift-variation, hvilket resulterer i øget gennemløb og mere forudsigelige outputrater for bedre produktionsplanlægning.
• Arbejdspladssikkerhed: Automatisering af farlige, gentagne eller ergonomisk udfordrende opgaver med cobot- og robotarme hjælper arbejdsgivere med at forbedre arbejdspladssikkerheden. Robotarmimplementering bidrager til reducerede arbejdsulykker, minimeret eksponering for farlige miljøer eller materialer og nedsatte langsigtede helbredsproblemer relateret til gentagne bevægelser.
• Stabilisering af arbejdsomkostninger: Robotarme giver forudsigelige driftsomkostninger, der ikke påvirkes af udsving på arbejdsmarkedet. Dette gør producenter mindre afhængige af knappe faglærte arbejdere til gentagne opgaver og hjælper med at sænke langsigtede uddannelsesomkostninger til rutineoperationer.
• Procesforbedring og dataopsamling: Moderne robotsystemer indsamler driftsdata, der gør det muligt at overvåge produktionsmålinger i realtid. Informationen indsamlet af robotarme kan hjælpe med at identificere procesforbedringsmuligheder og tilbyde forbedret sporbarhed for kvalitetskontrol eller lovgivningsmæssig overholdelse.
• Fleksibilitet og tilpasningsevne: I modsætning til fast automatiseringsudstyr, der kun kan udføre en enkelt funktion, kan robotarme programmeres til at påtage sig en bred vifte af opgaver, lige fra simple pick-and-place-operationer til indviklet montage eller automatiserede inspektionsprocesser. Denne alsidighed gør dem til værdifulde aktiver, der er centrale for robot- og automatiseringsstrategierne for producenter af alle størrelser.

Overvejelser ved valg af robotarm

Før du investerer i en industriel robotarm, er det afgørende at evaluere de rigtige faktorer for at sikre, at din robot- eller cobot-arm stemmer overens med dine operationelle mål, budget og vækstbane.

• Applikationsvurdering: Begynd med at analysere dine operationer grundigt for opgavegentagelighed, ergonomiske bekymringer eller kvalitetsproblemer. Udvikl specifikationer for det passende robotsystem baseret på krav som nyttelast og nøjagtighed samt volumen- og variabilitetsbehov. Kend dit arbejdsområdes layout og eventuelle størrelsesbegrænsninger for at sikre robotarmens kompatibilitet.
• Nyttelast, rækkevidde og funktionalitet: Uanset om det er pick-and-place, pallettering eller svejsning, er det afgørende at vælge en robot med tilstrækkelig rækkevidde og nyttelast til din specifikke applikation. Forstå den maksimale vægt, robotten vil bære, inklusive værktøj eller dele, og den afstand armen kan strække sig fra sin base for at udføre opgaver effektivt. Undersøg hastigheden for at beregne cyklustider, og se på repeterbarhed for at forstå, hvor tæt robotten kan vende tilbage til et specifikt punkt – afgørende for højpræcisionsapplikationer.
• Omkostninger og ROI-overvejelser: Mens den initiale investeringspris for en robotarm nogle gange kan virke højere end manuelle alternativer på kort sigt, overgår robotarmens samlede omkostninger over den operationelle levetid typisk, når man tager højde for arbejdsbesparelser, kvalitetsforbedringer og øget gennemløb. Omkostningstransparens hjælper med at forstå virkningen af robot- og cobot-arme på udgifter, beregne forventet ROI og holde sig inden for budgettet.
• Sikkerhedsudstyr og funktioner: Sikkerhed kommer først, og moderne robotarme leveres med forskellige sikkerhedsmekanismer, især cobot-robotarm-modeller. Se efter arme, der er i overensstemmelse med sikkerhedsstandarder som ISO 10218, og vælg funktioner som kraft-moment-sensorer, kollisionsdetekteringsteknologi og kompatibilitet med eksterne sikkerhedsanordninger som områdescannere og lysgardiner.
• Robotprogrammering og brugervenlighed: Er robotarmen intuitiv eller overdrevent teknisk? Visuel programmering og drag-and-drop-grænseflader kan hjælpe med at reducere indlæringskurven ved at adoptere ny teknologi, og mange cobot- og robotarme tillader “teach by demonstration”, hvilket minimerer programmeringskrav. Integration med PLC-systemer og andre controllere med populære programmeringssprog er vigtig for komplekse miljøer.
• Fleksibilitet og skalerbarhed: Evaluer, om robotten kan skifte opgaver, tilpasse sig nye linjer eller integreres med modulære systemer som robotforlængere eller lineære gantry-enheder. Dette giver større fleksibilitet og skalerbarhed, hvilket muliggør nem rekonfiguration eller udvidelse af dit system, efterhånden som produktionsbehovene udvikler sig.
• Robot End-of-Arm Tooling (EOAT): EOAT'er gør det muligt for robotarmen at interagere med produktet for at udføre forskellige opgaver – det er gribere, svejsere eller sugekopper, der håndterer nyttelasten.
• Support og vedligeholdelse: Du køber ikke bare en robotarm – du køber ind i et support-økosystem. Vælg en leverandør, der tilbyder omfattende support til installation, træning og vedligeholdelse af din robotarm, hvilket sikrer en succesfuld overgang til automatiseret produktion.

Bedste praksis for implementering af robotarm

Det er afgørende at maksimere værdien af din robotarminvestering og undgå almindelige faldgruber med bedste praksis på tværs af design-, implementerings- og vedligeholdelseslivscyklussen. Lad os dykke ned i de bedste praksis for implementering af robotautomatisering i dit anlæg.

• Proces-først tilgang: Analyser dit workflow, belastningsegenskaber og systemkrav grundigt, inklusive nyttelastens dimensioner og dit fabriksaftryk. Standardiser komponenter og præsentationsmetoder, hvor det er muligt, og eliminer unødvendig kompleksitet, der kan kompromittere roboteffektiviteten. For producenter, der lige er begyndt deres automatiseringsrejse, giver det at starte med klart definerede mål og vælge passende applikationer grundlaget for succes.
• Strategisk robotvalg: Vælg en løsning baseret på applikationskrav, ikke kun prisen på robotarmen. Match nyttelastkapacitet og rækkevidde til din applikation med passende sikkerhedsmargener, og overvej fremtidige fleksibilitetsbehov.
• EOAT-excellence: Invester tilstrækkeligt i højkvalitets end-effectorer, da de direkte påvirker systemets kapacitet. Vælg modulært og tilpasningsdygtigt værktøj, der passer til forskellige produkttyper og størrelser. Overvej vægtoptimering af dit værktøj for at maksimere robottens ydeevne.
• Optimering af arbejdsområde: Design cellelayouts, der minimerer robotbevægelsesbehov og optimerer robotplacering for at maksimere den effektive arbejdsområdedækning. Overvej robotrækkeviddeforlængere eller lineære gantry-systemer, hvor udvidede arbejdsområder er nødvendige. Implementer sikkerhedsbedømte sensorer, beskyttelsesbarrierer og veldefinerede arbejdszoner for at sikre sikker drift af robotarme sammen med mennesker og give tilstrækkelig adgang til vedligeholdelse og materialeflow.
• Regelmæssig robotvedligeholdelse og overvågning: Regelmæssig vedligeholdelse er afgørende for optimal ydeevne. Udvikl en vedligeholdelsesplan og brug nøglepræstationsovervågningsteknologier til at identificere potentielle problemer tidligt. Forstå de specifikke nyttelast- og rækkeviddegrænser for din robot eller cobot for at undgå overbelastning, der kan føre til skader.
• Robotik- og automatiseringssystemintegration og dataudnyttelse: Udnyt robotgenererede data til procesforbedring og integrer robotpræstationsdata med produktionssystemer. Skab en kultur for løbende forbedring ved at etablere en formel proces for indsamling af operatørinput og identifikation af forbedringsmuligheder.

Ofte Stillede Spørgsmål (FAQ)

Industrielle robotarme repræsenterer en af de mest alsidige og værdifulde teknologier, der er tilgængelige for producenter, der søger en konkurrencefordel på et stadig mere udfordrende globalt marked. Fra kollaborative robotter, der arbejder side om side med mennesker, til sofistikerede multi-aksede robotarme, der udfører komplekse opgaver med enestående præcision, tilbyder disse bemærkelsesværdige maskiner producenter en skalerbar robotplatform for bæredygtig vækst.

De organisationer, der opnår størst succes, behandler robotautomatisering ikke som et engangsprojekt, men som en strategisk kapacitet, der udvikler sig i takt med deres forretning. Ved at forstå de forskellige typer robotarme og deres applikationer kan virksomheder træffe informerede beslutninger, der transformerer produktiviteten og sikrer en fremtidig succes.
