Forstå USB Farvekoder: Kabler og Porte Afsløret

I en verden, hvor USB-forbindelser er lige så almindelige som stikkontakter, har mange af os taget dem for givet. Fra opladning af smartphones til overførsel af store filer, USB er en uundværlig del af vores digitale hverdag. Men har du nogensinde stoppet op og undret dig over, hvorfor USB-kabler og -porte kommer i et spektrum af farver? Disse farver er ikke blot tilfældige æstetiske valg; de er faktisk et vigtigt system af koder, der fortæller os om et kabels eller en ports funktion, hastighed og kompatibilitet. At forstå disse farvekoder kan hjælpe dig med at optimere dine enheders ydeevne, foretage informerede valg ved køb af tilbehør og endda foretage simple reparationer. Lad os dykke ned i den skjulte verden af USB-farver og afdække de hemmeligheder, de bærer på.

Hver farve har en specifik betydning, der indikerer formålet med de ledninger, de repræsenterer indeni et kabel, eller den version og funktionalitet en port tilbyder. Dette standardiserede system sikrer, at uanset producenten, kan brugere hurtigt identificere og anvende de korrekte USB-forbindelser. Uden disse farvekoder ville det være langt sværere at skelne mellem forskellige USB-standarder, hvilket kunne føre til forvirring, suboptimale ydeevne eller endda skade på udstyr. Ved at lære om disse koder får du en dybere forståelse af den teknologi, du bruger dagligt, og du kan udnytte dine enheders fulde potentiale.

USB Kabel Farvekoder: Hvad gemmer sig indeni?

Når du kigger på et typisk USB-kabel, er det ydre ofte ensfarvet og kedeligt. Men under den beskyttende kappe gemmer der sig et lille orkester af ledninger, hver med sin egen farve og funktion. Standard USB-kabler, især dem der følger USB 2.0-specifikationen, indeholder typisk fire ledninger. To af disse ledninger er dedikeret til strømforsyning, mens de to andre håndterer dataoverførslen. At kende disse farver er grundlæggende for at forstå, hvordan USB fungerer, og kan endda være nyttigt, hvis du nogensinde skal reparere et beskadiget kabel.

De Fire Standardfarver

• Rød: Denne ledning er ansvarlig for at levere positivt ladet elektrisk strøm. Den bærer typisk 5 volt jævnstrøm (DC) fra strømkilden til den tilsluttede enhed. Det er strømforsyningen, der får din telefon til at oplade eller din eksterne harddisk til at tænde.
• Sort: Den sorte ledning er jordledningen, også kendt som 'ground'. Den fuldender det elektriske kredsløb og giver et referencepunkt for spændingen. Uden en jordforbindelse kan strømmen ikke flyde korrekt, og kredsløbet vil ikke fungere.
• Hvid: Denne ledning er til positiv dataoverførsel (D+). Sammen med den grønne ledning udgør den et differentielt signalpar, som er afgørende for at sende og modtage data. Differentielle signaler er mindre modtagelige for støj og forstyrrelser, hvilket sikrer en mere pålidelig dataoverførsel.
• Grøn: Den grønne ledning er til negativ dataoverførsel (D-). Ligesom den hvide ledning er den en del af det differentielle signalpar, der gør dataoverførsel mulig. Den komplementære natur af D+ og D- signaler gør USB-kommunikation robust og effektiv.

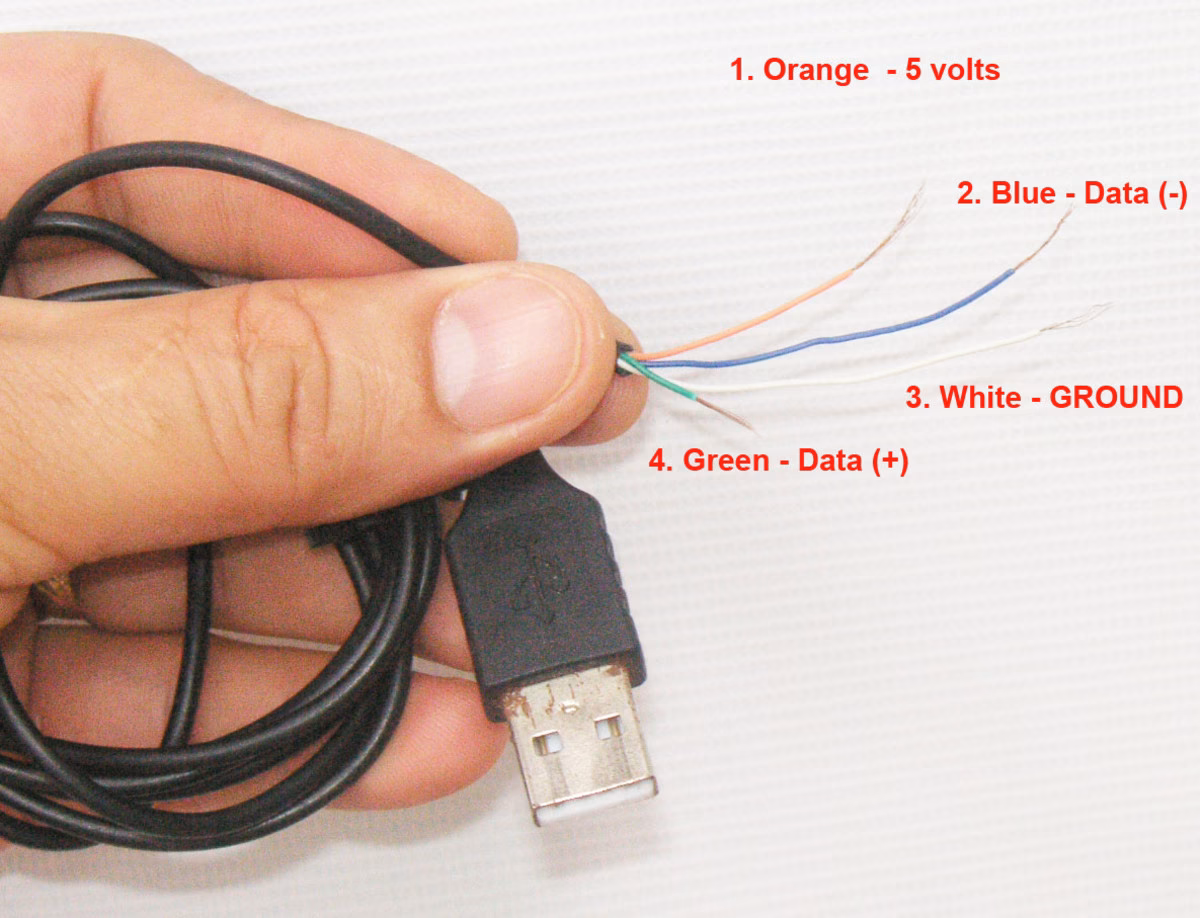

Alternative Farvekoder

Selvom de fire ovennævnte farver er de mest almindelige, kan du i nogle USB-kabler støde på et alternativt farvesæt. Dette er især udbredt i visse specialiserede kabler eller ældre implementeringer. I disse tilfælde kan du finde farver som orange, hvid, grøn og blå:

• Orange: Fungerer som den positive strømledning, ligesom den røde ledning.
• Hvid: Fungerer som jordledningen, ligesom den sorte ledning.
• Grøn: Overfører D+ data, ligesom den standard grønne ledning.
• Blå: Overfører D- data, ligesom den standard hvide ledning.

At kende disse farvekoder kan være utroligt nyttigt. Hvis dit USB-kabel er beskadiget, og du er i stand til at åbne det, kan denne viden potentielt hjælpe dig med at identificere og reparere brudte ledninger i stedet for at skulle købe et helt nyt kabel. Det er dog vigtigt at udvise forsigtighed, når man arbejder med elektriske komponenter.

USB 3.0 og Frem: Hastighedens Evolution

Med introduktionen af USB 3.0 skete der en markant ændring i kablets interne struktur og dermed også i farvekoderne for porte. Hvor USB 2.0 opererer med fire ledninger, udvider USB 3.0 (og nyere standarder som USB 3.1 og USB 3.2) til hele ti ledninger. Denne udvidelse er nødvendig for at understøtte de langt højere dataoverførselshastigheder, kendt som SuperSpeed og SuperSpeed+. De ekstra ledninger består af yderligere to differentielle par, der er dedikeret til højhastighedsdataoverførsel, hvilket gør USB 3.0 betydeligt hurtigere end sin forgænger.

Denne opgradering betyder, at et USB 3.0-kabel kan overføre data med op til 5 Gbps (Gigabit per sekund), hvilket er ti gange hurtigere end USB 2.0's maksimale hastighed på 480 Mbps (Megabit per sekund). Senere iterationer som USB 3.1 Gen 2 og USB 3.2 har yderligere øget hastighederne til henholdsvis 10 Gbps og 20 Gbps. Selvom de specifikke farver for de ekstra ledninger i USB 3.0-kabler kan variere mere end de fire standardledninger, er det primære visuelle signal for SuperSpeed-funktionalitet farven på USB-porten eller -stikket.

USB Port Farvekoder: Et Visuelt Vejkort til Funktionalitet

I modsætning til de interne ledninger, som du sjældent ser, er farven på USB-porte og -stik en åbenlys indikator for deres funktion og den USB-version, de understøtter. Disse farver er standardiserede for at gøre det nemt for dig at identificere, hvilken type USB-forbindelse din enhed har, og hvilken ydeevne du kan forvente. Ved at observere portfarven kan du hurtigt afgøre, om du er ved at tilslutte et langsomt USB 1.x-udstyr, et almindeligt USB 2.0-udstyr eller et lynhurtigt USB 3.x-udstyr. Dette er afgørende for at sikre optimal kompatibilitet og ydeevne mellem dine enheder.

De Mest Almindelige USB Port Farvekoder

• Hvid: Denne farve findes typisk på USB 1.x porte (både Type-A og Type-B). USB 1.x var den første kommercielt tilgængelige USB-standard og tilbød hastigheder på op til 12 Mbps. Selvom sjældne i nye enheder, kan du stadig finde dem på ældre computere og periferiudstyr. Nogle hvide stik kan dog også være kompatible med USB 2.0.
• Sort: Sort er standardfarven for USB 2.0 porte. USB 2.0, også kendt som "Hi-Speed" USB, tilbyder dataoverførselshastigheder på op til 480 Mbps. Dette er den mest udbredte USB-standard og findes på et utal af enheder, fra computere til printere og eksterne drev.
• Blå: En blå port indikerer USB 3.x (oftest USB 3.0 eller USB 3.1 Gen 1). Disse porte understøtter "SuperSpeed" og kan levere dataoverførselshastigheder på op til 5 Gbps. Hvis du har en USB 3.0-kompatibel enhed (f.eks. en ekstern SSD), skal du tilslutte den til en blå port for at opnå de højeste hastigheder.
• Tealblå (Turkisblå): Denne farve repræsenterer USB 3.1 Gen 2 eller USB 3.2, som tilbyder endnu hurtigere "SuperSpeed+" dataoverførselshastigheder på 10 Gbps eller endda 20 Gbps (for USB 3.2 2x2). Hvis du ser en tealblå port, ved du, at du har adgang til nogle af de hurtigste USB-forbindelser, der er tilgængelige.
• Grøn: Grønne USB-porte er ofte forbundet med Qualcomm Quick Charge-teknologi, der muliggør hurtigere opladning af kompatible enheder. De kan også findes på visse specifikke Type-A eller Type-B USB-implementeringer, der er optimeret til strømforsyning eller specifikke funktioner.
• Lilla: Lilla porte ses typisk i forbindelse med Huawei SuperCharge-teknologi. Denne farve bruges primært i Type-A eller USB-C stik på Huaweis egne enheder eller tilbehør, der understøtter deres proprietære hurtigopladningsstandard.
• Gul eller Rød: Disse farver bruges udelukkende til porte og indikerer ofte "højstrøm" eller "sleep-and-charge" porte. En højstrømsport kan levere mere strøm end en standard USB-port, hvilket er ideelt til opladning af strømkrævende enheder som tablets. En "sleep-and-charge" port kan oplade enheder, selv når computeren er slukket eller i dvaletilstand, hvilket er en praktisk funktion for bærbare computere.
• Orange: Orange porte findes primært på industriel hardware og er ofte designet som "high-retention" stik. Dette betyder, at de har en stærkere låsemekanisme, der forhindrer utilsigtet afbrydelse af kablet, hvilket er kritisk i miljøer, hvor vibrationer eller bevægelse kan være et problem.

Tabel: Oversigt over USB Port Farvekoder og Deres Betydning

Praktiske Råd for Brugeren

At forstå USB-farvekoder er mere end blot nørdet viden; det har praktiske anvendelser i din hverdag. Når du skal tilslutte en enhed, kan et hurtigt blik på portens farve fortælle dig, om du udnytter din hardware optimalt. For eksempel, hvis du har en ekstern SSD, der understøtter USB 3.0, og du tilslutter den til en sort USB 2.0-port, vil du ikke opnå de annoncerede høje overførselshastigheder. Din SSD vil stadig fungere, men den vil blive flaskehalsen af den langsommere USB 2.0-standard. For at maksimere ydeevnen skal du altid forsøge at matche den hurtigste enhed med den hurtigste tilgængelige port – det betyder at tilslutte en blå USB 3.0-stik til en blå USB 3.0-port, eller endnu bedre, en tealblå USB 3.1/3.2-stik til en tilsvarende tealblå port.

Derudover kan viden om de gule/røde "sleep-and-charge" porte være utrolig nyttig, især for bærbare computerbrugere. Disse porte giver dig mulighed for at oplade din telefon eller tablet, selv når din bærbare computer er slukket eller i dvale, hvilket eliminerer behovet for en separat vægoplader, når du er på farten. Det er en lille, men betydelig bekvemmelighed, der ofte overses.

Ofte Stillede Spørgsmål om USB Farvekoder

Kan jeg bruge et USB 3.0-kabel i en USB 2.0-port?

Ja, USB er bagudkompatibel. Du kan tilslutte et USB 3.0-kabel (og en USB 3.0-enhed) til en USB 2.0-port. Dog vil dataoverførselshastigheden blive begrænset til USB 2.0's maksimale hastighed (480 Mbps). Du vil altså ikke få glæde af USB 3.0's SuperSpeed-fordele.

Betyder portfarven altid det samme for alle producenter?

For de mest almindelige farver (hvid, sort, blå, tealblå) er der en stærk industristandardisering, der gør, at farverne generelt har den samme betydning på tværs af producenter. Dog kan mere specifikke farver som grøn, lilla, gul, rød og orange have variationer eller være specifikke for visse producenters proprietære teknologier (f.eks. Huawei SuperCharge for lilla, Qualcomm Quick Charge for grøn), men de indikerer stadig en særlig funktionalitet ud over standard dataoverførsel.

Hvad er fordelene ved en "sleep-and-charge" port?

En "sleep-and-charge" port (ofte gul eller rød) giver dig mulighed for at oplade enheder via USB, selv når din computer er slukket eller i dvaletilstand. Dette er praktisk, da du ikke behøver at have computeren tændt eller søge efter en separat stikkontakt for at oplade din telefon, tablet eller andre USB-drevne gadgets.

Hvorfor har nogle USB-C porte ikke en farvekode?

USB-C er en nyere, vendbar stiktype, der kan understøtte mange forskellige standarder (USB 2.0, USB 3.x, Thunderbolt, DisplayPort Alternate Mode osv.). Farvekoder er primært designet til de ældre Type-A og Type-B stik. For USB-C stik er det mere almindeligt at kigge efter symboler (f.eks. et 'SS' for SuperSpeed, et lyn for Thunderbolt) eller at konsultere enhedens specifikationer for at bestemme den understøttede hastighed og funktionalitet.

Er det sikkert at forsøge at reparere et USB-kabel selv?

Mens det teoretisk er muligt at reparere et USB-kabel, især hvis du forstår farvekoderne for ledningerne, anbefales det generelt kun for dem med erfaring inden for elektronik og lodning. Forkert reparation kan føre til funktionsfejl, beskadigelse af tilsluttede enheder eller endda brandfare. For de fleste brugere er det sikrere og mere pålideligt at udskifte et beskadiget kabel med et nyt.

Konklusion

USB-farvekoder er mere end blot en æstetisk detalje; de er en integreret del af USB-standardiseringen, der giver vigtige oplysninger om et kabels interne funktion og en ports ydeevne og specialiserede egenskaber. Fra de fire grundlæggende ledninger i et USB 2.0-kabel, der håndterer strøm og data, til de ti ledninger i et USB 3.0-kabel, der muliggør SuperSpeed, er hver farve et signal. Ligeledes fortæller farven på en USB-port dig med det samme, om den understøtter ældre standarder, lynhurtig dataoverførsel, eller specielle funktioner som hurtig opladning og ”sleep-and-charge”. Ved at forstå disse farvekoder kan du træffe smartere valg, når du køber og bruger dine elektroniske enheder, og sikre, at du altid får den bedste ydeevne og den mest optimale kompatibilitet ud af dine USB-forbindelser. Det er en simpel, men kraftfuld viden, der forvandler en almindelig USB-forbindelse fra et mysterium til et intuitivt værktøj.
