iPhone Opladning Fejl: Er U2 IC (Tristar) Synderen?
Det er en frustrerende oplevelse, når din ellers velfungerende iPhone pludselig nægter at lade op. Du har måske allerede udskiftet opladningsporten og batteriet, men problemet fortsætter. Telefonen har været beskyttet i et cover og har aldrig været udsat for væske eller fald. Hvad kan der dog være galt? Selvom der kan være flere årsager til, at en iPhone stopper med at oplade, vil vi i denne artikel fokusere på én specifik årsag: den såkaldte Tristar IC. Hvad er denne chip, og hvorfor er den så vigtig for din iPhones opladningsfunktion?
Hvad er U2 IC (Tristar) Chippen?

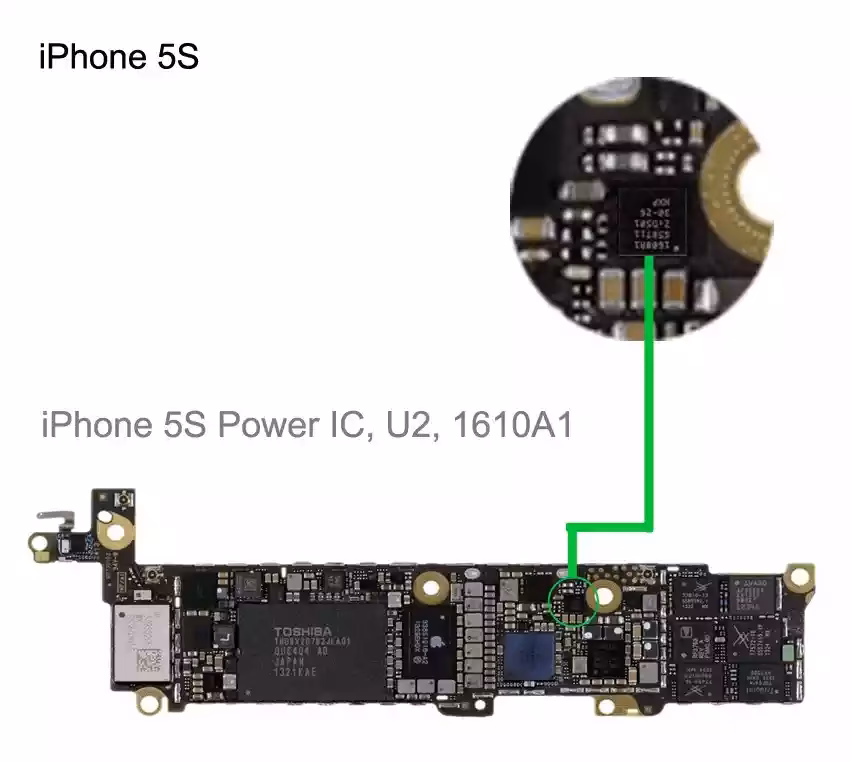

U2 IC, også kendt som Tristar, er en yderst lille mikrochip, der spiller en afgørende rolle i styringen af USB-funktioner, herunder opladning. Dens navn, "U2 IC", stammer fra dens placering på printpladen i iPhone 5, den første enhed Apple brugte chippen i. "IC" står for "integrated circuit", altså en mikrochip, og "U2" er den betegnelse, Apple-ingeniørerne tildelte netop denne chip i skemaet. Det er vigtigt at forstå, at "U" er en standardbetegnelse for mikrochips, mens bogstaver som "D" angiver dioder, "R" modstande og "C" kondensatorer. Tallet efter bogstavet er blot en intern nummerering. Selvom betegnelsen kan variere på tværs af forskellige iPhone-modeller (f.eks. U1700 på iPhone 6 eller andre numre på iPads), er "U2 chip" blevet den mest gængse betegnelse blandt brugere. En mere præcis betegnelse er dog Tristar, da det beskriver chippens funktion, uafhængigt af dens specifikke mærkning på et givent skema.
Hvordan Går Tristar Chippen i Stykker?
Tristar-chippen er kendt for at være delikat. Den er modtagelig for skader forårsaget af spændingsudsving og ustabile elektriske signaler. Disse kan opstå fra billige opladningskabler, vægadaptere eller bilopladere, især dem der ikke er MFi-certificerede. Når Tristar-chippen fejler, kan det manifestere sig på flere måder. Nogle af de mest almindelige symptomer inkluderer: * Ingen opladning eller ingen strøm: Telefonen viser ingen reaktion, når den tilsluttes en oplader. * Hurtig batteriudladning: Batteriet tømmes usædvanligt hurtigt, selv når telefonen ikke er i brug. * Ingen USB-forbindelse til computer: Computeren genkender ikke telefonen, når den tilsluttes via USB. * Fejlmeddelelser: "Tilbehør understøttes ikke" eller lignende fejlmeddelelser i iOS. * Skærmfejl: Blå eller røde skærme (Blue Screen of Death/Red Screen of Death). * Kernel Panic/Bootloop: Telefonen går i en genstartsløkke. * Ingen digital lydudgang: Problemer med lyd via Lightning-porten (f.eks. med iPhone 7 og nyere). * Fejl ved opdatering/gendannelse: Specifikke fejl som 9, 4005, 4013 eller 4014. * Pludselig død: Telefonen viser ingen tegn på liv overhovedet.
Fejlfinding: Udelukkelse af Andre Årsager
Før du konkluderer, at Tristar-chippen er problemet, er det vigtigt at udelukke andre mulige årsager. De mest almindelige syndere udover Tristar er opladningsporten (dock-stikket) og selve batteriet. 1. Opladningsporten (Dock-stikket):Medmindre der er synlige tegn på fysisk skade på opladningsporten, eller der sidder snavs eller fnug fast i den, er sandsynligheden for, at porten er problemet, meget lille. Dock-stikket er i bund og grund en forlængelse af ledninger fra ydersiden til logic board. Fejl i selve porten er sjældne, hvis den ikke er beskadiget. * Testmetode: I stedet for at udskifte den eksisterende port med det samme, kan du prøve at frakoble den fra logic board og tilslutte en kendt god ny port. Lad den nye port ligge løst oven på den gamle. Hvis problemet fortsætter, er porten sandsynligvis ikke årsagen. 2. Batteriet:Batterier har en begrænset levetid og kan fejle. Dog, hvis din enhed er mindre end 2 år gammel, er det usandsynligt, at batteriet er defekt. Batterier fejler typisk gradvist over tid, ikke pludseligt. Hvis din telefon holdt op med at oplade fra den ene dag til den anden, kan du med stor sandsynlighed udelukke batteriet som den primære årsag, især efter du har udelukket opladningsporten. * Testmetode: Ligesom med opladningsporten behøver du ikke fjerne det gamle batteri. Frakobl batteristikket fra logic board og tilslut et kendt godt nyt batteri. Flex-kablet på batteriet er typisk langt nok til dette. Hvis telefonen stadig ikke lader, peger det yderligere på et problem med Tristar-chippen.
Hvordan Bekræfter Man Tristar-problemet?
Der findes ingen enkeltstående test, der med 100% sikkerhed kan diagnosticere en defekt Tristar-chip. Diagnosen stilles ofte ved at udelukke de andre muligheder (opladerport og batteri) og observere specifikke symptomer. En effektiv metode er at bruge et USB-ammeter. Når du tilslutter din iPhone til en strømkilde via et ammeter, kan du aflæse både spændingen (som ideelt set skal være omkring 5V) og strømforbruget i ampere (A). En iPhone 5-serie bør trække omkring 1A, mens en iPhone 6-serie kan trække op til 1.5-2A. Et strømforbrug på over 0.5A indikerer, at telefonen oplader. Hvis ammeteret viser 0A, selv efter at have udelukket problemer med opladningsport og batteri, er der en stærk indikation af en defekt Tristar-chip.
Løsninger og Forebyggelse

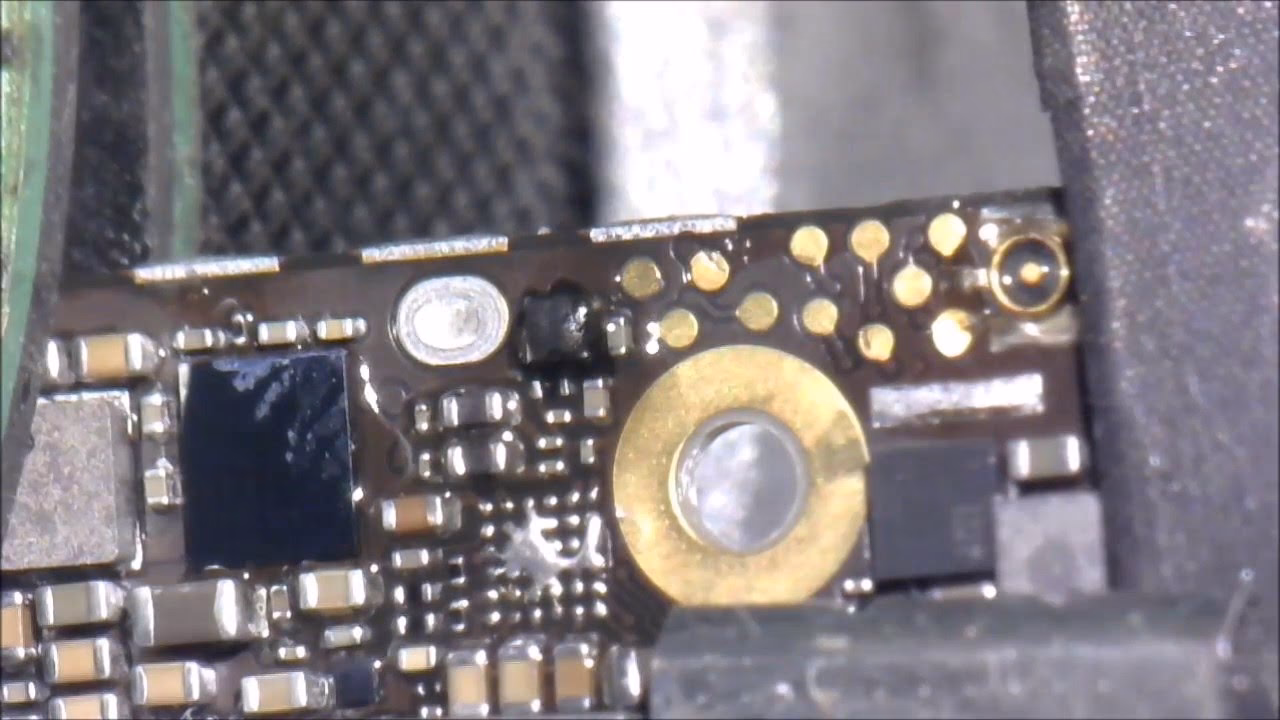

1. Forebyggelse er Nøglen!Som nævnt er Tristar-chippen følsom over for spændingsudsving og elektrisk støj. Den bedste måde at beskytte din iPhone på er ved at bruge MFi-certificerede opladningskabler og adaptere. MFi (Made for iPhone/iPad/iPod) programmet sikrer, at tredjepartsprodukter lever op til Apples kvalitetsstandarder. * Undgå billige kopiprodukter: Opladere og kabler købt i kiosker eller supermarkeder er ofte af lav kvalitet og kan indeholde komponenter, der udsætter din iPhone for skadelige spændingsudsving. * Se efter MFi-logoet: Sørg altid for, at emballagen til dit opladerudstyr har det officielle MFi-logo. Vær opmærksom på, at formuleringer som "fungerer med..." eller "designet til..." ikke er det samme som MFi-certificering. 2. Reparation af Tristar IC:Hvis din Tristar-chip er defekt, kræver reparationen lodning på et meget lille og komplekst printkort. Dette er en opgave, der kræver specialiseret udstyr og ekspertise. Kun få værksteder er i stand til at udføre denne form for mikrolodning. * Find et professionelt værksted: Søg efter autoriserede eller velrenommerede reparationstjenester, der specialiserer sig i iPhone-reparationer, herunder mikrolodning. * Send din enhed ind: Hvis du ikke kan finde et lokalt værksted, kan du overveje at sende din iPhone til et reparationscenter, der tilbyder denne service.
Kompatibilitet af Tristar IC
Den nyere 1610A3 (Tristar 2) chip er bagudkompatibel med tidligere versioner (1610A2, 1610A1) og bruges i en række Apple-enheder: iPhone:* iPhone 5C (U2) * iPhone 5S (U2) * iPhone 6 (U1700) * iPhone 6 Plus (U1700) * iPhone 6S (U4500) * iPhone 6S Plus (U4500) * iPhone SE (U4500) iPad:* iPad Mini 2 (U1300) * iPad Mini 3 (U1300) * iPad Mini 4 (U1300) * iPad Air (U6000) * iPad Air 2 (U3500)
Afsluttende Betragtninger
Problemer med opladning på iPhones kan være komplekse, men ved at forstå rollen af U2 IC (Tristar) chippen og følge de nævnte fejlfindingstrin, kan du bedre diagnosticere problemet. Husk altid at prioritere forebyggelse ved at bruge MFi-certificerede opladningsprodukter for at beskytte din enhed mod potentielle skader. Hvis din iPhone oplever opladningsproblemer, og du har udelukket de mere almindelige årsager, er det sandsynligvis tid til at undersøge muligheden for en reparation af Tristar-chippen.
