Guide til Reparation af Defekte IC'er i Telefoner

Moderne smartphones er vidundere af ingeniørkunst, spækket med mikroskopisk elektronik, der arbejder i perfekt harmoni. Blandt de mest kritiske komponenter er de integrerede kredsløb, bedre kendt som IC'er (Integrated Circuits). Disse små, men mægtige chips er hjernerne bag utallige funktioner, fra strømstyring og Wi-Fi til lyd og opladning. Når en IC svigter, kan det medføre en række frustrerende problemer, der gør din telefon ubrugelig. At udskifte en defekt IC er en af de mest avancerede reparationer, man kan udføre på en smartphone, og det kræver en kombination af specialværktøj, omfattende viden og, frem for alt, utrolig præcision og tålmodighed. Denne guide vil føre dig gennem processen, men det er vigtigt at understrege, at dette er en højrisikoprocedure, der let kan føre til yderligere skade på din enhed, hvis den ikke udføres korrekt.

Formålet med denne artikel er at give en detaljeret forståelse af, hvad det indebærer at reparere en defekt IC. Det er ikke en opfordring til, at alle skal kaste sig ud i denne reparation uden erfaring, men snarere en informationskilde for dem, der ønsker at forstå kompleksiteten bag mobilreparation på komponentniveau. Husk, at ethvert forsøg på reparation på egen hånd sker på egen risiko, og at professionel assistance ofte er den sikreste vej.

Forståelse af IC'er og Deres Funktion

En IC er en samling af elektroniske kredsløb bygget på et lille halvlederchip, typisk silicium. Disse chips er designet til at udføre specifikke funktioner og findes i stort set al moderne elektronik. I en smartphone kan du finde IC'er, der styrer alt fra processorens strømforsyning (PMIC - Power Management IC) og opladningsfunktionalitet (Charging IC) til trådløse forbindelser (Wi-Fi/Bluetooth IC), lydbehandling (Audio IC) og lagring (NAND Flash IC). En fejl i selv en enkelt IC kan lamme hele funktioner eller endda gøre telefonen fuldstændig død.

Typiske årsager til IC-fejl

• Fysisk skade: Stød, fald eller pres kan forårsage mikroskopiske brud i IC'ens lodninger eller selve chippen.
• Vandskade: Korrosion fra vand kan ødelægge de fine forbindelser og forårsage kortslutninger.
• Overophedning: Langvarig udsættelse for høj varme kan nedbryde materialerne i IC'en eller dens lodninger.
• Elektriske spidser: Pludselige spændingsudsving (f.eks. fra en defekt oplader) kan overbelaste og beskadige IC'en.
• Produktionsfejl: Selvom sjældent, kan en IC have en iboende fejl, der først viser sig efter en vis tids brug.

Tegn på en defekt IC

At diagnosticere en defekt IC kan være udfordrende, da symptomerne ofte kan ligne dem for andre komponentfejl. Dog er der nogle almindelige tegn, der kan pege i retning af en IC-fejl:

• Telefonen vil ikke tænde, men tager stadig strøm (kan blive varm).
• Batteriet drænes ekstremt hurtigt, selv når telefonen ikke er i brug.
• Specifikke funktioner (f.eks. Wi-Fi, Bluetooth, lyd, opladning) holder pludselig op med at virke, uden at der er sket fysisk skade.
• Telefonen genstarter konstant, fryser eller oplever uforklarlige nedbrud.
• Ingen opladning, selv med en fungerende oplader og batteri.
• Telefonen bliver usædvanligt varm i et specifikt område, selv under let brug.

En korrekt diagnose kræver ofte specialudstyr som multimetre, termiske kameraer og et dybtgående kendskab til telefonens skematiske diagrammer for at isolere den specifikke defekte IC.

Nødvendige Værktøjer og Forberedelse

Før du overhovedet overvejer at udskifte en IC, skal du have det rigtige udstyr. Dette er ikke en reparation, der kan udføres med standardværktøj:

• Varmluftstation (Hot Air Rework Station): Afgørende for at opvarme lodningerne under IC'en uden at beskadige nærliggende komponenter. Præcis temperaturkontrol er et must.
• Mikroskop: En stereomikroskop med god forstørrelse (typisk 7x-45x) er uundværlig for at se de små komponenter og udføre præcise bevægelser.
• Præcisionspincet: Forskellige typer, herunder buede og lige, til at håndtere de små komponenter.
• Skarpt, fladt værktøj (f.eks. et tyndt metalspatel eller specielt IC-løfteværktøj): Til forsigtigt at løfte den defekte IC.
• Loddekolbe med fint spids: Til rengøring af loddepuder og eventuelt re-balling.
• Loddetin og loddepasta/flux: Specifikke typer til BGA (Ball Grid Array) komponenter. Lavt smeltende loddetin kan være nyttigt.
• Desolder Wick (loddefletning) og isopropylalkohol: Til grundig rengøring af bundkortet.
• ESD-sikker måtte og armbånd: For at forhindre elektrostatisk afladning, som kan ødelægge komponenter.
• Termisk tape/aluminiumstape: Til at beskytte nærliggende komponenter, især CPU'en, mod varme.
• Ny IC: Den korrekte erstatnings-IC, ofte købt fra specialiserede leverandører.
• Re-balling skabelon og kugler (hvis IC'en skal re-balles): Nogle nye IC'er kommer pre-balled, andre kræver, at du selv påfører nye loddekugler.

Forberedelse af arbejdsområdet: Sørg for et rent, godt oplyst og ventileret arbejdsområde. Brug altid ESD-beskyttelse for at undgå at beskadige følsom elektronik.

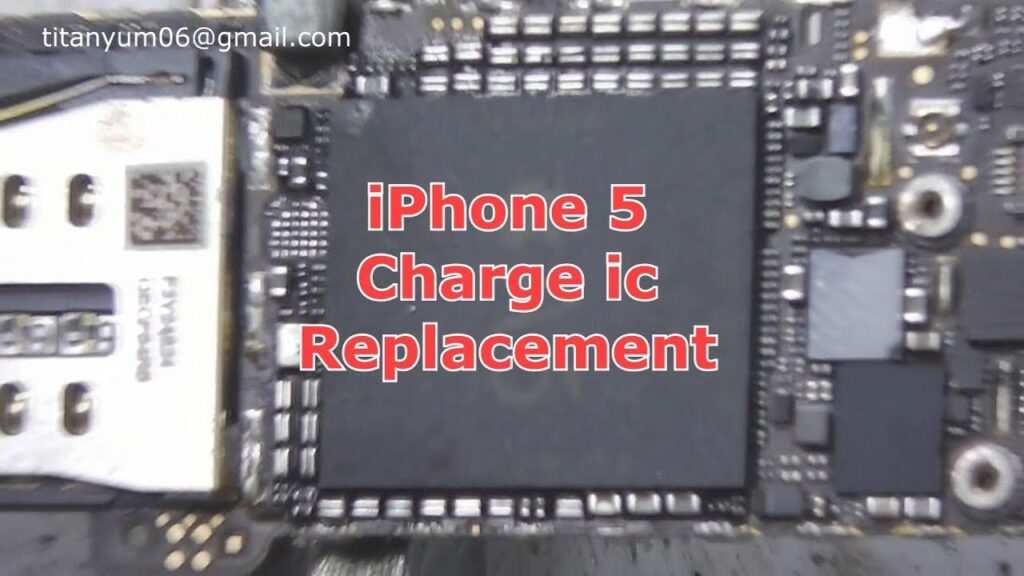

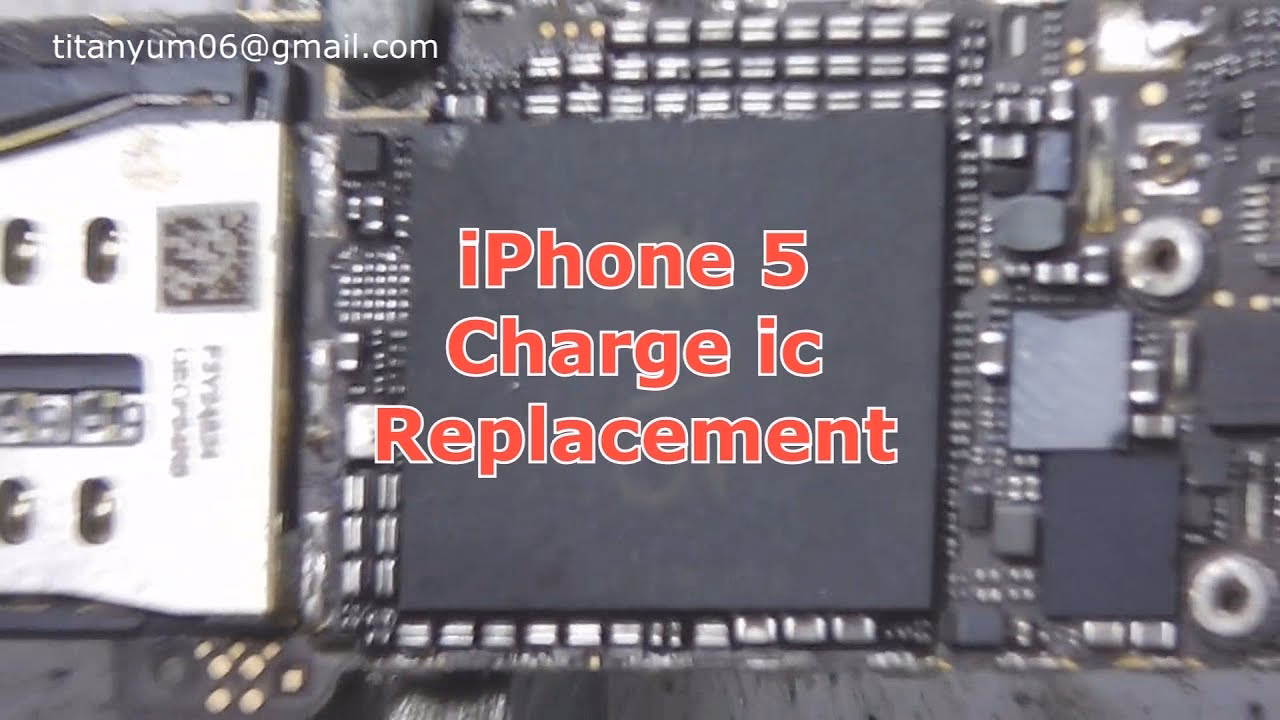

Trin-for-trin guide til IC-udskiftning

Denne proces er yderst følsom og kræver en rolig hånd samt en dyb forståelse for de involverede materialer. Følg trinene nøje, men husk, at dette er en simplificeret version af en kompleks procedure.

1. Demontering og Diagnose

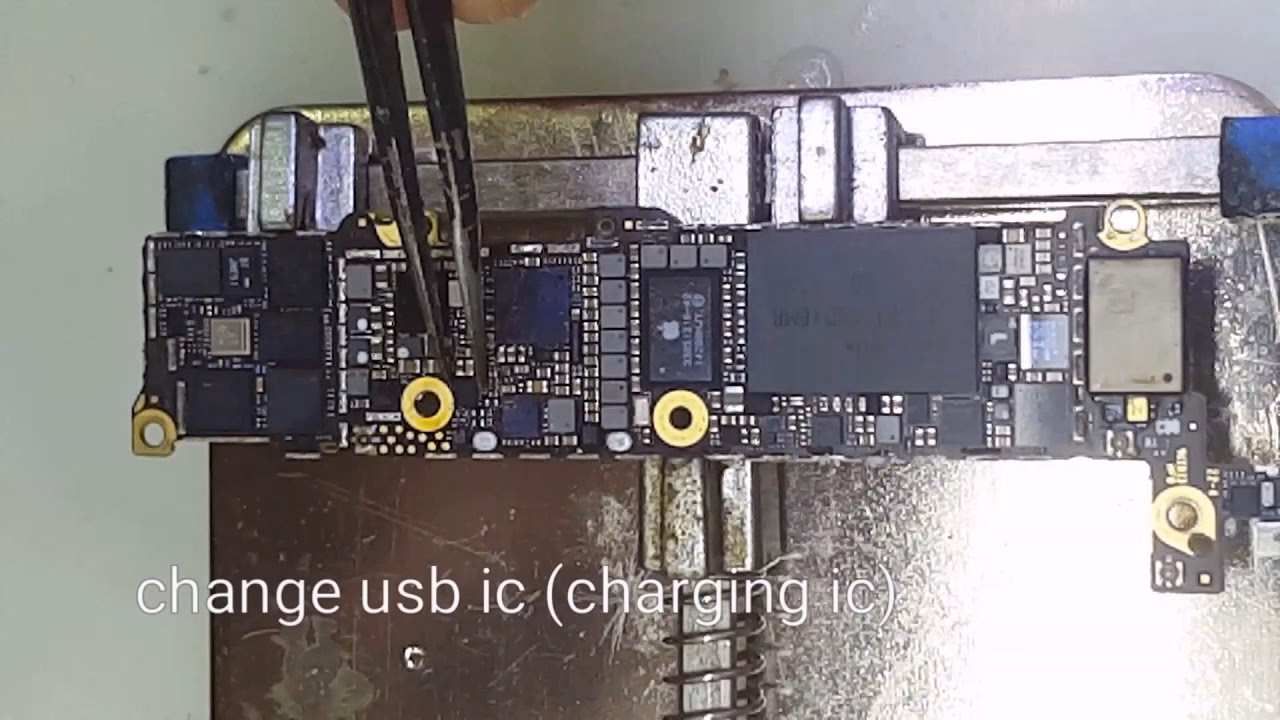

Først skal telefonen skilles ad, og bundkortet fjernes. Placer bundkortet sikkert i en holder under mikroskopet. Identificer den defekte IC. Hvis du er i tvivl, kan termisk kamera eller skematiske diagrammer hjælpe med at lokalisere den.

2. Beskyttelse af Nærliggende Komponenter

Dette er et kritisk trin. Mange IC'er sidder tæt på andre følsomme komponenter, især CPU'en (processor), som er yderst sårbar over for overophedning. Dæk omhyggeligt alle omkringliggende komponenter, især CPU'en, med varmebestandig tape (f.eks. Kapton tape eller aluminiumstape). Sørg for, at tapen sidder tæt og dækker fuldstændigt.

3. Løftning af den gamle IC

Påfør en lille mængde flux omkring kanterne af den defekte IC. Flux hjælper loddetinnet med at smelte jævnt og reducerer overfladespændingen.

• Indstil din varmluftstation til den korrekte temperatur for den specifikke IC og loddetin (typisk mellem 300°C og 400°C, afhængig af type og udstyr). Brug en dyse, der passer til IC'ens størrelse.
• Anvend varme jævnt over IC'en i cirkulære bevægelser. Hold varmluftsdysen i en konstant afstand (typisk 1-2 cm) og bevæg den for at forhindre overophedning af et enkelt punkt.
• Mens du opvarmer, placer forsigtigt dit skarpe, flade værktøj under IC'en. Når loddetinnet smelter, vil IC'en "flyde" en smule. På dette præcise tidspunkt skal du forsigtigt vrikke IC'en løs og løfte den lige op med dit værktøj. Vær ekstremt forsigtig med ikke at skade loddepuderne på bundkortet. Hvis IC'en ikke slipper let, er loddetinnet ikke smeltet nok. Forsøg ikke at tvinge den af.

4. Rengøring af Bundkortet

Efter at have fjernet den gamle IC, vil der være rester af loddetin og lim (underfill) på loddepuderne. Dette skal fjernes fuldstændigt for at sikre en god forbindelse for den nye IC.

• Påfør mere flux på de nu blotlagte loddepuder.
• Brug din loddekolbe med en ren spids og desolder wick til forsigtigt at fjerne overskydende loddetin fra hver pude. Bevæg loddekolben og wick langsomt hen over puderne.
• Når det meste loddetin er fjernet, rengør området grundigt med isopropylalkohol og en fnugfri klud eller vatpind for at fjerne limrester og flux. Bundkortet skal være helt rent og glat, uden buler af loddetin eller lim.

5. Forberedelse af den nye IC (Re-balling)

Hvis din nye IC ikke er "pre-balled" (dvs. den har ikke allerede små loddekugler på undersiden), skal du udføre en proces kaldet re-balling.

• Placer den nye IC i en re-balling skabelon, der passer til dens fodspor.
• Påfør loddepasta eller små loddekugler over skabelonen, så de falder ned i hullerne og sætter sig på IC'ens puder.
• Opvarm forsigtigt IC'en med varmluft, indtil loddekuglerne smelter og danner perfekte, ensartede kugler på alle puder. Lad den køle af.

6. Placering af den nye IC

Dette trin kræver ekstrem præcision.

• Påfør en meget lille mængde frisk flux på loddepuderne på bundkortet.
• Placer den nye, re-ballede IC omhyggeligt på bundkortet. Vær opmærksom på dens orientering (der er ofte en lille prik eller hak på IC'en og bundkortet, der indikerer retningen). Brug mikroskopet til at sikre, at hver loddekugle på IC'en er perfekt justeret over sin tilsvarende pude på bundkortet.

7. Genlodning af den nye IC

Når IC'en er korrekt placeret, skal den loddes fast.

• Anvend varme med din varmluftstation, præcis som du gjorde, da du fjernede den gamle IC. Bevæg dysen i cirkulære bevægelser over IC'en.
• Under opvarmning vil du se, at IC'en "sætter sig" eller "flyder" en smule, når loddekuglerne smelter og forbinder sig med puderne på bundkortet. Det er et tegn på, at lodningen er vellykket.
• Når IC'en har sat sig, fjern varmen, og lad bundkortet køle helt ned, før du rører ved det eller fjerner den beskyttende tape.

8. Rengøring og Samling

Når bundkortet er afkølet, fjern forsigtigt al beskyttende tape. Rengør området omkring den nyligt installerede IC med isopropylalkohol for at fjerne overskydende flux. Inspicer under mikroskopet for at sikre, at alle lodninger ser rene og intakte ud, og at der ikke er nogen kortslutninger. Saml derefter telefonen igen og test alle funktioner.

Risici og Udfordringer ved IC-udskiftning

Som nævnt er dette en yderst risikabel reparation. Her er nogle af de største udfordringer:

• Overophedning: For meget varme, eller varme anvendt forkert, kan beskadige IC'en selv, nærliggende komponenter (især CPU og RAM), eller endda delaminere bundkortet.
• Forkerte værktøjer/teknikker: Brug af forkert varmeindstilling, dysestørrelse eller et forkert løfteværktøj kan forårsage uoprettelig skade.
• Ukorrekt placering: Hvis den nye IC ikke er perfekt justeret, vil den ikke fungere korrekt, eller den kan kortslutte.
• Urene puder/lodninger: Rester af gammelt loddetin eller lim kan forhindre en solid forbindelse, hvilket fører til intermitterende fejl eller fuldstændig funktionssvigt.
• Skade på loddepuder: At trække den gamle IC af for tidligt eller med for stor kraft kan fjerne de små loddepuder fra bundkortet, hvilket gør reparationen umulig.
• Diagnosevanskeligheder: At finde den præcise defekte IC kræver ofte avanceret udstyr og viden.

Professionel Hjælp kontra Gør-det-selv

Overvejer du at kaste dig ud i denne reparation, er det vigtigt at veje fordele og ulemper ved en gør-det-selv-tilgang mod professionel reparation.

For de fleste brugere er gør-det-selv IC-udskiftning ikke realistisk eller anbefalesværdig. Det er en opgave, der bedst overlades til erfarne mikro-loddeteknikere.

Forebyggelse af fremtidige IC-problemer

Selvom nogle IC-fejl er uundgåelige (f.eks. produktionsfejl), kan du tage skridt til at minimere risikoen for fremtidige problemer:

• Brug originale opladere og kabler: Undgå billige tredjepartsopladere, der kan levere ustabil spænding.
• Beskyt mod fysisk skade: Brug et robust cover og skærmbeskytter. Undgå at tabe telefonen.
• Hold den tør: Undgå eksponering for vand eller høj fugtighed. Selv "vandtætte" telefoner kan fejle under visse forhold.
• Undgå overophedning: Undlad at bruge telefonen i direkte sollys i længere perioder eller under tunge, strømkrævende opgaver uden tilstrækkelig ventilation. Fjern coveret under intense spil eller opladning, hvis telefonen bliver meget varm.
• Regelmæssig softwareopdatering: Softwarefejl kan i sjældne tilfælde overbelaste hardware, selvom dette er mere en indirekte årsag.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor går IC'er i stykker?

IC'er kan gå i stykker på grund af fysisk skade (fald, stød), vandskade, overophedning, pludselige spændingsudsving, brug af uoriginale opladere, eller sjældnere, grundet produktionsfejl.

Kan alle IC'er udskiftes?

Teoretisk set ja, men i praksis afhænger det af tilgængeligheden af reservedele, kompleksiteten af lodningen (nogle IC'er er mere integrerede og svære at udskifte), og omfanget af den øvrige skade på bundkortet. Nogle IC'er er også bundet til specifikke enheder via software (f.eks. Face ID-komponenter), hvilket gør udskiftning sværere.

Er det sikkert at gøre det selv?

For de fleste er det ikke sikkert. Reparation af IC'er kræver specialiseret udstyr, omfattende viden om mikro-lodning og en høj grad af præcision. Uden den rette erfaring er risikoen for at forårsage yderligere, uoprettelig skade på din telefon meget høj.

Hvad hvis jeg ødelægger mere, mens jeg prøver at reparere det selv?

Hvis du beskadiger andre komponenter, ødelægger loddepuderne på bundkortet, eller kortslutter telefonen under reparationen, kan det gøre telefonen uoprettelig. I sådanne tilfælde vil en professionel reparation ofte være umulig eller uforholdsmæssigt dyr.

Hvor kan jeg købe nye IC'er?

Nye IC'er kan købes fra specialiserede leverandører af mobilreparationsdele, ofte online. Det er vigtigt at sikre, at du køber den korrekte model og version af IC'en, da selv små forskelle kan gøre den uforenelig.

Afslutningsvis er reparation af en defekt IC en af de mest avancerede og krævende opgaver inden for mobilreparation. Mens den kan genoplive en ellers død telefon, er det en proces, der kræver dybdegående teknisk ekspertise og specialværktøj. For de fleste brugere vil det være klogest at søge professionel hjælp for at undgå at forværre skaden på deres værdifulde enhed.
