A9-chippen i iPhone 6s: Bag Kulisserne

I en verden drevet af teknologisk fremgang og præcisionsteknik kan halvledernes rolle som rygraden i mobile enheder ikke overvurderes. Efterhånden som forbrugernes efterspørgsel efter ydeevne, effektivitet og innovation eskalerer, søger virksomheder konstant at optimere deres hardware. En af de bemærkelsesværdige casestudier, der eksemplificerer denne dynamik, er Apples iPhone 6s, som pralede med den revolutionerende A9-chip. Et fokuspunkt i denne sammenhæng har været resultaterne af halvlederanalyser, som bekræfter, at denne kraftfulde processor blev fremstillet af både Samsung og Taiwan Semiconductor Manufacturing Company (TSMC). Denne artikel dykker ned i implikationerne af denne dobbeltleverandørstrategi, A9-chippens tekniske specifikationer, dens ydeevne og bredere markedsimplikationer.

Da iPhone 6s blev introduceret i september 2015, markerede A9-chippen et betydeligt spring i processorkraft sammenlignet med dens forgænger, A8-chippen. Bygget på en 14nm FinFET processteknologi var A9 designet til at levere overlegen ydeevne og samtidig opretholde energieffektivitet. Dette markerede Apples fortsatte overgang væk fra en enkeltfabrikantmodel, hvilket gjorde det muligt for virksomheden at udnytte styrkerne hos flere halvlederproducenter. Denne strategiske beslutning var ikke blot et spørgsmål om at øge produktionskapaciteten; det handlede også om risikostyring og at sikre en stabil forsyning af en kritisk komponent, da FinFET-teknologien stadig var relativt ny og udfordrende at mestre i stor skala for enhver enkelt producent.

A9-chippens Tekniske Kernen: Hvad driver iPhone 6s?

Apple A9 er en 64-bit ARM-baseret system-on-a-chip (SoC), der er designet til at optimere ydeevnen på tværs af forskellige applikationer. Med en arkitektur, der muliggør høje clockhastigheder, tilbyder A9 en imponerende pakke af teknologier, der forbedrede brugeroplevelsen markant. Chippen var ikke blot en opgradering i rå hastighed; den integrerede også flere komponenter, der tidligere var separate, hvilket bidrog til øget effektivitet og mindre pladsforbrug.

CPU-konfiguration og Ydeevne

A9-chippen er udstyret med to højtydende kerner, kodenavnet Twister, der kan clocke op til 1.84 GHz i den oprindelige A9-chip, og 1.85 GHz i iPhone 6s. Disse kerner var designet til at håndtere de mest krævende opgaver, fra komplekse beregninger i spil til hurtig behandling af fotos og videoer. Sammenlignet med A8-chippen opnåede A9 en markant forbedring i single-core ydeevne, hvilket er afgørende for mange apps, der ikke fuldt ud udnytter multi-core kapaciteter.

For at understøtte CPU'ens ydeevne indeholder A9 et hierarki af caches:

• L1-cache: 64 KB for data og 64 KB for instruktioner per kerne, hvilket sikrer hurtig adgang til ofte brugte data.
• L2-cache: 3 MB, der deles af begge CPU-kerner, hvilket forbedrer kommunikationen mellem dem.
• L3-cache: En 4 MB cache, der servicerer hele SoC'en og fungerer som en 'victim cache', hvilket yderligere reducerer latenstiden for dataadgang.

Grafikbehandling (GPU) og RAM

Den grafiske side af A9-chippen er lige så imponerende. Den indeholder en PowerVR GT7600 GPU, der er udstyret med en seks-kernet arkitektur. Denne GPU blev designet til at levere markant forbedret grafikydelse og effektivitet, hvilket er afgørende for moderne spil og grafiktunge applikationer. Sammen med GPU'en er A9 parret med 2GB LPDDR4 RAM. Denne hurtigere og mere effektive RAM-type forbedrede multitasking-kapaciteter og den samlede hastighed, hvilket gjorde det muligt for brugere at skifte problemfrit mellem apps uden mærkbare forsinkelser.

Integrerede Funktioner og Lagerløsning

A9-chippen integrerer også flere vigtige funktioner direkte på chippen. Den indeholder en ny billedprocessor, en funktion, der oprindeligt blev introduceret i A5 og sidst opdateret i A7, med bedre temporal og spatial støjreduktion samt forbedret lokal tone mapping. Dette resulterede i bedre billedkvalitet fra iPhone 6s' kamera.

Endnu mere bemærkelsesværdigt er den direkte integration af en indlejret M9-bevægelsescoprocessor. Denne coprocessor, der tidligere var en separat chip introduceret med A7, håndterer data fra accelerometer, gyroskop, kompas og barometer. M9's integration bidrog til bedre energieffektivitet for bevægelsesrelaterede opgaver og muliggjorde altid-på Siri stemmekommandoer, hvilket forbedrede brugeroplevelsen med stemmeassistenter.

En særlig innovation i A9 var dens brugerdefinerede lagerløsning, der anvender en Apple-designet NVMe-baseret controller, der kommunikerer via en PCIe-forbindelse. Dette gjorde iPhone 6s' NAND-design mere beslægtet med en PC-klasse SSD end indlejret flashhukommelse, der er almindelig på mobile enheder. Dette gav telefonen en betydelig lagerpræstationsfordel i forhold til konkurrenter, der ofte brugte eMMC eller UFS til at forbinde til deres flashhukommelse, hvilket resulterede i hurtigere app-indlæsningstider og generel systemrespons.

A9 har desuden videocodec-kodningsunderstøttelse for H.264 og afkodningsunderstøttelse for HEVC, H.264, MPEG‑4 og Motion JPEG. Hver iOS-enhed med A9 eller nyere A-serie processorer har også en dedikeret AES-256 kryptomotor indbygget i DMA-stien mellem flashlager og hovedsystemhukommelse, hvilket gør filkryptering yderst effektiv og sikker.

Dobbelt Leverandørstrategi: Samsung og TSMC – Årsager og Implikationer

Halvlederindustrien er yderst konkurrencepræget, med førende producenter som Samsung og TSMC, der kappes om kontrakter fra teknologigiganter som Apple. Beslutningen om at dobbeltindkøbe A9-chippen fra disse produktionsledere gjorde det muligt for Apple at mindske risici forbundet med forsyningskædeforstyrrelser og samtidig udnytte betydelig teknologisk dygtighed fra begge leverandører. Dette var en afgørende strategi, især da FinFET-teknologien var i sin spæde start.

Samsung: En Tradition af Ydeevne

Samsung har været en mangeårig partner for Apple, der har produceret A-serie processorer i flere generationer. Kendt for sine topmoderne fremstillingsteknikker var Samsungs evne til at producere chips på en 14nm proces afgørende for at opfylde de ydeevnestandarder, Apple havde sat. Ved at bruge Samsungs faciliteter kunne Apple sikre højvolumenproduktion af A9, idet man udnyttede de teknologiske innovationer introduceret i 14nm FinFET-arkitekturen. Denne fremstilling muliggjorde også en betydelig reduktion i strømforbrug sammenlignet med tidligere iterationer, hvilket forbedrede batterilevetiden.

TSMC: Den Nye Spiller på Banen

TSMC var derimod en nyere spiller i A-serie chipproduktionslinjen på det tidspunkt. Mens TSMC primært havde været forbundet med andre producenter, markerede deres indtræden i Apple-økosystemet for A9-produktionen et afgørende punkt. TSMC's 16nm procesteknologi var ikke kun lignende Samsungs, men blev også bemærket for sin effektivitet og udbytte, hvilket gjorde dem til et overbevisende valg for Apple. Deres evne til at levere på en så avanceret proces var et bevis på deres hurtige fremskridt inden for halvlederfremstilling.

Implikationerne af Dobbeltindkøb: Fordele og Udfordringer

Dobbeltindkøb har sine fordele, især med hensyn til risikostyring og fleksibilitet i produktionen. Apple kunne dynamisk reagere på skift i efterspørgsel og produktionskapacitet mellem de to leverandører. Dette sikrede, at selv hvis den ene leverandør oplevede problemer, kunne produktionen fortsætte med den anden. Men denne tilgang var ikke uden udfordringer:

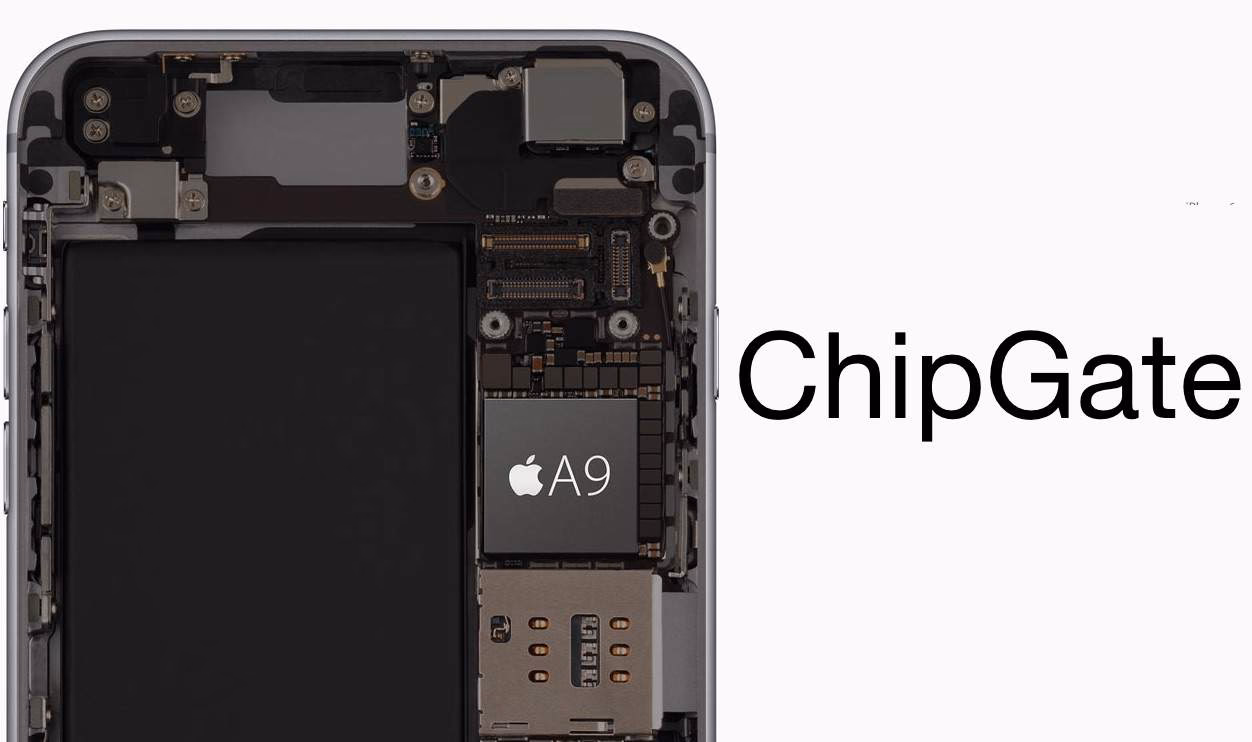

• Ydeevnevariationer: Analyser af A9-chipperne afslørede mindre ydeevneforskelle mellem Samsung- og TSMC-versionerne, især vedrørende strømeffektivitet og varmestyring. Dette førte til en offentlig debat, kendt som Chipgate.
• Markedsdynamik: Introduktionen af to varianter af den samme chip skabte en dualitet i forbrugeroplevelsen, hvilket rejste spørgsmål om konsistens i ydeevnen. Selvom Apple hævdede, at forskellene var minimale, var der en vis bekymring blandt teknologientusiaster.

Her er en sammenlignende oversigt over de to A9-chipvarianter:

Benchmark Ydeevne og "Chipgate"-kontroversen

Ydeevnetest af A9 afslørede betydelige fremskridt inden for hastighed og effektivitet, hvilket placerede iPhone 6s blandt de hurtigste smartphones tilgængelige på det tidspunkt. Men med de dobbeltindkøbte chips begyndte nogle forbrugere og tekniske anmeldere at sammenligne ydeevnen mellem den Samsung-fremstillede A9 og den TSMC-fremstillede A9. Dette førte til den såkaldte "Chipgate"-kontrovers, hvor det blev hævdet, at TSMC-chippen var mere strømeffektiv.

CPU- og GPU-ydeevne

Benchmark-tests, såsom Geekbench og GFXBench, illustrerede, at selvom begge varianter af A9-chippen leverede bemærkelsesværdig ydeevne, syntes effektiviteten af håndtering af termisk output at favorisere TSMC's version en smule mere. Dette betød, at TSMC-chippen potentielt kunne opretholde høj ydeevne i længere tid under tung belastning uden at skulle drosle ned på grund af varme. Samsung's A9-chips udviste dog overlegen ydeevne i visse grafikintensive applikationer, hvilket indikerer, at slutbrugeroplevelsen kunne variere baseret på kilden.

Strømforbrug og Termisk Styring

Begge fremstillingsmetoder sigtede mod lavere strømforbrug, lettet af fremskridtene inden for FinFET-teknologi. Dog havde TSMC's version en tendens til at vise bedre termisk styring under høje belastninger, hvilket førte til vedvarende ydeevne under længere brug. Denne forskel blev stadig vigtigere, da forbrugere engagerede sig i spil og andre ressourcekrævende applikationer. Apple reagerede på kontroversen ved at udtale, at "tests, der kører processorerne med en kontinuerlig høj arbejdsbyrde, indtil batteriet løber tør, ikke er repræsentative for reel brug", og sagde, at intern test kombineret med kundedata viste en variation på kun 2-3%. Uafhængige tests viste dog i nogle tilfælde en forskel på 3.5-10.8% i batterilevetid under ekstreme forhold. Det er dog vigtigt at understrege, at i dagligdags brug er forskellen minimal og næppe mærkbar for den gennemsnitlige bruger.

Sådan finder du ud af, hvilken A9-chip din iPhone 6s har

Hvis du er nysgerrig efter at vide, hvilken A9-chip din iPhone 6s eller iPhone 6s Plus kører med, er det faktisk ret ligetil. Selvom Apple ikke officielt oplyser dette, er der tredjepartsapps, der kan aflæse de interne modelnumre og derved identificere chippens producent.

For at gøre dette kan du bruge en gratis app som Battery Memory System Status Monitor (eller lignende systeminfo-apps, der kan findes i App Store). Følg disse trin:

1. Download og åbn appen på din iPhone.
2. Naviger til sektionen for system- eller enhedsinformation.
3. Find din enheds ID-nummer under 'Device' -> 'Model' eller lignende.

De relevante modelnumre og deres betydning er som følger:

• N71mAP: iPhone 6s med TSMC-fremstillet A9-processor.
• N66mAP: iPhone 6s Plus med TSMC-fremstillet A9-processor.
• N71AP: iPhone 6s med Samsung-fremstillet A9-processor.
• N66AP: iPhone 6s Plus med Samsung-fremstillet A9-processor.

At kende denne information ændrer sandsynligvis ikke din daglige brug af telefonen, men det giver et interessant indblik i den kompleksitet, der ligger bag produktionen af moderne smartphones.

A9-chippens Rolle i det Bredere Halvlederlandskab

Fremstillings- og indkøbsstrategierne, der blev anvendt for A9-chippen, afspejler bredere tendenser i halvlederindustrien. Med en voksende efterspørgsel efter effektivitet og ydeevne innoverer producenter konstant, hvilket afspejler Apples mål for sin hardware.

Fremskridt inden for Halvlederteknologi

Den hurtige udvikling af halvlederteknologi er tydelig i overgangen fra traditionel planar arkitektur til FinFET-teknologi. Denne fremgang gør det muligt for producenter at producere mindre transistorer, hvilket ikke kun forbedrer ydeevnen, men også reducerer strømforbruget betydeligt. A9-chippen var et tidligt eksempel på denne overgang i mainstream mobile enheder, der banede vejen for endnu mere avancerede chips i fremtiden.

Udfordringer i Forsyningskædestyring

Halvlederfremstilling er en kompleks proces fyldt med potentielle udfordringer. Fra indkøb af råmaterialer til opretholdelse af kvalitet under produktionen forbliver det kritisk at sikre konsistente og effektive forsyningskæder. Apples dobbeltindkøbsstrategi fremhæver, hvordan teknologivirksomheder forsøger at modvirke disse udfordringer gennem omhyggelige leverandørrelationer. Dette minimerer risikoen for flaskehalse, der kan forsinke eller endda standse produktionen af millioner af enheder, hvilket ville have enorme finansielle konsekvenser.

Geopolitiske Faktorer

Halvlederindustrien opererer ikke i et vakuum; geopolitiske faktorer spiller ofte en afgørende rolle. Handelsrelationer mellem lande, toldovervejelser og fremskridt inden for nationale halvlederstrategier kan have vidtrækkende implikationer for globale forsyningskæder. Især USA-Kina handelskrig ansporede mange virksomheder til at genoverveje deres forsyningskontrakter og søge diversificerede partnerskaber, en tendens som Apple er tæt forbundet med. A9-chippens dobbelte kilde var i den forstand en forløber for en trend mod mere robuste og geografisk spredte forsyningskæder.

Ofte Stillede Spørgsmål om A9-chippen i iPhone 6s

Hvem fremstillede A9-chippen i iPhone 6s?

A9-chippen i iPhone 6s blev fremstillet af to forskellige virksomheder: Samsung og Taiwan Semiconductor Manufacturing Company (TSMC). Samsung producerede chippen ved hjælp af en 14nm FinFET-proces, mens TSMC brugte en 16nm FinFET-proces.

Hvor mange kerner har Apple A9-chippen?

Apple A9-chippen har en dobbeltkernet (dual-core) CPU, kodenavnet Twister. Disse to højtydende kerner arbejder sammen for at levere den nødvendige processorkraft.

Var der forskel i ydeevne mellem Samsung- og TSMC-versionerne af A9-chippen?

Ja, der blev fundet mindre forskelle, især vedrørende strømeffektivitet og varmestyring under tung belastning. Selvom Apple hævdede, at forskellen kun var 2-3% i real-world brug, viste nogle uafhængige tests en forskel på op til 10.8% i batterilevetid under stressede forhold. I den daglige brug er disse forskelle dog generelt ubetydelige.

Hvornår stoppede produktionen af A9-chips til iPhone 6s?

Produktionen af A9-chips specifikt til iPhone 6s fortsatte, så længe iPhone 6s-modellen blev produceret og solgt. Apple stoppede officielt salget af iPhone 6s i september 2018. A9-chippen blev dog også brugt i den første generation af iPhone SE, som fortsatte med at blive solgt indtil september 2018, hvilket forlængede A9-chippens produktionscyklus.

Hvad er fordelene ved Apples dobbeltleverandørstrategi for A9-chippen?

Hovedfordelene var risikominimering i forsyningskæden, da ingen enkelt leverandør kunne opfylde Apples enorme efterspørgsel alene, samt muligheden for at udnytte den nyeste procesteknologi fra flere kilder. Det gav Apple fleksibilitet og sikrede en stabil forsyning, hvilket er afgørende for et produkt som iPhone.

Konklusion: Fremtiden for Halvlederfremstilling

Analysen af iPhone 6s' A9-chip afslører meget om det nuværende landskab og den fremtidige retning for halvlederfremstilling. Apples strategi, som inkluderer dobbeltindkøb fra Samsung og TSMC, forbedrer ikke kun produktionsfleksibiliteten, men stemmer også overens med en bredere industritrend mod stadig mere sofistikeret chipdesign og produktionsmetoder. Dette var et tidligt eksempel på en strategi, der er blevet mere udbredt i teknologiindustrien for at sikre mod forsyningskædeforstyrrelser og maksimere produktionskapaciteten.

Med udviklingen af mere avancerede fremstillingsprocesser forventes fortsat innovation. Efterhånden som teknologigiganter kappes om at imødekomme eskalerende forbrugerkrav til hastighed, effektivitet og ydeevne, vil erfaringer fra tidligere analyser uden tvivl forme fremtidige samarbejdsstrategier inden for halvlederfremstillingens økosystem. A9-chippen, og især historien om dens dobbelte kilde, tjener som et vidnesbyrd om vigtigheden af strategisk indkøb og banebrydende teknologi i nutidens konkurrenceprægede miljø. Den giver et fascinerende indblik i den fremtidige retning for mobil computing og halvlederteknik som helhed.
