Afmystificering af Apple's Lightning-teknologi: E75-chippen og din enheds sikkerhed

I en verden, hvor vores smartphones er blevet en uundværlig del af hverdagen, er det let at tage den teknologi, der driver dem, for givet. Men bag det elegante design og den intuitive brugerflade gemmer der sig et komplekst samspil af komponenter, der sikrer, at vores enheder fungerer problemfrit og sikkert. En af de mest kritiske, men ofte oversete, komponenter i Apple's Lightning-kabler er den såkaldte E75-chip. Denne artikel vil dykke dybt ned i, hvordan E75-chippen fungerer, dens afgørende rolle i opladningsprocessen, og hvorfor valget af det rette kabel kan have stor betydning for din iPhones eller iPads levetid og sikkerhed.

Fra 30-pin til Lightning: En teknologisk evolution

Før vi dykker ned i E75-chippens funktioner, er det værd at huske på den overgang, Apple foretog fra den gamle 30-pin forbindelse til det mere kompakte Lightning-stik. Den gamle 30-pin forbindelse tilbød en bred vifte af forbindelser og muligheder, men med Lightning-standarden blev porten drastisk reduceret til kun otte pins. Denne miniaturisering krævede en intelligent løsning til at styre dataflowet og sikre, at kun autoriserede tilbehør kunne kommunikere med enheden. Det er her, E75-chippen kommer ind i billedet som den primære 'forhandler' af data og strøm.

E75-chippen og 'håndtrykket': Sikkerhed gennem autentificering

Inde i selve Lightning-stikket sidder der en række chips, hvoraf de to mest centrale for vores diskussion er E75 (også kendt som C48 eller C10B i MFi-certificerede kabler fra tredjeparter) og NX20P3. E75-chippen fungerer som en slags digital 'nøgle' eller 'godkender'. Når du tilslutter et Lightning-kabel til din iPhone eller iPad, er det E75-chippen i kablet, der initierer kommunikationen med den modtagende chip i din enhed, som kaldes Tristar.

Tristar-chippen fungerer som en lytter, der venter på signaler fra kablet. Når E75-chippen registrerer en tilslutning, sender den et signal til Tristar om, at den er en certificeret Apple-oplader og er klar til at levere strøm. Tristar reagerer ved at bede om et 'adgangskode' eller en autentificeringssekvens. E75-chippen leverer den korrekte sekvens, og dermed fuldføres det, der kaldes 'håndtrykket'. Dette 'håndtryk' er essentielt for at sikre, at kun autentificeret tilbehør kan kommunikere med og oplade din enhed.

Udover autentificering tilbyder E75-chippen også en vigtig sikkerhedsfunktion. Den sikrer, at det tilsluttede tilbehør kun får adgang til de nødvendige funktioner på din enhed. For eksempel vil et simpelt højttalerdok ikke have adgang til din enheds fulde systemfunktioner, hvilket forhindrer potentielt misbrug eller uønsket datadeling.

NX20P3: Beskyttelse mod spændingsudsving

Mens E75-chippen håndterer autentificering og datakommunikation, spiller NX20P3-chippen en lige så vital rolle i at beskytte din enhed. NX20P3 er en 'load switch' – en sofistikeret chip med indbyggede strømbegrænsningsfunktioner. Disse funktioner inkluderer overspændingsbeskyttelse og beskyttelse mod omvendt polaritet. Hvis NX20P3 registrerer problemer med strømforsyningen fra opladeren, såsom ustabilitet, spændingsudsving eller 'ripple voltage' på de 5V, kan den øjeblikkeligt omdirigere denne problematiske strøm til jord frem for til din enhed. Dette forhindrer, at din iPhone eller iPad udsættes for skadelige spændingsvariationer.

Hvorfor disse chips er nødvendige, og hvad der sker, når der spares

For at forstå vigtigheden af disse chips yderligere, kan vi se på et eksempel fra en iPad Airs skematik. Her ser vi, at Tristar-chippen (U6000) er direkte forbundet til den primære 5V strøm fra opladeren, markeret som F6, PPVBUS_PROT. Hvis NX20P3 fungerer korrekt, filtreres og renses denne strøm, før den når Tristar.

Problemet opstår med billige, ikke-MFi-certificerede kabler. Disse kabler mangler ofte NX20P3-chippen eller bruger en forfalsket version. Selv hvis en forfalsket E75-chip formår at gennemføre det indledende 'håndtryk', kan den ikke garantere, at strømmen er ren. Uden NX20P3's filtrering er Tristar-chippen direkte udsat for enhver form for spændingsudsving eller fejl fra opladeren. Dette kan have ødelæggende konsekvenser for din enhed.

Tristar-fejlens symptomer: Hvad skal du holde øje med?

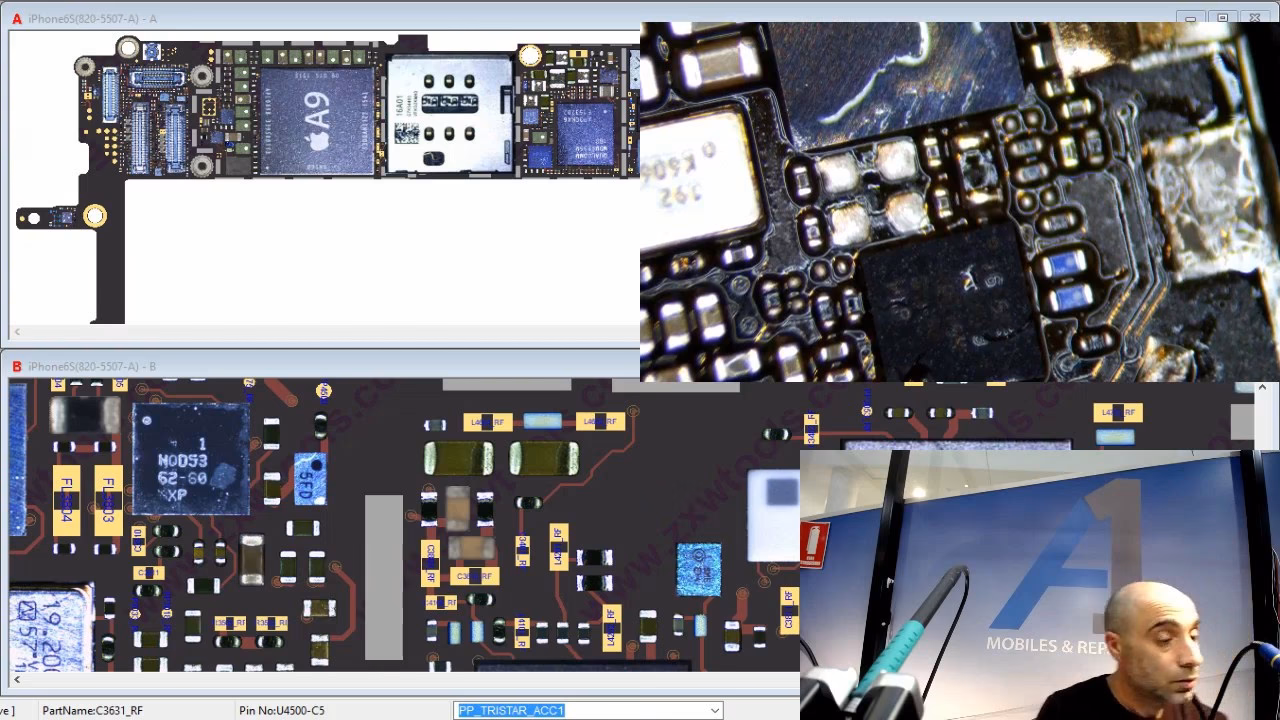

Tristar-chippen, eller 'opladnings-IC' som den ofte kaldes, udfører mange kritiske funktioner. Når den svigter, kan det manifestere sig på flere måder. Her er nogle af de mest almindelige symptomer på en beskadiget Tristar-chip:

• Oplader genkendes ikke: Din enhed nægter simpelthen at registrere, at et kabel er tilsluttet.
• Tilbehør ikke understøttet: Selvom din enhed genkender kablet, får du en fejlmeddelelse om, at tilbehøret ikke understøttes, selv med et originalt kabel.
• 'Falsk' opladning: Din enhed viser, at den oplader, men batteriprocenten stiger ikke, eller den falder endda langsomt.
• Ingen strøm: Din enhed tænder slet ikke.
• Hurtig batteriudladning: Batteriet drænes usædvanligt hurtigt, selv når enheden ikke er i brug.
• Opladning stopper: Batteriet oplader kun til en bestemt procentdel og stopper derefter med at tage imod strøm.
• Pludselige nedlukninger: Enheden slukker uventet, når batteriniveauet når et bestemt punkt.
• Ustabil USB-forbindelse: Problemer med at opretholde en stabil forbindelse, når enheden er tilsluttet en computer via USB.

Disse symptomer kan alle indikere, at din Tristar-chip er beskadiget, ofte som følge af brug af et dårligt kabel.

Datakommunikation og strømstyring: En dybere indsigt

Lad os se nærmere på nogle af de andre vigtige linjer, der er forbundet med Tristar-chippen. Nær bunden af skemaet finder vi to I2C datalinjer (vist i grøn). Disse linjer fungerer som et internt kommunikationsnetværk, der forbinder Tristar med forskellige komponenter i enheden, herunder CPU'en, baggrundslysdriveren og andre chips som 'Chestnut'. Hvis disse I2C-linjer ikke fungerer korrekt, kan det forhindre hele telefonen i at starte op, hvilket er et klassisk tegn på Tristar-fejl.

En anden kritisk linje er PMU_USB_BRICKID (vist i blåt). Denne linje er ansvarlig for at identificere, hvilken type oplader der er tilsluttet. Den informerer enhedens strømstyringsenhed (PMU) om, hvorvidt det er et iPhone- eller iPad-kabel, og om den skal trække 1A eller 2A strøm. Hvis denne linje fejler, og enheden ikke kan identificere opladeren korrekt, kan det resultere i fejlmeddelelser som "Tilbehør ikke understøttet".

Endelig er der OVP_SW_EN_L (vist i magenta). Denne linje, som går til strømstyrings-IC'en (PMIC – U8100), er muligvis den vigtigste for overspændingsbeskyttelse. Den fungerer som en aktiveringslinje, der fortæller PMIC'en, at den skal deaktivere den interne overspændingsbeskyttelse. Dette sker, fordi systemet antager, at den eksterne oplader (via NX20P3) allerede har leveret en filtreret og sikker strøm. Hvis denne beskyttelse ikke er til stede på grund af et dårligt kabel, kan selv små spændingsvariationer forårsage alvorlig skade.

Konsekvenserne af billige kabler: En sammenligning

For at illustrere forskellen har vi undersøgt et typisk billigt, ikke-MFi-certificeret Lightning-kabel. Ved at åbne et sådant kabel kan man hurtigt konstatere, at det mangler de essentielle beskyttelseschips, såsom NX20P3 og de relaterede komponenter, der findes i ægte Apple-kabler. Mens disse kabler måske ikke direkte hævder at være MFi-certificerede, er deres mangel på beskyttelseskredsløb en betydelig risiko.

Selvom et billigt kabel måske fungerer i starten, er der en stor risiko for, at det på sigt kan beskadige din iPhone eller iPad. Selvom MFi-certificerede kabler kan være marginalt dyrere, er investeringen ofte det værd, når man overvejer omkostningerne ved at reparere eller erstatte en beskadiget enhed, der kan være flere tusinde kroner værd.

Hvad betyder MFi-certificering?

MFi står for "Made for iPhone/iPad/iPod". Det er et licensprogram, som Apple tilbyder tredjeparts producenter af hardware- og softwaretilbehør. Når et produkt er MFi-certificeret, betyder det, at det er blevet testet og godkendt af Apple og lever op til deres strenge standarder for ydeevne, sikkerhed og kompatibilitet. MFi-certificerede kabler indeholder de nødvendige chips (som E75 og NX20P3) og er designet til at fungere sikkert og effektivt med dine Apple-enheder.

FAQ: Ofte stillede spørgsmål om E75 og opladning

Spørgsmål: Hvad er den primære funktion af E75-chippen?
Svar: E75-chippen fungerer som en autentificeringschip i Lightning-kabler, der sikrer, at kun autoriseret tilbehør kan kommunikere med og oplade din Apple-enhed.

Spørgsmål: Hvad er Tristar-chippen?
Svar: Tristar-chippen sidder i din iPhone eller iPad og fungerer som en lytter, der kommunikerer med E75-chippen i kablet for at godkende opladningsprocessen.

Spørgsmål: Hvorfor er NX20P3-chippen vigtig?
Svar: NX20P3-chippen er en 'load switch', der giver overspændingsbeskyttelse og filtrerer strømmen fra opladeren, før den når din enhed, for at forhindre skader.

Spørgsmål: Hvad sker der, hvis jeg bruger et billigt kabel uden MFi-certificering?
Svar: Billige kabler mangler ofte de nødvendige beskyttelseschips, hvilket kan udsætte din enhed for skadelige spændingsudsving og potentielt beskadige Tristar-chippen eller andre komponenter.

Spørgsmål: Hvad er symptomerne på en beskadiget Tristar-chip?
Svar: Almindelige symptomer inkluderer, at opladeren ikke genkendes, fejlmeddelelsen "tilbehør ikke understøttet", "falsk" opladning, eller at enheden slet ikke tænder.

Spørgsmål: Hvordan kan jeg sikre mig, at mit kabel er sikkert?
Svar: Vælg altid kabler, der er MFi-certificerede. Kig efter MFi-logoet på emballagen eller direkte på kablet.

Spørgsmål: Kan et defekt kabel forårsage permanent skade på min iPhone?
Svar: Ja, ved gentagne eller alvorlige spændingsudsving kan et defekt kabel forårsage permanent skade på interne komponenter som Tristar-chippen eller endda bundkortet.

Konklusion: Prioriter sikkerhed og kvalitet

Forståelsen af E75- og NX20P3-chipsene i Lightning-kabler afslører den sofistikerede teknologi, der ligger bag en simpel opladningsproces. Disse chips er ikke blot tilføjelser; de er essentielle for at sikre sikker og stabil opladning samt beskytte din værdifulde Apple-enhed mod potentielle skader. Ved at vælge MFi-certificerede kabler investerer du ikke kun i et produkt, der fungerer optimalt, men også i din enheds langsigtede sundhed og sikkerhed. Undgå fristelsen ved billige alternativer, og prioritér kvalitet for at undgå dyre reparationer og frustrationer i fremtiden.
