iPhone 7: Skematiske Diagrammer & PCB-Layouts

Apple iPhone 7 er fortsat en af de mest populære smartphones på markedet, og for mange er dens indre opbygning et mysterie. Men for dem, der ønsker at forstå, reparere eller endda modificere deres iPhone, er adgangen til skematiske diagrammer og PCB-layouts (Printed Circuit Board) helt afgørende. Disse diagrammer giver en detaljeret indsigt i de interne komponenter, der udgør enheden, og er uundværlige for at identificere eventuelle problemer eller udfordringer, der måtte opstå.

Uanset om du er en professionel tekniker, en hobbyist, der elsker at nørde med elektronik, eller blot en nysgerrig iPhone-ejer, vil forståelsen af disse diagrammer give dig en hidtil uset kontrol over din enhed. Det handler ikke kun om reparation; det handler også om at forstå, hvordan den komplekse teknologi fungerer, og hvordan hver eneste lille komponent bidrager til den samlede funktionalitet. Denne viden kan også bruges til at tilpasse enheden efter dine egne specifikationer, hvilket giver en sandt unik oplevelse.

Hvad er Skematiske Diagrammer og PCB-layouts?

Et skematisk diagram er en forenklet, symbolsk repræsentation af et elektrisk kredsløb. Det viser, hvordan de forskellige elektroniske komponenter (såsom modstande, kondensatorer, integrerede kredsløb osv.) er forbundet elektrisk, og hvordan strømmen flyder gennem dem. Det er i bund og grund et "landkort" over de elektriske forbindelser i enheden. For iPhone 7 vil et skematisk diagram vise de interne kredsløb for alt fra strømstyring til dataoverførsel og signalbehandling, hvilket er afgørende for at diagnosticere elektriske fejl.

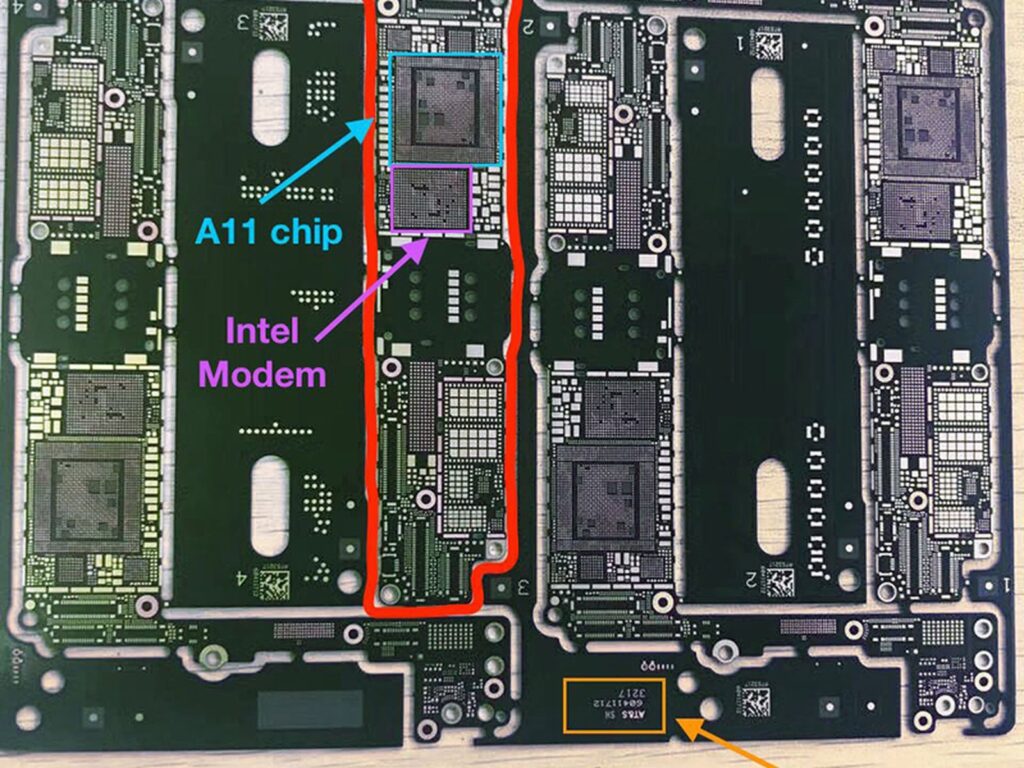

Et PCB-layout (Printed Circuit Board layout), også kendt som et printpladelayout, er derimod en fysisk repræsentation af den faktiske printplade. Det viser, hvor komponenterne er placeret på kortet, og hvordan de er forbundet via kobberledninger (spor) på og mellem lagene af printpladen. Et PCB-layout er afgørende for at lokalisere specifikke komponenter, teste forbindelsespunkter (test points) og forstå den fysiske struktur af enheden. For en iPhone 7 viser PCB-layoutet den kompakte og komplekse opbygning af hovedkortet, hvor hver millimeter er udnyttet til at pakke utallige komponenter ind i et lille rum.

Sammen giver disse to typer diagrammer et komplet billede af både den elektriske funktionalitet og den fysiske opbygning af iPhone 7, hvilket gør dem uundværlige redskaber for fejlfinding og reparation. De er teknikerens bedste ven, når en enhed skal bringes tilbage til live, eller når man blot ønsker at forstå den dybere.

Hvor finder man diagrammer til iPhone 7/7 Plus?

Adgangen til disse diagrammer er blevet lettere med tiden, da et online community af reparatører og entusiaster deler information. Selvom Apple ikke direkte markedsfører disse til den almindelige forbruger, findes de ofte tilgængelige via forskellige kilder, som er uvurderlige for dem, der ønsker at udføre dybere reparationer:

• Specialiserede Reparationsfora: Steder som Martview Forum er kendte for at dele et væld af skematiske diagrammer og boardviews (en form for PCB-layout, der viser komponenter og forbindelser). Disse fora fungerer som vidensbanker for reparatører verden over.
• Online Reparationsressourcer: Websites som Mobile1tech.com og Notebookschematics.com er platforme, der samler og tilbyder adgang til skematiske diagrammer og PCB-layouts for en lang række mobiltelefoner, herunder iPhone 7 og 7 Plus. De tilbyder ofte opdaterede og verificerede ressourcer.
• Tredjepartsmanualer: Der findes ofte servicehåndbøger i PDF-format, som indeholder disse diagrammer, udarbejdet af uafhængige kilder. Disse manualer kan give en mere struktureret tilgang til informationen.
• Community-drevne Platforme: Nogle gange kan man finde detaljeret information på sociale medier eller dedikerede tech-blogs, hvor entusiaster deler deres fund og analyser, som f.eks. "Twitter 上的 Leaks Apple Iphone7splus Iphone 7s Plus Pcb In New Providing An Educated Guess On Components Location". Disse kilder kan give unikke indblik og tips.

Det er vigtigt at være opmærksom på kildens troværdighed, når man downloader disse diagrammer, for at sikre, at man arbejder med nøjagtige og opdaterede informationer. Brug altid flere kilder til at krydsreferere, hvis muligt.

Nøglekomponenter i iPhone 7 Plus

iPhone 7 Plus, som enhver avanceret smartphone, består af et utal af integrerede kredsløb og komponenter, der hver især tjener et specifikt formål. At kende til disse komponenter er essentielt for enhver form for dybdegående fejlfinding og reparation. Her er en oversigt over nogle af de vigtigste komponenter og deres funktioner, som typisk fremgår af de skematiske diagrammer for iPhone 7 Plus:

Processor og Hukommelse

• A10 CPU (A10 Fusion-chip): Hjernen i iPhone 7 Plus, der håndterer alle beregninger, processer og den overordnede ydeevne af enheden. Den er afgørende for alt fra app-kørsler til grafikbehandling.
• BB_RF (Baseband CPU): Ansvarlig for al mobilnetværkskommunikation, herunder 2G, 3G og 4G LTE. Fejl i denne chip kan føre til "No Service"-problemer.

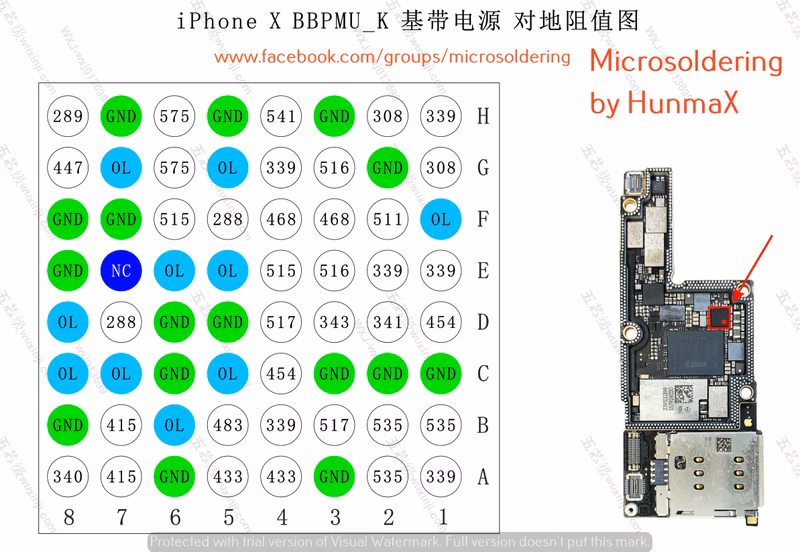

• BBPMU_RF (Baseband Power Management Unit): Styrer strømforsyningen til baseband-chippen og sikrer, at den modtager den korrekte spænding og strøm for optimal drift.
• EEPROM_RF: Et ikke-flygtigt hukommelseschip, der ofte bruges til at lagre vigtige konfigurationsdata for RF-systemet, som f.eks. kalibreringsdata.

Strøm og Opladning

• U2101 (Charging IC): Dette integrerede kredsløb styrer hele opladningsprocessen af batteriet. Det er et almindeligt punkt for fejlfinding, hvis en iPhone ikke oplader korrekt.
• QPOET_RF (Power Amplifier for discharge): En del af strømstyringen for radiofrekvens (RF)-systemet, der hjælper med at regulere strømforbruget under transmission af radiosignaler.
• Backlight Boost ICs (U3701, U4601): Disse kredsløb er ansvarlige for at regulere den høje spænding, der kræves for at drive skærmens baggrundsbelysning. Problemer her kan føre til en mørk eller helt sort skærm.

Sensorer og Navigation

• U2402 (Kompas): Magnetometer-chippen, der bestemmer enhedens retning i forhold til jordens magnetfelt. Vigtigt for kort- og navigationsapps.
• U2403 (Tryksensor): Barometeret, der måler atmosfærisk tryk. Dette er afgørende for præcis højdebestemmelse og forbedrer GPS-nøjagtigheden indendørs eller i områder med dårlig satellitdækning.
• U2404 (Gyroskop): Måler rotation og vinkelhastighed. Dette er afgørende for spil, augmented reality (AR)-applikationer og til at stabilisere kameraet.
• GPS: Modulet til global positionering, der muliggør navigation og lokationstjenester ved at modtage signaler fra satellitter.

Lyd og Kommunikation

• U3101 (Audio IC): Ansvarlig for lydudgang og -indgang, herunder højttalere, mikrofoner, hovedtelefoner og ringetoner. En hyppig synder ved lydproblemer eller ingen lyd.
• WLAN_RF (WiFi): Chipløsning for trådløs netværksforbindelse (Wi-Fi), der gør det muligt for enheden at oprette forbindelse til trådløse netværk.
• NFC_RF: Near Field Communication-chip, der bruges til kontaktløse betalinger som Apple Pay og andre dataudvekslinger over korte afstande.
• Strømforstærkere (Power Amplifiers - f.eks. GSMPA_RF, LBPA_RF, TDDPA_RF): Disse chips forstærker radiosignalerne, der sendes ud af telefonen under mobilkommunikation.

Kameraer og Skærmforbindelser

iPhone 7 Plus har flere FPC (Flexible Printed Circuit) stik, der forbinder forskellige moduler til hovedkortet. Disse stik er ofte sårbare punkter:

• J3001 (Big Rear Back camera FPC connector): Stik til det store bagerste hovedkamera.
• J4501 (Rear camera FPC connector): Stik til det andet bagerste kamera (telefotokameraet, som iPhone 7 Plus er kendt for).
• J4503 (Front camera MIC3 FPC connector): Stik til frontkameraet (FaceTime-kameraet) og en af mikrofonerne.
• J4502 (LCD FPC Connector): Stik til skærmen (LCD-displayet), der overfører både billede og touch-input.
• J3801 (Fingerprint HOME FPC connector): Stik til Touch ID hjemmeknappen, der håndterer fingeraftryksscanning og hjemmeknappens funktioner.
• J4101 (Lower ribbon flex FPC connector): Stik til det nederste båndkabel, der forbinder Lightning-porten, højttaleren og andre nederste komponenter.

Andre Vigtige Komponenter

• U1101 (Logic chip): Et generelt logikkredsløb, der kan have forskellige funktioner afhængigt af konteksten i diagrammet, ofte involveret i styring af flere sub-systemer.
• U4001 (USB Control): Styrer USB-forbindelsen og dataoverførsel via Lightning-porten, herunder synkronisering og dataoverførsel.
• XCVR1_RF (Small RF) & XCVRO_RF (Big RF): Transceivere, der omdanner analoge radiosignaler til digitale data og omvendt.

Denne detaljerede viden om komponenternes placering og funktion er afgørende for at kunne udføre præcise reparationer og fejlfinding. Ved at krydsreferere de skematiske diagrammer med PCB-layoutet kan man pinpoint'e specifikke komponenter og testpunkter, hvilket reducerer gætværk og forbedrer reparationssuccesen.

Trin-for-trin guide til adskillelse af iPhone 7 Plus

At åbne en iPhone 7 Plus kræver præcision og de rette værktøjer. Følgende trin er en generel guide til at fjerne hovedkortet, men vær altid forsigtig og arbejd i et rent miljø for at undgå at beskadige komponenter. Husk, at vandtætheden kan kompromitteres efter adskillelse.

Værktøjer du skal bruge:

• Pentalobe skruetrækker (PL1)
• Y-type skruetrækker (Y000)
• Phillips skruetrækker
• Sugekop
• Hårde plastikåbningsværktøjer (picks)
• Plastikspatel (spudger)
• Tynd stålspatel
• Hårtørrer eller varmepistol (med forsigtighed)
• Pincet
• Antistatisk måtte og armbånd (anbefales)

Forberedelse:

Før du begynder, skal du slukke din iPhone helt. Dette er afgørende for at undgå kortslutninger og beskadigelse af komponenter. Hvis skærmen er meget revnet, kan du dække den med pakketape for at forhindre yderligere brud og beskytte dig mod glasskår. Sørg for at have en ren, organiseret arbejdsflade.

Trin 1: Fjern de nederste Pentalobe-skruer

Brug Pentalobe skruetrækkeren (PL1) til at fjerne de to 3.3 mm skruer, der er placeret på hver side af Lightning-porten i bunden af telefonen. Disse skruer er de første, der skal fjernes for at få adgang til enhedens indre.

Trin 2: Løsn skærmen

Skærmen er limet fast til rammen for at opnå vandafvisning. Opvarm forsigtigt de ydre kanter af skærmen med en hårtørrer (til omkring 60°C) i et par minutter for at blødgøre limen. Placer sugekoppen på skærmen, lige over eller nær Hjem-knappen. Træk forsigtigt sugekoppen opad for at skabe et lille mellemrum mellem skærmen og metalrammen. Indsæt et tyndt plastikåbningsværktøj i mellemrummet. Indsæt ikke værktøjet dybere end 5 mm for at undgå at beskadige interne kabler eller sensorer. Træk værktøjet forsigtigt rundt langs skærmens omkreds for at løsne limen gradvist.

Trin 3: Åbn telefonen

Når limen er løsnet, kan du forsigtigt åbne skærmen. iPhone 7 Plus åbner som en bog fra venstre mod højre, da der er kabler langs højre side af telefonen. Læg skærmen forsigtigt til side, så den hviler oprejst mod noget, eller hold den forsigtigt, så kablerne ikke belastes. Undgå at trække for hårdt, da kablerne er skrøbelige.

Trin 4: Afbryd batteriet

Dette er et af de vigtigste trin for at forhindre kortslutning og beskyttelse mod utilsigtet tænding under reparationen. Brug Y-type skruetrækkeren (Y000) til at fjerne de tre skruer (en 2.4 mm blå og to 1.1 mm pink) fra batteristikets beslag. Fjern beslaget. Brug derefter en plastikspatel til forsigtigt at afbryde batteristikket fra hovedkortet. Sørg for at stikket er helt løst og ikke rører ved nogen metaldele.

Trin 5: Afbryd skærm- og hjemmeknapskabler

Fjern de tre skruer fra beslaget over skærmens og hjemmeknappens stik ved hjælp af Y-type skruetrækkeren (Y000). Fjern beslaget. Brug en plastikspatel til forsigtigt at afbryde de fire stik: to for skærmen (LCD og Digitizer) og to for hjemmeknappen (Touch ID), som er ekstremt følsomme og nemt kan beskadiges.

Trin 6: Fjern frontkameraet

Fjern de to skruer fra frontkamerabeslaget og fjern beslaget. Brug en plastikspatel til forsigtigt at afbryde frontkameraets stik fra hovedkortet. Nu kan du fjerne frontkameramodulet, som også ofte indeholder mikrofonen og proximity-sensoren.

Trin 7: Fjern hovedkameraet

Fjern de to skruer fra hovedkamerabeslaget og fjern det. Afbryd hovedkamerastikkene ved forsigtigt at lirke dem op med en plastikspatel. Den grønne skrue (Standoff) er ikke magnetisk og kræver en speciel standoff-skruetrækker eller en tynd, flad skruetrækker til at dreje den. Fjern derefter hovedkameramodulet, som er et dobbeltkamera på iPhone 7 Plus.

Trin 8: Fjern Wi-Fi-antennen

Fjern den mærkede Phillips-skrue, der holder Wi-Fi-antennen. Wi-Fi-antennen kan være let limet fast. Opvarm området forsigtigt med en hårtørrer og brug en tynd stålspatel til at lirke den forsigtigt af. Afbryd stikket fra hovedkortet, og fjern Wi-Fi-antennen.

Trin 9: Fjern antennebeslag og stik

Fjern de markerede Phillips-skruer fra antennebeslaget (en 1.1 mm grøn og en 1.0 mm blå). Fjern beslaget. Under dette beslag er der yderligere to Phillips-skruer (1.1 mm grøn), der holder et forbindelsesstykke. Fjern disse skruer og forbindelsesstykket, som ofte er en del af mobilantennesystemet.

Trin 10: Afbryd topstik og antennekabler

Fjern de to skruer fra beslaget over stikket øverst på hovedkortet (1.1mm grøn). Fjern beslaget. Afbryd forsigtigt det brede stik på siden af hovedkortet og de to små antennekabelstik ved hjælp af en plastikspatel. Disse kabler er ofte meget tynde og skrøbelige.

Trin 11: Fjern SIM-kortbakken

Før du fjerner hovedkortet, skal du huske at fjerne SIM-kortbakken. Dette er et kritisk trin, da hovedkortet ellers ikke kan fjernes fuldstændigt og kan blive beskadiget.

Trin 12: Fjern hovedkortet

Nu skal du fjerne alle de resterende skruer, der holder hovedkortet på plads (f.eks. 1.8 mm grøn, 2.0 mm blå, 1.1 mm gul). Vær opmærksom på, at nogle af disse kan være interne gevindskruer, der kræver en speciel skruetrækker eller en tynd, flad skruetrækker. Der er også en plastikskrueholder ved siden af de to huller for iSight-kameraet øverst på hovedkortet, som skal fjernes. Når alle skruer er fjernet, kan du forsigtigt lirke hovedkortet op med en plastikspatel og fjerne det fra telefonen. Vær yderst forsigtig, da hovedkortet er den mest følsomme og dyreste komponent.

Denne proces er kompleks og kræver tålmodighed. Hvis du er usikker på nogen af trinene, er det bedst at søge professionel hjælp for at undgå yderligere skade på din enhed.

Ofte Stillede Spørgsmål (OSS)

Hvorfor er skematiske diagrammer og PCB-layouts så vigtige?

De er afgørende for at forstå den elektriske funktionalitet og den fysiske opbygning af en iPhone. De bruges til fejlfinding, identifikation af beskadigede komponenter, og til at udføre præcise reparationer. Uden dem ville reparationer være gætværk, hvilket øger risikoen for at forårsage mere skade end gavn.

Er det svært at forstå disse diagrammer?

Ja, de kan være komplekse og kræver en grundlæggende forståelse af elektronik og symboler. Men med tid og praksis kan man lære at læse dem. Der findes mange online ressourcer og tutorials, der kan hjælpe med at dechifrere dem, og et stærkt online community af reparatører deler ofte viden og tips.

Kan jeg selv reparere min iPhone ved hjælp af disse diagrammer?

Det er muligt, især hvis du har erfaring med finmekanik og elektronik. Diagrammerne giver den nødvendige information, men udførelsen kræver specialværktøj, en rolig hånd og masser af tålmodighed. Der er altid en risiko for at forårsage yderligere skade, og det er vigtigt at vurdere dine egne færdigheder, før du kaster dig ud i en reparation.

Hvilke værktøjer skal jeg bruge til at åbne min iPhone 7 Plus?

Du skal bruge specifikke skruetrækkere (Pentalobe, Y-type, Phillips), en sugekop, plastikåbningsværktøjer, en plastikspatel og muligvis en tynd stålspatel og en hårtørrer. Det er vigtigt at have de rigtige værktøjer for at undgå at beskadige skruer eller komponenter, da forkert værktøj kan strippe skruerne eller ridse enheden.

Er det sikkert at åbne min iPhone?

Åbning af din iPhone kan annullere garantien og indebærer en risiko for at beskadige enheden, især vandtætheden. Hvis du ikke er komfortabel med processen, anbefales det at søge professionel reparation. Afbryd altid batteriet først for at undgå kortslutninger, og vær opmærksom på de skrøbelige flexkabler.

Konklusion

Skematiske diagrammer og PCB-layouts for iPhone 7 og 7 Plus er uvurderlige ressourcer for enhver, der ønsker at dykke dybere ned i disse enheders indre virkemåde. De giver den nødvendige viden til at forstå, diagnosticere og i mange tilfælde selv reparere komplekse problemer. Selvom processen med at åbne og arbejde med en iPhone er udfordrende og kræver omhu, åbner det en verden af muligheder for dem med den rette viden og de rigtige værktøjer. Husk altid at prioritere sikkerhed og præcision for at sikre et vellykket resultat og forlænge levetiden på din elskede iPhone.
