MAC-Adgangskontrol: Sådan Fungerer Dit Netværk

I den digitale tidsalder, hvor vi konstant er forbundet, tænker de færreste over de komplekse systemer, der arbejder bag kulisserne for at sikre en problemfri kommunikation. Et af de mest fundamentale og kritiske lag i netværkskommunikation er Media Access Control (MAC) underlaget. Dette lag er afgørende for, hvordan data overføres mellem enheder på et lokalt netværk, og det håndterer de indviklede mekanismer for adgangskontrol til det fysiske transmissionsmedie. Uden et effektivt MAC-lag ville netværk være kaotiske, og datapakker ville konstant støde sammen og gå tabt. Denne artikel vil udforske MAC-underlagets vitale funktioner, dets adressemekanismer og de særlige udfordringer, det står over for, især i trådløse miljøer, samt hvordan innovative protokoller som MACA forsøger at løse disse.

Hvad er MAC-underlaget?

MAC-underlaget er en del af datalinklaget (lag 2 i OSI-modellen) og spiller en central rolle i at styre, hvordan enheder får adgang til og deler et fælles transmissionsmedie, såsom et Ethernet-kabel eller en trådløs frekvens. Ifølge IEEE Std 802-2001 afsnit 6.2.3 om "MAC sublayer" udfører MAC-laget en række primære funktioner, der er uundværlige for en pålidelig dataoverførsel. Disse inkluderer:

• Rammeafgrænsning og genkendelse: At identificere starten og slutningen af en dataramme, så modtageren kan tolke den korrekt.
• Adressering af destinationsstationer: Dette omfatter både individuelle stationer (unicast) og grupper af stationer (multicast/broadcast), hvilket sikrer, at data når den tilsigtede modtager.
• Formidling af kildestationens adresseringsinformation: At inkludere afsenderens adresse i rammen, så modtageren ved, hvem dataen kommer fra.
• Transparent dataoverførsel af LLC PDU'er: At overføre data fra det øvre logiske linkkontrol (LLC) lag uden at ændre indholdet.
• Fejlbeskyttelse: Generelt ved hjælp af generering og kontrol af rammetjeksekvenser (FCS), som hjælper med at opdage, om data er blevet beskadiget under transmissionen.
• Kontrol af adgang til det fysiske transmissionsmedie: Dette er en af MAC-lagets mest kritiske funktioner, da det forhindrer, at flere enheder sender data samtidigt, hvilket ville føre til kollisioner.

Specifikt for Ethernet-netværk skal MAC-laget også håndtere funktioner som at modtage og transmittere normale rammer, udføre halvdupleks retransmissioner og backoff-funktioner, tilføje og kontrollere FCS, håndhæve interframe-mellemrum, kassere fejlformede rammer, samt tilføje og fjerne preamble, SFD (start frame delimiter) og padding.

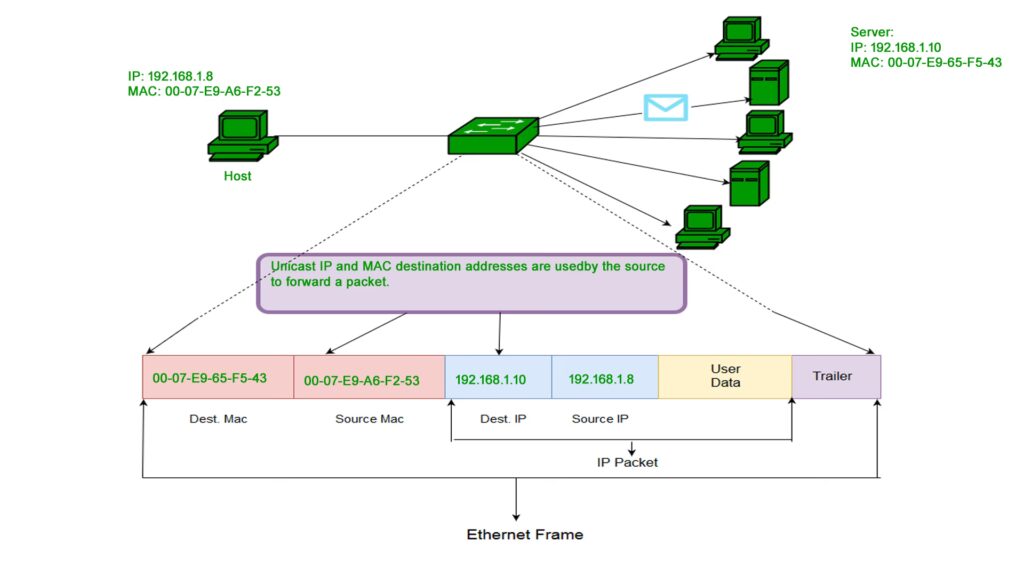

MAC-adresser: Netværkets Unikke Identitet

De lokale netværksadresser, der anvendes i IEEE 802-netværk og FDDI-netværk, kaldes MAC-adresser. Disse adresser er baseret på det adresseringsskema, der blev brugt i tidlige Ethernet-implementeringer, og er designet til at være et unikt serienummer for hver netværksgrænseflade. Typisk tildeles MAC-adresser til netværksgrænsefladehardwaren på fremstillingstidspunktet. Den mest betydningsfulde del af adressen identificerer producenten, som derefter tildeler resten af adressen, hvilket sikrer en potentielt unik adresse globalt.

Denne unikhed gør det muligt for datarammer at blive leveret præcist på et netværkslink, der forbinder værter via en kombination af repeatere, hubs, broer og switche. Det er vigtigt at bemærke, at MAC-adresser opererer på lag 2 (datalinklaget) og adskiller sig fra IP-adresser, som opererer på lag 3 (netværkslaget). Når en IP-pakke når sit destinations(under)netværk, oversættes destinations-IP-adressen til MAC-adressen for destinationsværten ved hjælp af Address Resolution Protocol (ARP) for IPv4 eller Neighbor Discovery Protocol (NDP) for IPv6. Eksempler på fysiske netværk, der bruger IEEE 802 48-bit MAC-adresser, er Ethernet-netværk og Wi-Fi-netværk. I fulddupleks punkt-til-punkt-kommunikation er et MAC-lag ikke strengt nødvendigt, men adressefelter inkluderes ofte i nogle punkt-til-punkt-protokoller af kompatibilitetsårsager.

Adgangskontrolmekanismer i Fysiske Netværk

Kontrol af adgangen til det fysiske transmissionsmedie er kernen i MAC-lagets funktion. Dette er især kritisk i delte medier, hvor flere enheder konkurrerer om at sende data over den samme kanal. Formålet med adgangskontrol er at minimere kollisioner – situationer hvor to eller flere enheder forsøger at sende data samtidigt, hvilket resulterer i ødelagte pakker og behov for retransmissioner. I kablede Ethernet-netværk anvendes ofte Carrier Sense Multiple Access with Collision Detection (CSMA/CD), hvor en enhed lytter efter trafik på mediet, før den sender, og stopper øjeblikkeligt, hvis den detekterer en kollision. Men i trådløse netværk er billedet langt mere komplekst.

Udfordringer for MAC i Trådløse Netværk

Trådløse netværk præsenterer en række unikke og betydelige udfordringer for MAC-laget, som adskiller sig markant fra de kablede modparter. Disse udfordringer skyldes den iboende natur af radiobølgetransmission og det åbne, delte medie. De tre mest fremtrædende problemer er:

1. Halvdupleksdrift

I trådløse systemer er det yderst vanskeligt at modtage data, mens senderen samtidig transmitterer data. Dette skyldes, at en stor del af signalenergien fra den transmitteende node lækker ind i modtagerstien. Den transmitterede og modtagne effekt kan adskille sig med flere størrelsesordener, hvilket gør det praktisk talt umuligt at detektere et svagt indgående signal, mens man sender et meget stærkere signal. Konsekvensen er, at kollisionsdetektering, som er fundamental i kablede Ethernet-netværk, ikke er mulig i et trådløst miljø. Da en sender ikke kan detektere en kollision under transmission, fokuserer alle foreslåede trådløse MAC-protokoller på at minimere sandsynligheden for kollisioner – altså at implementere kollisionsundgåelse i stedet for kollisionsdetektering.

2. Tidsvarierende Kanaler

Radiobølgesignaler påvirkes af omgivelserne på en måde, der får det modtagne signal til at variere over tid. Dette fænomen er kendt som multipath-udbredelse og skyldes tre primære mekanismer for radiobølgesignaludbredelse:

• Refleksion: Opstår, når en bølge rammer et objekt, der er meget større end bølgelængden (f.eks. bygninger, jordoverfladen).
• Diffraktion: Opstår, når radiovejen mellem sender og modtager er blokeret af en overflade med skarpe kanter (f.eks. rundt om hjørner).
• Spredning (Scattering): Opstår, når mediet, hvorigennem bølgen bevæger sig, består af objekter med dimensioner, der er sammenlignelige med eller mindre end bølgelængden (f.eks. blade, gadelamper).

Det modtagne signal er en superposition af tidsforskudte og dæmpede versioner af de transmitterede signaler, hvilket betyder, at signalstyrken varierer med tiden. Denne variation kan føre til perioder, hvor en nodes modtagne signalstyrke falder under en bestemt tærskel, et fænomen kendt som "fade" eller udfald. Kanalens variationstakt bestemmes af kanalens koherenstid. En udbredt strategi for at sikre, at linkkvaliteten er god nok til datakommunikation, er håndtryk (handshaking). Et vellykket håndtryk mellem en sender og en modtager (typisk en lille besked) indikerer en god kommunikationsforbindelse.

3. Burst-Kanalfejl

Som en direkte konsekvens af tidsvarierende kanaler og varierende signalstyrker introduceres der fejl i transmissionen i trådløse netværk. Mens bitfejlraten (BER) i kablede netværk typisk er lav, og fejl ofte skyldes tilfældig støj, kan BER i trådløse netværk være betydeligt højere. Fejl i trådløse netværk skyldes ofte, at en node er i et "fade"-område, hvilket resulterer i, at fejl opstår i lange "bursts" (samlinger). Dette betyder, at mange pakker kan gå tabt i træk. For at afhjælpe pakketab på grund af burst-fejl anvendes flere teknikker:

• Mindre pakker: Reducerer sandsynligheden for, at en hel pakke bliver beskadiget under et kort udfald.
• Forward Error Correcting Codes (FEC): Tilføjer redundant information til data, så modtageren kan rette visse fejl uden at anmode om retransmission.
• Retransmissioner (ACKs): Anmodning om genafsendelse af pakker, der er blevet detekteret som fejlbehæftede, ofte via bekræftelser (ACKnowledgements).

Placeringsafhængig Bærerregistrering

Den måde, hvorpå en node opfatter kanalen som "fri" eller "optaget" (carrier sensing), er stærkt afhængig af dens geografiske placering. Dette giver anledning til tre klassiske problemer i trådløse netværk:

Skjulte Noder (Hidden Node Problem)

En skjult node er en node, der er inden for rækkevidde af den tilsigtede destination, men uden for rækkevidde af senderen. Forestil dig Node B, der kan kommunikere med både A og C. A og C kan dog ikke høre hinanden. Når A sender til B, kan C ikke detektere transmissionen ved hjælp af sin bærerregistreringsmekanisme. C antager fejlagtigt, at kanalen er ledig, og kan derfor begynde at sende til B, hvilket forårsager en kollision ved B. Dette er et betydeligt problem, da det fører til ineffektive retransmissioner og reduceret netværksgennemstrømning.

Eksponerede Noder (Exposed Node Problem)

En eksponeret node er modsat en skjult node – den er inden for rækkevidde af senderen, men uden for rækkevidde af destinationen. Forestil dig, at Node A sender til Node B. Node C er inden for rækkevidde af A og kan høre A's transmission. Hvis C nu skal sende til Node D (som er uden for A's rækkevidde), vil C's bærerregistrering fortælle den, at kanalen er optaget, fordi A sender. I teorien kunne C dog sagtens have en parallel transmission med D, da D ikke kan høre A's transmission. Men fordi C er en eksponeret node, vil den ikke sende, hvilket resulterer i spild af båndbredde og en unødvendig begrænsning af netværkets kapacitet.

Capture (Indfangning)

Capture opstår, når en modtager kan modtage en transmission rent fra en af to samtidige transmissioner, begge inden for dens rækkevidde. Antag, at Node A og D sender samtidigt til B. Hvis signalstyrken modtaget fra D er markant højere end fra A, kan D's transmission afkodes uden fejl, selv i nærværelse af A's transmission. I dette tilfælde siges D at have "indfanget" A. Selvom capture kan forbedre protokolydeevnen i visse scenarier ved at tillade en af transmissionerne at lykkes, kan det også være uretfærdigt, da det favoriserer noder, der er tættere på modtageren.

MAC i Mobilnetværk

Cellulære netværk, såsom GSM-, UMTS-, LTE- og 5G-netværk, anvender også et MAC-lag, men med et specifikt design, der maksimerer udnyttelsen af det dyre, licenserede spektrum. Luftgrænsefladen i et mobilnetværk opererer på lag 1 og 2 af OSI-modellen, hvor lag 2 er opdelt i flere protokoller. I UMTS og LTE omfatter disse Packet Data Convergence Protocol (PDCP), Radio Link Control (RLC) protokollen og MAC-protokollen. Basestationen har absolut kontrol over luftgrænsefladen og planlægger både downlink-adgang (fra basestation til enhed) og uplink-adgang (fra enhed til basestation) for alle enheder. MAC-protokollen er specificeret af 3GPP i standarder som TS 25.321 for UMTS, TS 36.321 for LTE og TS 38.321 for 5G, hvilket understreger dens kritiske rolle i moderne mobilkommunikation.

Løsninger: MACA-protokollen

For at imødegå de grundlæggende mangler ved CSMA-protokoller, når de anvendes i trådløse netværk, blev protokoller baseret på Multiple Access Collision Avoidance (MACA) foreslået. MACA er designet til at give mulighed for, at flere noder kan sende data til forskellige destinationer uden at lide under pakkekollisioner. Kernen i MACA og dets varianter (som ofte inkluderer Request To Send/Clear To Send, RTS/CTS) er en håndtryksmekanisme, der tillader noder at annoncere deres intention om at sende og derefter modtage en tilladelse, før den faktiske dataoverførsel finder sted.

Processen fungerer typisk således:

1. En afsender ønsker at sende data og sender en kort "Request To Send" (RTS) pakke til modtageren.
2. Modtageren, hvis den er klar, svarer med en "Clear To Send" (CTS) pakke.
3. Noder, der hører RTS, men ikke CTS, ved, at de er "skjulte" for modtageren og skal undlade at sende.
4. Noder, der hører CTS, ved, at en transmission er ved at finde sted, og de skal undlade at sende i den periode, der er angivet i CTS-pakken. Dette hjælper med at løse både skjulte og eksponerede node-problemer ved at "reservere" kanalen og informere nærliggende noder om den kommende transmission.

Denne tilgang, hvor man fokuserer på at undgå kollisioner gennem en forudgående reservation af kanalen, er afgørende for at opnå stabil og effektiv kommunikation i de uforudsigelige trådløse miljøer. MACA forbedrer markant netværkets ydeevne ved at reducere antallet af kollisioner og dermed behovet for kostbare retransmissioner.

Sammenligning: Kablet vs. Trådløst MAC

For at opsummere de væsentligste forskelle i MAC-lagets funktion og udfordringer mellem kablede og trådløse netværk, kan vi se på følgende tabel:

Ofte Stillede Spørgsmål (FAQ)

Hvad er forskellen på en MAC-adresse og en IP-adresse?

En MAC-adresse (Media Access Control-adresse) er en unik fysisk adresse, der er indlejret i netværksgrænsefladen på en enhed og opererer på datalinklaget (lag 2). Den bruges til at identificere en enhed lokalt på et segment af et netværk. En IP-adresse (Internet Protocol-adresse) er en logisk adresse, der opererer på netværkslaget (lag 3). Den bruges til at identificere en enhed globalt på internettet og muliggør routing af data mellem forskellige netværk.

Hvorfor er kollisionsdetektering svær i trådløse netværk?

Kollisionsdetektering er svær i trådløse netværk på grund af halvdupleksdrift. Når en trådløs enhed sender data, lækker en stor del af dens egen signalenergi ind i dens modtager, hvilket gør det umuligt at detektere et svagere indgående signal fra en anden enhed, der forårsager en kollision. Derfor fokuserer trådløse protokoller på kollisionsundgåelse.

Hvad er en "skjult node"?

En "skjult node" er en node i et trådløst netværk, der kan kommunikere med en fælles modtager, men som ikke kan høre en anden sender, der også kommunikerer med den samme modtager. Dette fører til, at den skjulte node fejlagtigt tror, at kanalen er ledig, og sender data, hvilket forårsager en kollision ved modtageren.

Hvordan hjælper MACA med at undgå kollisioner?

MACA (Multiple Access Collision Avoidance) hjælper med at undgå kollisioner i trådløse netværk ved at bruge en håndtryksmekanisme, typisk med RTS (Request To Send) og CTS (Clear To Send) pakker. Før en enhed sender den faktiske data, sender den en RTS. Modtageren svarer med en CTS. Disse små pakker advarer andre noder i området om den kommende transmission og får dem til at udsætte deres egne transmissioner, hvilket effektivt "reserverer" kanalen og minimerer risikoen for kollisioner.

Hvorfor er MAC-laget vigtigt i mobilnetværk?

I mobilnetværk er MAC-laget kritisk for at maksimere udnyttelsen af det dyre og begrænsede licenserede spektrum. Det styrer den effektive tildeling af radioressourcer til mange brugere, planlægger dataoverførsler og håndterer fejl og retransmissioner over den udfordrende trådløse luftgrænseflade, alt sammen under basestationens centrale kontrol.

MAC-laget er en usynlig, men uundværlig komponent i vores digitale infrastruktur. Fra at sikre, at din e-mail når frem til den rigtige modtager på dit lokale netværk, til at optimere ydeevnen i komplekse trådløse systemer og mobilnetværk, er MAC-lagets adgangskontrolmekanismer fundamentale for en stabil og effektiv kommunikation. Forståelsen af dets funktioner og de udfordringer, det overvinder, giver et dybere indblik i, hvordan moderne netværk er konstrueret for at levere den problemfri forbindelse, vi tager for givet hver dag.
