Backhaul Netværk: Rygraden i Mobilkommunikation

I en verden, hvor mobilkommunikation er blevet en uundværlig del af vores dagligdag, er det let at tage den bagvedliggende infrastruktur for givet. Mens 5G-teknologiens hastighed og kapacitet ofte fremhæves, er der en afgørende komponent, der diskret, men effektivt, muliggør denne revolution: backhaul netværket. Uden et robust og effektivt backhaul system ville vores smartphones, IoT-enheder og andre trådløse teknologier simpelthen ikke kunne fungere optimalt. Dette netværk fungerer som den usynlige motor, der driver datatrafikken fra mobilmasterne og ud til kernen af internettet, og sikrer, at alt fra simple tekstbeskeder til komplekse videoopkald leveres problemfrit.

Lad os dykke ned i, hvad backhaul netværk præcis indebærer, hvorfor de er så uundværlige, hvilke teknologier der driver dem, og hvordan man sikrer deres ydeevne i en stadigt mere krævende digital tidsalder.

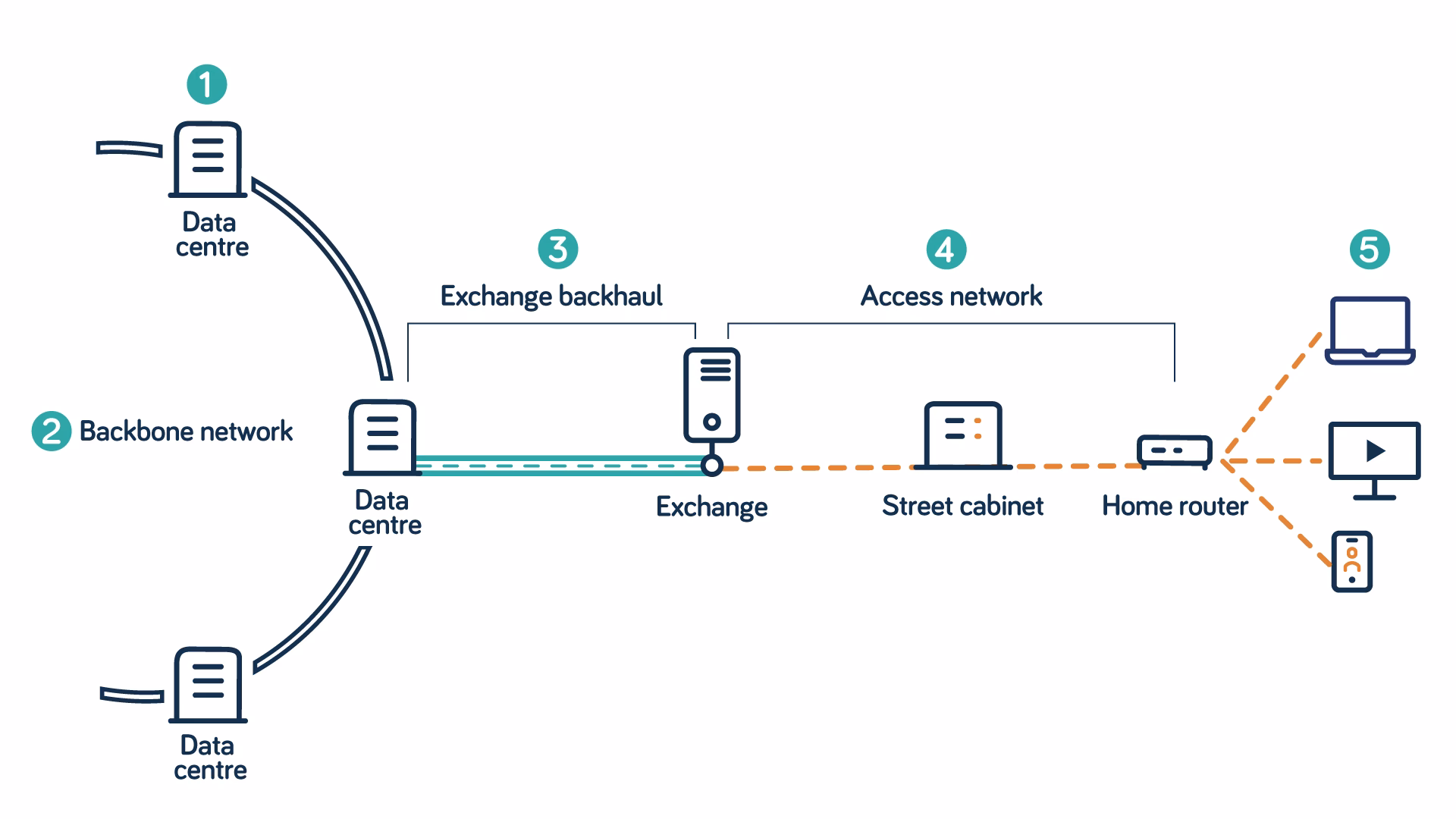

Hvad er et Backhaul Netværk?

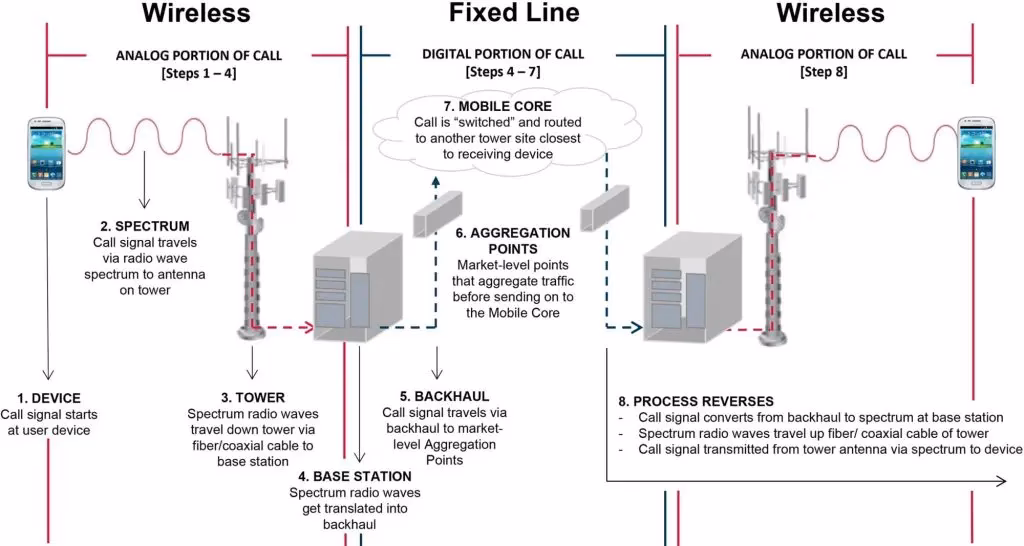

I sin simpleste form er et backhaul netværk den transportinfrastruktur, der forbinder radioadgangsnetværket (RAN) – altså mobilmasterne og antennerne, vi ser overalt – med kernen af et mobilnetværk. Forestil dig det som en højhastighedsvej, der transporterer al den data, der genereres af din telefon, fra den lokale afkørsel (mobilmasten) til den store motorvej (netværkskernen), hvor den kan distribueres videre til sin destination. Denne vitale forbindelse mellem en mobilmast og udbyderens centrale hub er en central komponent i enhver trådløs netværksinfrastruktur.

Med udviklingen af avancerede teknologier som MIMO (Multiple-Input Multiple-Output), RAN-virtualisering og opdelte arkitekturmodeller, er definitionen af backhaul blevet udvidet. Vi taler nu også om fronthaul og midhaul, som supplerer det traditionelle backhaul. Samlet kaldes disse ofte for x-haul. Fronthaul forbinder typisk basisbåndsenheden med de fjerne radiohoveder (antennerne), mens midhaul fungerer som et mellemliggende link. Backhaul-komponenten adskiller sig ved sin direkte forbindelse til netværkets kerne, hvilket gør den til det sidste og ofte mest kritiske led i kæden for dataoverførsel fra RAN til internettet.

Hvorfor er Backhaul Netværk Vigtige?

Betydningen af et backhaul netværk undervurderes ofte, især når fokus primært rettes mod innovationer inden for 5G RAN og nye bærbare enheder. Men backhaul netværkets ydeevne, kapacitet og pålidelighed er integrerede for at imødekomme de enorme transportkrav, der følger med 5G-forbindelse, Internet of Things (IoT) og den kontinuerlige stigning i antallet af abonnenter. Uden et robust backhaul system ville de lovede hastigheder og den lave latenstid i 5G simpelthen ikke kunne realiseres.

Problemer som pakketab, høj latenstid (forsinkelse) og carrier jitter (variation i forsinkelse) er blot nogle af de generende symptomer, der kan forventes, hvis backhaul-beredskabet ikke er blevet adresseret tilstrækkeligt. Disse problemer fører direkte til en dårlig brugeroplevelse – langsomme downloads, afbrudte opkald, og forsinkelser i realtidsapplikationer. For at undgå disse brugeroplevelsesproblemer har operatører løbende søgt innovative løsninger for at øge båndbredden og garantere tjenestens integritet. Test og overvågning af mobil backhaul har fået øget betydning, hvor serviceniveauer verificeres ved ibrugtagning og løbende vurderes og optimeres, mens fejlfinding minimerer serviceafbrydelser på tværs af en række nye backhaul-transportformer.

5G's Indflydelse på Backhaul Netværk

Hver ny generation af mobilteknologi har øget presset på backhaul netværkene, men den nuværende indvirkning af 5G er ulig nogen tidligere iteration. Mangfoldigheden af brugsscenarier, MIMO og netværksskæring har påvirket backhaul for 5G på håndgribelige måder. Netværksfortætning (flere små celler tættere på brugerne) og den reducerede dækningskapacitet for millimeterbølger (mmWave) forværrer 5G backhaul-udfordringerne.

Ved maksimale gennemløb og downloadhastigheder på op til 10 Gbps skal eksponentielt højere datamængder 'backhaules' fra uendeligt mange flere lokationer. Hvert af de primære 5G-brugsscenarier, herunder Enhanced Mobile Broadband (eMBB), massive Machine-Type Communication (mMTC) og ultra-pålidelig Low-Latency Communications (urLLC), muliggøres gennem netværksskæring og netværksfunktionsvirtualisering (NFV) inden for fronthaul- og midhaul-segmenterne.

5G fronthaul og midhaul konfiguration kan skræddersys til brugsscenariets latenstid, båndbredde og synkroniseringskrav. Dette har mindsket latenstidsbyrden for 5G backhaul-links og flyttet fokus til kapacitet, spektrumseffektivitet og serviceorkestrering for dynamisk at understøtte 5G-brugsscenariernes krav.

Backhaul Teknologier

Siden koaksialkabel først forbandt mobilnetværk til kernen for en generation siden, har backhaul-teknologien afspejlet transportmedieudviklingen og den vedvarende trafikvækst, der har defineret telekommunikationsæraen. Den løbende indførelse af ny infrastruktur og transmissionsprotokoller har holdt backhaul netværk et skridt foran efterspørgslen.

TDM / Point-to-Point

Time Division Multiplexing (TDM) teknologi opstod i 1980'erne og etablerede en tidlig backhaul transportform over koaksialkabel. Også kendt som kredsløbskoblet eller punkt-til-punkt backhaul, opdeler TDM-metoder kundetjenester i diskrete tidsintervaller. Disse tildelte tider skiftes gennem netværket for pålideligt at styre båndbredde- og ydeevnekravene for hver tjeneste. Præcis timing er nødvendig for at TDM backhaul-metoden kan fungere korrekt. Efterhånden som grundlæggende tjenester som tekst og tale er blevet overskygget af trådløs dataoverførsel via LTE og 5G, er skalerbarheden af forbindelsesorienterede, kredsløbskoblede transportteknologier mindsket. Backhaul-udrulning er skiftet til en pakke-baseret tilgang, der stemmer overens med den overordnede mobilnetværksarkitektur. Dog anvender mange regioner rundt om i verden stadig TDM til backhaul.

Ethernet

Pakke-baseret Ethernet understøtter backhaul for 5G effektivt. Bitrater og forbindelsesafstande er øget gennem introduktionen af fiberbaseret Ethernet, og båndbreddebegrænsninger er blevet afhjulpet. Da Ethernet mangler den præcise frekvenssynkronisering, som TDM backhaul har, er Precision Time Protocol (PTP) blevet udviklet af IEEE for at adressere Ethernet-synkronisering, herunder langdistance backhaul-links. Denne præcision er essentiel for 5G-brugsscenarier som førerløse biler, der er afhængige af præcis timing og et ultra-lavt latenstidsniveau. Efterhånden som fiber backhaul overgår til Ethernet og nye installationer breder sig, giver kompakte testløsninger, der understøtter både ældre og nye backhaul-teknologier, test alsidighed og effektivitet.

Mikrobølge

Blandt de trådløse mobile backhaul-muligheder er mikrobølge backhaul opstået som en grundpille-teknologi med sine iboende lave implementeringsomkostninger og relative immunitet over for interferens eller fysisk forstyrrelse. Lejet mikrobølgespektrum kan bruges til at backhaul flere tjenester trådløst med minimal investering. Quadrature Amplitude Modulation (QAM), radiolink-bonding og andre innovationer er blevet anvendt til at optimere mikrobølge backhaul-kapaciteten. Med høj skalerbarhed og effektivitet, der er kompatibel med 5G netværkskrav, er mikrobølge backhaul en muliggørende komponent i 10Gb trådløs backhaul. I områder, hvor fiber ikke er tilgængelig, er mikrobølge backhaul stadig meget udbredt.

PON (Passive Optical Network)

Et passivt optisk netværk (PON) refererer til en punkt-til-flerpunkt fiber netværkskonfiguration, der udnytter ustrømførende fiber, splittere og kombinere. Ofte implementeret til fiber til hjemmet (FTTH) og fiber til bygningen (FTTB) applikationer, realiseres fordelene ved PON-teknologi nu også for fronthaul og backhaul netværksapplikationer. PON-netværk, der anvender en delt fibermodel bestående af passive komponenter, kan opnå de 10 Gbps hastigheder og lave latenstid, der kræves til 5G. PON-deling er blevet anerkendt som en logisk løsning til 5G basisbåndsdistribution til fjerne radiohoveder. PON-elementer vil fortsat blive inkorporeret i mobile backhaul netværk, efterhånden som teknologien forbedres.

IAB (Integrated Access Backhaul)

Højfrekvente implementeringer forbundet med 5G er desværre dækningsbegrænsede og dyre. Fiberudrulning er en stor faktor med hensyn til omkostninger og tid. Et alternativ til de høje omkostninger og den lange installationstid for fiber er integreret adgangs backhaul (IAB), hvor en del af det trådløse spektrum bruges til backhaul-forbindelsen af basestationer i stedet for fiber. Selvom 5G-spektrum også er en værdifuld ressource, kan operatører være villige til at bruge en del af det i en kort periode i bytte for at dække et dækningshul, udvide dækningen langs en motorvej eller endda til arrangementer, der per definition er midlertidige, som en koncert eller sportsbegivenhed.

Sammenligning af Backhaul Teknologier

Almindelige Problemer med Backhaul Netværk

Backhaul netværk er sårbare over for de samme risikofaktorer for ydeevne som andre kablede og trådløse netværk. Fiberforbindelser er udsat for utilsigtede fysiske skader, vejrhændelser og sikkerhedsbrud (aflytning). Ethernet backhaul-segmenter, selvom de er overlegne i kapacitet og omkostninger, skal indeholde netværkstiming og synkroniseringsinformation. Dårlig netværkssynkronisering fører til, at nærliggende master forstyrrer hinanden, afbrudte opkald og nedsat data gennemløb. Trådløse netværk er modtagelige for interferens, begrænsninger i transmissionsafstand og Line of Sight (LoS) problemer.

Et uafhjulpet backhaul-problem kan manifestere sig som latenstid, jitter eller pakketab, der påvirker brugeroplevelsen og tilfredsheden. Sammen med de eksisterende mobile backhaul-problemer fortsætter udbredelsen af små celler, gennemløbskravene og de massive trafikudfordringer, der er forårsaget af fremkomsten af 5G, med at hæve barren. Mens disse problemer er bredt anerkendt, varierer 5G mobile backhaul-løsninger fra operatør til operatør.

Hvorfor Skal Man Teste Backhaul?

Tidligere generationer af mobil backhaul-teknologi var designet til at understøtte makrocelleinfrastruktur på en forudsigelig måde. Efterhånden som TDM er overgået til Ethernet/IP, og små celler erstatter den traditionelle makrocellemodel, har basestationsarkitektur og trafikstyringsstrategier tilpasset sig derefter. Disse inkrementelle ændringer har ændret mobile backhaul-teststrategier fra en 'engangs'-verifikationsmetode til en filosofi baseret på kontinuerlig ydeevneovervågning.

5G-brugsscenarier med strenge krav til gennemløb og latenstid har fjernet enhver fejlmargin, der måtte have eksisteret tidligere. Pakke-baseret Ethernet har strømlinet backhaul-dataflowet, selvom bitfejlfrekvenser (BER) og pakketab skal forblive usædvanligt lave for at understøtte dataintensive applikationer som kunstig intelligens (AI) og augmented reality (AR). Backhaul-test og overvågning af ydeevnemålinger over tid kan hurtigt afværge potentielle problemer og fremskynde fejlfinding.

Netværkstiming og Synkronisering

Da mobile backhaul-netværk overgik til pakke-baserede netværk, blev det et kritisk krav at levere pålidelig ur-synkronisering over disse netværk. Pakke-baserede synkroniseringsteknikker som PTP/IEEE 1588v2 er nødvendige for at levere synkroniseringssignaler på tværs af IP-netværk til forskellige enheder i netværkets udkant. Manglen på synkronisering ved basestationen fører til RF-interferens, hvilket igen forårsager forringet opkaldskvalitet, øget antal afbrudte opkald under håndtering, for lange opkaldsopsætningstider, lavere båndbredde og ineffektiv brug af spektrum. Da trådløse udbydere konkurrerer på alle disse vigtige kundekvalitetsproblemer og betaler millioner eller milliarder af dollars for at erhverve spektrumlicenser, er det let at se, hvor afgørende stram netværkssynkronisering er for dem.

Trin til Test af et Backhaul Netværk

Efterhånden som backhaul-teknologien bliver stadig mere kompleks, og efterspørgslen accelererer, er en omfattende livscyklusbaseret tilgang til backhaul-test blevet mere logisk og omkostningseffektiv. Backhaul-ydeevnekrav bevæger sig hurtigt fra tegnebrættet til mobile løsninger og designs, der skal implementeres hurtigt, sikkert og økonomisk.

1. Servicemål

Definitive servicemål er det første skridt på vejen til kundetilfredshed. Hvert nyt site har en unik blanding af Service Level Agreements (SLA'er), dækningsmål og backhaul-udnyttelsesprognoser, der i sidste ende driver backhaul-arkitekturen, kapaciteten og testkravene. Udover disse veldefinerede mål opfylder en afsluttet fiberinspektion og kvalifikation inden ibrugtagning endnu en implementeringsmilepæl. Innovative håndholdte løsninger understøtter mobil backhaul-test og fiber certificering med fuldt autonome multifiber-inspektion og endeflade certificeringsmuligheder i en brugervenlig, håndholdt enhed.

2. Serviceaktivering

Serviceaktivering er en vigtig fase af backhaul-test, hvor det færdige cellested giver sit første indblik i faktiske serviceniveauer og ydeevne-baselines. Automatiserede testværktøjer strømliner backhaul fiberforbindelseskarakterisering og Ethernet-serviceaktivering baseret på RFC 2544 og Y.1564 specifikationer. Hurtig diagnose af gennemløb, tab af rammer og latenstidsproblemer kan fremskynde fejlfinding og forhindre et backhaul-problem i at forsinke site-certificering.

3. Backhaul Sikring / Ydeevnestyring

De økonomiske konsekvenser af backhaul-degradering kan være ødelæggende, så løbende ydeevnestyring og tendensanalyse af Key Performance Indicators (KPI'er) for alle backhaul-forbindelser er ikke længere en luksus. Automatiserede fiberovervågningsløsninger, transportforsikringsmuligheder og en ny generation af mikroprober arbejder i tandem for øjeblikkeligt at opdage fejl, degradering eller sikkerhedsindtrængninger og generere alarmer. Med hybride backhaul-implementeringer, der kombinerer de bedste transmissionsteknologier for at opfylde standarderne for 5G, er avancerede test- og overvågningsløsninger for 10GB trådløs backhaul endnu et essentielt testelement.

Fremtiden for 5G X-Haul

Efterhånden som operatører gradvist omdanner deres 5G-implementeringer fra non-standalone til standalone-tilstand, vil stærkt forventede brugsscenarier ud over eMBB blive muliggjort. Forbindelsen af 5G NR til 5G kernenetværk, massiv MIMO, netværksskæring og millimeterbølge-transmission frigør det fulde potentiale af 5G-teknologien. Efterhånden som 5G-tjenester driver 5G-efterspørgslen, vil indvirkningen på fremtidige x-haul-netværk være betydelig. En enkelt 5G-bruger i standalone-tilstand forbruger op til 10 gange båndbredden af en typisk LTE-bruger. For proaktivt at imødegå denne udfordring, skal 'ud-af-boksen'-tænkning komplementere den simple multiplikation af eksisterende Ethernet- og trådløse backhaul-forbindelser. Open RAN-standarder er en del af løsningen, der driver effektivitet gennem interoperabilitet, konvergens og markedskonkurrence.

Ved at opdele traditionel backhaul-teknologi i konfigurerbare fronthaul-, midhaul- og backhaul-segmenter har x-haul produceret en løsning, der er lig med den nuværende opgave. Nye innovationer som kvantenetværk kunne få 5G x-haul-teknologien til at ligne de overbelastede lastbiler, der transporterede grus til stenbruddet for et århundrede siden. Effektiv test og overvågning for bredden, fleksibiliteten og livscyklussen af mobile backhaul-netværk vil fortsat sikre serviceniveauer og tilfredshed for fremtidige generationer.

Ofte Stillede Spørgsmål (FAQ) om Backhaul Netværk

Q1: Hvad er forskellen mellem backhaul, fronthaul og midhaul?

A1: Traditionelt forbinder backhaul radioadgangsnetværket (RAN) med netværkets kerne. Fronthaul refererer til forbindelsen mellem basisbåndsenheder og de fjerne radiohoveder (antenner) i en delt RAN-arkitektur. Midhaul er et mellemliggende link, der forbinder distribuerede enheder og centraliserede enheder i RAN. Samlet kaldes de ofte 'x-haul' og er opstået med 5G's mere komplekse og opdelte netværksarkitektur.

Q2: Hvorfor er synkronisering så vigtig i backhaul netværk?

A2: Præcis tidssynkronisering er afgørende for, at mobilnetværk kan fungere korrekt, især i pakke-baserede netværk som Ethernet. Uden korrekt synkronisering kan basestationer forstyrre hinanden (RF-interferens), hvilket fører til dårlig opkaldskvalitet, afbrudte opkald, langsommere datahastigheder og ineffektiv udnyttelse af spektrum. Teknologier som PTP/IEEE 1588v2 er udviklet til at sikre denne præcision.

Q3: Kan trådløse teknologier bruges til backhaul?

A3: Ja, absolut. Mikrobølge backhaul er en meget udbredt trådløs backhaul-teknologi, især i områder hvor fiberudrulning er vanskelig eller dyr. Integrated Access Backhaul (IAB) er også en trådløs tilgang, der bruger en del af 5G-spektret til backhaul, ofte til at udfylde dækningshuller eller til midlertidige opsætninger.

Q4: Hvordan påvirker 5G backhaul netværk?

A4: 5G stiller markant højere krav til backhaul netværk på grund af dets højere hastigheder (op til 10 Gbps), massive dataforbrug, netværksfortætning (flere små celler) og understøttelse af diverse brugsscenarier som eMBB, mMTC og urLLC. Dette kræver backhaul med langt større kapacitet, lavere latenstid og bedre synkronisering end tidligere generationer.

Q5: Hvad er de største udfordringer for backhaul netværk i dag?

A5: De største udfordringer inkluderer at imødekomme den eksponentielle vækst i datatrafik, sikre tilstrækkelig kapacitet og lav latenstid for 5G-tjenester, håndtere kompleksiteten af nye x-haul-arkitekturer, opretholde præcis netværkssynkronisering og beskytte mod fysiske skader eller cybertrusler. Kontinuerlig test og overvågning er afgørende for at overvinde disse udfordringer.
