Badger Ethylbenzen: Revolutionen indenfor Styrenproduktion

Ethylbenzen er en af de vigtigste kemiske byggesten i den moderne industri, primært anvendt som forstadie til styren, som igen er grundlaget for en lang række polymerer og plastmaterialer, der omgiver os i hverdagen. Fra emballage til bilkomponenter, elektronik og byggematerialer – styrenbaserede produkter er uundværlige. For at imødekomme den stadigt stigende efterspørgsel på disse materialer har effektive og miljøvenlige produktionsmetoder for ethylbenzen været afgørende. I spidsen for denne udvikling står Badger Ethylbenzen teknologien, en banebrydende løsning, der har revolutioneret fremstillingen af denne vitale kemikalie.

Hvad er Ethylbenzen, og hvorfor er det vigtigt?

Ethylbenzen er en organisk forbindelse med den kemiske formel C8H10. Som nævnt er dens primære anvendelse (over 90% af verdens produktion) i fremstillingen af styrenmonomer, som derefter polymeriseres til polystyren, acrylonitril-butadien-styren (ABS) harpiks, styren-acrylonitril (SAN) harpiks og mange andre derivater. Disse materialer finder anvendelse i næsten alle industrier, fra bilindustrien og byggeriet til forbrugerelektronik og emballage. Udover styrenproduktion anvendes ethylbenzen også i mindre skala som opløsningsmiddel i maling og inden for farmaceutisk industri.

Den globale kapacitet for ethylbenzenproduktion estimeres i øjeblikket til omkring 23 millioner metriske tons om året med en årlig vækstrate på cirka 4%. Denne vækst er især drevet af udviklingen i Asien, hvor Kina alene har den største produktionskapacitet og fortsat udvider den. Den konstante efterspørgsel understreger behovet for processer, der ikke blot er effektive, men også økonomisk fordelagtige og med minimal miljøpåvirkning.

Historisk Udvikling af Ethylbenzenproduktion

Produktionen af ethylbenzen gennem alkylering af benzen med ethylen har været studeret og kommercielt udviklet i over 80 år. Oprindeligt, i 1930'erne, blev processen domineret af Friedel-Crafts alkylering ved brug af aluminiumklorid (AlCl3) som katalysator. Denne metode, selvom den var effektiv, medførte betydelige udfordringer. AlCl3 er yderst korrosivt, hvilket krævede dyre, korrosionsbestandige materialer til anlæggene og skabte vanskeligheder med sikker håndtering og bortskaffelse af affaldsprodukter. De driftsomkostninger, der var forbundet med korrosion og affaldshåndtering, var betydelige, hvilket motiverede industrien til at søge efter renere og mere omkostningseffektive alternativer.

I løbet af de seneste 20-30 år har industrien i stigende grad bevæget sig væk fra AlCl3-baserede processer mod systemer baseret på zeolitkatalysatorer. Disse katalysatorer repræsenterer et kvantespring inden for kemisk produktion, da de eliminerer mange af de problemer, der var forbundet med de traditionelle syrekatalysatorer. Virksomheder som Mobil-Badger, Lummus-UOP, CDTech og Dow Chemical har været pionerer inden for udviklingen og licensieringen af disse zeolitbaserede processer.

Badger Ethylbenzen Teknologi: To Hovedprocesser

Badger, i samarbejde med ExxonMobil, har udviklet og licenseret flere generationer af ethylbenzenproduktionsteknologi, der er kendt for deres høje udbytte, energieffektivitet og lave miljøpåvirkning. De to mest fremtrædende processer er Mobil-Badger dampfaseprocessen og den nyere EBMax℠ væskefaseproces.

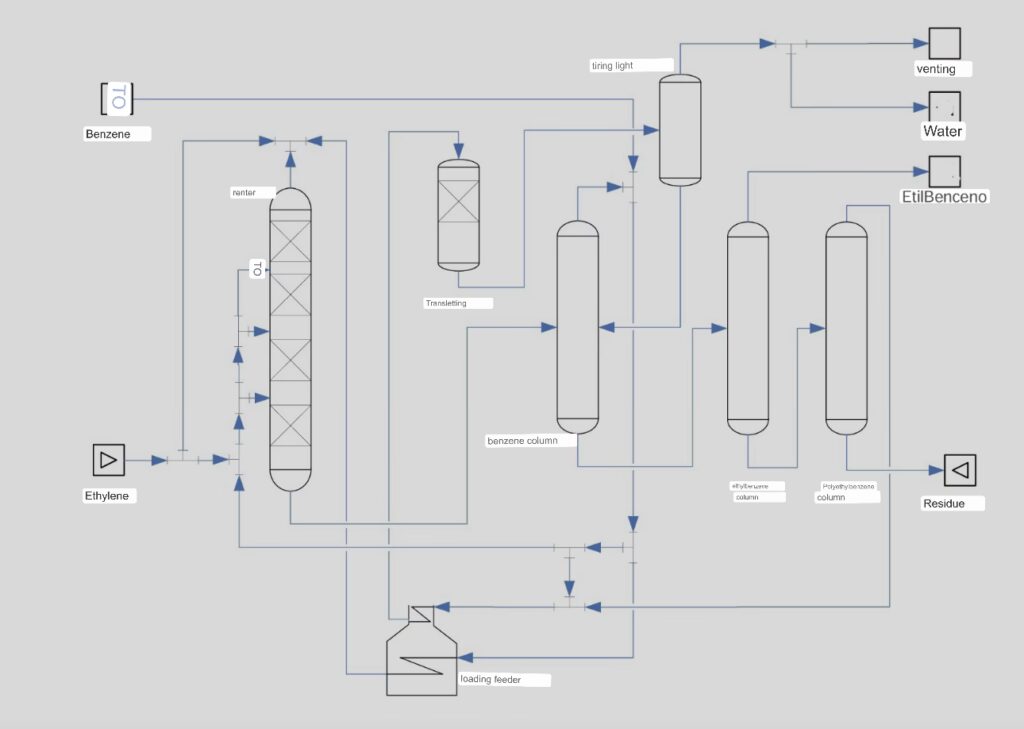

Mobil-Badger Dampfase Processen (Første Generation af Zeolit-baseret Teknologi)

Introduceret i 1980 og kommercialiseret i 1981, er Mobil-Badger dampfaseprocessen stadig den mest udbredte zeolitkatalyserede ethylbenzenproduktionsproces. Siden dens første kommercielle anvendelse er over 35 enheder blevet licenseret med en samlet årlig kapacitet på næsten 8 millioner metriske tons. I denne proces alkyleres benzen i en fast-leje reaktor med ethylen i gasfasen.

• Katalysator: Processen anvender en ZSM-5 baseret zeolitkatalysator.
• Driftsforhold: Den opererer med et benzen til ethylen (B:E) forhold på 5:20 (molært), ved temperaturer fra 370 til 420 °C og tryk fra 0,69 til 2,76 MPa (6,8–27,2 bar).
• Udbytte: Processen har et samlet ethylbenzenudbytte på mindst 99,0%.
• Cykluslængde: De første generationer havde cykluslængder på omkring 60 dage. Anden og tredje generation (introduceret i 1986 og 1991) forbedrede dette dramatisk til over 1 år, samtidig med at udbyttet steg til over 99,5%. Tab til tunge aromater og xylen faldt med mere end 50%.
• Energieffektivitet: Mobil-Badger processen er kendt for sin høje energieffektivitet, hvor stort set al den eksoterme reaktionsvarme genvindes.
• Fleksibilitet: Processen er også blevet modificeret til at bruge fortyndet ethylen fra FCC (Fluid Catalytic Cracking) afgangsstrømme som råmateriale, hvilket blev kommercialiseret hos Shell's Stanlow-raffinaderi i Storbritannien i 1991.

EBMax℠ Processen (Væskefase Teknologien)

EBMax℠ er en nyere ethylbenzenproces i væskefase, der blev kommercialiseret i 1995. Denne proces repræsenterer et yderligere fremskridt inden for zeolitkatalyseret ethylbenzenproduktion.

• Katalysator: Kernen i EBMax℠ er Mobil's proprietære MCM-22 zeolitkatalysator.
• Fordele ved MCM-22: Denne katalysator er exceptionelt stabil, med kommercielt opnåede cykluslængder på over 3 år. MCM-22 er mere selektiv for monoalkylering end større porezeoliter (som zeolit beta og Y), hvilket muliggør brug af meget lave benzen til ethylen (B:E) fødeforhold, typisk i området 3 til 5.
• Lave B:E Forhold: De lavere B:E forhold reducerer benzen-cirkulationshastigheden, hvilket forbedrer effektiviteten og reducerer gennemstrømningen i benzen-genvindingskolonnen. Dette er en afgørende fordel, da destillationskolonnens kapacitet ofte er en flaskehals i de fleste ethylbenzenanlæg. Ved at reducere benzen-cirkulationen kan anlægskapaciteten øges uden at skulle tilføje yderligere destillationskapacitet.
• Lav Temperaturdrift: EBMax℠ processen opererer ved lave temperaturer, hvilket resulterer i et meget lavt niveau af xylener i ethylbenzenproduktet, typisk mindre end 10 ppm.
• Transalkylering: Polyethylbenzener (næsten udelukkende diethylbenzener) gennemgår transalkylering med benzen i en anden reaktor for at danne yderligere ethylbenzen. Mobil-Badger tilbyder både væskefase- og dampfasetransalkylationsprocesser. Den energieffektive væskefaseproces foretrækkes for de fleste applikationer, da EBMax℠ producerer meget lave niveauer af propyl- og butylbenzener.
• Kommerciel succes: Globalt er der i øjeblikket 10 licenserede EBMax℠ enheder med en samlet ethylbenzenproduktionskapacitet på 5 millioner metriske tons om året.

Nøglekatalysatorerne: ZSM-5 og MCM-22

Hjertet i Badger ethylbenzen teknologien er de avancerede zeolitkatalysatorer. Disse syntetiske materialer, der tilhører en klasse af mikroporøse aluminosilikater, er afgørende for processens succes. De proprietære katalysatorer, der er tilgængelige gennem ExxonMobil, besidder en række enestående egenskaber:

• Ikke-korrosive: I modsætning til de ældre AlCl3-katalysatorer er zeolitkatalysatorerne ikke-korrosive. Dette betyder, at anlæg kan bygges af kulstofstål, hvilket reducerer både anlægsomkostninger og vedligeholdelsesudgifter betydeligt.
• Miljømæssigt inerte: De er miljømæssigt inerte, hvilket eliminerer de miljømæssige bekymringer forbundet med bortskaffelse af giftige affaldsprodukter fra traditionelle processer.
• Regenererbare: Zeolitkatalysatorerne kan regenereres, hvilket forlænger deres levetid og reducerer behovet for hyppig udskiftning. Ofte foretrækkes offsite regenerering på grund af de lange cykluslængder.
• Nem håndtering: De er fritflydende før og efter brug og kræver ingen særlig emballage eller håndtering, hvilket bidrager til en sikrere og mere strømlinet drift.
• Høj selektivitet: Katalysatorerne producerer ikke oligomerer som biprodukter og kan operere ved ekstremt lave benzen til ethylen-forhold (især MCM-22), hvilket forbedrer udbyttet og reducerer separationsomkostningerne.

Den høje selektivitet og aktivitet af disse zeolitkatalysatorer er nøglen til at opnå de imponerende udbytter og renhedsniveauer, som Badger teknologien er kendt for. Specifikt for ethylbenzen syntese er selektiviteten til det monoethylerede produkt (ethylbenzen) afgørende, mens dannelse af ethylenoligomerer normalt er en sekundær overvejelse, og disse zeoliter minimerer netop dette.

Driftsmæssige og Miljømæssige Fordele

Den ethylbenzenproces, der licenseres af Badger, er et eksempel på moderne kemisk ingeniørkunst, der kombinerer operationel excellence med et stærkt miljøfokus. Processen er kendetegnet ved:

• Højt udbytte: Med udbytter på over 99% minimeres spild og maksimeres produktionen af det ønskede produkt.
• Energieffektivitet: Designet til at genvinde det meste af den eksoterme reaktionsvarme, reduceres energiforbruget betydeligt, hvilket har en positiv indvirkning på både driftsomkostninger og CO2-aftryk.
• Lav miljøpåvirkning: Elimineringen af korrosive og farlige katalysatorer (som AlCl3) og deres tilhørende affaldsproblemer gør processen langt mere miljøvenlig. Zeolitkatalysatorerne er inerte og regenererbare, hvilket bidrager til en mere bæredygtig produktion.
• Nem drift og vedligeholdelse: Processens design og de stabile katalysatorer sikrer en problemfri drift med færre nedbrud og lavere vedligeholdelsesbehov, hvilket resulterer i meget lave produktionsomkostninger.

Sammenligning af Ethylbenzenproduktionsteknologier

For at illustrere de fremskridt, Badger teknologien har medført, er her en sammenligning med den ældre AlCl3-baserede proces og dens egne to hovedprocesser:

Fremtiden for Ethylbenzenproduktion

Selvom zeolitbaserede processer, især Badger teknologien, har opnået enorm succes og dominerer markedet, er der stadig plads til yderligere innovation. Fremtidig udvikling inden for ethylbenzen syntese vil sandsynligvis fokusere på flere nøgleområder:

• Lavere Benzen:Ethylen Forhold: Et mål er at udvikle zeolitkatalysatorer, der kan operere ved lige så lave benzen:ethylen-forhold som AlCl3-processen, hvilket ville gøre dem endnu mere økonomisk attraktive. Dette kræver dog innovative løsninger inden for varmestyring i fast-leje reaktorer.
• Udnyttelse af Lavkvalitetsråmaterialer: Der er en voksende interesse i væskefaseprocesser, der kan håndtere billigere råmaterialer, herunder fortyndet ethylen (f.eks. ethylen/ethan-blandinger) eller endda ethanol. Udfordringen her er at udvikle katalysatorer, der er tolerante over for forureninger (som diener og acetylen), der ofte findes i disse lavkvalitetsstrømme, da de kan accelerere katalysatorældning ved lavere temperaturer.
• Nye Katalysatorer: Forskning vil utvivlsomt fortsætte med at udforske nye katalysatorsystemer, der kan omdanne endnu mere ukonventionelle råmaterialer som ethan og ethanol direkte til ethylbenzen. Selvom to-trins processer (f.eks. Dow's ethan-baserede proces) er konceptuelt attraktive, skal de gøres mere økonomisk levedygtige gennem mere effektive katalysatorer eller forbedrede procesdesign.
• Integrerede Processer: Der vil sandsynligvis være et øget fokus på integration af alkylerings- og transalkyleringstrinene, som ofte opererer ved forskellige temperaturer. Udfordringen er at matche aktiviteter og ældningshastigheder.
• Forbedret Varmeintegration: Yderligere optimering af procesvarmeintegration vil bidrage til endnu højere energieffektivitet.

De fremskridt, der allerede er opnået med Badger ethylbenzen teknologien, har sat en høj standard for effektivitet, sikkerhed og miljøansvar. Den fortsatte forskning og udvikling vil sikre, at industrien kan imødekomme fremtidens behov for styren og dets derivater på en bæredygtig måde.

Ofte Stillede Spørgsmål (FAQ)

Hvad bruges ethylbenzen primært til?

Ethylbenzen bruges primært som råmateriale til fremstilling af styrenmonomer, som derefter polymeriseres til polystyren og andre vigtige plastmaterialer som ABS og SAN. Disse materialer anvendes bredt i alt fra emballage til bildele og elektronik.

Hvorfor skiftede industrien fra aluminiumklorid til zeolitkatalysatorer?

Skiftet skete primært på grund af de mange ulemper ved aluminiumklorid (AlCl3), herunder dets korrosive natur (som krævede dyre materialer), vanskeligheder med sikker håndtering og bortskaffelse af affald, samt højere driftsomkostninger. Zeolitkatalysatorer er ikke-korrosive, miljømæssigt inerte, regenererbare og sikrere at håndtere, hvilket resulterer i en mere omkostningseffektiv og miljøvenlig produktion.

Hvad er forskellen mellem Mobil-Badger dampfase og EBMax℠ væskefase processerne?

Hovedforskellen ligger i procesfasen og den anvendte katalysator. Mobil-Badger dampfaseprocessen bruger en ZSM-5 katalysator og opererer ved højere temperaturer i gasfasen. EBMax℠ væskefaseprocessen bruger en MCM-22 katalysator og opererer ved lavere temperaturer i væskefasen, hvilket muliggør lavere benzen:ethylen-forhold og producerer et produkt med færre urenheder (f.eks. xylen).

Hvilke fordele giver MCM-22 katalysatoren i EBMax℠ processen?

MCM-22 katalysatoren er meget stabil, hvilket giver ekstremt lange cykluslængder (over 3 år). Den er også yderst selektiv for monoalkylering, hvilket muliggør drift ved lave benzen:ethylen-forhold. Dette reducerer benzen-cirkulationen og dermed energiforbruget i destillationen, samtidig med at den producerer ethylbenzen med meget høj renhed og et minimalt indhold af biprodukter som xylen.

Er Badger teknologien miljøvenlig?

Ja, Badger teknologien er designet med fokus på miljøvenlighed. Ved at bruge ikke-korrosive og regenererbare zeolitkatalysatorer elimineres problemerne med farligt affald og korrosion, som var udbredt i ældre processer. Desuden bidrager dens høje energieffektivitet til et reduceret CO2-aftryk, hvilket gør den til en mere bæredygtig løsning for ethylbenzenproduktion.
