Mobilopladere: En Dybdegående Guide til Teknologi og Funktion

I en verden, hvor vores smartphones er uundværlige, er en velfungerende mobiloplader ikke bare en bekvemmelighed, men en nødvendighed. Fra den tidlige morgen, hvor vi tjekker notifikationer, til sen aften, hvor vi streamer videoer, er vores telefoner konstante følgesvende. Men hvad sker der egentlig inde i den lille boks, der giver liv til vores digitale liv? Og hvilken type batteri driver disse essentielle enheder? Denne artikel dykker ned i mobilopladernes fascinerende verden, fra de grundlæggende principper til den avancerede teknologi, der sikrer, at vi forbliver forbundne.

Batteriteknologi i Mobiltelefoner

Moderne mobiltelefoner er primært drevet af lithium-ion (Li-ion) batterier. Disse batterier er blevet standarden på grund af deres høje energitæthed, relativt lave vægt og lange levetid sammenlignet med tidligere teknologier som nikkel-cadmium (NiCd) eller nikkel-metalhydrid (NiMH). Li-ion batterier kan lagre en betydelig mængde energi, hvilket muliggør længere brugstider mellem opladninger. De har også en lav 'self-discharge' rate, hvilket betyder, at de mister minimal opladning, når de ikke er i brug.

Det er vigtigt at bemærke, at mens mobilopladere leverer den nødvendige strøm, er det selve batteriet i telefonen, der lagrer energien. Telefonens interne system, kendt som Battery Management System (BMS), spiller en afgørende rolle i at styre opladningsprocessen for at beskytte batteriet mod overopladning og overophedning, hvilket forlænger dets levetid.

Hvordan Fungerer en Mobiloplader?

En mobiloplader fungerer som en strømkilde, der konverterer vekselstrøm (AC) fra stikkontakten til jævnstrøm (DC), som telefonens batteri kan bruge. Processen involverer flere trin, typisk implementeret i en kompakt og effektiv kredsløbsdesign.

Grundlæggende Opladerkredsløb

De fleste moderne mobilopladere, især dem der leverer 5V, anvender en switching power supply teknologi. Dette er en yderst effektiv metode til at transformere og regulere spænding. Lad os se på de centrale komponenter og deres funktion:

1. Ensretter og Filter (Rectifier & Filter): Dette trin omdanner den højspændings AC-strøm fra stikkontakten (f.eks. 120V eller 240V AC) til en højere DC-spænding. Dette gøres typisk ved hjælp af en ensretter (en diode, der tillader strøm at flyde i én retning) og et filter (ofte en kondensator), der udglatter den pulserende DC. En beskyttende sikring (fuse resistor) er ofte inkluderet for at forhindre overbelastning.
2. Switching Power Supply: Kernen i moderne opladere. Denne del består af en oscillator og en transformer. I stedet for store, tunge transformere, der opererer ved lav frekvens, bruger switching power supplies små transformere, der opererer ved høje frekvenser (typisk 10-50 kHz eller højere). Dette reducerer størrelsen, vægten og omkostningerne betydeligt.
   • Oscillator: Genererer et højfrekvent signal, der driver en switching transistor. Denne transistor tænder og slukker hurtigt, hvilket skaber en pulserende strøm gennem transformatorens primære vikling.
   • Switching Transformer: En lille transformer designet til højfrekvent drift. Den transformerer den høje DC-spænding til en lavere, mere håndterbar spænding. Den har typisk tre viklinger: primær, sekundær og feedback. Feedback-viklingen bruges til at regulere udgangsspændingen.
   • Switching Transistor: En højhastighedstransistor, der styrer strømmen gennem transformatorens primære vikling. Den skal kunne tåle høje spændinger og skifte hurtigt. MJE13001 er et eksempel på en transistor, der ofte bruges i disse kredsløb.
3. Sekundær Ensretter og Filter: Efter at transformeren har reduceret spændingen, ensrettes og filtreres den igen for at producere en stabil 5V DC-udgang. Schottky-dioder (som 1N5819) foretrækkes ofte her på grund af deres effektivitet ved høje frekvenser. En større filterkondensator (f.eks. 470µF) sikrer en glat udgangsstrøm.
4. Fejlspændingskontrol (Error Voltage Checker): For at opretholde en stabil 5V udgang, bruges et kredsløb, der overvåger udgangsspændingen. Dette involverer ofte en Zener-diode (f.eks. en 6.2V Zener-diode) og et par andre komponenter. Hvis udgangsspændingen bliver for høj, påvirker dette Zener-diodens ledningsevne, hvilket igen påvirker transistorens drift og reducerer udgangsspændingen. Omvendt, hvis spændingen falder, øges den igen.
5. Beskyttelseskredsløb: Komponenter som R4, C2 og D2 bruges til at absorbere spændingsspidser (spikes), der kan opstå under driften af switching-transformatoren, og dermed beskytte de andre komponenter. En LED med en strømbegrænsende modstand (f.eks. R3 eller R5) indikerer, at opladeren er tændt og fungerer.

Teknologioverblik: Ringing-Choke Converter (RCC)

Mange simple og omkostningseffektive 5V opladere anvender en Ringing-Choke Converter (RCC) topologi. RCC-systemer er populære til lav-effekt applikationer (<100W) af flere årsager:

• Selv-oscillerende drift, hvilket reducerer kompleksiteten.
• Høj effektivitet trods simpel konstruktion.
• Færre komponenter, herunder en enkelt transistor og en switching transformer.
• Kræver kun et simpelt driverkredsløb.
• Behøver ikke en separat filterchoke.

Switching Transformer Detaljer

En nøglekomponent i RCC-systemer er switching-transformatoren. Den er kendt for sin lille størrelse og opererer ved høje frekvenser. En typisk transformer til denne anvendelse kan have tre viklinger med følgende karakteristika:

Det er vigtigt at vælge en transformer med passende dimensioner og viklingsforhold. Hvis en præcis erstatning ikke kan findes, kan en transformer med en lignende størrelse (f.eks. 10-15 mm) og et primær-til-sekundær viklingsforhold på 15-25 gange fungere.

Rejse og Nødsituationer: Portabilitet og Pålidelighed

Rejser kan være en udfordring for batterilevetiden. Når adgang til stikkontakter er begrænset, bliver en fuldt opladet telefon afgørende. En telefon, der dræner batteri inden for 5-6 timer ved konstant brug, kan hurtigt blive ubrugelig, især langt fra civilisationen. Her kommer portable mobilopladere, også kendt som powerbanks, ind i billedet. Disse enheder indeholder et internt batteri (ofte Li-ion), der kan genoplade din telefon flere gange, hvilket giver fleksibilitet og sikkerhed, når du er på farten.

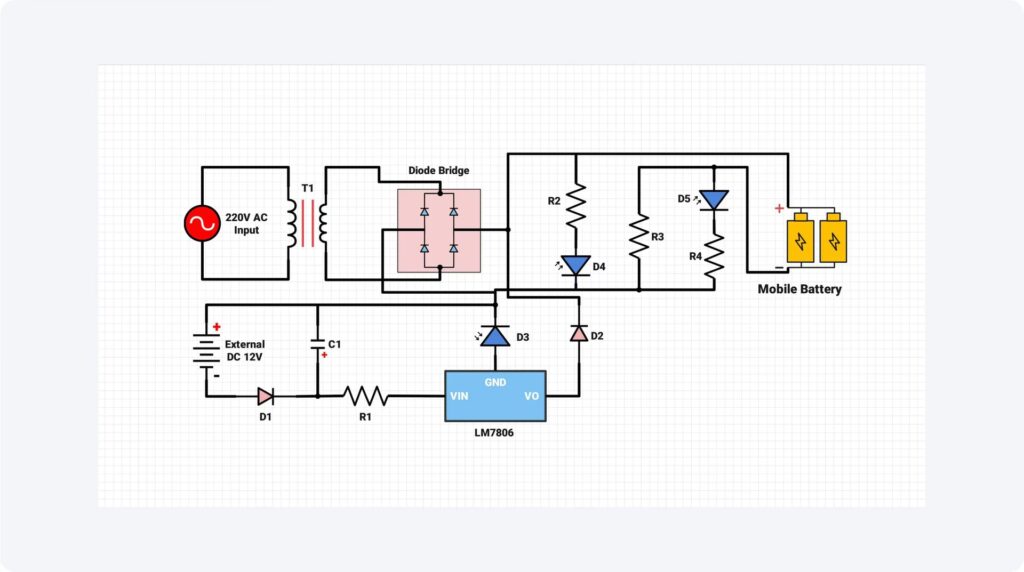

I en nødsituation, hvor strømmen er afbrudt, eller man er langt fra en pålidelig strømkilde, kan en simpel DIY mobiloplader bygget på principperne beskrevet ovenfor, eller drevet af et eksternt batteri (f.eks. et 12V batteri), være en livredder. Disse kredsløb kan ofte genoplade en mobiltelefon inden for 2-3 timer, afhængigt af batterikapacitet og opladningsstrøm.

Justering af Opladerens Udgangsspænding

Selvom de fleste smartphones i dag oplades ved 5V, kan der være behov for at justere udgangsspændingen for at oplade enheder med forskellige batterispændinger. For eksempel, hvis man skal oplade et 6V batteri, kan det være nødvendigt at øge opladerens udgangsspænding til omkring 7.4V (ca. 20% højere end batteriets spænding). Dette opnås ved at vælge en Zener-diode med en passende 'breakdown voltage' (Vz), der er omkring 20% højere end den ønskede udgangsspænding. For en 14V udgang ville man typisk bruge en 18V Zener-diode.

Konklusion

Mobilopladere er sofistikerede enheder, der omdanner vekselstrøm til den stabile jævnstrøm, vores Li-ion batteridrevne smartphones kræver. Fra de grundlæggende principper bag ensretning og filtrering til den avancerede teknologi i switching power supplies, sikrer disse opladere, at vi forbliver forbundne. Uanset om det er den kompakte oplader, der følger med din telefon, eller en bærbar powerbank, der holder dig kørende på rejser, er teknologien bag dem afgørende for vores moderne livsstil. Forståelse af disse principper kan ikke kun hjælpe med fejlfinding, men også inspirere til egne projekter for dem med en passion for elektronik.

Ofte Stillede Spørgsmål (FAQ)

• Hvilken type batteri bruger moderne mobiltelefoner? Moderne mobiltelefoner bruger primært lithium-ion (Li-ion) batterier.
• Hvad er den typiske udgangsspænding for en mobiloplader? De fleste mobilopladere leverer en udgangsspænding på 5V.
• Hvad er en switching power supply? Det er en strømforsyningstype, der bruger en oscillator til at tænde og slukke for strømmen hurtigt gennem en transformer, hvilket muliggør effektiv spændingsomdannelse med små komponenter.
• Hvad er en powerbank? En powerbank er en bærbar oplader med et internt batteri, der kan genoplade mobile enheder, når der ikke er adgang til en stikkontakt.
• Kan jeg selv bygge en mobiloplader? Ja, det er muligt at bygge simple mobilopladere med de rette komponenter og viden om elektronik, men det kræver forsigtighed for at undgå skader på udstyr eller personskade.
