Mobilnetværkets Hjerte: Cell Sites Forklaret

I en æra hvor det at forblive forbundet er en integreret del af vores daglige liv, er det afgørende at forstå den infrastruktur, der muliggør problemfri kommunikation. Når du sender en tekstbesked, foretager et opkald, eller streamer din yndlingsserie, tænker du sandsynligvis sjældent over den komplekse bagvedliggende teknologi. Men bag hver eneste trådløse interaktion ligger en usynlig, men uundværlig kraft: cell sites. Disse steder er rygraden i trådløs telekommunikation og livet, som vi kender det i dag. Fra de tidlige dage med 3G, der udviklede sig til den fjerde generation, 4G, omkring 2007, hvor vi byttede vores Blackberrys ud med iPhones og andre smartphones, har vores måde at leve på aldrig været den samme. Forestil dig et øjeblik, hvor ville vi være i dag uden cell sites? Det er den utrættelige motor, der driver vores digitale verden, og som sikrer, at 70% af alle nødopkald (som E-911 i USA, svarende til omkring 400.000 dagligt) foretages fra en mobil enhed og passerer gennem et cell site-netværk.

Hvad er en Cell Site?

En cell site, også kendt som en mobilmast, mobiltelefonmast, kommunikationsmast eller mobil basestation, er omdrejningspunktet for ethvert trådløst kommunikationsnetværk. Det er en kompleks samling af indbyrdes forbundne komponenter, der faciliterer transmission af stemme, data og multimedier mellem mobiltelefoner. Selvom smartphones var revolutionerende, er det i virkeligheden cell siten, ikke mobiltelefonen, der er kernen i trådløs telekommunikation. Cell sites er som motorvejene, hvor stemme- og datakommunikation flyder frit. De er udstyret med antenner, sendere, modtagere og andet elektronisk udstyr, der muliggør transmission og modtagelse af signaler til og fra mobile enheder.

Det er vigtigt at bemærke, at enhver mobilmast er en cell site, men ikke enhver cell site er en mobilmast, afhængigt af hvilken type struktur der bruges til montering af antennerne. For eksempel er en cell site på et hustag, hvor antenner placeres på en antenneslæde og vægtes ned med blokke eller sandsække, en cell site, men det er ikke en mobilmast i traditionel forstand. Vi definerer grundlæggende en cell site som en struktur, der er udstyret med antenner, sendere, modtagere og andet elektronisk udstyr, der muliggør transmission og modtagelse af signaler til og fra mobile enheder. Disse trådløse telesites er strategisk placeret i et gitterlignende mønster for at sikre optimal dækning og netværkspålidelighed inden for et specifikt geografisk område, ofte omtalt som en “celle”.

Cell sites kan variere betydeligt i højde og placering. Mens traditionelle mobilmaster typisk kan være mellem tyve og tre hundrede fod høje, kan cell sites også installeres på hustage af forskellige højder, vandtårne, elmaster, kirketårne eller skorstene. Disse alternative monteringssteder er blevet stadig mere almindelige, især i byområder, hvor traditionelle tårne er svære at placere. Med fremkomsten af 5G-teknologi ser vi også cell sites komme tættere på jorden med “små celler”, der integreres diskret i bybilledet. Cell sites, der overstiger 200 fods højde, skal desuden belyses om natten af luftfartsmyndighederne for at sikre flysikkerheden.

Hvordan Fungerer Cell Sites?

Det er næsten som magi, hvordan cell sites fungerer. De opererer ved at forbinde eller “tale” med mobile enheder inden for deres dækningsområde. Når en bruger starter et opkald, sender en tekstbesked eller får adgang til internettet, transmitterer deres enhed radiofrekvenssignaler (RF-signaler) til den nærmeste cell site. Disse signaler bærer information kodet i elektromagnetiske bølger, som derefter modtages af antennerne på cell siten.

Fra cell siten sendes disse data videre til den centrale netværksinfrastruktur, hvor de behandles og videresendes til deres destination. På samme måde modtager cell siten data fra kernenettet og transmitterer dem trådløst til de mobile enheder. Det mest forbløffende er hastigheden af disse overførsler, som sker på brøkdele af et millisekund, hvilket sikrer en næsten øjeblikkelig forbindelse. Denne lynhurtige “handoff” mellem enheder og cell sites er afgørende for at opretholde en stabil og pålidelig forbindelse, selv når du bevæger dig.

Ofte på hustage, hvor der er flere operatører som T-Mobile, AT&T, DISH Wireless eller Verizon Wireless, der deler plads, kan det ofte være en udfordring for bygningsejere eller administratorer at holde styr på, hvad operatørerne foretager sig, eller om de overholder deres lejeaftaler. Nogle gange overskrider trådløse operatører grænserne for deres aftaler eller punkterer hustage, hvilket kan forårsage store vandskader på bygninger. Dette understreger vigtigheden af klare aftaler og løbende overvågning af cell site-installationer.

Udviklingen: Fra 4G til 5G og Videre

Fjerde generation, 4G trådløs antenne-cell site-teknologi, var et kvantespring fremad, ti gange (10X) hurtigere end 3G cellulær kommunikation. Den introducerede hurtigere datahastigheder, reduceret latenstid og forbedret netværkskapacitet sammenlignet med dens forgængere. Det var 4G, der for alvor gjorde videostreaming, online gaming og avancerede apps til en del af vores hverdag på mobilen.

Men den virkelige game-changer er femte generation, 5G-teknologi, der lover endnu mere bemærkelsesværdige fremskridt inden for trådløs kommunikation. Mens specifikke hastigheder kan variere, er det ikke ualmindeligt, at 5G er mindst 10 gange hurtigere end 4G med hensyn til maksimale downloadhastigheder. I nogle tilfælde, især med udrulningen af millimeterbølge (mmWave) spektrum og avancerede antenneteknologier, kan hastighedsforskellen mellem 5G og 4G være endnu større, op til 100 gange eller mere. Dette åbner op for helt nye muligheder inden for alt fra selvkørende biler til avanceret augmented reality og fjernkirurgi.

En anden vigtig brancheterm er MIMO (Multiple Input Multiple Output). MIMO-systemer anvender flere antenner i både sender- og modtagerenderne for at forbedre signalkvaliteten og gennemløbet. Dette betyder, at en cell site kan sende og modtage flere datastrømme samtidigt, hvilket markant øger netværkskapaciteten og effektiviteten. Med 5G er avancerede MIMO-konfigurationer, som Massive MIMO, blevet standard, hvilket er afgørende for at håndtere de enorme datamængder, der håndteres i moderne netværk.

Forskellige Typer af Cell Sites

For at imødekomme de forskellige behov for dækning og kapacitet findes der en række forskellige typer af cell sites, hver med deres specifikke anvendelsesområder og design:

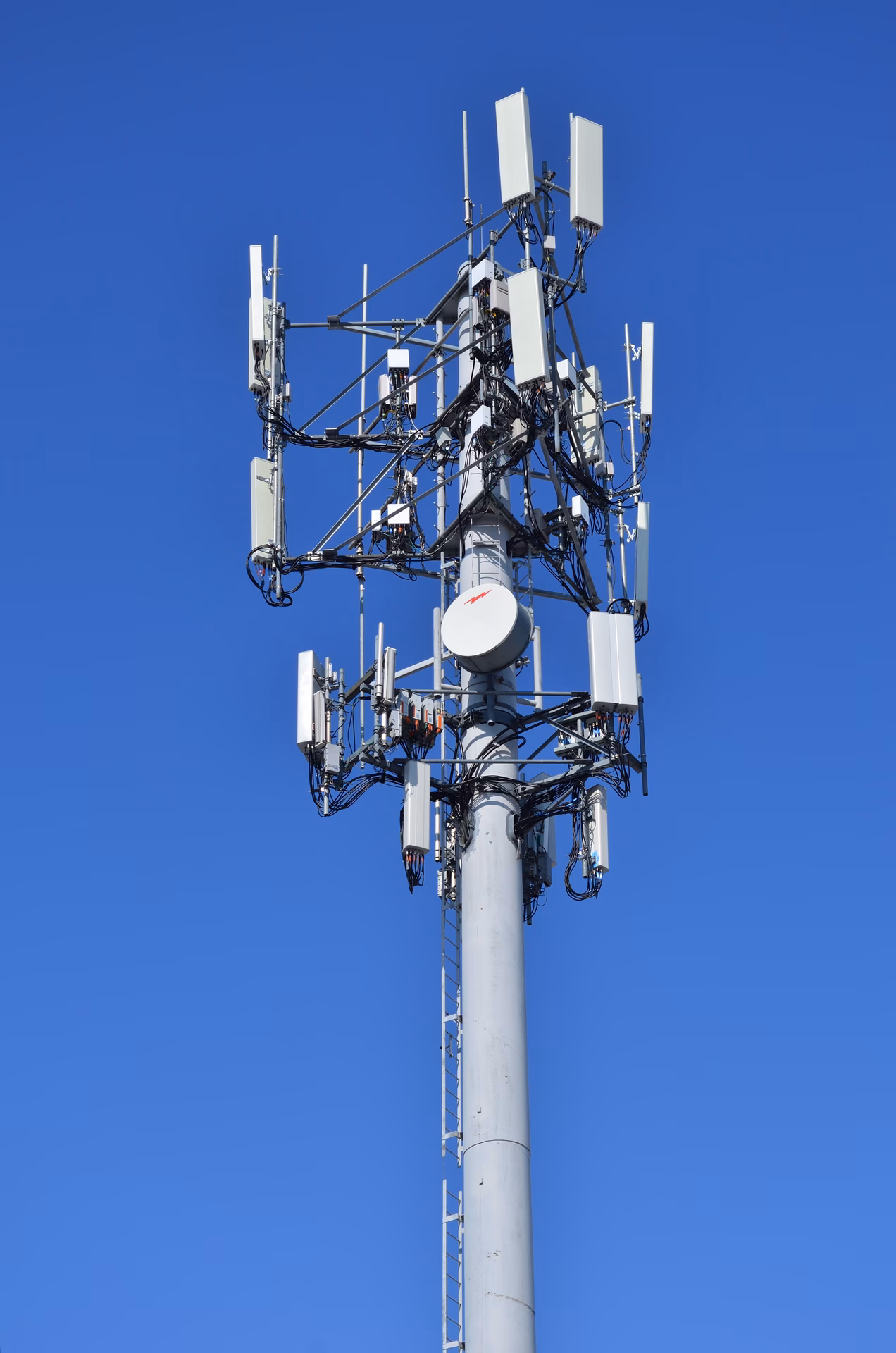

• Tårne (Towers): Disse er de klassiske, høje fritstående strukturer, typisk placeret i landlige eller forstadsområder. De er designet til at dække store geografiske områder og kan være op til flere hundrede fod høje. De er fundamentale for bred dækning.
• Monopoler (Monopoles): Enkeltstående stangstrukturer, ofte brugt i bymiljøer af æstetiske årsager, da de er slankere og mindre påtrængende end gittertårne. De integreres ofte bedre i bybilledet.
• Bardun- og Gittermaster (Guyed and Lattice Towers): Strukturer understøttet af barduner (kabler) eller et gitterværk, der giver stabilitet og støtte til antennerne. Gittermaster er ofte meget stærke og kan bære mange antenner, mens bardunmaster er lettere, men kræver mere plads på jorden til bardunerne.
• Tagmonterede Sites (Rooftop Sites): Antenner monteret på hustage i bygninger for at maksimere dækningen i tætbebyggede byområder, hvor pladsen er begrænset, og nye tårne er svære at bygge. Disse er uundværlige for at levere kapacitet i de mest befolkede områder.
• Små Celler (Small Cells): Kompakte basestationer med lav effekt, der implementeres i tætbefolkede områder som bycentre, indkøbscentre eller sportsarenaer for at forbedre dækningen og kapaciteten. De er mindre og mere diskrete end traditionelle cell sites og kan monteres på lygtepæle, busstoppesteder eller bygningers facader.
• Makroceller (Macro Cells): Dette er den traditionelle type cell site, der implementeres på tårne eller andre store strukturer som hustage. De giver dækning til et større geografisk område og er grundlaget for mobilnetværket.
• 5G Noder og LTE DAS: Avancerede små celler og cell sites, der udnytter femte generations (5G) teknologi og Distributed Antenna Systems (DAS) til at levere højhastighedsforbindelse og understøttelse af flere enheder samtidigt. DAS-systemer bruges ofte indendørs i store bygninger eller underjordiske områder for at sikre problemfri dækning.

Hvem Ejer og Driver Cell Sites i USA?

I USA håndteres udrulningen og administrationen af mobilmaster og cell sites ofte af specialiserede selskaber, der lejer plads ud til trådløse operatører. Disse virksomheder er rygraden i den amerikanske mobilinfrastruktur. Derudover ejer og driver de store teleoperatører også et betydeligt antal cell sites for at understøtte deres netværk. Her er de største aktører inden for denne branche:

Som tabellen viser, er det T-Mobile US, der driver det største antal cell sites i USA, tæt fulgt af Verizon Wireless og AT&T, når man medregner både makro- og små celler. Blandt de uafhængige tårnselskaber er American Tower Corporation og Crown Castle de største ejere af mobilmaster, der fungerer som udlejere til de forskellige operatører.

Lejeaftaler og Servitutter for Cell Sites

Sikring af lokationer til cell site-udrulning involverer indgåelse af lejeaftaler mellem trådløse operatører eller mobilmastselskaber og ejendomsejere. Operatører og tårnselskaber får en servitut til at få adgang til ejendommen og til at etablere de nødvendige forsyninger, som strøm og jordforbindelse, til cell siten. Disse lejeaftaler er omfattende dokumenter, der detaljeret beskriver vilkår som lejebetalinger, adgang til cell siten, forsikringskrav, ansvar for ejendomsskatter, håndtering af farlige materialer, vedligeholdelsesansvar for cell siten og genoprettelse af ejendommen efter opsigelse. Resuméer af disse lejemål eller memorandummer tinglyses på skødet i den by eller det amt, hvor en cell site er placeret, hvilket giver juridisk gyldighed og offentliggør aftalens eksistens. Det er en kompleks juridisk proces, der sikrer både operatørens adgang og ejendomsejerens rettigheder, og som ofte kræver ekspertise at navigere i.

Mobile Cell Sites: Fleksibilitet i Netværket

Udover de faste cell sites findes der også mobile cell sites – infrastrukturer, der kan transporteres på lastbiler, hvilket muliggør hurtig og nem installation på begrænsede områder. Deres brug er strategisk for hurtig udvidelse af mobilnetværk, idriftsættelse af punkt-til-punkt radioforbindelser samt understøttelse af pludselige stigninger i mobiltrafik i tilfælde af ekstraordinære begivenheder (messer, sportsbegivenheder, koncerter, nødsituationer, katastrofale begivenheder osv.). Mobile cell sites bruges også af retshåndhævende organisationer til at indsamle information. Mobile cell sites kræver hverken anlægsarbejder eller fundamenter, kun minimale krav som kommerciel strøm og jordforbindelse. De mobile enheder er designet til at være en midlertidig løsning, men hvis det ønskes, kan de omdannes til permanente stationer.

Typer af Mobile Cell Sites

Der findes flere forskellige typer af mobile cell sites, hver med forskellige anvendelseskarakteristika:

• Hurtigudrulningsenheder (Rapid-deployment units - RDU): Disse er mobile radiobasestationer, der kan transporteres på lastbiler. Deres anvendelse er strategisk for hurtig udvidelse af mobilnetværk. Eksempler inkluderer 'flanged pole' enheder, der kan installeres på otte timer uden fundament, og 'radio station kits', som er integrerede enheder i specialcontainere, der indeholder al nødvendig infrastruktur, montageudstyr, strålesystemer, batterier og elektrisk samt radioudstyr. De er designet til hurtig transport og samling uden behov for civil infrastruktur.
• "Cells on Wheels" (COW): COWs, eller "site on wheels", er telekominfrastrukturer placeret på trailere godkendt til vejbrug. Disse mobile radiobasestationer garanterer fuld drift på blot én dag og på begrænsede områder. COWs leverer fuldt funktionel service via køretøjer som trailere, varevogne og lastbiler til områder, der er ramt af naturkatastrofer eller områder med stort brugerbehov, f.eks. store begivenheder som Super Bowl, store konventioner eller koncerter. Forbindelsen til netværket kan ske via jordbaseret mikrobølge, satellitkommunikation eller eksisterende kablet infrastruktur. Deres fleksibilitet har vist sig uvurderlig i krisesituationer, som f.eks. efter terrorangrebene den 11. september 2001 i New York City, hvor 36 COWs blev udrullet for at understøtte redningsarbejdet, eller efter orkanen Charley i 2004, hvor de genoprettede mobildækningen. De bruges også til at håndtere spidsbelastninger ved store offentlige arrangementer, som præsidentindsættelser i Washington D.C.
• "Cells on Truck" (COT): En cell on truck er en særlig type mobil cell site, der består af mobile lastbiler med en container og en selvmonterende teleskopmast. De er bærbare strukturer, der garanterer fuld drift på tre timer og på begrænsede områder. Stålinterfacestellet er lavet af galvaniserede stålbjælker og er udstyret med fire udtrækkelige stabilisatorer, der kan trækkes tilbage under containeren under transport. Udstyrs- og strømcontaineren, der er en forstærket specialcontainer, er opdelt af en mellemvæg for at skabe to separate rum: et til elektrisk og radioudstyr og et til strømforsyning (f.eks. en generator) samt opbevaring af strålesystemer under transport. Antennemasten, med en standardhøjde på op til 20 m, er lavet af aluminium og består af tre teleskopiske rørelementer. Installationen er nem, hurtig og udføres med manuelle spil.

Disse mobile løsninger sikrer, at kritisk kommunikation kan opretholdes, selv under de mest udfordrende forhold, og at netværkskapaciteten kan skaleres hurtigt op til særlige begivenheder, hvilket understreger den afgørende rolle, de spiller i opretholdelsen af moderne telekommunikation.

Ofte Stillede Spørgsmål om Cell Sites

Hvad er forskellen på en cell site og en mobilmast?

En mobilmast er altid en cell site, men en cell site er ikke altid en mobilmast. En cell site er et bredere begreb, der omfatter enhver struktur med udstyr til trådløs kommunikation, herunder f.eks. antenner på hustage, vandtårne eller kirketårne, mens en mobilmast specifikt refererer til en fritstående tårnstruktur bygget udelukkende til dette formål.

Hvorfor er cell sites så vigtige?

Cell sites er rygraden i trådløs kommunikation. Uden dem ville mobiltelefoner ikke kunne forbinde til netværket, og vi ville miste muligheden for at foretage opkald, sende beskeder eller bruge mobilt internet. De er afgørende for vores daglige forbindelse, for nødopkald (f.eks. 70% af 911-opkald i USA kommer fra mobile enheder) og for at understøtte den stigende datatrafik.

Hvem ejer flest cell sites i USA?

Blandt de trådløse operatører driver T-Mobile US det største antal cell sites i USA, tæt fulgt af Verizon Wireless og AT&T. Blandt de uafhængige tårnselskaber er American Tower Corporation og Crown Castle de største ejere af mobilmaster, som de lejer ud til operatørerne.

Hvor meget hurtigere er 5G sammenlignet med 4G?

5G er typisk mindst 10 gange hurtigere end 4G med hensyn til maksimale downloadhastigheder. I nogle tilfælde, især med millimeterbølge (mmWave) spektrum og avancerede antenneteknologier som Massive MIMO, kan hastighedsforskellen være op til 100 gange eller mere, hvilket giver en utrolig kapacitet og lav latenstid.

Hvad bruges en mobil cell site til?

Mobile cell sites, som "Cells on Wheels" (COW) eller "Rapid-deployment units" (RDU), bruges til hurtigt at etablere eller udvide netværksdækning i forbindelse med store begivenheder (koncerter, sportsbegivenheder), naturkatastrofer, nødsituationer, eller i områder hvor permanent infrastruktur mangler eller er beskadiget. De er afgørende for netværksfleksibilitet og krisehåndtering.

Konklusion

Fra den beskedne mobilmast på landet til de avancerede 5G-noder i byerne er cell sites de ubesungne helte i vores digitale tidsalder. De muliggør den konstante forbindelse, vi tager for givet, og er fundamentet for en verden, hvor information og kommunikation er øjeblikkelig og allestedsnærværende. Uden disse komplekse, men essentielle, infrastrukturer ville vores smartphones og alle de tjenester, de leverer, være ubrugelige. Deres betydning vil kun vokse, efterhånden som vores afhængighed af trådløs teknologi fortsætter med at udvide sig, og nye generationer af mobilkommunikation kræver endnu mere robust og udbredt infrastruktur.
