Intel GM45/GS45/GL40: Fleksibilitet for embedded systemer

Introduktion til Intel GM45/GS45/GL40 Chipsets

I en verden drevet af konstant teknologisk udvikling, spiller embedded systemer en stadigt vigtigere rolle. Fra industriel automation til medicinsk udstyr og militære applikationer, disse systemer kræver pålidelighed, ydeevne og fleksibilitet. Intel har gennem sine Express chipsets, herunder de udbredte Mobile Intel GM45, GS45 og GL40 Express chipsets, leveret netop denne kombination til udviklere. Disse chipsets er designet til at tilbyde en fremragende grafikydelse, høj hukommelsesbåndbredde og avancerede remote asset management-kapaciteter, hvilket gør dem til et fundament for mange komplekse og krævende systemer. Denne artikel vil dykke ned i, hvad disse chipsets er, hvilke forskelle der eksisterer mellem dem, og hvordan de bidrager til at løse kravene i moderne embedded applikationer. Vi vil udforske deres tekniske specifikationer, målretning, processorunderstøttelse og de mange muligheder, de tilbyder udviklere.

Hvad er Mobile Intel GM45/GS45/GL40 Express Chipsets?

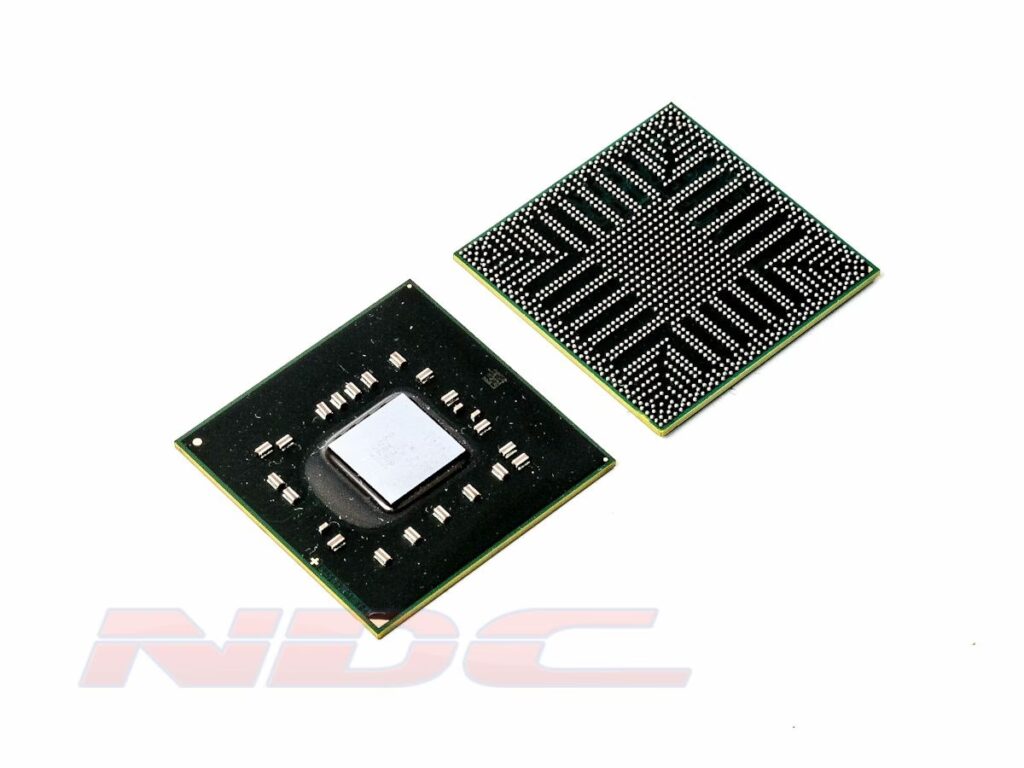

Mobile Intel GM45, GS45 og GL40 Express chipsets er en familie af system-on-chip (SoC) løsninger designet til at levere en alsidig platform for embedded applikationer. De består typisk af en Graphics Memory Controller Hub (GMCH) og en I/O Controller Hub (ICH). Disse komponenter arbejder sammen for at styre alle vigtige funktioner i et system, herunder grafikbehandling, hukommelsesadgang, lagerstyring og input/output-operationer. Kernen i disse chipsets er deres evne til at understøtte et bredt spektrum af applikationer. De er målrettet mod industrier som computere og periferiudstyr, generelle formål, billed- og videobehandling, industrielt udstyr, medicinsk udstyr, militær- og rumfartsindustrien samt sikkerhedssystemer. Denne brede anvendelighed skyldes deres robuste funktionalitet og evne til at integrere med forskellige processorer og teknologier. Nøglefunktioner, der definerer disse chipsets, inkluderer: * Forbedret integreret grafikmotor: Med Mobile Intel Graphics Media Accelerator 4500MHD, Intel Clear Video Technology og grafikkerner op til 533 MHz, leverer chipsets forbedret grafik og 3D-rendering samt understøttelse af high-definition videoafspilning. * Høj front-side bus (FSB) hastighed: Op til 1066 MHz FSB sikrer hurtig kommunikation mellem processoren og chipset. * Fleksibel hukommelsesunderstøttelse: Understøttelse af DDR2 eller DDR3 systemhukommelse giver udviklere mulighed for at vælge den hukommelsestype, der passer bedst til deres applikations behov. * Avancerede administrationskapaciteter: Understøttelse af Intel Active Management Technology (Intel AMT) og Intel Trusted Execution Technology (Intel TXT) muliggør fjernadministration af systemer og forbedret sikkerhed. * Hurtig lagerstyring: Intel Matrix Storage Technology tilbyder forbedret lagerhastighed og dataredundans. Disse funktioner gør chipsets til et stærkt fundament for systemer, der kræver høj ydeevne, visuel klarhed og pålidelig drift.

Forskellen mellem Mobile Intel GS45 og GM45 Express

Selvom Mobile Intel GM45 og GS45 Express chipsets deler mange kernefunktioner, er der en primær forskel, der adskiller dem: pakningsstørrelsen. Mobile Intel GS45 Express chipset tilbyder stort set det samme funktionssæt og den samme ydeevne som GM45-versionen, men kommer i en mindre fysisk pakke (22mm x 22mm). Denne kompakte størrelse gør GS45 til et ideelt valg for applikationer, hvor pladsen er en kritisk faktor, såsom i ultrabærbare enheder eller kompakte industrielle kontrolsystemer. Begge chipsets understøtter en bred vifte af processorer, herunder Intel Core2 Duo-processorer med forskellige TDP-niveauer (Thermal Design Power), hvilket giver fleksibilitet i forhold til ydeevne og strømforbrug. For eksempel er Intel Core2 Duo processor SL9400 (1.86 GHz, 17W TDP) og SP9300 (2.26 GHz, 25W TDP) optimeret til GS45, mens GM45 understøtter processorer som Intel Core2 Duo processor T9400 (2.53 GHz, 35W TDP). Her er en sammenlignende tabel over udvalgte funktioner for GM45 og GS45:

Valget mellem GM45 og GS45 afhænger således primært af de specifikke pladsbegrænsninger og strømforbrugskrav for det pågældende embedded system.

Mobile Intel GL40 Express Chipset: En Værdioptimeret Løsning

Mobile Intel GL40 Express chipset repræsenterer en mere prisvenlig og funktionsreduceret version af GM45-platformen. Mens det stadig leverer solid ydeevne til mange embedded applikationer, er det designet med fokus på omkostningseffektive løsninger. GL40 chipset tilbyder et subset af funktionerne fra GM45. Den mest markante forskel er fraværet af fuld understøttelse af DDR3-hukommelse; det understøtter kun DDR2. Desuden er visse avancerede funktioner, der er tilgængelige på GM45 og GS45 via ICH9M-Enhanced SKU'en, ikke tilgængelige på GL40. Dette inkluderer den fulde Intel Matrix Storage Technology (med RAID-funktionalitet) og Intel AMT/TXT-understøttelse. GL40 har heller ikke den x16 PCI Express-grafikinterface eller den dual-channel SDVO-interface, der findes på GM45, hvilket begrænser de mest krævende grafikapplikationer. GL40 chipset er især velegnet, når det parres med Intel Celeron-processorer. For eksempel er Intel Celeron processor 575 (2.0 GHz, 31W TDP) optimeret til GL40. Dette gør GL40 til et attraktivt valg for applikationer, der kræver grundlæggende funktionalitet og pålidelighed uden behov for de mest avancerede grafik- eller administrationsfunktioner, hvilket resulterer i en lavere samlet systemomkostning. Sammenfattende kan man sige, at GL40 er det budgetvenlige alternativ, der stadig opfylder kravene til mange embedded systemer, især dem der ikke kræver topmoderne grafik eller avanceret fjernadministration.

Tekniske Detaljer og Ydeevne

Disse chipsets er bygget op omkring en effektiv arkitektur, der maksimerer dataoverførsel og systemrespons. GMCH'en (Graphics Memory Controller Hub) og ICH'en (I/O Controller Hub) kommunikerer via Direct Media Interface (DMI) chip-interconnect, som kan implementeres med x4 eller x2 bredder, hvilket giver op til 1 GB/s i hver retning i fuld duplex. Dette sikrer en hurtig og gnidningsfri dataflow mellem de vigtigste systemkomponenter. Hukommelseskontrolleren i disse chipsets understøtter dual-channel konfigurationer for både DDR2 (667/800 MHz) og DDR3 (800/1066 MHz) SO-DIMM SDRAM. Denne fleksibilitet gør det muligt for udviklere at skræddersy hukommelseskonfigurationen til specifikke ydeevnekrav og budgetter. Grafikydelsen, leveret af Intel Graphics Media Accelerator 4500MHD, er en markant forbedring over tidligere generationer. Med en grafikkernefrekvens på op til 533 MHz og understøttelse af Intel Clear Video Technology, kan systemerne håndtere high-definition videoafspilning og tilbyde forbedret 3D-rendering. Chipsets understøtter en række display-output muligheder, herunder VGA, LVDS, DVI, HDMI og DisplayPort, ofte med integreret High-bandwidth Digital Copy Protection (HDCP) teknologi. Dual independent display support giver yderligere fleksibilitet til konfiguration af skærmopsætninger. For forbindelse og udvidelse tilbyder ICH9M-komponenten (som anvendes i GM45/GS45) op til 12 USB 2.0-porte, hvilket giver rigelig mulighed for tilslutning af periferiudstyr. Hver USB 2.0-port kan opnå dataoverførsler på op til 480 Mb/s. Derudover understøtter ICH'en op til seks PCI Express root-porte, som kan konfigureres fleksibelt som enkelt x1-porte eller kombineres til en x4-port og to x1-porte, hvilket giver høj gennemstrømning til udvidelseskort. Lagerforbindelser håndteres af to integrerede Serial ATA-hostcontrollere, der hver understøtter dataoverførsler op til 3 Gb/s og kan tilsluttes op til fire SATA-porte. Som nævnt giver Intel Matrix Storage Technology (kun ICH9M-Enhanced SKU) AHCI- og RAID-funktionalitet, hvilket forbedrer lagerhastigheden og sikrer dataintegritet gennem redundans.

Processorunderstøttelse og Kompatibilitet

Disse chipsets er optimeret til en række Intel-processorer, hvilket giver udviklere mulighed for at vælge den rette CPU baseret på systemets krav til ydeevne, strømforbrug og pris. Nogle af de processorer, der er optimeret til disse chipsets, inkluderer: * GM45: Intel Core2 Duo processor T9400 (2.53 GHz, 35W TDP) * GS45: Intel Core2 Duo processor SL9400 (1.86 GHz, 17W TDP), Intel Core2 Duo processor SP9300 (2.26 GHz, 25W TDP) * GL40: Intel Celeron M processor 722 (1.2 GHz, 5.5W TDP) (også understøttet af GS45), Intel Celeron processor 575 (2.0 GHz, 31W TDP) Det er vigtigt at bemærke, at selvom en processor er optimeret til et specifikt chipset, afhænger den endelige kompatibilitet også af andre faktorer som systemets bundkort, CPU-socket, pakningstype, TDP og BIOS-version. Derfor er det altid en god idé at konsultere bundkortproducentens specifikke supportliste for at sikre fuld kompatibilitet, før man foretager et køb eller en opgradering.

Ofte Stillede Spørgsmål (FAQ)

Q: Understøtter Intel G45 Express grafikdrivere?A: Ja, Intel G45 Express chipsets, herunder GM45, GS45 og GL40, indeholder integrerede grafikcontrollere (primært GMA 4500MHD) og leveres med tilhørende grafikdrivere for at muliggøre visning og avanceret grafikbehandling. Disse drivere er essentielle for at udnytte chipsets grafiske potentiale fuldt ud. Q: Hvordan kan jeg bestemme varenumre for Intel GM45 Express chipset?A: At bestemme præcise varenumre kan være komplekst, da det ofte involverer en kombination af CPU-model, frekvens og andre funktioner. Intel bruger en "best guess"-tilgang baseret på disse faktorer, men det er afgørende at bekræfte specifikationerne med en officiel kompatibilitetsliste fra bundkortproducenten for at sikre, at det korrekte varenummer vælges, især når man arbejder med embedded systemer, hvor komponentvalg er kritisk. Q: Hvilke typer af embedded applikationer er disse chipsets bedst egnet til?A: Chipsets som GM45/GS45/GL40 er ideelle til en bred vifte af embedded applikationer, herunder interaktive klienter, spilleplatforme, industriel automation, medicinsk billedbehandling, digital skiltning og andre systemer, der kræver pålidelig grafikydelse, effektiv hukommelsesstyring og potentielt fjernadministration. Q: Hvad er fordelen ved Intel AMT og Intel TXT?A: Intel Active Management Technology (AMT) giver mulighed for fjernadministration af computerenheder, hvilket er uvurderligt for vedligeholdelse af systemer på fjerntliggende eller svært tilgængelige lokationer. Intel Trusted Execution Technology (TXT) tilbyder hardware-baseret sikkerhed, der beskytter systemet mod softwarebaserede angreb og sikrer integriteten og fortroligheden af data ved at isolere applikationer i sikre miljøer.

Konklusion

Mobile Intel GM45, GS45 og GL40 Express chipsets udgør en fleksibel og kraftfuld platform for udviklingen af embedded systemer. Med deres avancerede grafikfunktioner, robuste hukommelsesunderstøttelse og muligheder for fjernadministration og sikkerhed, er de designet til at imødekomme de strenge krav i moderne industrielle, medicinske og militære applikationer. Valget mellem GM45, GS45 og GL40 afhænger af specifikke projektkrav vedrørende pakningsstørrelse, funktionalitet og omkostninger, men alle tre tilbyder en solid base for at bygge pålidelige og ydedygtige systemer. Disse chipsets fortsætter med at være relevante i mange embedded løsninger, hvor stabilitet, ydeevne og lang levetid er afgørende. Deres evne til at integrere med et bredt udvalg af processorer og deres omfattende sæt af I/O-muligheder gør dem til et omfattende valg for ingeniører og udviklere, der arbejder på tværs af forskellige teknologiske domæner.
