Forstå mobilnetværkets grundprincipper

Hvad er et mobilnetværk? En dybdegående forklaring

Mobilnetværk er den underliggende teknologi, der muliggør alt fra mobiltelefoner og personlige kommunikationssystemer til trådløst internet. Denne revolutionerende teknologi blev oprindeligt udviklet for at erstatte de tidligere, energikrævende systemer med høj-effekt sendere og modtagere. Kernen i et mobilnetværk er brugen af lav-energi, kort-rækkende sendere, der dækker mindre geografiske områder kaldet 'celler'. Denne opdeling i celler er afgørende for at øge kapaciteten og effektiviteten af det trådløse spektrum.

Nøglefunktioner i mobile celsystemer

Mobile celsystemer har med succes løst problemet med spektral overbelastning og har markant øget brugerkapaciteten. Dette opnås gennem en række intelligente funktioner:

• Høj kapacitet: Systemerne tilbyder en meget høj kapacitet inden for et begrænset frekvensspektrum.
• Frekvensgenbrug: En af de mest centrale funktioner er muligheden for at genbruge radiofrekvenser i forskellige celler, der ligger med en vis afstand fra hinanden. Dette betyder, at de samme frekvenser kan bruges af flere brugere i forskellige geografiske områder samtidigt, uden at det forstyrrer hinanden.
• Skalerbarhed: Ved at genbruge frekvenser på tværs af dækningsområdet kan et fast antal kanaler betjene et vilkårligt stort antal brugere.
• Centraliseret kommunikation: Al kommunikation foregår mellem en mobil enhed og en basestation. Mobiler kommunikerer ikke direkte med hinanden.
• Celleopdeling: Hver basestation er tildelt en gruppe af radiofrekvenser og dækker et specifikt, lille geografisk område – en celle.
• Differentieret frekvensallokering: Naboceller tildeles forskellige frekvensgrupper for at minimere interferens.
• Kontrolleret dækningsområde: Ved at begrænse dækningsområdet til cellens grænser, kan frekvensgrupper genbruges i andre celler.
• Minimering af interferens: Systemerne er designet til at holde interferensniveauer inden for tolerable grænser.
• Frekvensplanlægning: Effektiv frekvensplanlægning er essentiel for at optimere ydeevnen og kapaciteten.

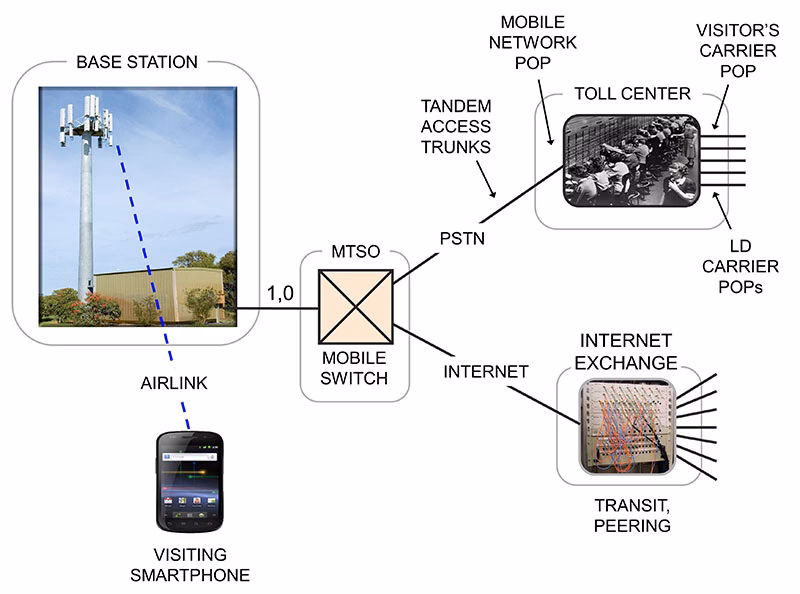

Organisation af et trådløst mobilnetværk

Et mobilnetværk er organiseret i et netværk af mange lav-effekt sendere, hvor hver sender typisk opererer med 100 watt eller mindre. Denne decentraliserede tilgang med mange små sendere er det, der giver netværket dets "celle"-struktur.

Formen på celler

Dækningsområdet for et mobilnetværk er opdelt i celler, hvor hver celle har sin egen antenne til at transmittere signaler. Hver celle har sine egne tildelte frekvenser. Datakommunikationen i netværket håndteres af basestationens sender, modtager og kontrolenhed.

Formen på disse celler er et vigtigt designparameter. Mens forskellige former kan anvendes, er den hexagonale (sekskantede) form den mest anbefalede. Her er hvorfor:

• Kvadratformen: En kvadratisk celle har fire naboer på afstand 'd' og fire på afstand '√2 d'. Dette kan være en fordel, hvis alle nabostationer er ækvidistante, hvilket forenkler valget og skiftet til en ny antenne. Dog kan det skabe udfordringer med dækning i hjørnerne.
• Hexagonalformen: Den hexagonale celleform giver en mere ensartet dækning og er ideel til beregninger. Fordelene inkluderer:
  • Ækvidistante antenner: Afstanden fra centrum til et hjørne er lig med sidelængden, hvilket giver en mere forudsigelig dækning.
  • Effektiv udnyttelse af plads: Sekskanter kan tildeles uden overlap eller huller, hvilket optimerer dækningen.

I praksis anvendes ofte en kombination af disse former eller mere komplekse strukturer for at tilpasse sig terræn og befolkningstæthed.

Frekvensgenbrug: Hjertet i mobilnetværket

Frekvensgenbrug er et afgørende koncept. Det refererer til praksissen med at bruge de samme radiofrekvenser i forskellige geografiske områder, der er adskilt af en passende afstand, for at muliggøre kommunikation med minimal interferens. Dette koncept tilbyder en række betydelige fordele:

• Simultan kommunikation: Tillader kommunikation inden for en celle på en given frekvens.
• Begrænset effektdiffusion: Begrænser udstrålet effekt til naboceller, hvilket minimerer interferens.
• Effektiv genbrug: Muliggør genbrug af frekvenser i nærliggende celler, hvilket øger den samlede systemkapacitet.
• Multiple samtaler: Gør det muligt at bruge den samme frekvens til flere samtidige samtaler.

Typisk tildeles der mellem 10 og 50 frekvenser per celle. For at illustrere princippet, lad os se på en simpel beregning: Hvis et system bruger et samlet antal på 'K' frekvenser, og disse er fordelt på 'N' celler, så kan antallet af frekvenser per celle beregnes som K/N. For eksempel, i det ældre AMPS-system (Advanced Mobile Phone Services) var K=395 og N=7. Dette gav et gennemsnit på 395/7 ≈ 56 frekvenser per celle.

Tabel: Sammenligning af celleformer

Ofte Stillede Spørgsmål (FAQ)

Hvad er en 'celle' i et mobilnetværk?

En celle er et lille geografisk område, der dækkes af en enkelt basestation med sin egen antenne og et tildelt sæt af frekvenser. Mobilnetværket består af mange af disse overlappende eller tilstødende celler.

Hvorfor bruger mobilnetværk mange små sendere i stedet for én stor?

Brugen af mange lav-effekt sendere i stedet for én høj-effekt sender giver flere fordele: den øger den samlede kapacitet ved at tillade frekvensgenbrug, reducerer strømforbruget og minimerer potentialet for interferens over lange afstande.

Hvad sker der, når jeg bevæger mig fra en celle til en anden?

Når du bevæger dig, overdrager din mobiltelefon automatisk forbindelsen fra den ene basestation til den næste. Denne proces kaldes 'handoff' og sikrer, at din samtale eller dataforbindelse forbliver uafbrudt.

Hvordan påvirker terrænet og bygninger mobilnetværkets ydeevne?

Terræn (bjerge, dale) og bygninger kan blokere eller reflektere radiosignaler, hvilket kan skabe 'skyggeområder' med dårlig dækning eller interferens. Netværksplanlæggere tager højde for disse faktorer, når de designer celle-strukturer og placerer basestationer.

Hvad er 'frekvensgenbrug'?

Frekvensgenbrug er princippet om at genanvende de samme radiofrekvenser i forskellige celler, der er geografisk adskilt, for at øge netværkets samlede kapacitet. Dette er muligt, fordi signalerne fra forskellige celler ikke interfererer væsentligt med hinanden på grund af afstanden.

Hvad er forskellen på 4G og 5G i forhold til mobilnetværksarkitektur?

Mens grundprincipperne for celle-struktur og frekvensgenbrug forbliver, introducerer nyere teknologier som 4G og især 5G mere avancerede teknologier som small cells, massive MIMO og beamforming for at opnå endnu højere hastigheder, lavere latenstid og større kapacitet. 5G-netværk kan også operere på et bredere spektrum af frekvenser, herunder millimeterbølger, som har meget kort rækkevidde og kræver en tættere celle-infrastruktur.
