Termisk Billeddannelse på Din Smartphone: Se Verden i Nyt Lys

Termisk billeddannelse på smartphones er en revolutionerende teknologi, der vinder hastigt frem blandt både professionelle og entusiaster. Forestil dig at have en superkraft, der giver dig mulighed for at se varme! Denne omfattende artikel vil dykke ned i alt, hvad du behøver at vide for at bruge din smartphone til termisk billeddannelse som en ekspert. Fra de grundlæggende principper til avancerede teknikker, vi dækker det hele. Gør dig klar til at udforske en usynlig verden, der afslører temperaturforskelle i dit miljø og åbner op for et væld af praktiske anvendelser, der tidligere var forbeholdt dyre specialudstyr. Med den rette viden og det rigtige udstyr kan din smartphone blive et uvurderligt værktøj til inspektion, sikkerhed og eventyr. Lad os dykke ned i det!"

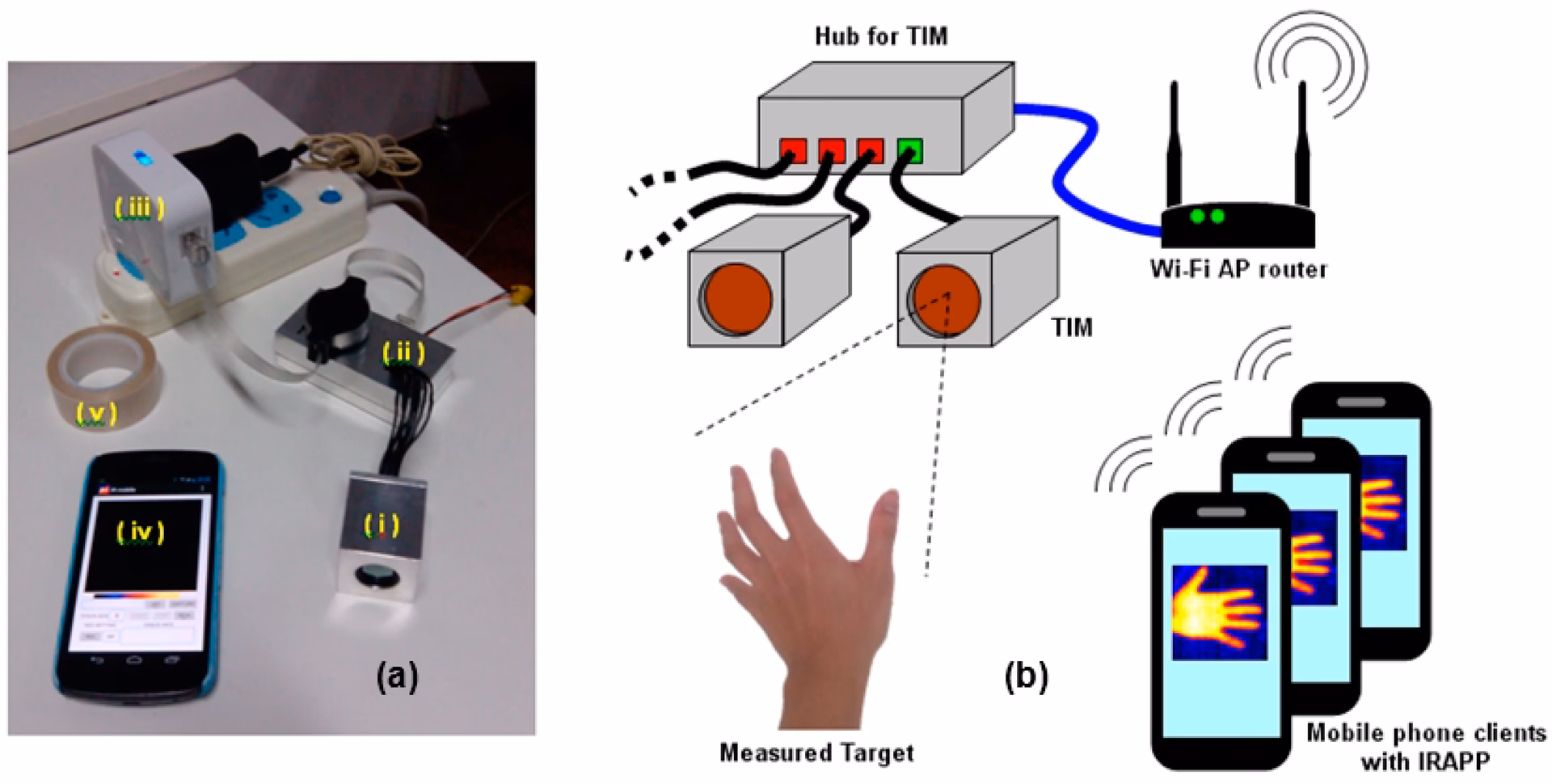

Hvad er Termisk Billeddannelse på Smartphones?

Før vi dykker ned i detaljerne, lad os starte med det grundlæggende. Termisk billeddannelse handler om evnen til at visualisere temperaturvariationer i omgivelserne. Det er som at have et ekstra syn, der opfanger den infrarøde stråling, som alle objekter med en temperatur over det absolutte nulpunkt (-273,15 °C) udsender. Denne stråling er usynlig for det menneskelige øje, men et termisk kamera kan detektere den og omsætte den til et synligt billede. Din smartphones kamera, udstyret med den rette teknologi, kan fange disse termiske billeder, hvilket kan være utroligt nyttigt i en lang række applikationer – fra at opdage skjulte problemer i dit hjem til at navigere i mørke omgivelser.

I modsætning til almindelige kameraer, der fanger synligt lys, fokuserer termiske kameraer på infrarøde bølgelængder. Det betyder, at de kan 'se' i totalt mørke, gennem røg eller tåge, og endda gennem visse materialer, der skjuler varmekilder, som f.eks. en væg, der dækker en utæt vandledning eller en overophedet el-installation. Evnen til at måle og vise varme er, hvad der gør denne teknologi så unik og værdifuld.

Sådan Fungerer Termiske Kameraer

Et termisk kamera er en billeddannelsesenhed, der registrerer varmesensorbølger og er i stand til at opdage ændringer i temperatur. I modsætning til billeder fra almindelige kameraer viser termiske billeder ikke scenens faktiske farve. I stedet identificerer de objekter ved at detektere varme fra kroppe og genstande. Farveskalaen på et termisk billede er symbolsk: Rød farve repræsenterer typisk varmeudstråling, mens blå repræsenterer kulde, men farveskalaen kan variere afhængigt af software og præferencer.

Et termisk billedkamera fungerer ved at indsamle og detektere infrarød stråling fra forskellige objekter i en scene. Linsen i kameraet er designet til at fokusere det infrarøde lys, som objekter udsender. Dette fokuserede lys scannes af en række infrarøde detektorer, som derefter omdanner det scannede billede til et termogram – et detaljeret temperaturmønster. Disse termogrammer genereres med høj hastighed, typisk omkring en trettendedel af et sekund, hvilket skaber et præcist og detaljeret billede af temperaturfordelingen. Denne hurtige billedgenerering er afgørende for at fange dynamiske varmeændringer i realtid.

De elektriske impulser, der genereres af detektorerne, overføres til et printkort, der afkoder informationen ved hjælp af specialiserede chips. Resultatet er brugbare data, der vises på kameraets displayenhed eller din smartphones skærm. Signalbehandlingsenheden sender yderligere infrarød information baseret på miljøets forskellige temperaturforskelle. Afvigelserne plottes i forskellige farver, der primært afhænger af varmeintensiteten, hvor rød er den varmeste og blå den koldeste infrarøde emission. Mange moderne enheder kan også uploade billeder via Bluetooth eller dele dem i realtid via internettet, hvilket er særligt nyttigt i professionelle miljøer, hvor øjeblikkelig feedback og samarbejde er nødvendigt, for eksempel ved fejlfinding af elektriske systemer eller bygningsinspektioner.

Få Termisk Billeddannelse på Din Smartphone

Vil du kunne se og gemme termiske billeder med din smartphone, uanset om det er til arbejde eller bare for sjov? Takket være teknologiske fremskridt er det i dag muligt at gøre dette uden at købe et meget dyrt dedikeret kamera. Her er dine hovedmuligheder for at udstyre din mobiltelefon med termiske billeddannelseskapaciteter:

1. Eksterne Termiske Kameratilbehør

Dette er den mest almindelige og ofte mest omkostningseffektive måde at tilføje termisk billeddannelse til din eksisterende smartphone. Disse enheder tilsluttes typisk via din telefons opladningsport (USB-C eller Lightning) og fungerer sammen med en dedikeret app, der behandler og viser de termiske billeder.

• FLIR ONE: FLIR er et anerkendt firma inden for termiske kameraer. FLIR ONE fanger termiske signaturer og gør det muligt for din telefon at gemme billedet. Den blander termiske billeder med de mørke kanter af det synlige spektrum for at give brugeren et klarere billede, der kombinerer termisk information med visuelle detaljer. Den oprindelige FLIR One havde en lav opløsning og krævede separat opladning. Heldigvis findes der nu en Pro-model, der producerer billeder med højere opløsning og understøtter VividIR-billedbehandling. Denne model har en ledsager-app, der tilbyder ekstra funktioner, såsom valgbare temperatursporingsregioner på skærmen, hvilket gør det lettere at analysere specifikke punkter.
• SEEK Thermal Compact: SEEK Thermal-kameraet giver dig mulighed for at optage termiske billeder fra din scene. Disse kameraer leveres ofte med en Lightning-forbindelse, hvilket gør dem kompatible med Apples smartphones, men USB-C versioner findes også. De tilbyder typisk fire driftstilstande: en traditionel kameratilstand (der viser det termiske billede som et 'normalt' billede), en temperaturtilstand til at registrere temperaturen på et specifikt sted, en tærskeltilstand, der lader dig indstille en temperaturgrænse, over hvilken kameraet fanger termiske billeder (nyttigt til at identificere temperaturafvigelser), og en høj-lav-tilstand, der fremhæver de varmeste og koldeste punkter. Fordelen ved SEEK Thermal-kameraet er, at denne alsidige enhed forvandler din smartphone til et termisk kamera, men kræver en app-forbindelse for at fungere.

Sammenligning af Populære Eksterne Tilbehør

2. Smartphones med Integreret Termisk Kamera

Nogle få specialiserede smartphones har et termisk kamera indbygget direkte i telefonen, hvilket eliminerer behovet for eksternt tilbehør og gør dem ideelle til professionelle, der ofte bruger termisk billeddannelse.

• Cat S60: Cat S60 er en smartphone integreret med termisk billeddannelseskapacitet, udviklet i samarbejde med FLIR. Denne smartphone er produceret af Caterpillar-organisationen, et firma kendt for at fremstille robuste maskiner. Disse robuste smartphones er velegnede til militært personel, håndværkere og eventyrere, og er desuden vandafvisende. Den kan modstå vandtryk ned til en dybde på 5 meter. Enheden leveres med en lockdown-knap, der bruger en lukker til at låse mikrofoner og højttalere, hvilket er nyttigt i støjende eller farlige miljøer. Den bruger termisk billeddannelse til at producere standardbilleder, der blandes med almindelige fotos, hvilket giver et mere informativt billede.

Markedet for smartphones med indbygget termisk kamera er dog stadig ret niche. I januar 2024 er der færre end 10 modeller globalt, der er nyere end 24 måneder. Valget kan være komplekst afhængigt af specifikke præferencer. For dem, der prioriterer den nyeste Android-version, er der kun få muligheder. Hvis størrelsen er en bekymring, og præferencen er en enhed, der ikke er større end den nuværende telefon, vil de fleste kun finde to egnede modeller – begge ret gamle. Men for dem, der leder efter en telefon, der er både kompakt og udstyret med Android 13, er der ingen tilgængelige muligheder pr. januar 2024. Dette understreger, at eksterne tilbehør ofte er den mest praktiske og fleksible løsning for de fleste brugere.

3. Termiske Apps (med forbehold)

Der findes apps, der hævder at tilbyde termisk billeddannelse uden yderligere hardware. Vær dog opmærksom på, at de fleste af disse apps på markedet er designet til at skabe nyhedsbilleder og efterligne udseendet af termisk billeddannelse uden at være nøjagtige. De kan ikke faktisk detektere infrarød stråling, da din smartphones indbyggede kamera har filtre, der forhindrer dette. En ægte termisk app fungerer som en grænseflade for eksternt termisk udstyr og er nødvendig for at behandle og vise data fra disse enheder.

4. Telefonmodifikation (Anbefales Ikke)

Alle smartphones har en sensorplade, linser og andre enheder, der understøtter cirkulær linsesamling. Denne samling inkluderer et lille filter kendt som IR-filteret, som er kendt for sin røde farve. IR-filtre opfanger ikke IR-stråling, hvilket er grunden til, at almindelige fotografier ikke viser nogen emissioner. I teorien kan du omdanne din smartphone til et termisk kamera ved at fjerne IR-filteret. Dette er dog en yderst risikabel og kompleks proces, der kræver ekstrem forsigtighed for at undgå at beskadige andre dele af telefonen. Det anbefales på det kraftigste kun at forsøge dette med en gammel telefon og kun hvis du har den nødvendige tekniske ekspertise, da det let kan føre til uoprettelig skade på din enhed og gøre den ubrugelig. For de fleste brugere er dette ikke en gangbar løsning.

Opsætning og Optagelse af Termiske Billeder

Når du har valgt din løsning – hvad enten det er et eksternt tilbehør eller en smartphone med indbygget termisk kamera – er det tid til at sætte din smartphone op. De fleste moderne smartphones er udstyret med den nødvendige hardware til at understøtte eksterne termiske kameraer via deres USB-C eller Lightning-porte. Efter installationen af den tilhørende app skal du sørge for at følge producentens retningslinjer for kalibrering og indledende opsætning. Korrekt opsætning er afgørende for nøjagtige termiske aflæsninger, da ukorrekt kalibrering kan føre til misvisende temperaturdata.

For at opnå de bedste resultater, når du optager termiske billeder, følg disse tips:

• Hold din smartphone stabil: Hold din smartphone så stille som muligt for at undgå slørede billeder. Ligesom med almindelig fotografering kan selv små bevægelser resultere i et utydeligt billede, hvilket gør det svært at identificere temperaturforskelle præcist. Overvej at bruge et stativ eller en stabilisator for optimal stabilitet.
• Ideelle miljøforhold: Termisk billeddannelse fungerer bedst i omgivelser med lavt lys eller mørke, da det minimerer interferens fra synligt lys. Undgå direkte sollys og sørg for minimalt med forhindringer mellem kameraet og det objekt, du vil inspicere. Visse materialer som glas kan reflektere varme og give falske aflæsninger, så vær opmærksom på omgivelserne.
• Fortolk farve- og temperaturskalaer: De fleste termiske billedapps bruger en farveskala til at repræsentere temperaturvariationer. Lær at fortolke disse skalaer for at få mere meningsfulde aflæsninger. Eksempelvis kan en gradient fra blå til rød indikere stigende temperaturer, mens en sort-hvid skala ofte fremhæver kontraster. Forståelse af disse skalaer er afgørende for at kunne tyde dataene korrekt og træffe informerede beslutninger.

Praktiske Anvendelser af Termisk Billeddannelse på Smartphones

Termisk billeddannelse på smartphones har et bredt spektrum af praktiske anvendelser, der spænder fra hverdagsbrug til professionelle opgaver, hvilket gør det til et utroligt alsidigt værktøj:

• Hjemmeinspektioner: Dette er en af de mest populære anvendelser for private brugere. Du kan nemt opdage energilækager, som f.eks. dårlig isolering omkring vinduer og døre, kuldebroer i vægge eller utætheder i taget. Termisk billeddannelse kan også afsløre vandskader i vægge eller lofter, selv før de bliver synlige for det blotte øje, ved at identificere områder med højere fugtindhold, der har en afvigende temperatur. Desuden kan det hjælpe med at finde elektriske problemer som overophedede kredsløb, løse forbindelser eller overbelastede sikringer, der kan udgøre en brandfare.
• Udendørs eventyr: For naturelskere og friluftsfolk kan termisk billeddannelse forbedre dine camping- og vandreture betydeligt. Du kan spotte vildt i mørket, finde tabte kæledyr eller lokalisere varmekilder som f.eks. et bål eller en person i nød, selv i tæt vegetation. Det er også et sikkerhedsværktøj til at tjekke for potentielle farer som vilde dyr i nærheden af din lejr.
• Elektrisk og VVS-vedligeholdelse: Professionelle og gør-det-selv-entusiaster kan bruge termisk billeddannelse til at identificere overophedede komponenter i elektriske paneler, motorer eller maskiner, hvilket kan forhindre dyre nedbrud og øge sikkerheden. Inden for VVS kan det hjælpe med at finde utætheder i rør, blokeringer i afløb eller ineffektiviteter i HVAC-systemer (varme, ventilation og aircondition) ved at visualisere varmetab eller -gevinst. Dette kan føre til betydelige energibesparelser.
• Sikkerhed og overvågning: Forbedr din hjemmesikkerhed med evnen til at se i mørke, hvilket gør det muligt at opdage ubudne gæster eller overvåge områder uden behov for synligt lys. Termiske kameraer er også udbredte i professionel sikkerhed og overvågning, da de ikke påvirkes af lysforhold og kan detektere skjulte personer bag buskads eller i totalt mørke.
• Andre anvendelser: Termiske kameraer er uundværlige i søge- og redningsmissioner, hvor de kan hjælpe med at lokalisere savnede personer i vanskeligt terræn eller under dårlige sigtforhold. De bruges også af brandvæsenet til at navigere i røgfyldte eller mørke miljøer og til at lokalisere brandkilder og ofre. I industrien anvendes de til at monitorere kritiske infrastrukturer og maskiner for tegn på overophedning, hvilket kan forebygge kostbare nedbrud.

Avancerede Teknikker

Når du har mestret det grundlæggende, er det tid til at udforske avancerede teknikker, der kan udvide dine muligheder med termisk billeddannelse og give dig dybere indsigt:

• Multi-spektral billeddannelse: Nogle apps og tilbehør tilbyder multi-spektral billeddannelse, hvilket giver dig mulighed for at skifte mellem termiske og synlige lystilstande. Dette kan give et mere komplet billede af situationen ved at kombinere temperaturdata med visuelle detaljer. For eksempel kan du se det termiske 'hot-spot' og samtidig se de omkringliggende strukturer i synligt lys, hvilket gør det lettere at identificere konteksten for dine termiske fund.
• Realtidsvideo: Optag live termisk video for at overvåge dynamiske varmeændringer. Dette er især nyttigt til at spore bevægelser, observere varmeudvikling over tid i et fungerende system, eller diagnosticere systemer i drift, hvor temperaturer ændrer sig hurtigt. Realtidsvideo giver en dynamisk forståelse af termiske processer.
• Temperaturanalyse: Lær at analysere temperaturvariationer og forstå dataene dybere. Der findes masser af gratis analyseprogrammer på markedet, som du kan vælge imellem, der kan hjælpe dig med at behandle og fortolke de indsamlede termiske data. Dette kan inkludere at identificere hot-spots, kuldebroer, beregne specifikke temperaturværdier, generere rapporter og sammenligne data over tid for at spore ændringer eller forbedringer. Avanceret analyse kan afsløre mønstre og afvigelser, der ikke umiddelbart er synlige i et råt termisk billede.

Sikkerhed og Etik

Mens termisk billeddannelse på smartphones er et kraftfuldt værktøj, er det essentielt at bruge det ansvarligt. Respekter privatlivets fred og overhold lokale love, når du bruger denne teknologi. Brug aldrig termiske kameraer til at kigge ind i private hjem eller områder uden samtykke, da det kan krænke privatlivets fred. Husk, at termisk billeddannelse ikke er idiotsikker og ikke bør erstatte professionelle vurderinger i kritiske applikationer, såsom medicinsk diagnostik, strukturel ingeniørarbejde eller komplekse elektriske systemer. Det er et supplement, ikke en erstatning, for ekspertise og certificerede inspektioner.

Deling og Analyse af Termiske Billeder

Det er nemt at dele termiske billeder, og du kan gøre det direkte via appen eller ved at eksportere billederne til andre platforme som e-mail, cloud-lagring eller sociale medier (med omtanke for privatlivets fred). For dybere analyse kan du bruge dedikeret software, der ofte leveres med dit termiske tilbehør, eller stole på appens indbyggede funktioner. At forstå dataene kan hjælpe dig med at træffe informerede beslutninger baseret på de termiske billeder, du optager. Mange apps giver også mulighed for at tilføje noter, markeringer og endda stemmememoer til billederne for at fremhæve specifikke fund eller områder af interesse, hvilket er uvurderligt for dokumentation og rapportering.

Hvad Skal Du Kigge Efter i Termisk Udstyr?

Når du overvejer at investere i ekstra udstyr til termisk billeddannelse, er der flere vigtige faktorer at tage højde for for at sikre, at du får det mest nøjagtige og effektive værktøj til dine behov. Kvaliteten af dit udstyr vil direkte påvirke nøjagtigheden og brugbarheden af dine termiske billeder:

• Termisk Sensor: Sensorens størrelse, ofte målt i pixels (f.eks. 320 x 240), er afgørende for billedkvaliteten. Jo større den termiske sensor er, desto flere detaljer kan kameraet opfange, og desto mere nøjagtige resultater opnås. En sensorstørrelse på 320 x 240 pixels er ofte et godt udgangspunkt for high-end udstyr, da det giver en balance mellem detaljer og pris. For simple opgaver kan mindre opløsninger være tilstrækkelige, men for professionel brug er høj opløsning en nøglefaktor.
• Synsfelt (Field of View): Dette påvirker, hvor meget af scenen kameraet kan se på én gang. Et smalt synsfelt kan være godt til at fokusere på specifikke punkter, men et bredere synsfelt (f.eks. 32° eller mere) er at foretrække for større dækning, f.eks. ved inspektion af store vægge, HVAC-systemer eller ved dyresøgning. Et bredere synsfelt reducerer behovet for at flytte kameraet konstant og kan fange mere kontekst i et enkelt billede.
• Billedfrekvens (Frame Rate): En høj billedfrekvens, typisk angivet i Hertz (Hz), er afgørende for at få præcise detaljer om det område eller objekt, du observerer, især hvis der er bevægelse. For civile enheder er billedfrekvensen ofte begrænset til under 9 Hz for at undgå eksportrestriktioner. Selvom dette er tilstrækkeligt for de fleste statiske billeder, kan en højere billedfrekvens være vigtig for at fange dynamiske processer eller for videooptagelse uden hakken. En højere billedfrekvens giver et glattere og mere responsivt billede.
• Detektionsafstand: Afhængigt af dit brugsbehov er detektionsafstanden, altså hvor langt væk kameraet kan detektere en varmekilde, vigtig. For professionel brug, som f.eks. dyreindfangning, overvågning af store områder eller redning i ustabile bygninger, kan en rækkevidde på 1000 ft til 1800 ft (ca. 300-550 meter) være nødvendig for sikkerhed og effektivitet. For simple hjemmeinspektioner er en kortere rækkevidde dog ofte tilstrækkelig.
• Fokuserbar Linse: Hvis du planlægger at bruge enheden i ekstreme temperaturer eller til at inspicere objekter på forskellige afstande, er det afgørende, at linsens evne til at fokusere kan følge med. En fokuserbar linse giver dig mulighed for at justere fokus for at opnå et skarpt termisk billede, uanset afstanden til objektet. En fokuserbar længde, der dækker et bredt temperaturinterval som -40°F til 626°F (-40°C til 330°C), er ideel til industrielle miljøer, hvor præcise målinger i ekstreme forhold er nødvendige.
• Kapsling (Casing): Selvom en varmesensor detekterer høj varmeintensitet, er det afgørende, at enheden har tilstrækkelig beskyttelse. En robust og vandtæt kapsling (f.eks. IP-klassificering) beskytter udstyret mod vandskader, støv og stød, især i barske miljøer, hvor varme og fugt eksisterer samtidigt. En holdbar kapsling er afgørende for lang levetid.
• Opbevaring (Storage): Muligheden for at gemme fotos og videoer er vigtig for senere visning, analyse eller dokumentation. Mange enheder tilbyder indbygget lagerplads eller USB-tilslutning til nem overførsel til andre enheder. Nogle avancerede modeller kan også gemme billeder i standardformater, der kan åbnes med almindelig billedbehandlingssoftware.
• Temperaturområde: Sørg for, at enhedens temperaturområde er stort nok til dine behov. Overvej både den laveste og højeste temperatur, den kan måle nøjagtigt. Overvej også "spot temperature"-funktionen, der giver dig den nøjagtige temperatur på et specifikt punkt, hvilket er afgørende for præcise diagnosticeringer. Et bredt temperaturområde giver større fleksibilitet i anvendelsen.
• Farvepaletter: Termiske kameraer bruger en række farver til at vise gennemsnitstemperaturen af et område eller et objekt. Flere farvepaletter (op til 9) giver mere præcise detaljer og bedre visuel differentiering af temperaturforskelle, hvilket kan hjælpe med at fremhæve specifikke temperaturgradienter eller hot-spots.
• Justerbar Emissivitet: Emissivitet er et materiales evne til at udsende termisk energi. En enhed med justerbar emissivitet kan give dig et nøjagtigt overblik over den udsendte energi, da forskellige materialer (f.eks. metal, træ, maling) har forskellige emissivitetsværdier. Med denne funktion kan du differentiere mellem organiske og ikke-organiske stoffer og opnå mere pålidelige målinger, hvilket er afgørende i professionelle applikationer.

Ofte Stillede Spørgsmål (FAQ)

Her er nogle almindelige spørgsmål og problemer, du kan støde på, når du bruger termisk billeddannelse med din smartphone:

Q: Hvorfor er mine termiske billeder slørede?

A: Sørg for, at din smartphone er helt stabil under optagelsen. Bevægelse under eksponeringen kan forårsage sløring. Prøv at holde telefonen med begge hænder, eller brug et stativ for at opnå den bedste skarphed. Kontroller også, om linsen er ren og fri for snavs eller fingeraftryk.

Q: Mine aflæsninger virker unøjagtige. Hvad kan jeg gøre?

A: Dobbelttjek din opsætning og kalibrering af det termiske tilbehør eller den integrerede sensor. Følg altid producentens anvisninger nøje. Miljøforhold som direkte sollys, reflekterende overflader eller store temperaturforskelle i omgivelserne kan også påvirke nøjagtigheden. Sørg for, at emissivitetsindstillingen er korrekt for det materiale, du måler.

Q: Min termiske app crasher ofte. Hvad er problemet?

A: Sørg for, at både din app og din smartphones software er opdateret til den nyeste version. Gamle softwareversioner kan indeholde bugs, der forårsager ustabilitet. Genstart af telefonen eller geninstallation af appen kan også hjælpe med at løse midlertidige softwarefejl. Hvis problemet fortsætter, kan det være et kompatibilitetsproblem med din specifikke telefonmodel.

Konklusion

Termisk billeddannelse er en fascinerende teknologi med et væld af praktiske anvendelser, der spænder over mange områder fra hjemmet til industrien. Med den rette app, korrekt opsætning og lidt øvelse kan du mestre denne teknologi og frigøre dens potentiale. Den gode nyhed er, at adgangen til termisk billeddannelse er blevet mere overkommelig og tilgængelig end nogensinde før takket være smartphones og dedikeret tilbehør. Husk at bruge den ansvarligt, med respekt for privatlivets fred og etiske overvejelser. Termisk billeddannelse på smartphones er et værdifuldt værktøj, og med det kan du se verden i et helt nyt lys, opdage det usynlige og træffe mere informerede beslutninger.
