Forståelse af Mobile Radiokanaler: En Dybdegående Guide

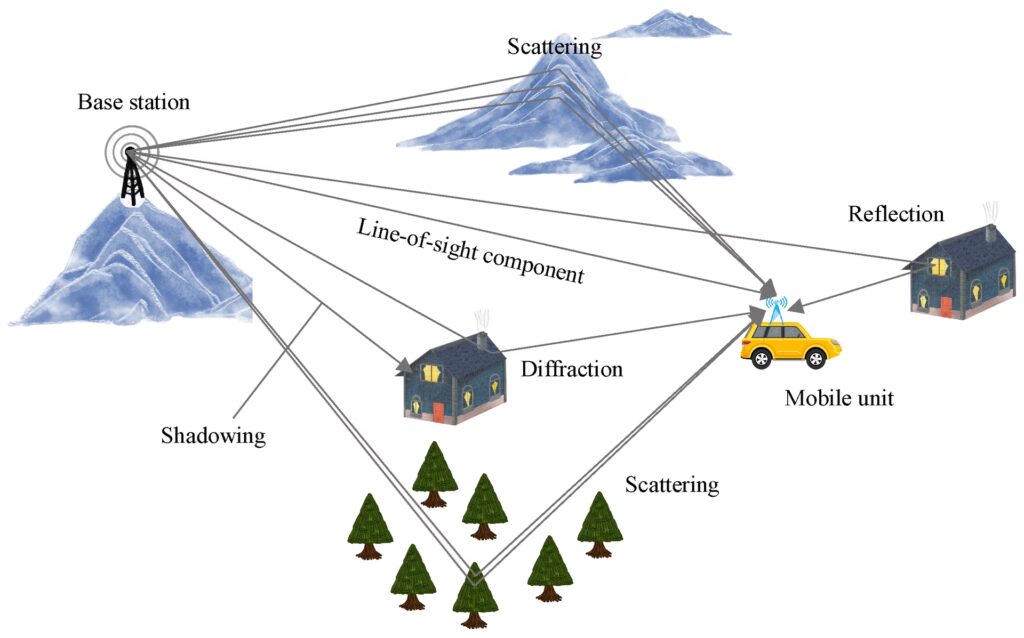

I den konstant udviklende verden af trådløs kommunikation spiller forståelsen af mobile radiokanaler en helt afgørende rolle. Disse kanaler er de fysiske veje, som radiosignaler tager mellem en sender og en modtager, og deres opførsel er yderst kompleks, påvirket af alt fra bygninger og terræn til bevægelse og atmosfæriske forhold. For at designe, optimere og teste trådløse systemer som mobiltelefoner, Wi-Fi-netværk og IoT-enheder er det essentielt at have præcise modeller af disse kanaler. Uden disse modeller ville det være umuligt at forudsige, hvordan et signal vil opføre sig, og dermed svært at sikre pålidelig og effektiv kommunikation.

Denne artikel vil udforske den dybdegående viden, der findes inden for modellering, analyse og simulering af mobile radiokanaler, med udgangspunkt i den anden udgave af en omfattende bog om emnet. Vi vil også se på, hvordan dynamiske kanalmodeller, der kan fange de stadigt skiftende forhold i et trådløst miljø, skabes og anvendes i praksis. Forståelsen af disse principper er nøglen til at bygge robuste og fremtidssikre kommunikationssystemer.

Anden Udgave: En Omfattende Indsigt i Mobile Radiokanaler

Den anden udgave af bogen om modellering, analyse og simulering af mobile radiokanaler tilbyder en dybdegående og omfattende oversigt over feltet. Den er designet til at give læseren en detaljeret forståelse af de grundlæggende problemstillinger og de nyeste teknikker inden for mobil radiokanalmodellering. Bogen analyserer flere typer mobile fadingkanaler, herunder både terrestriske og satellitbaserede flat-fading kanaler, forskellige typer bredbåndskanaler og avancerede MIMO-kanaler (Multiple-Input Multiple-Output). Denne tilgang giver en fundamental forståelse af de emner, der aktuelt forskes i på området.

Et centralt fokus i bogen er udforskningen af vigtige klasser af smalbåndede, bredbåndede og rum-tids trådløse kanaler. Der lægges stærk vægt på den detaljerede oprindelse af de præsenterede kanalmodeller, og en høj grad af matematisk enhed formidles. Ved hjælp af de beskrevne kanalmodeller kan læseren evaluere ydeevnen af trådløse kommunikationssystemer under udbredelsesforhold, der er typiske for multipath-kanaler i forskellige miljøer. Dette er afgørende for at kunne designe systemer, der fungerer optimalt under reelle forhold.

Bogen introducerer fundamentet for både stokastiske og deterministiske kanalmodeller, som er to primære tilgange til at beskrive kanalens adfærd. Den udforsker modellering og simulering af både bredbåndede og smalbåndede mobile radiokanaler samt flere klasser af MIMO-kanaler. Generelle koncepter, herunder geometriske modeller, referencemodeller og simuleringsmodeller, diskuteres indgående. Desuden beskrives flere metoder til modellering af givne Doppler-, forsinkelses- og vinkelprofiler, hvilket er afgørende for at karakterisere kanalens dynamiske natur.

En betydelig del af bogen er helliget metoder til design, analyse og realisering af effektive kanalsimulatorer. Disse simulatorer er uundværlige værktøjer for forskere og ingeniører, da de gør det muligt at teste nye algoritmer og systemer uden at skulle bygge fysiske prototyper. Bogen undersøger også teknikker til udvikling af hurtige kanalsimulatorer, hvilket sparer tid og ressourcer i udviklingsprocessen. For at lette den praktiske anvendelse stilles MATLAB-programmer til rådighed, der muliggør simulering og analyse af de præsenterede mobile fadingkanaler på en ledsagende hjemmeside. Dette understreger bogens praktiske relevans og dens evne til at bygge bro mellem teori og anvendelse.

Bogens struktur er velorganiseret og dækker et bredt spektrum af emner, fra grundlæggende sandsynlighedsteori til avancerede MIMO-modeller. Kapitelserne inkluderer introduktion til mobile radiosystemer, grundlæggende viden om mobile radiokanaler, og en detaljeret gennemgang af stokastiske processer og deterministiske signaler, som er de matematiske byggesten. Specifikke kanaltyper som Rayleigh- og Rice-kanaler beskrives indgående, herunder deres systemteoretiske, formelle, elementære og statistiske egenskaber. Koncepter som sum-of-sinusoids kanalmodeller, deres parametrisering og forskellige klasser (f.eks. Extended Suzuki Process, Generalized Rice Process, Modified Loo Model) er centralt placeret. Desuden behandles frekvens-ikke-selektive og frekvens-selektive kanalmodeller, herunder hvordan man modellerer givne forsinkelsesprofiler og simulerer målte bredbåndskanaler. Endelig er der et dedikeret kapitel til MIMO-kanalmodeller, der udvider princippet om deterministisk kanalmodellering til multi-antennesystemer. Bogen afsluttes med udvalgte emner som design af multiple ukorrelerede Rayleigh fading-bølgeformer, spatiale kanalmodeller for skyggefading og frekvenshoppende mobile radiokanaler, hvilket viser dens dybde og relevans for moderne trådløse systemer.

Hvorfor er Kanalmodellering Vigtigt?

Kanalmodellering er fundamentalt for udviklingen af trådløse kommunikationssystemer. Uden præcise modeller ville det være umuligt at designe modulations- og kodningsskemaer, der kan fungere effektivt under de uforudsigelige forhold, radiosignaler møder. Modellerne giver ingeniører og forskere mulighed for at forudsige signalets adfærd, herunder tab, fading, forsinkelsesspredning og vinkelspredning. Dette er afgørende for at optimere systemets ydeevne, sikre pålidelighed og minimere fejlfrekvenser. Kanalmodeller bruges i simuleringer til at evaluere nye teknologier, teste protokoller og vurdere systemets kapacitet, inden der investeres i dyre fysiske implementeringer. De giver et virtuelt laboratorium, hvor forskellige scenarier kan udforskes hurtigt og effektivt.

Opbygning af Dynamiske Kanalmodeller

Dynamiske kanalmodeller er designet til at fange de tids- og rumvarierende egenskaber ved mobile radiokanaler. Disse variationer opstår på grund af bevægelse af senderen, modtageren eller objekter i miljøet (f.eks. køretøjer, mennesker, træer), hvilket fører til ændringer i multipath-komponenterne over tid. At skabe en dynamisk kanalmodel indebærer en kombination af teoretiske tilgange og empiriske data, ofte baseret på omfattende måleudgivelser og standardiseringsarbejde.

Geometribaserede Stokastiske Modeller

En almindelig tilgang er brugen af geometribaserede stokastiske modeller. Disse modeller kombinerer fysiske aspekter af udbredelsesmiljøet (såsom placering af scattere – objekter der reflekterer eller spreder signalet) med stokastiske elementer for at beskrive den statistiske opførsel af kanalen. For eksempel kan en model antage, at scattere er tilfældigt fordelt omkring senderen eller modtageren (f.eks. i en ring- eller ellipseform), og derefter udlede kanalens egenskaber som Doppler-spektrum og forsinkelsesprofil baseret på disse geometriske antagelser. Dette giver en god balance mellem fysisk realisme og matematisk håndterbarhed. Eksempler inkluderer one-ring og two-ring MIMO-kanalmodeller samt elliptiske MIMO-kanalmodeller, som detaljeret beskrives i den omtalte bog.

Målingsbaserede Modeller

Målingsbaserede modeller bygger direkte på data indsamlet fra virkelige miljøer. Gennem omfattende måleudgivelser, ofte udført af forskningsgrupper og i forbindelse med standardiseringsorganer som 3GPP (Third Generation Partnership Project) og COST (European Cooperation in Science and Technology) projekter, indsamles detaljerede oplysninger om kanalens respons. Disse målinger kan omfatte tidsvarierende kanalimpulsrespons, vinkelspredning og Doppler-spektre. Dataene bruges derefter til at parametrisere og validere teoretiske modeller eller til at skabe empiriske modeller, der direkte afspejler de observerede fænomener. For eksempel kan målinger afsløre, hvordan tid-varierende kanalopgør opfører sig, eller hvordan klynger af spredere opstår og bevæger sig i et mobilt miljø.

Strålesporing (Ray Tracing)

Strålesporing er en deterministisk metode, der anvendes til at forudsige radioudbredelse ved at simulere stierne for individuelle stråler fra sender til modtager. Denne teknik kræver detaljerede 3D-modeller af miljøet (bygninger, terræn, inventar) og tager højde for refleksion, spredning og diffraktion. Selvom strålesporing kan være beregningsmæssigt intensiv, giver den meget præcise forudsigelser og er særligt nyttig i mikrocelle- og picocellemiljøer samt indendørs scenarier. Den kan også bruges til at generere data, der informerer stokastiske modeller, især med hensyn til den rumlige fordeling af multipath-komponenter.

Diffuse Spredning

Ud over de diskrete stier, der kan spores med strålesporing, oplever radiosignaler også diffus spredning. Dette fænomen opstår, når signaler interagerer med ru overflader, såsom bygningsvægge eller løv, hvilket resulterer i et stort antal uregelmæssigt spredte komponenter, der ikke kan modelleres som simple refleksioner. At inkludere diffus spredning i kanalmodeller er afgørende for at opnå nøjagtige forudsigelser af forsinkelsesspredning og polarisationsforhold, især i tætte urbane og indendørs miljøer. Forskning fokuserer på at udvikle effektive modeller for denne type spredning, ofte ved at kombinere den med mere traditionelle stråleoptiske metoder.

Kronecker-separabilitet og Korrelation

I multi-antennesystemer (MIMO) er korrelation mellem de forskellige antenneelementer en vigtig faktor. Kanalmodeller skal kunne beskrive denne korrelation, både rumligt og frekvensmæssigt. Konceptet om Kronecker-separabilitet bruges ofte til at forenkle modelleringen af MIMO-kanaler ved at antage, at kanalmatricen kan dekomponeres i mindre, uafhængige matricer. Dette er dog en forenkling, og mere avancerede modeller tager højde for de komplekse korrelationsstrukturer, der findes i virkelige miljøer, herunder korrelationer i skyggefading over rummet (Gudmundson-korrelationsmodellen) og mellem forskellige kommunikationslinks.

MIMO-kanaler og Standardiserede Modeller

Udviklingen af avancerede MIMO-systemer har drevet behovet for specialiserede MIMO-kanalmodeller. Standarder som 3GPP TR25.996 og WINNER II-kanalmodeller (fra IST-WINNERII-projektet) er eksempler på sådanne modeller, der giver en ramme for simulering af multi-antennesystemer i forskellige scenarier (f.eks. byområder, landdistrikter, indendørs). Disse modeller inkorporerer ofte både klyngedannelse (clustering) af spredere og tidsvarierende egenskaber for at afspejle de dynamiske forhold. Forskning fortsætter med at forbedre disse modeller, for eksempel ved at tilføje tætte multipath-komponenter og analysere interlink-korrelationer for at gøre dem endnu mere realistiske og anvendelige.

Høj-Hastigheds Simulatorer

For at muliggøre hurtig og effektiv testning af trådløse systemer er udviklingen af høj-hastigheds kanalsimulatorer essentiel. Disse simulatorer skal ikke kun være nøjagtige, men også i stand til at generere kanaltilstande i realtid eller nær realtid. Teknikker involverer ofte optimering af algoritmer til generering af diskrete tidsdeterministiske processer og sammenligning med filterbaserede metoder for at opnå den bedste balance mellem nøjagtighed og beregningskompleksitet.

Fremtidens Kanalmodellering

Fremtiden for kanalmodellering vil sandsynligvis fokusere på endnu mere detaljerede og dynamiske modeller, der kan håndtere nye teknologier som millimeterbølger (mmWave), massive MIMO, intelligente overflader (RIS) og køretøjsbaseret kommunikation (V2X). Disse scenarier introducerer nye udfordringer, herunder ekstremt høje frekvenser, massive antennearrays og hurtigt skiftende topologier. Forskning vil fortsat kombinere avancerede måleudgivelser med sofistikerede teoretiske modeller for at udvikle de nødvendige værktøjer til at designe og implementere de næste generationer af trådløse systemer.

Ofte Stillede Spørgsmål

Samlet set er forståelsen af mobile radiokanaler en kompleks, men fascinerende disciplin, der er hjørnestenen i moderne trådløs kommunikation. Gennem avancerede modellerings-, analyse- og simuleringsteknikker kan ingeniører og forskere overvinde de udfordringer, som den trådløse udbredelse præsenterer, og fortsætte med at innovere for at levere hurtigere, mere pålidelige og mere effektive trådløse systemer til fremtiden.
