Optimal Ydeevne: Guide til Mobile Antenner og Scannere

I en verden, hvor mobil kommunikation er altafgørende, spiller antennen en central rolle i at sikre klar og pålidelig forbindelse. Selvom vores smartphones har indbyggede antenner, der er designet til alsidig brug, findes der en hel verden af specialiserede antenner, der er afgørende for specifikt udstyr som radio- og scannere. Disse antenner er designet til at optimere signalmodtagelse og -transmission under forskellige forhold, hvad enten det er i et køretøj, et hjem eller en base. At vælge den rigtige antenne kan dramatisk forbedre din oplevelse, fra at fange nødopkald på en scanner til at opretholde en stabil forbindelse i udfordrende miljøer. Denne artikel dykker ned i de forskellige typer af scannerantenner, deres anvendelser, og den komplekse teknologi bag moderne antennedesign, herunder den fascinerende verden af elektronisk scanning.

Typer af Scanner- og Radioantenner

Udvalget af antenner til radio- og scannere er bredt og dækker mange forskellige behov. Vi tilbyder et omfattende sortiment, herunder scannerantenner, ham-radioantenner og CB-antenner, der er skræddersyet til diverse applikationer. Hver type har specifikke egenskaber, der gør den ideel til visse brugsscenarier. Valget af den rette antenne afhænger ofte af, hvor den skal bruges, og hvilke frekvensbånd du ønsker at modtage eller sende på.

Vores udvalg omfatter:

• Basestationsscannerantenner: Disse er typisk større og designet til permanent installation på et fast sted, såsom et tag eller en mast. De er optimeret til maksimal rækkevidde og ydeevne fra et stationært punkt.
• Mobilscannerantenner: Disse er designet til brug i køretøjer og kommer i forskellige monteringsmuligheder:
  • On-glass scannerantenner: Nemme at installere på bilruden uden at bore huller. Diskret og fleksibel.
  • Tagmonterede scannerantenner: Giver ofte den bedste ydeevne, da de er placeret højt og frit. Kræver typisk boring i taget.

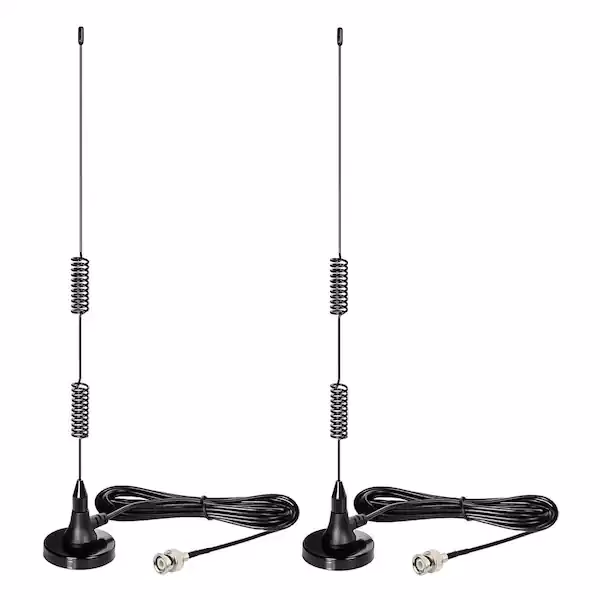

  • Magnetmonterede scannerantenner: Tilbyder fleksibilitet og nem fjernelse, da de blot sættes fast på et metaloverflade, f.eks. bilens tag. Ideel til midlertidig brug eller hvis man ikke ønsker permanent installation.
• Og mange flere specialiserede løsninger.

Valg af den Bedste Antenne til Brand- og Politi-Radioscannere

Når det kommer til at modtage vigtige nødsignaler fra brandvæsen og politi, er valget af den rigtige antenne afgørende. Der findes specifikke antenner, der er optimeret til de frekvensbånd, der bruges af offentlige sikkerhedstjenester (typisk UHF 440-512 MHz og 700/800 MHz). Her er nogle af de mest anbefalede modeller:

Antenner til Mobile Politi-Scannere

E/M Wave producerer en række antenner, der er specielt designet til politiscannere og opererer på 100 MHz, 400 MHz og 800 MHz frekvensbåndene. Disse inkluderer E/M Wave NMO piskantenner, lavprofilantenner og NMO dual band antenner. For håndholdte politiscannere bruges ofte tovejsradioantenner, mens Yagi-antenner typisk anvendes til basestationspoliti-scannere, hvor retningsbestemt signalmodtagelse er en fordel.

En interessant løsning for mobile scannere er muligheden for at tilslutte to NMO-antenner til én scanner ved hjælp af en E/M Wave 100 MHz / 400-800 MHz duplexer. Denne duplexer kombinerer en 100 MHz antenne med en dual band 400/800 MHz antenne, hvilket gør det muligt at operere på alle tre 100/400/800 MHz bånd. Dette giver en omfattende dækning og fleksibilitet for professionelle brugere.

Udover selve antennerne tilbyder E/M Wave også robust tilbehør som en NMO magnetisk montering med en trækkraft på 40 pund og NMO bulkhead-monteringer, der sikrer en stabil og holdbar installation under selv krævende forhold.

Forståelse af Elektroniske Scanningsantenner (Arrays)

Udover de mere traditionelle antennetyper, som vi ser på biler og tage, findes der en avanceret teknologi kaldet elektronisk scanning eller antennearrays. Disse systemer repræsenterer en fundamental ændring i, hvordan antenner fungerer. I stedet for en enkelt antenne bruges et gitter af mange små antenneelementer, som arbejder sammen for at styre og forme radiosignalet. Denne teknologi er især relevant i moderne kommunikation, radar og satellitsystemer, hvor præcis stråleformning og hurtig retningsændring er afgørende.

Grundlæggende Principper for Antennearrays

Antennearrays består typisk af regelmæssigt placerede elementer på et rektangulært eller trekantet gitter (for plane arrays) eller med lige afstand (for lineære arrays). Mønsteret af et array er et produkt af det enkelte elements mønster og en "array-faktor", som beskriver, hvordan elementernes signaler kombineres. Dette betyder, at elementets individuelle ydeevne og arrayets kollektive adfærd kan adskilles i designprocessen.

En nøglefunktion er evnen til at elektronisk styre strålen. Ved at justere faseforskydningen mellem de enkelte elementer kan man rette antennestrålen i en bestemt retning uden fysisk at flytte antennen. Dette er muligt med både analoge og digitale faseforskydere. Digitale faseforskydere har en mindste trinvis faseforskydning, hvilket resulterer i en tilsvarende mindste positionsændring af strålen. Jo flere bits en faseforskyder har, desto finere kan strålen styres. For eksempel vil en 6-bits faseforskyder tillade en strålepositionering ned til 1,79 grader, hvilket er meget præcist.

Arrayets båndbredde, defineret som strålens bevægelse til -3 dB-punktet, afhænger af arrayets størrelse. Længere arrays har generelt en mindre båndbredde med hensyn til stråleflytning ved båndkanterne. Direktiviteten, eller forstærkningen, af arrays er også et komplekst emne, da den ikke blot kan findes ved at kombinere de enkelte elementers og array-faktorens direktivitet. Den påvirkes af gensidige modstande mellem elementerne, især for lineære arrays af halvvejsdipoler.

Gitterlober og Kvantiseringslober

I design af antennearrays er det vigtigt at forstå fænomenet gitterlober og kvantiseringslober. Gitterlober opstår, når afstanden mellem antenneelementerne er for stor i forhold til bølgelængden, hvilket fører til uønskede stråler, der kan forringe antennens ydeevne og forårsage interferens. For at minimere disse lober skal elementafstanden nøje kontrolleres. Typisk skal afstanden være mindre end én bølgelængde for at undgå gitterlober ved bredside (vinkelret på arrayet) og mindre end en halv bølgelængde for stråler scannet mod ende-ild (langs arrayet).

Kvantiseringslober er et andet fænomen, der opstår på grund af brugen af digitale faseforskydere. Da digitale faseforskydere kun kan producere trinvise faseændringer (en 'trappetrin'-tilnærmelse til den ideelle, glatte fase), kan dette forvride antennemønsteret og skabe diskrete lober. Højden af disse kvantiseringslober afhænger af antallet af bits i faseforskydere: jo flere bits, desto lavere og mindre problematiske er loberne. For eksempel:

Hvis der er færre end to elementer per 'trappetrin' i faseapproksimationen, vil fejlene i stedet nærme sig tilfældighed og hæve sidelobe-niveauet generelt. Avancerede teknikker, som pseudorandomisering, kan bruges til at sprede energien i kvantiseringsloberne og derved reducere deres synlighed, selvom det kan hæve det generelle sidelobe-niveau.

Fødesystemer for Lineære Arrays

Måden, hvorpå energi fordeles til hvert element i et array, er afgørende for dets ydeevne. Der findes primært to typer fødesystemer for lineære arrays:

• Resonante Arrays: Her er elementerne placeret med halve bølgelængdes intervaller langs en transmissionslinje, der er kortsluttet i enderne for at skabe en stående bølge. Disse arrays har en smal båndbredde, da ydeevnen falder, når frekvensen afviger fra resonansfrekvensen.
• Traveling-Wave Arrays (Vandrebølge-Arrays): Disse systemer består af en transmissionslinje med jævnt fordelte elementer, der er koblet til linjen, men med afstande, der ikke er multipla af en halv bølgelængde. Strøm tilføres i den ene ende, og en belastning placeres i den anden. En del af energien kobles til hvert element, og den resterende effekt afledes i belastningen efter det sidste element. Disse arrays er ikke-resonante, og strålevinklen vil ændre sig med frekvensen. De er generelt mere robust matchet over et bredere frekvensområde.

Corporate feeds, som bruger strømfordelere eller hybridkoblinger, kan give en betydeligt større båndbredde end selve arrayelementerne og anbefales derfor til bredbåndede arrays. Dog er de ofte store og dyre, medmindre de implementeres i stripline- eller mikrostrip-teknologi, hvilket gør dem populære i printede kredsløbsarrays.

Gensidig Impedans og Ydeevne

Et vigtigt aspekt ved antennarrays er gensidig impedans mellem elementerne. Dette fænomen opstår, når energien fra et element påvirker strømmen og spændingen i naboelementer. Gensidig impedans påvirker både faststråle- og scanningsarrays. For eksempel er H-plan-kobling (kobling i den vandrette plan) ofte stærk, mens E-plan-kobling (kobling i den vertikale plan) er svag. Stærk gensidig kobling kan forringe antennens ydeevne og stråleformning.

For at reducere gensidig kobling, især i scanningsarrays, kan man designe elementerne til at have et mønster, der tilnærmer sig det 'ideelle' elementmønster, som er et rotationssymmetrisk cosinusmønster. En metode til at opnå dette er brugen af en Clavin slot, hvor en spalteantenne er flankeret af et par monopolantenner. Disse monopoler kan justeres til at producere et E-planmønster, der ligner det snævre H-planmønster, hvilket resulterer i en mindre og mere ensartet gensidig kobling. Disse forbedringer er afgørende for at opnå en forbedret scanningsydeevne i elektronisk scannede arrays.

Scan Impedance er elementets indgangsimpedans, som ændres af gensidig kobling fra naboelementer, og den varierer med scanningsvinklen. Denne variation kan reduceres ved at designe elementet med et mønster tæt på det ideelle. Kanteffekter i endelige arrays kan også forårsage svingninger i Scan Impedance, især mod kanterne af arrayet.

Udtøndede Arrays og Tolerancer

Udtøndede arrays blev oprindeligt udtænkt for at opnå opløsningen af et stort array uden det store antal elementer, der kræves for et fyldt array. Idéen er at bruge færre elementer spredt ud over et større område. Dog har sidelobe-niveauerne vist sig at være uattraktivt høje, medmindre antallet af anvendte elementer er meget stort. Selvom de kan reducere omkostninger og kompleksitet, kræver de omhyggelig design for at opnå acceptabel ydeevne.

Tolerancer er også en kritisk faktor i antennarrays. Tilfældige fejl i elementposition, orientering og excitation (hvordan elementerne drives) vil påvirke arrayets ydeevne. Især fase- og amplitude-excitationsfejl er af betydning. Disse fejl reducerer forstærkningen en smule og tilføjer i gennemsnit et lille, konstant beløb til sideloberne. Mens forstærkningsreduktionen ofte er ubetydelig, har effekten på sideloberne første ordens betydning. Dette betyder, at design med lave sidelober er særligt følsomme over for fejl. Større arrays kan dog tillade større fejl for et givent sidelobe-niveau og degradation.

Multistråle-Arrays og Elektronisk Scanning

Multistråle-arrays er systemer, der kan producere flere uafhængige stråler samtidigt. Dette opnås typisk ved hjælp af et stråleformende netværk (BFN), såsom en Butler matrix eller et Rotman-Gent linsesystem. En Butler matrix er en mikrobølgeækvivalent til Fast Fourier Transformation (FFT) og kan med otte elementer producere otte separate stråler. Strålepositionen og overgangsniveauet (crossover level) er vigtige parametre i disse systemer. En større elementafstand gør strålerne smallere og tættere på hinanden, hvilket kan føre til aliasing og tab af direktivitet, hvis dækningsvinklen bliver for lille.

Rotman-Gent linsen er en optisk enhed, der også skaber faste strålepositioner, men den er mere fleksibel i sit design og kan justeres for at opnå specifikke overgangsniveauer. Disse linser implementeres ofte i mikrostrip-teknologi. De er kendt for at være tabsgivende, men tilbyder stor fleksibilitet i stråleformning.

Når strålerne er ortogonale, minimeres krydstale mellem strålerne, hvilket er ønskeligt for ren signaladskillelse. Selvom få konfigurationer er præcist ortogonale i praksis, viser arrays med så få som otte elementer stadig fremragende sidelober. Lave sidelober i multistråler kan opnås ved at kombinere flere stråleporte med passende vægtning for at producere en enkelt stråle med lavt sidelobe-niveau.

Elektronisk scanning, som nævnt tidligere, er evnen til at styre antennestrålen elektronisk. Store elektroniske scanningsarrays, eller phased arrays, karakteriseres ofte ved deres Scan Impedance og Scan Element Pattern. En blind plet kan opstå i et array ved en bestemt vinkel, hvor strålingen er nul. Dette kan skyldes eksterne eller interne strukturer og kan fjernes ved at ændre arrayets design, f.eks. reducere gitterdimensioner eller ændre periodiciteten af den eksterne struktur. For små arrays bruges ofte en element-for-element tilgang til analyse, hvor man løser matrixligninger for at bestemme strømme og impedanser for hvert element.

Forskellige Typer af Mobile Antenner og Montering

Udover de specifikke scannerantenner findes der en række andre mobile antennetyper, der er designet til forskellige formål. Disse kan omfatte alt fra GPS-antenner og Wi-Fi-antenner til de integrerede antenner i moderne mobiltelefoner, der understøtter et væld af frekvensbånd for tale, data og navigation.

Montering af en mobil antenne er afgørende for dens ydeevne og holdbarhed. For eksempel kan COMPACtenna Model SCAN-III NMO Mobile Monitor Antenna konfigureres som en indendørs base eller som en diskret udendørs baseantenne. For at opnå de bedste resultater med denne model kan man tilføje en valgfri Larsen BSAKIT NMO Mast Mount og bøje radials nedad i en 70-graders vinkel. Den kan også placeres diskret på et loft eller et andet skjult sted for en diskret installation, hvilket er ideelt, hvis æstetik eller diskretion er vigtigt.

Uanset om du søger en antenne til professionel brug, hobbybrug, eller blot ønsker at optimere din mobile kommunikation, er det vigtigt at overveje antennens type, frekvensbånd, monteringsmuligheder og den specifikke anvendelse. Den rette antenne er nøglen til at opnå en pålidelig og klar forbindelse, uanset hvor du befinder dig.

Ofte Stillede Spørgsmål (FAQ)

Hvilke typer scannerantenner tilbydes?

Vi tilbyder et bredt udvalg, herunder basestationsscannerantenner, mobilscannerantenner (on-glass, tagmonterede, magnetmonterede), samt ham-radio- og CB-antenner for forskellige applikationer.

Hvad er den bedste antenne til en brand- og politi-radioscanner?

Valget afhænger af dine specifikke behov for montering og frekvensbånd, men populære valg inkluderer SpectrumForce Mini Window Antenna UHF/800 (med SMA eller BNC), forskellige NMO-monterede antenner (hulmontering, magnetisk montering, spejlmontering, bagagerumsmontering) og specialiserede lavprofilantenner som Comtelco All-Band eller Phantom Mobile Antennas. SpectrumForce Mini Window Antenna er især god for sin diskretion og ydeevne på offentlige sikkerhedsbånd.

Hvilke antenner kan bruges med en mobil politiscanner?

E/M Wave politiscannerantenner, der opererer på 100 MHz, 400 MHz og 800 MHz frekvensbånd, er velegnede. Dette omfatter E/M Wave NMO piskantenner, lavprofilantenner og NMO dual band antenner. Det er også muligt at bruge en duplexer til at kombinere flere antenner for bredere frekvensdækning.

Hvad er en elektronisk scanningsantenne (array)?

En elektronisk scanningsantenne, også kendt som et antennearray, er et system, der består af flere individuelle antenneelementer, der arbejder sammen. Ved at justere fase og amplitude af signalet til hvert element kan man elektronisk styre og forme antennestrålen uden fysisk at flytte antennen. Dette giver mulighed for hurtig stråleflytning og avancerede stråleformningsfunktioner, som er afgørende i moderne radar, satellitkommunikation og avancerede trådløse systemer.

Hvordan monterer man en SCAN-III NMO mobil monitorantenne?

COMPACtenna Model SCAN-III NMO Mobile Monitor Antenna kan monteres som en mobilantenne i et køretøj eller som en indendørs/udendørs baseantenne. For baseinstallation kan den suppleres med en Larsen BSAKIT NMO Mast Mount, hvor radials bøjes nedad i en 70-graders vinkel for optimal ydeevne. Den kan også placeres diskret på et loft eller lignende skjult sted.
