Test Point Pinout: Red din enhed fra 'brick'

I en verden hvor smartphones er blevet en uundværlig del af vores hverdag, kan det være utroligt frustrerende, når ens elskede enhed pludselig holder op med at fungere. Dette fænomen, ofte omtalt som at blive "bricked", kan skyldes en fejlslagen softwareopdatering, en forkert installation af en custom ROM, eller andre systemfejl. For mange brugere betyder et "bricked" device enden på dets levetid. Men hvad nu hvis der fandtes en løsning, en måde at bringe din enhed tilbage fra de digitale døde? Her kommer Test Point Pinout Tool ind i billedet.

Hvad er Test Point Pinout Tool?

Test Point Pinout Tool er en softwareapplikation designet specifikt til Windows-computere. Dens primære formål er at assistere brugere med at identificere og tilgå "test points" på en lang række Android-enheder. Disse "test points" er specifikke punkter på bundkortet af enheden, som, når de kortsluttes korrekt, tillader enheden at gå i en særlig diagnostisk tilstand kendt som EDL (Emergency Download Mode). Denne tilstand er afgørende for at kunne flashe firmware eller gendanne enheden, når den er i en "bricked" tilstand.

Værktøjet understøtter en imponerende bred vifte af modeller, primært dem der er baseret på Mediatek (MTK) og Qualcomm Snapdragon chipsets. Dette inkluderer populære mærker som Xiaomi, Alcatel, Condor, Doogee, Huawei, LG, Lenovo, Nokia, Samsung (inklusive kloner), Sony, Tecno, Vivo, Wiko og ZTE.

Hvorfor er Test Point Nødvendigt?

Når en Android-enhed bliver "bricked", betyder det typisk, at den ikke længere kan boote op eller reagere på normale kommandoer. I sådanne tilfælde er standardmetoderne til softwaregendannelse utilgængelige. EDL-tilstanden, som kan tilgås via test points, omgår disse normale boot-mekanismer. Ved at forbinde til enheden i EDL-tilstand via USB, kan specialiserede værktøjer, som f.eks. Qualcomm's programmer eller andre tredjepartsflashtools, kommunikere direkte med enhedens processor. Dette muliggør installation af en ny, fungerende firmware, som kan genoplive enheden.

Specielt for Snapdragon-baserede enheder, især nyere modeller fra 2018 og frem, er test point ofte den eneste måde at gendanne enheden, hvis den er "hard bricked". For Xiaomi-enheder kræver dette ofte en autoriseret Xiaomi-konto eller en "patched firehose" fil for at kunne udføre operationen.

Hvordan Bruger Man Test Point Pinout Tool?

Brugen af Test Point Pinout Tool involverer typisk følgende trin:

1. Download og Installation: Download værktøjet og installer det på din Windows-computer. Sørg også for at have de relevante Android Universal Drivers installeret, så din computer kan genkende din enhed korrekt.
2. Forbind Enhed: Tilslut din "bricked" Android-enhed til computeren via et USB-datakabel.

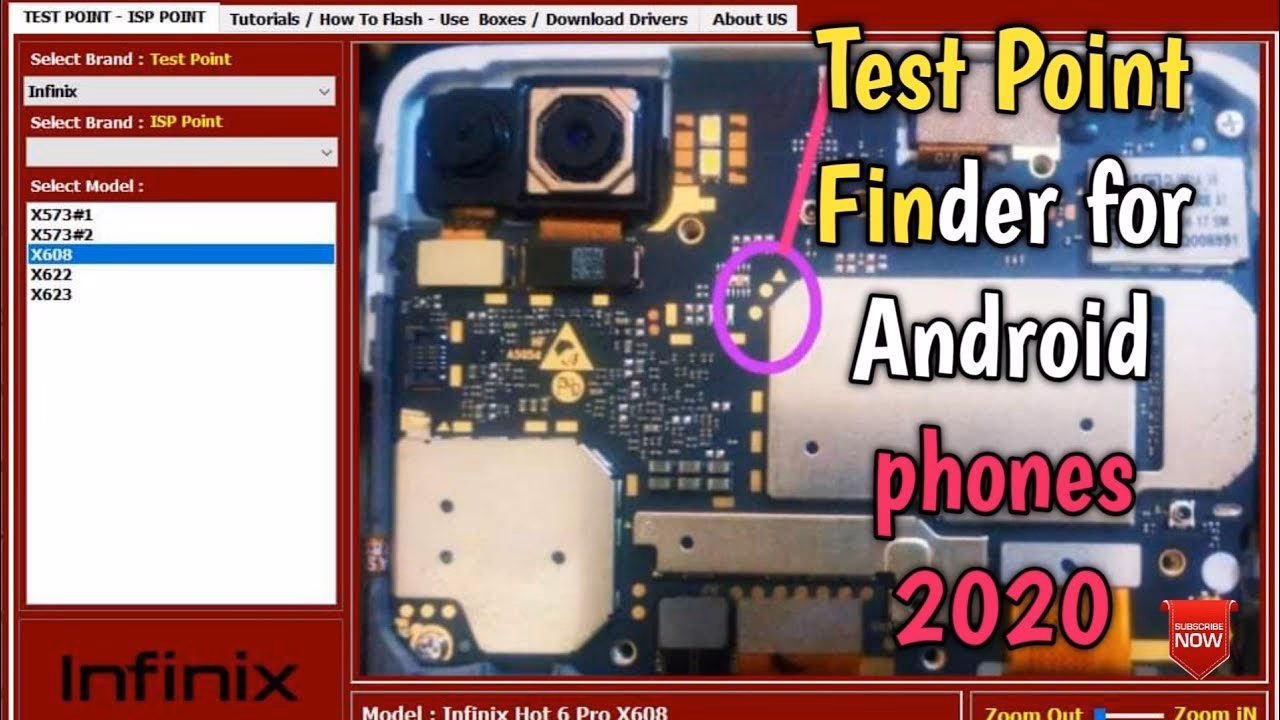

3. Identificer Test Points: Åbn Test Point Pinout Tool. Værktøjet vil hjælpe dig med at finde de korrekte test points for din specifikke enhedsmodel. Dette indebærer ofte at åbne enheden fysisk og lokalisere to specifikke punkter på bundkortet. Værktøjet indeholder typisk billeder eller diagrammer, der viser placeringen af disse punkter.
4. Udfør Test Point: Brug en pincet eller et andet ledende værktøj til forsigtigt at kortslutte de identificerede test points. Mens du holder punkterne forbundet, skal du tilslutte USB-kablet til enheden (hvis det ikke allerede er tilsluttet). Dette vil tvinge enheden ind i EDL-tilstand.
5. Aktivér Værktøjet: Når enheden er i EDL-tilstand og genkendt af computeren, kan du aktivere de relevante funktioner i Test Point Pinout Tool eller et andet kompatibelt flashtool til at udføre den nødvendige reparation.

Nye Funktioner i Version 1.4

Test Point Pinout Tool modtager løbende opdateringer for at udvide sin kompatibilitet og forbedre brugeroplevelsen. Version 1.4 introducerede flere vigtige forbedringer:

• Udvidet Modeldatabase: Tilføjelse af billeder for over 540 PCB'er (printplader) for både gamle og nye modeller, hvilket øger dækningen markant.
• Organisering efter Chipset: Forbedret organisering af modeller, så MTK- og Qualcomm-baserede enheder er tydeligere adskilt. Der er også taget højde for HiSilicon (Kirin) CPU'er, som ofte er grupperet under Huawei Qualcomm-fanen indtil videre.
• Alternative Modelnavne: Værktøjet understøtter nu alternative navne eller alias for enheder, hvilket kan være nyttigt, da producenter ofte bruger forskellige navne for den samme hardware. En advarsel ikon indikerer, at placeringen af test points kan variere.
• Forbedret Brugergrænseflade: Mulighed for at ændre størrelsen på vinduet og aktivere en zoom-funktion for bedre overblik over PCB-billeder.
• Animerede PCB-billeder: Nogle billeder er nu animerede for at fremhæve "guld-punkterne" (test points). Denne funktion kan deaktiveres ved at højreklikke på billedet og fravælge "Blink EDL Points".

Understøttede Chipsets og Mærker

Værktøjet er opdelt i to hovedfaner for at afspejle de understøttede chipsets:

Xiaomi Modeller og Deres Test Points

Xiaomi har en omfattende liste af modeller, og Test Point Pinout Tool giver specifik information om test points for mange af dem. Her er et uddrag af de mange Xiaomi-modeller, der er dækket:

• MI 2, MI 2S (aries)
• MI 3, MI 4, MI 4 LTE (cancro)
• REDMI 1S (armani)
• REDMI NOTE, REDMI NOTE 4G (dior)
• REDMI 2, REDMI 2 PRO (wt88047)
• MI NOTE, MI NOTE PRO (virgo, leo)
• MI 4i, MI 4C (ferrari, libra)
• REDMI NOTE 3, REDMI NOTE 3 SE (hennessy, kate)
• REDMI 3, REDMI 3 PRO (ido)
• REDMI NOTE 3 PRO (kenzo)
• MI 4S (aqua)
• MI 5, MI 5S, MI 5S PLUS (gemini, capricorn, natrium)
• MI MAX, MI MAX 2 (hydrogen, oxygen)
• REDMI 3S, REDMI 3S PLUS, REDMI 3X (land)
• REDMI NOTE 4, REDMI NOTE 4X (mido)
• MI MIX, MI MIX 2, MI MIX 2S (lithium, chiron, polaris)
• REDMI 4, REDMI 4 PRIME, REDMI 4A, REDMI 4X (prada, markw, rolex, santoni)
• MI 5C (meri)
• MI 6 (sagit)
• REDMI NOTE 5A/PRIME, REDMI Y1/LITE (ugglite, ugg)
• REDMI 5, REDMI 5 PLUS, REDMI NOTE 5 CHINA (rosy, vince)
• MI 5X, MI A1 (tiffany, tissot_sprout)
• MI NOTE 3 (jason)
• REDMI 5A (riva)
• REDMI NOTE 5 PRO (whyred)
• MI 6X, MI A2 (wayne, jasmine_sprout)
• REDMI S2, REDMI Y2 (ysl)
• REDMI 6 PRO (sakura)
• MI 8 serien (dipper, platina, sirius, ursa, equuleus)
• MI MAX 3 (nitrogen)
• MI A2 LITE (daisy_sprout)
• POCO F1 (beryllium)
• REDMI NOTE 6 PRO (tulip)
• MI MIX 3 (perseus)
• REDMI NOTE 7 serien (lavender, violet)
• REDMI GO (tiare)
• MI 9 serien (cepheus, grus, andromeda)
• REDMI 7, REDMI Y3 (onclite, onc)
• REDMI K20, MI 9T (davinci)
• REDMI K20 PRO, MI 9T PRO (raphael)
• REDMI 7A (pine)
• MI 9 LITE, MI CC 9 (pyxis)
• MI CC 9E (laurus)
• MI NOTE 10, MI CC 9 PRO (tucana)
• MI A3 (laurel_sprout)
• REDMI 8 serien (olive, olivellite)
• REDMI NOTE 8 serien (ginkgo, willow)
• REDMI K30 serien (phoenix, picasso)
• MI NOTE 10 LITE (toco)
• MI 10 serien (umi, cmi)
• REDMI NOTE 9 serien (joyeuse, curtana)
• REDMI K30 PRO serien (lmi)
• MI 10 YOUTH EDITION (vangogh)
• MI 10T serien (gauguin, apollo)
• POCO X3 serien (surya, vayu)
• REDMI 9T serien (lime)
• MI 11 serien (venus, mars, star, courbet)
• REDMI K40 serien (alioth, haydn)
• REDMI NOTE 10 serien (mojito, sweet, sweetin)
• MI 11 LITE serien (renoir, lisa, courbet)
• Redmi Note 11 Pro 5G / POCO X4 Pro 5G (veux)
• Redmi Note 11 / Redmi Note 11 NFC (spes, spesn)
• Xiaomi 11T Pro (vili)
• Redmi 10C (fog, rain, wind)

Det er vigtigt at bemærke, at listen over Xiaomi-enheder løbende opdateres, efterhånden som nye modeller frigives.

Hvad med "Check Point Mobile"?

Det er værd at bemærke, at der findes software kaldet "Check Point Mobile". Denne software er dog udviklet af Check Point Software Technologies og tjener et helt andet formål, typisk relateret til netværkssikkerhed og VPN-løsninger. Den har ingen forbindelse til "Test Point"-proceduren for enhedsreparation.

Ofte Stillede Spørgsmål (FAQ)

Har jeg brug for Test Point, hvis min enhed er "bricked"?

Ja, hvis din enhed er "hard bricked" – altså ikke reagerer overhovedet, selv når du prøver at tænde den – og især hvis det er en Snapdragon-baseret enhed, er Test Point ofte den eneste mulighed for at komme ind i EDL-tilstand og gendanne den.

Hvad skal jeg bruge for at udføre et Test Point?

Du skal bruge Test Point Pinout Tool (eller et lignende værktøj), et USB-datakabel, en computer med de korrekte drivere installeret, og et værktøj som en pincet til at kortslutte punkterne. For nyere Xiaomi-enheder kan en autoriseret konto eller "patched firehose" være nødvendig.

Kan jeg bruge Test Point på alle mærker?

Test Point Pinout Tool understøtter et bredt udvalg af mærker, især dem med Mediatek og Qualcomm chipsets. Hvorvidt det virker for en specifik enhed afhænger af, om den er understøttet af værktøjet, og om den er "bricked" på en måde, der kan løses via EDL-tilstand.

Hvad betyder "PCB Pictures"?

PCB står for Printed Circuit Board (printplade). "PCB Pictures" refererer til billeder af enhedens bundkort, som værktøjet bruger til at vise brugeren præcis, hvor "test points" er placeret.

Kan jeg skade min enhed ved at bruge Test Point?

Der er altid en risiko, når man arbejder med hardware på et så lavt niveau. Det er afgørende at følge instruktionerne nøje, bruge de korrekte test points for din specifikke model, og undgå at røre ved andre komponenter på bundkortet. Forkert brug kan potentielt forårsage yderligere skade.

Konklusion

Test Point Pinout Tool er et uvurderligt ressource for enhver, der beskæftiger sig med reparation af Android-enheder, især dem der er ramt af "bricking". Ved at give adgang til EDL-tilstand, åbner det døren for gendannelse, selv når alt andet synes tabt. Med en stadigt voksende database af modeller og forbedrede funktioner, fortsætter dette værktøj med at være et centralt element i værktøjskassen for mobilreparatører og entusiaster.
