MME: Hjertet af din mobile forbindelse

I en verden, hvor mobiltelefonen er blevet en uundværlig del af vores hverdag, tager vi ofte den konstante forbindelse for givet. Vi forventer at kunne ringe, sende beskeder og streame videoer, uanset hvor vi befinder os. Men bag denne tilsyneladende enkle oplevelse ligger et komplekst netværk af teknologier og komponenter, der arbejder sammen for at sikre, at din enhed altid er forbundet. En af de mest kritiske, men ofte oversete, komponenter i dette økosystem er Mobility Management Entity (MME). MME fungerer som et centralt kontrolcenter i LTE-netværk (Long Term Evolution), der er rygraden i de fleste moderne 4G-mobilnetværk. Det er MME, der orkestrerer en stor del af den magi, der sikrer din problemfri mobilitet og opretholder din forbindelse, selv når du bevæger dig.

Uden MME ville mobilnetværkene have svært ved at håndtere den dynamiske natur af mobilkommunikation. Tænk på det som trafiklederen i en travl lufthavn; det sikrer, at fly (dine data og opkald) lander og letter sikkert, og at passagerer (dig som bruger) kan bevæge sig frit mellem terminaler uden at miste bagage (din forbindelse). Denne artikel vil dykke dybere ned i, hvad MME er, hvilke funktioner den udfører, hvordan den passer ind i den overordnede LTE-arkitektur, og hvorfor den er så afgørende for din daglige mobiloplevelse.

Hvad er en Mobility Management Entity (MME)?

MME, eller Mobility Management Entity, er en nøglekomponent i LTE-netværkets Evolved Packet Core (EPC) arkitektur. I modsætning til ældre mobilnetværk, der ofte havde separate kontrol- og brugerplaner for tale og data, er LTE designet til at være et rent pakkeskiftet netværk, hvor al kommunikation (inklusive tale, via VoLTE) behandles som data. I denne arkitektur er MME den primære kontrolplanenhed, der er ansvarlig for at administrere mobilbrugeres tilstedeværelse, bevægelighed og adgang til netværket. Det er MME's opgave at sikre, at din mobiltelefon (kendt som User Equipment eller UE) kan oprette forbindelse til netværket, forblive forbundet, og at din session håndteres korrekt, selv når du bevæger dig.

Forestil dig MME som en smart koordinator, der holder styr på, hvor hver enkelt mobiltelefon befinder sig i netværket, hvornår den er aktiv eller inaktiv, og hvordan den skal autentificeres og autoriseres for at få adgang til tjenester. Den håndterer ikke selve datatrafikken – den del varetages af andre komponenter som Serving Gateway (SGW) og Packet Data Network Gateway (PGW) – men den styrer hvordan datatrafikken skal etableres og opretholdes. MME er således uundværlig for den sømløse og sikre mobiloplevelse, vi forventer i dag.

MME's Hovedfunktioner

MME udfører en række kritiske funktioner, der er afgørende for LTE-netværkets drift. Disse funktioner kan opdeles i flere nøgleområder, som tilsammen sikrer en robust og effektiv mobilkommunikation:

Mobilitetsstyring

Som navnet antyder, er mobilitetsstyring en af MME's kerneopgaver. Dette indebærer at spore brugerens enheds placering på et groft niveau (hvilket specifikt LTE-netværk eller sporingsområde den er forbundet til). Når en enhed bevæger sig fra et område til et andet, letter MME handovers mellem forskellige eNodeB'er (LTE-basestationer) eller endda mellem LTE og andre typer netværk (f.eks. 2G eller 3G). Denne funktion sikrer, at din forbindelse opretholdes, selv når du er i bevægelse, for eksempel når du kører bil eller tager toget. MME er ansvarlig for at initiere og koordinere disse overleveringer, så du ikke oplever afbrudte opkald eller tab af dataforbindelse.

Bærerstyring

MME er ansvarlig for at initiere og styre bærerkanalerne mellem brugerens enhed (UE) og netværket. En bærerkanal kan ses som en logisk forbindelse, der bærer datapakker mellem din telefon og kernenetværket. Dette involverer at opsætte datastier og sikre, at de opretholdes og ændres efter behov. Når du starter en ny dataforbindelse (f.eks. åbner en app, der kræver internetadgang), kommunikerer din telefon med MME for at etablere den nødvendige bærer. MME koordinerer derefter med Serving Gateway (SGW) og Packet Data Network Gateway (PGW) for at sikre, at datastien er klar.

Sikkerhedsprocedurer

Sikkerhed er altafgørende i mobilnetværk, og MME håndterer alle de nødvendige sikkerhedsprotokoller. Dette inkluderer initiering og forhandling af autentificering og kryptering mellem brugerens enhed og netværket. MME er ansvarlig for at generere midlertidige identiteter for brugerne (f.eks. Temporary Mobile Subscriber Identity - TMSI), håndtere sikkerhedsnøgler og sikre sikker kommunikation. Når din telefon forsøger at oprette forbindelse til netværket, er det MME, der verificerer din identitet ved hjælp af oplysninger fra dit SIM-kort og netværkets database (Home Subscriber Server - HSS), og derefter etablerer en sikker, krypteret forbindelse.

Styring af Inaktiv Tilstand (IDLE State Management)

For at spare på batterilevetiden går enheder, der ikke aktivt overfører data, i en inaktiv (IDLE) tilstand. MME holder styr på disse enheder og administrerer paging, når der initieres indgående kommunikation (f.eks. et telefonopkald eller en ny datasesion). Når en enhed er i IDLE-tilstand, kender MME kun dens omtrentlige placering (det sporingsområde, den sidst var i). Hvis der kommer et opkald eller en besked, sender MME en paging-besked til alle basestationer i det pågældende sporingsområde, som derefter videresender beskeden til enheden for at vække den og genoprette forbindelsen.

NAS-signalering (Non-Access Stratum Signaling)

MME behandler og ruter Non-Access Stratum (NAS) signaleringsbeskeder. NAS-signalering bruges til kommunikation mellem brugerens enhed og kernenetværkskomponenter til formål som sessionsstyring, mobilitetsstyring og sikkerhed. Disse beskeder er 'non-access' i den forstand, at de ikke direkte vedrører radiogrænsefladen (som Access Stratum-beskeder gør), men snarere den logiske forbindelse mellem enheden og kernenetværket. NAS-signalering er afgørende for oprettelse, ændring og frigivelse af forbindelser og for at håndtere enhedens tilstand i netværket.

Samarbejde med Andre Netværk (Interworking)

MME spiller også en rolle i at sikre interoperabilitet med andre netværkstyper, såsom 2G, 3G eller ikke-3GPP-netværk (f.eks. Wi-Fi). Dette involverer koordinering med ældre systemer og andre MME'er eller netværksgateways for at give en problemfri brugeroplevelse på tværs af netværk. Hvis din telefon skifter fra et 4G-område til et 3G-område, er det MME, der hjælper med at facilitere denne overgang, så du bevarer din forbindelse.

Autentificering og Autorisering

Når en brugerenhed (UE) først opretter forbindelse til netværket, er det MME, der er ansvarlig for at autentificere brugeren og autorisere adgang til netværkstjenester. Dette indebærer at verificere SIM-kortets gyldighed og brugerens abonnementsoplysninger ved at kommunikere med Home Subscriber Server (HSS). Hvis autentificeringen er vellykket, autoriserer MME enheden til at bruge netværket og tildele den de nødvendige ressourcer.

Sessionsstyring

Ud over bærerstyring er MME ansvarlig for at etablere, opretholde og frigive den overordnede session for brugerenheden. Dette inkluderer tildeling af IP-adresser (i samarbejde med PGW) og administration af sessionens livscyklus fra start til slut. Hver gang du opretter en dataforbindelse, er det MME, der initierer sessionen og sørger for, at den fungerer korrekt, indtil den afsluttes.

Paging

Som nævnt under IDLE State Management, er paging en specifik funktion, hvor MME sender en meddelelse til et bestemt område for at finde en inaktiv enhed. Dette er afgørende for at genoprette forbindelse hurtigt, når der er indgående trafik, uden at enheden skal være konstant aktiv og dræne batteri.

Kvalitet af Service (QoS Management)

MME bidrager til at styre kvaliteten af servicen (Quality of Service - QoS) for brugere. Selvom den ikke direkte håndterer datatrafikken, informerer den andre netværkskomponenter om de QoS-krav, der er forbundet med en given session (f.eks. prioritet for nødopkald eller garanteret båndbredde for videostreaming). Dette sikrer, at forskellige typer trafik får den nødvendige behandling i netværket.

Roaming

Når en mobilbruger befinder sig uden for sit hjemmenetværk (f.eks. i udlandet), er MME en central aktør i roamingprocessen. Den kommunikerer med Home Subscriber Server (HSS) i hjemmenetværket for at hente brugeroplysninger og autentificeringsoplysninger. MME i det besøgte netværk koordinerer med MME i hjemmenetværket for at etablere forbindelse og sikre, at brugerens QoS-krav opretholdes, hvilket muliggør problemfri brug af mobiltjenester i udlandet.

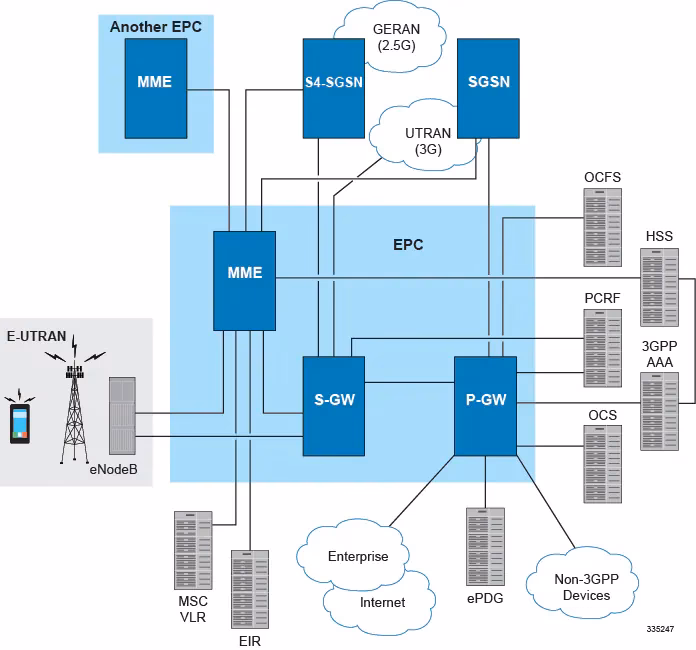

MME's Plads i LTE-arkitekturen

For at forstå MME's fulde betydning er det vigtigt at se på, hvordan den passer ind i den samlede LTE-netværksarkitektur. LTE-netværket består grundlæggende af tre hovedkomponenter:

• User Equipment (UE): Din mobiltelefon, tablet eller enhver anden enhed, der opretter forbindelse til mobilnetværket.
• Radio Access Network (RAN): I LTE kaldes dette Evolved UTRAN (E-UTRAN) og består primært af eNodeB'er (basestationer), der leverer trådløs forbindelse mellem UE og kernenetværket.
• Evolved Packet Core (EPC): Kernenetværket, der håndterer data- og signaleringsstrømmen og forbinder RAN med internettet eller andre netværk.

MME er en kernekomponent i EPC. Den er forbundet med eNodeB'erne i RAN via S1-MME-grænsefladen, som bruges til kontrolsignalering. Dette giver MME mulighed for at styre UE's adgang til netværket og håndtere dens mobilitet. Inden for EPC kommunikerer MME med flere andre vigtige elementer:

• Serving Gateway (SGW): SGW er ansvarlig for at rute brugerdata (IP-pakker) mellem eNodeB'erne og Packet Data Network Gateway (PGW). Den fungerer også som et lokalt mobilitetsanker under handovers inden for LTE-netværket. MME kommunikerer med SGW via S11-grænsefladen for at styre bæreroprettelse og -styring.
• Packet Data Network Gateway (PGW): PGW er udgangspunktet for alt IP-trafik ud af LTE-netværket til eksterne netværk, såsom internettet. Den tildeler IP-adresser til UE'er og håndhæver politikker for Quality of Service (QoS). MME kommunikerer indirekte med PGW via SGW for at facilitere sessionsopsætning.
• Home Subscriber Server (HSS): HSS er en central database, der gemmer abonnentoplysninger, såsom autentificerings- og autorisationsdata, abonnementsprofiler og placering. MME kommunikerer med HSS via S6a-grænsefladen for at hente brugeroplysninger under autentificering og for at opdatere brugerens placeringsinformation.

Den tætte integration mellem MME og disse andre EPC-komponenter er afgørende for at levere en problemfri og effektiv mobil bredbåndsoplevelse. MME fungerer som den centrale hjerne, der koordinerer alle kontrolplanfunktioner for mobilitet og sessionstyring.

Anvendelsesområder for MME

MME's funktioner er ikke kun begrænset til traditionel mobiltelefoni. Dens evne til at styre mobilitet, sikkerhed og sessionshåndtering gør den essentiel i en bred vifte af moderne telekommunikationsapplikationer:

• Telekommunikation og Mobile Services: Dette er MME's primære og mest åbenlyse anvendelse. I almindelige LTE-netværk sikrer MME, at mobilbrugere kan bevæge sig frit mellem forskellige basestationer og endda mellem forskellige netværksteknologier (f.eks. skifte fra 4G til 3G i områder med dårlig dækning) uden at miste deres forbindelse. Dette gælder både for taleopkald (via VoLTE) og dataforbindelser, hvilket er fundamentalt for den moderne smartphone-oplevelse.
• Internet of Things (IoT): Med den massive vækst i IoT-enheder, hvor mange kræver mobilforbindelse (f.eks. smartmålere, forbundne biler, sporingsenheder), spiller MME en vital rolle. Mange IoT-enheder er mobile eller befinder sig i områder, hvor de skal skifte mellem basestationer. MME sikrer, at disse enheder kan opretholde forbindelse og forblive tilgængelige, selv når de bevæger sig over store geografiske områder, eller hvis deres placering ændrer sig. Den håndterer deres registrering, autentificering og opretholdelse af sessioner, ofte uden menneskelig indblanding.
• Offentlige Sikkerhedsnetværk: Dedikerede LTE-netværk til offentlig sikkerhed (f.eks. til politi, brandvæsen og ambulance) bygger i høj grad på MME's funktionalitet. Disse netværk kræver ekstremt høj pålidelighed og evnen til at håndtere hurtige bevægelser mellem celler. MME sikrer, at kritiske kommunikationer forbliver intakte, selv under dynamiske og udfordrende forhold, og kan tildele prioriteret adgang til ressourcer for nødtjenester.
• Fast Trådløs Adgang (FWA): I områder, hvor traditionel kablet internetinfrastruktur er utilgængelig eller for dyr, bruges LTE- og 5G-netværk til at levere fast trådløs adgang. Selvom kundens udstyr (CPE) er 'fast', er MME stadig afgørende for effektiv netværksregistrering, autentificering og forbindelsesstyring. Det giver en problemfri og stabil bredbåndsforbindelse, især i landdistrikter eller fjerntliggende områder, og håndterer de underliggende cellulære processer, der sikrer forbindelsen.

Disse eksempler illustrerer, at MME's betydning strækker sig langt ud over blot at muliggøre opkald på din telefon. Den er en grundlæggende byggesten i den moderne digitale infrastruktur, der understøtter en bred vifte af forbundne tjenester.

Fremtiden: MME i 5G-netværk

Mens MME er en central figur i 4G LTE-netværk, er mobilnetværk i konstant udvikling. Med indførelsen af 5G-netværk er arkitekturen blevet yderligere raffineret og virtualiseret. I 5G er MME's funktionalitet blevet erstattet af en ny netværksfunktion kaldet Access and Mobility Management Function (AMF).

AMF overtager mange af MME's kernefunktioner, herunder mobilitetsstyring, adgangskontrol og tilslutning til kernenetværket. Forskellen ligger dog i 5G's princip om adskillelse af kontrolplan og brugerplan i endnu højere grad (Control and User Plane Separation - CUPS). I 5G er brugerdatahåndteringen flyttet til User Plane Function (UPF), og sessionsstyring er flyttet til Session Management Function (SMF). AMF fokuserer udelukkende på adgang og mobilitet. Denne mere modulære arkitektur giver større fleksibilitet, skalerbarhed og muliggør avancerede funktioner som netværksskæring (network slicing) og ultra-lav latenstid. Selvom navnet og den specifikke implementering ændrer sig, forbliver principperne om intelligent mobilitets- og sessionsstyring, som MME pionerede, afgørende for fremtidens mobilnetværk.

Ofte Stillede Spørgsmål om MME

Her er nogle af de mest almindelige spørgsmål vedrørende Mobility Management Entity (MME):

Er MME en fysisk enhed, eller er det software?

Historisk set har MME'er ofte været implementeret som dedikerede hardwareenheder. Men med fremskridt inden for netværksvirtualisering (NFV - Network Function Virtualization) kan MME-funktionalitet nu implementeres som software, der kører på standardservere. Dette giver større fleksibilitet, skalerbarhed og omkostningseffektivitet for netværksoperatører.

Hvad sker der, hvis MME svigter?

Da MME er et kritisk kontrolpunkt i netværket, er det designet med høj tilgængelighed og redundans. Der er typisk flere MME-enheder, der arbejder sammen, og hvis en MME svigter, kan dens funktioner hurtigt overtages af en anden MME i netværket. Et totalt svigt af alle MME'er i et område ville dog forhindre nye enheder i at oprette forbindelse og eksisterende enheder i at håndtere mobilitet eller sessioner korrekt, hvilket ville føre til en netværksforstyrrelse.

Hvad er den primære forskel mellem MME og en basestation (eNodeB)?

En basestation (eNodeB) er en del af Radio Access Network (RAN) og er ansvarlig for den trådløse kommunikation med din mobiltelefon over radiobølger. Den håndterer den fysiske forbindelse og de lavere lag af databehandling. MME er derimod en del af kernenetværket (EPC) og handler om kontrolplanfunktioner: mobilitetsstyring, sikkerhed, autentificering og sessionsstyring. Forestil dig eNodeB'en som en lokal antenne, der kommunikerer med din telefon, og MME som den centrale hjerne, der fortæller antennen, hvad den skal gøre, og holder styr på din overordnede forbindelse i netværket.

Er MME stadig relevant i 5G-netværk?

Direkte set nej. I 5G er MME's funktioner blevet erstattet af Access and Mobility Management Function (AMF). Dog er de grundlæggende principper og mange af de specifikke opgaver, som MME udførte i 4G, stadig til stede i 5G, blot re-arkitektureret og ofte fordelt på flere, mere specialiserede netværksfunktioner (som AMF, SMF og UPF). Så selvom MME-navnet fases ud, lever dens arvelighed videre i 5G-arkitekturen.

Hvorfor er MME så vigtig for min mobiloplevelse?

MME er vigtig, fordi den sikrer, at din mobiltelefon kan oprette forbindelse til netværket, forbliver forbundet, selv når du bevæger dig, og at dine opkald og dataforbindelser er sikre og pålidelige. Den orkestrerer en stor del af den usynlige kompleksitet, der ligger bag en problemfri mobiloplevelse. Uden MME ville du opleve hyppige afbrydelser, dårlig sikkerhed og generelt en ustabil mobilforbindelse.

Konklusion

MME (Mobility Management Entity) er en afgørende, men ofte usynlig, komponent i moderne mobilnetværk. Som hjertet af LTE-netværkets kontrolplan er MME ansvarlig for en lang række kritiske funktioner, der spænder fra mobilitetsstyring og sikkerhedsprocedurer til sessionshåndtering og interworking med andre netværk. Dens rolle er at sikre, at din mobiltelefon forbliver problemfrit forbundet, uanset hvor du bevæger dig, og at dine data og opkald håndteres sikkert og effektivt. Selvom 5G-netværket introducerer nye arkitekturer og funktioner som AMF, der overtager MME's opgaver, vidner MME's fundamentale principper om intelligent mobilitetsstyring om dens vedvarende betydning for den fortsatte udvikling af trådløs kommunikation. Næste gang du foretager et opkald eller streamer en video på din mobil, kan du tænke på MME – den usynlige dirigent, der holder din digitale verden forbundet.
