Fotogrammetri med Smartphones: Skab Præcise 3D-Modeller

I en verden, hvor teknologi konstant udvikler sig, åbner fotogrammetri – kunsten at skabe 3D-modeller ud fra 2D-billeder – op for utallige muligheder. Hvad der engang krævede dyrt og specialiseret udstyr, kan nu i stigende grad opnås med noget så almindeligt som din smartphone. Denne artikel vil udforske, hvordan moderne mobiltelefoner kan bruges til at skabe præcise 3D-modeller, hvordan deres resultater kan sammenlignes med professionelt udstyr, og ikke mindst, hvordan du selv kan komme i gang med at mestre denne fascinerende teknik.

Sammenligning af Fotogrammetriresultater fra Forskellige Enheder

Et centralt spørgsmål inden for fotogrammetri er, hvorvidt smartphones kan konkurrere med mere traditionelle kameraer, når det kommer til kvalitet og effektivitet af 3D-modeller. For at belyse dette blev der udført et eksperiment, hvor data blev indsamlet med tre forskellige enheder: et professionelt Nikon D810 med et Sigma Art 24 mm objektiv, en iPhone 6 og en iPhone XS. Formålet var at undersøge, om fotos fra smartphones var tilstrækkelige til at opdatere laserscanningspunktwolker i et fabriksmiljø ved hjælp af fotogrammetri.

Eksperimentet involverede fotografering af en teknisk installation, en proces der tog blot 8,5 minutter. Med hver af de nævnte enheder blev der oprettet tre datasæt for at sikre tilstrækkeligt grundlag for sammenligningerne. Et specifikt datasæt (fotos i .TIFF-format) fra iPhone XS er tilgængeligt, hvilket giver mulighed for yderligere analyse og sammenligning med anden fotogrammetri-software eller individuelle algoritmer. Dette understreger potentialet i selv nyere smartphone-modeller.

De indsamlede datasæt blev brugt til to primære sammenligninger: mesh-kvalitet og beregningstid. For mesh-kvaliteten blev der udført visuelle kvalitative inspektioner af de genererede modeller, og resultaterne blev herefter sammenlignet. Softwareløsningerne RealityCapture BETA 1.0.3.9696 ppi og Meshroom 2019 2.0 blev anvendt, og alle indstillinger brugt i disse programmer er dokumenteret. En dybdegående sammenligning af kvaliteten af de fotogrammetriske 3D-meshes blev udført ved at sammenligne renderingresultaterne. Det viste sig, at selvom professionelt udstyr stadig har en fordel i visse scenarier, så leverer moderne smartphones som iPhone XS resultater, der er yderst anvendelige og i mange tilfælde fuldt tilstrækkelige til professionel brug, især til opdatering af eksisterende punktwolker. De opnåede resultater bekræfter, at smartphones er et levedygtigt og omkostningseffektivt alternativ for mange fotogrammetriopgaver.

Trin for Trin: Sådan Opretter du en 3D-Model med Fotogrammetri

At skabe en succesfuld 3D-model via fotogrammetri kræver mere end blot at tage en række billeder. Det handler om planlægning, præcision og de rette indstillinger. Her er en omfattende guide til at optimere dine optagelser.

Forberedelse og Planlægning

Før du overhovedet tager din telefon frem, er forberedelsen nøglen til et godt resultat. Disse trin vil minimere udfordringer under selve optagelsen og post-produktionen:

• Sørg for jævn og velafbalanceret belysning: Belysning er afgørende. Når du optager udendørs, kan meget lyst eller meget mørkt lys skabe udfordringer. Hårde skygger eller en skiftende lyskilde (som en solnedgang) kan gøre fotojusteringen vanskelig, da disse forhold kræver, at kameraet bruger flere lysindstillinger. Forsøg at fange din scene, når lyset er mere diffust, f.eks. på en overskyet dag eller tidligt om morgenen. Indendørs kan du sænke gardinerne for at reducere stærke skygger og gøre rummet mere jævnt belyst. Diffus indendørsbelysning, som loftslamper eller lamper med skærme, kan være nyttig, så længe de ikke kaster stærke skygger. Konsistens i lysforholdene er altafgørende for at undgå ujævnheder i din model.
• Minimer reflekterende og gennemsigtige overflader: På grund af deres transparens er reflekterende eller glasobjekter vanskelige at justere i en 3D-scene. Pas også på våde overflader, da disse også kan skabe udfordrende refleksioner. Disse overflader forvirrer softwaren, da de ikke giver faste punkter at spore. Om muligt, dæk disse områder til eller fjern dem fra scenen.
• Sørg for, at din scene er stillestående: Når du først begynder at optage, vil enhver ændring i rummet, såsom bevægelse fra en stol, der bliver stødt, eller et nyt fodaftryk på et støvet gulv, forårsage sløring og fejl i modellen. Overvej at rydde op i rummet, før optagelsesprocessen begynder, for at undgå ændringer midt i processen.

Optagelsesteknik og Kameraindstillinger

Fotos taget med konsekvente kameraindstillinger vil hjælpe fotogrammetri-softwaren med succes at triangulere hvert billede ind i en klar og detaljeret 3D-scene. Det er vigtigt at indstille din ISO, blænde, lukkertid og hvidbalance i begyndelsen af optagelsesprocessen, ved at bruge scenens fokuspunkt til at vælge de mest passende indstillinger, og derefter holde disse indstillinger konsekvente under hele optagelsen. Hvis du bruger mere end én telefon til at fange din scene, skal du sørge for, at de begge bruger præcis de samme kameraindstillinger under hele optagelsen.

Kameraindstillinger til Din Smartphone

For at opnå de bedste resultater med din smartphone er det essentielt at bruge en app, der giver dig manuel kontrol over kameraets indstillinger, ligesom en professionel DSLR-kamera. På iPhone er der flere relativt brugervenlige apps, der giver et niveau af kontrol, der ligner et professionelt kamera. ProCamera er ofte foretrukket, da det er muligt at optage i et tabsløst TIFF- eller JPG-format, og fordi du kan låse kameraets blænde og hastighed. Halide og ProCam er også gode alternativer. For Android-brugere anbefales ofte den native kamera-app, da den ofte har avancerede funktioner, der giver dig mulighed for at kontrollere alle de nødvendige kameraindstillinger.

Her er de grundlæggende kameraindstillinger at bruge:

• ISO: Korn i billedet kan forårsage problemer med justering og teksturering, så det er nyttigt at holde ISO så lav som muligt. En ISO-indstilling på 100 er ideel, men hvis du skal bruge en højere ISO, undgå at gå over 800.
• Blænde (Aperture): Det er vigtigt at have en stor dybdeskarphed og holde alt i fokus. I de fleste tilfælde vil en blænde mellem f/9-13 fungere bedst. Dette sikrer, at en stor del af scenen er skarp.
• Lukkertid (Shutter Speed): For at undgå slørede billeder skal lukkertiden indstilles til 1/200 eller højere. Hvis hastigheden skal være lavere på grund af en mørk scene, skal kameraet monteres på et stativ. Indstil hastigheden til korrekt at eksponere hovedmotivet i rummet, og juster den ikke igen bagefter.
• Hvidbalance (White Balance): Indstil farvetemperaturen for din scene som en statisk indstilling og hold den konsistent. Brug ikke automatisk hvidbalance. Hvis din scene omfatter flere rum med forskellige farvetemperaturer, eller et rum med forskellige lyskilder (som et lyst vindue og indendørs spotlys), skal du optage med et farvekortpas i alle rum for at hjælpe med post-produktion.
• Filtype: Selvom JPG-formatet ofte bruges for dets bekvemmelighed, kan RAW- eller TIFF-filer bruges, hvis du er interesseret i farvekorrektion under efterbehandling. Disse formater bevarer mere information og undgår kompressionsartefakter, hvilket kan være afgørende for højpræcisionsmodeller.
• Fokus: Generelt er brug af autofokus fint. Du bør dog verificere, at autofokus fungerer for hvert skud, men husk, at med en mindre blænde vil de fleste ting i billedet naturligt være i fokus. For kritisk arbejde kan manuel fokus være at foretrække.
• Blitz (Flash): Slå blitzen fra. Blitz kan skabe ujævn belysning og uønskede skygger, der forstyrrer fotogrammetri-softwarens evne til at analysere scenen korrekt.

For at give et hurtigt overblik over de optimale kameraindstillinger, se tabellen nedenfor:

Specialiserede Apps til Fotogrammetri på iOS

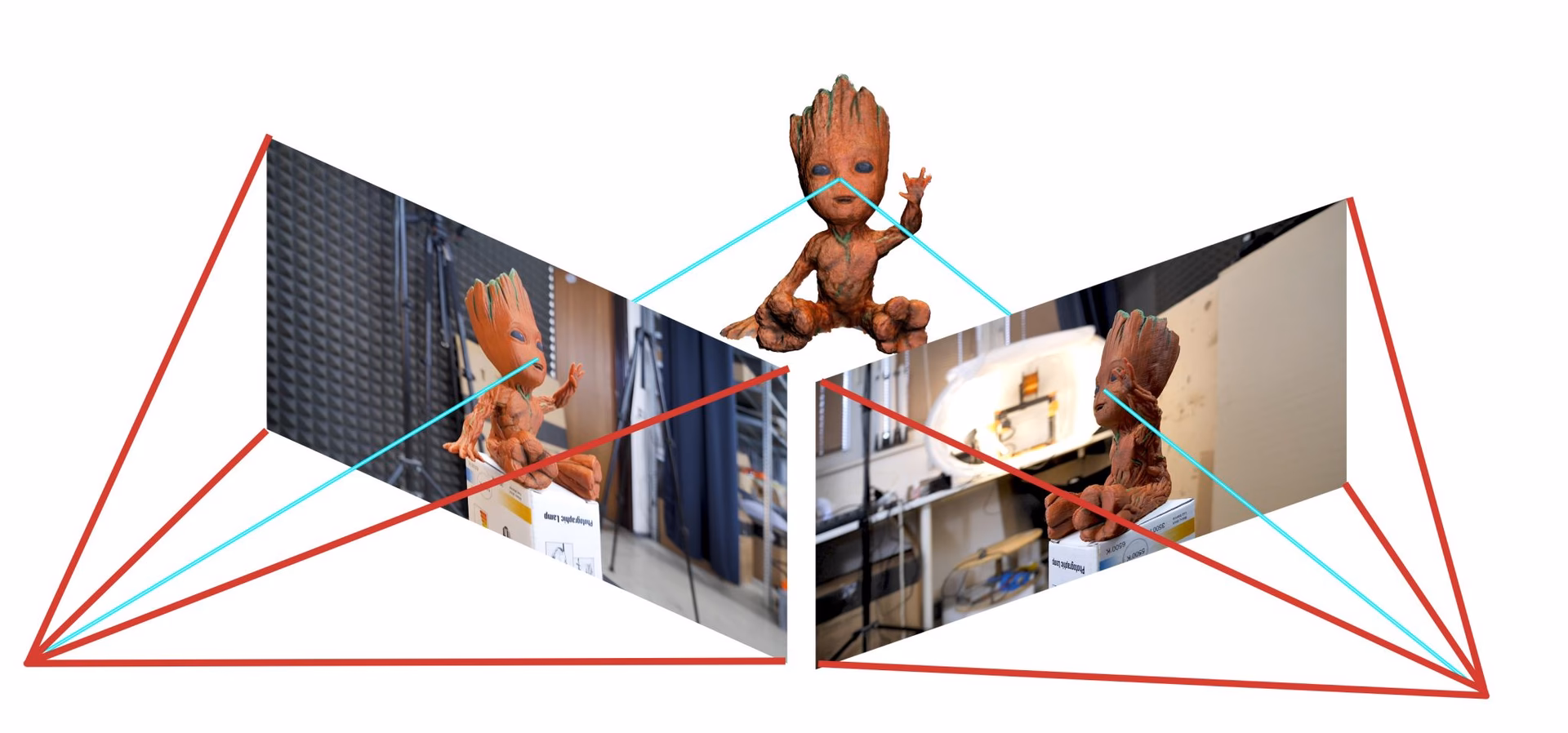

Udover de generelle kamera-apps, der tilbyder manuel kontrol, findes der også specialiserede fotogrammetri-apps til smartphones. Et eksempel er Linearis3D Photogrammetry App, tilgængelig i Mac App Store for iOS-enheder. Denne app gør det muligt at foretage præcise 3D-målinger med din iOS-enheds kamera. Appen beregner automatisk 3D-punktkoordinater fra 2D-billeder af et objekt, og i bedste fald kan målefejl på mindre end 1mm opnås. Dette viser potentialet i dedikerede apps til at udnytte smartphonens indbyggede teknologi for endnu mere nøjagtige resultater, hvilket er afgørende for professionelle anvendelser, hvor præcision er et krav.

Hvorfor er Smartphones Relevante for Fotogrammetri?

Smartphones har revolutioneret mange aspekter af vores liv, og fotogrammetri er ingen undtagelse. Deres udbredelse, brugervenlighed og stigende kamerakvalitet gør dem til et attraktivt værktøj for 3D-modellering. Selvom de måske ikke altid matcher de absolutte topmodeller inden for professionelle DSLR-kameraer, tilbyder de en hidtil uset tilgængelighed.

Den indledende undersøgelse, der sammenlignede iPhone XS med et professionelt Nikon-kamera, viste, at smartphone-fotos er yderst velegnede til at opdatere punktwolker i et fabriksmiljø. Dette indikerer, at smartphones kan bruges effektivt i industrielle og tekniske sammenhænge, hvor hurtige og omkostningseffektive løsninger er ønskelige. For mange brugere – fra hobbyister til små virksomheder – er investeringen i et avanceret DSLR-kamera og tilhørende udstyr uoverkommelig. Med en smartphone kan man komme i gang med fotogrammetri med minimal forhåndsinvestering, hvilket demokratiserer adgangen til denne kraftfulde teknologi.

Endvidere er smartphones utroligt praktiske. De er altid ved hånden, lette at transportere og nemme at betjene, selv for nybegyndere. Denne bekvemmelighed, kombineret med de forbedrede kameraindstillinger, der er tilgængelige via tredjepartsapps, gør dem til et stadig mere seriøst værktøj i fotogrammetriens verden. Den løbende udvikling af smartphone-kameraer, med bedre sensorer, linser og billedbehandlingsalgoritmer, vil kun yderligere styrke deres position som et kraftfuldt værktøj til 3D-modellering i fremtiden.

Ofte Stillede Spørgsmål om Fotogrammetri med Smartphones

Kan jeg bruge enhver smartphone til fotogrammetri?

De fleste moderne smartphones med gode kameraer kan bruges. Dog vil nyere modeller som iPhone XS, med bedre sensorer og billedbehandling, levere markant bedre resultater end ældre modeller som iPhone 6. Det vigtigste er, at du kan kontrollere kameraindstillingerne manuelt (ISO, blænde, lukkertid, hvidbalance).

Hvad er den vigtigste kameraindstilling at fokusere på?

Konsistens er nøglen. At holde ISO lav, blænden tilstrækkelig høj for dybdeskarphed (f/9-13), og lukkertiden hurtig nok til at undgå sløring (1/200+), samt en statisk hvidbalance, er alle kritiske for succes. Ingen enkelt indstilling er den vigtigste, men samspillet mellem dem sikrer de bedste data for softwaren.

Hvorfor skal jeg undgå reflekterende eller gennemsigtige overflader?

Fotogrammetri-software arbejder ved at identificere og spore tusindvis af unikke punkter på tværs af flere billeder for at triangulere deres position i 3D-rummet. Reflekterende eller gennemsigtige overflader ændrer udseende afhængigt af betragtningsvinklen og lyset, hvilket forvirrer softwaren og gør det svært at skabe en præcis og sammenhængende 3D-model. De giver simpelthen ikke faste, genkendelige punkter.

Hvor lang tid tager det at behandle billederne til en 3D-model?

Beregningstiden afhænger stærkt af antallet af billeder, deres opløsning, kompleksiteten af scenen, og især den anvendte software og den computerhardware, du bruger. Professionel software på en kraftig computer kan behandle store datasæt på timer, mens mere grundlæggende opsætninger kan tage betydeligt længere tid. Information om den præcise beregningstid i eksperimentet er ikke specificeret ud over, at det var en af de sammenlignede metriker.

Er fotogrammetri med smartphones egnet til store objekter eller områder?

Ja, det er absolut muligt at bruge smartphones til større objekter og områder, især hvis du tager mange overlappende billeder og bruger en systematisk optagemetode. Dog kan den samlede datamængde blive meget stor, og behandlingen vil kræve mere tid og computerkraft. For meget store områder kan droner udstyret med smartphones (hvis muligt) eller professionelle kameraer være mere effektive.

Konklusion

Fotogrammetri med smartphones er mere end blot en teknisk nysgerrighed; det er en praktisk og tilgængelig løsning for at skabe detaljerede 3D-modeller. De seneste eksperimenter bekræfter, at selvom professionelt udstyr fortsat har sine fordele, kan moderne smartphones levere resultater af høj kvalitet, der er egnede til en række applikationer, herunder opdatering af komplekse laserscanningspunktwolker i industrielle omgivelser.

Ved at følge de grundlæggende principper for belysning, sceneopsætning og kameraindstillinger kan enhver med en smartphone og den rette app begynde at udforske potentialet i 3D-modellering. Denne teknologi åbner døre for nye muligheder inden for dokumentation, design, bevaring og meget mere, hvilket gør fotogrammetri til et stadig mere uundværligt værktøj i den digitale tidsalder. Fremtiden for 3D-modellering ser lys ud, og din smartphone er klar til at være en central del af den.
