Mobiltelefon PCB: Fremtiden er Fleksibel

Landskabet inden for design og fremstilling af mobiltelefon-PCB'er (Printed Circuit Boards) er blevet et af de mest teknisk udfordrende, men også givende områder i elektronikverdenen. Uanset om det handler om at skabe HDI-designs (High-Density Interconnect) til kompakte smartphones eller innovere med fleksible PCB'er, kræver ethvert aspekt af mobil-PCB-teknologi både en dyb teknisk forståelse og en agil tilgang til problemløsning. Denne artikel vil udforske de nuværende bedste praksisser, designovervejelser og fremstillingsinnovationer, der omformer dette felt, og kaste lys over, hvorfor fleksible PCB'er er mere end blot en trend; de er en afgørende del af fremtiden for mobile enheder.

Mobiltelefon PCB'ernes Komplekse Verden

I hjertet af enhver smartphone, tablet eller bærbar enhed finder man et printkort – et PCB. Disse tilsyneladende enkle komponenter er faktisk et mesterværk af ingeniørkunst, der huser og forbinder hundredvis af mikrokomponenter. PCB'er er den usynlige rygrad, der sikrer, at alt fra din telefons processor til dens kamera fungerer problemfrit. Uden et veludført PCB ville moderne mobile enheder simpelthen ikke kunne eksistere i den form, vi kender dem. Den konstante stræben efter mindre, hurtigere og mere kraftfulde enheder driver innovationen inden for PCB-design til nye højder. Dette omfatter udviklingen af mere kompakte designs, bedre varmestyring og integration af nye teknologier som 5G og kunstig intelligens.

Typer af Mobiltelefon PCB'er og Strukturelle Overvejelser

Når man dykker ned i design af mobiltelefon-PCB'er, skal man overveje en række PCB-typer, der hver især tjener forskellige applikationer afhængigt af enhedens behov. Forståelse af de strukturelle krav er nøglen til at skabe det perfekte mobile PCB, der ikke blot fungerer, men også bidrager til enhedens samlede ydeevne og holdbarhed.

Enkeltlags-, Dobbeltlags- og Multilags-telefon-PCB-applikationer

Enkeltlags-PCB'er er den simpleste og mest omkostningseffektive løsning, men de har begrænsninger. De bruges typisk i meget grundlæggende mobile enheder eller perifert tilbehør, da de kun tilbyder ét ledende lag, hvilket gør dem mindre effektive til håndtering af flere højtydende komponenter.

Dobbeltlags-PCB'er er derimod udbredt i smartphones. De tilbyder mere plads til signalrouting og strømfordeling på tværs af to ledende lag. Dette designvalg forbedrer evnen til at integrere flere komponenter uden at ofre ydeevne, hvilket gør dem ideelle til mid-range smartphones.

Multilags-PCB'er er kongen af ydeevne. Med tre eller flere lag gør disse PCB'er ingeniører i stand til at pakke endnu flere komponenter ind i enheden. Denne type PCB er perfekt til avancerede smartphones med mange højhastighedsprocessorer, sensorer og trådløse kommunikationsmoduler. For eksempel er Apples nyeste iPhone-serie afhængig af multilags-PCB'er for både effektivitet og ydeevne, hvilket gør det muligt at håndtere 5G-hastigheder, store batterier og flere kameraer uden overophedning eller at gå på kompromis med pladsen.

HDI (High-Density Interconnect) Mobiltelefon PCB Innovationer

Efterhånden som smartphones bliver tyndere og mere kraftfulde, har High-Density Interconnect (HDI) PCB'er indtaget en central position. HDI-PCB'er gør det muligt at pakke endnu flere komponenter på mindre plads. De anvender mikrovias og stablede vias, hvilket gør det muligt for ingeniører at placere komponenter tættere sammen uden at ofre ydeevne. Disse kort er særligt nyttige til enheder, der kræver højhastighedsdataoverførsel, såsom 5G-telefoner eller augmented reality (AR) headsets.

Et fremragende eksempel er Samsung Galaxy S21, der er afhængig af HDI-teknologi for at bevare sin lille formfaktor, samtidig med at den integrerer kraftfulde processorer, højopløselige kameraer og omfattende tilslutningsmuligheder. Ingeniører, der arbejder med HDI-kort, skal være præcise, da teknologien involverer høje niveauer af tæthed, der kræver ekspertise inden for PCB-layout. HDI handler ikke kun om tæthed, men også om at styre den varme og elektriske støj, der følger med mere kompakte designs. Når ingeniører vælger HDI-vejen, skal de sikre signalintegritet og minimere interferens, samtidig med at de optimerer den termiske ydeevne.

Fleksible og Rigid-Flex Mobiltelefon PCB'er: Fremtidens Design

Mens stive PCB'er er standarden for traditionelle smartphones, bliver fleksible og rigid-flex PCB'er mere og mere populære til moderne enheder, der kræver tilpasningsevne og mere komplekse designs.

Fleksible PCB'er tilbyder evnen til at bøje og tilpasse sig unikke former, hvilket gør dem ideelle til foldbare telefoner og wearables som smartwatches. Tænk på, hvordan Samsung Galaxy Z Fold integrerer fleksible PCB'er for at opnå sin foldbare formfaktor. Fleksible PCB'er giver større frihed i enhedsdesign og kan reducere vægten, især i kompakte enheder, der kræver pladsbesparende løsninger.

Rigid-flex PCB'er, som navnet antyder, kombinerer fordelene ved både stive og fleksible PCB'er, og de bruges især, når design kræver både fleksibilitet og holdbarhed. Disse PCB'er kan findes i applikationer som trådløse opladningsmoduler eller indlejrede systemer, hvor PCB'et skal forblive stift i visse områder, men fleksibelt i andre for at opfylde mekaniske begrænsninger.

Når man overvejer, hvilken type PCB man skal bruge, handler det om at matche designkravene med formfaktoren og ydeevnebehovene for enheden. Dette strategiske valg er afgørende for at skabe en robust og effektiv mobil enhed, der kan klare fremtidens krav.

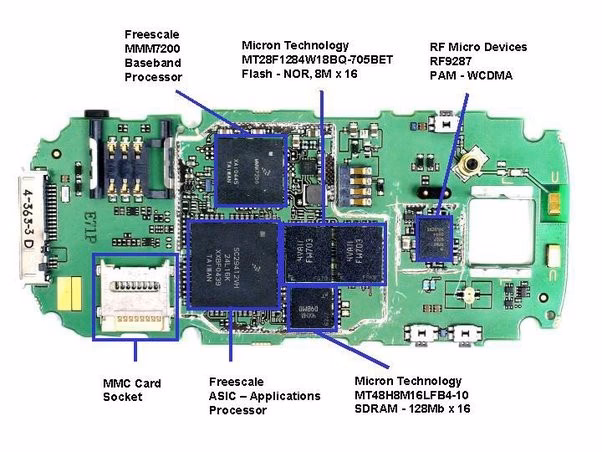

Nøglekomponenter i Mobiltelefon PCB-layout

Design af et mobiltelefon-PCB kræver en grundig forståelse af forskellige komponenter, der påvirker enhedens samlede ydeevne og effektivitet. Lad os nedbryde de vigtigste elementer i et mobil-PCB-layout, med fokus på hvordan mikroprocessorer, strømstyring og signalbehandling er integreret i moderne smartphones.

Mikroprocessorer og Batteriforbindelser på Telefon-PCB'er

Mikroprocessorer er hjertet i enhver smartphone, og deres placering på PCB'et er en omhyggelig kunst. Mikroprocessoren styrer alt fra operativsystemet til applikationslaget, hvilket gør den til et primært fokus i PCB-design. I mobiltelefon-PCB-layouts skal mikroprocessoren placeres et sted, der minimerer varmeopbygning og maksimerer signalrouting-effektivitet. Ingeniører er også særligt opmærksomme på batteriforbindelserne, da strømfordelingen skal optimeres for at sikre, at enheden holder længere på en enkelt opladning. Dårlig strømstyring og ineffektive forbindelser kan føre til kortere batterilevetid og overophedning.

Lad os bruge Qualcomm Snapdragon 888 som et eksempel. Denne mikroprocessor, der bruges i mange high-end Android-telefoner, har høje behandlingshastigheder og energieffektivitet. Dens placering på PCB-layoutet påvirker direkte signalintegriteten og den termiske styring af enheden. At placere den for tæt på andre varmefølsomme komponenter kan resultere i ydeevnebegrænsning, hvilket ingen smartphone-bruger ønsker.

Strømstyring i Mobiltelefon PCB-design

Strømstyring er en stor sag i mobiltelefon-PCB-design. Med moderne smartphones, der kræver mere strøm end nogensinde før, skal systemet holde trit uden at springe et slag over. Komponenter som spændingsregulatorer, kondensatorer og strøm-IC'er skal placeres og routes med præcision for at sikre, at strømmen flyder gnidningsløst til alle dele af enheden, fra skærmen helt ned til processoren. Tænk på det som at sikre, at hver del af bilen får brændstof for at holde motoren kørende med fuld hastighed.

Strømstyringssystemer i mobile PCB'er er ansvarlige for effektivt at fordele strøm fra batteriet til forskellige komponenter uden at forårsage overdreven varmeudvikling eller reducere ydeevnen. Effektive termiske afledningsteknikker som køleplader og termiske vias er afgørende for at holde strømsystemet under kontrol. Overvej, hvordan Apple iPhone udnytter strømstyrings-IC'er (PMIC'er) til dynamisk spændingsskalering (DVS), som justerer strømforbruget baseret på telefonens behandlingsbelastning. Disse komponenter hjælper med at opretholde balancen mellem ydeevne og strømforbrug. Hvis du arbejder med at designe strømeffektive kort, bør det være en prioritet at holde øje med strømfordelingsstier og reducere unødvendige spændingsfald.

Signalbehandling og RF-design i Telefon-PCB'er

Signalbehandling og RF (Radiofrekvens) design er grundlæggende i moderne smartphones og muliggør alt fra Wi-Fi- og Bluetooth-forbindelse til mobilkommunikation. I PCB-layoutet skal signalrouting for RF-komponenter være præcis for at undgå interferens og signalforringelse. RF-komponenter som antenner og radiochips placeres strategisk på PCB'et for at sikre den bedste modtagelse og transmission. Ingeniører bruger specialiserede teknikker som differentialsignalisering og jordplaner til at afskærme og isolere signaler for optimal ydeevne. PCB-lagene skal designes til at understøtte højfrekvente signaler, samtidig med at elektromagnetisk interferens (EMI) minimeres.

Et godt eksempel på RF-teknik kan ses i 5G-mobiltelefoner, som bruger flere antenner til at håndtere højfrekvente 5G-signaler. Ingeniører skal tage højde for både antennens størrelse og placering og sikre, at de kan opretholde en stabil forbindelse, samtidig med at pladsforbruget minimeres. Når man designer til RF, er valget af de rigtige materialer lige så afgørende som layoutet. Højtydende RF-designs bruger ofte PTFE (Polytetrafluorethylen) og keramikbaserede PCB'er på grund af deres lave dielektriske tab, som sikrer en solid signaltransmission. Desuden er det vigtigt at sikre, at signalrouting-stierne matcher impedansen for at forhindre refleksioner og signalforringelse. Det er som at sikre, at din vej er glat og klar – ingen bump eller omveje til at bremse signalet.

Væsentlige Designprincipper for Højtydende Telefon-PCB'er

Design af et højtydende mobiltelefon-PCB kræver en fin balance mellem flere nøgleelementer. Fra effektiv komponentplacering til præcis signalrouting kan hver detalje påvirke enhedens endelige ydeevne og holdbarhed. Lad os nedbryde kerneprincipperne bag skabelsen af robuste mobile PCB'er, der lever op til moderne krav.

Optimering af Komponenttæthed i Mobiltelefon PCB'er

Efterhånden som mobile enheder bliver mindre, og behovet for hurtigere behandling stiger, bliver det en topprioritet at pakke flere komponenter ind i en mindre plads uden at ofre ydeevne eller holdbarhed. At opnå denne balance kræver at forene avancerede designstrategier og high-end fremstillingsmetoder. Det er som at passe en kraftig motor ind i en kompakt bil: at få mest muligt ud af hver tomme, samtidig med at tingene kører som en velsmurt maskine. Dette kræver præcision og ekspertise for at sikre, at alt passer og fungerer problemfrit.

Komponenttætheden påvirkes af forskellige faktorer såsom:

1. Miniaturisering af Komponenter: For at øge ydeevnen, samtidig med at tingene holdes kompakte, er mindre komponenter som chipsets og kondensatorer en gameplan for at øge PCB-tætheden. Med fremskridt inden for HDI-teknologi kan dele nu pakkes tættere sammen, alt sammen uden at træde hinanden over tæerne. Denne innovation muliggør mere kraftfulde enheder i mindre fodaftryk, så designere kan skubbe grænser uden at løbe ind i interferensproblemer. Det er som at finde en måde at passe mere udstyr i en kuffert uden at det hele bliver rodet sammen.
2. Lagdelt Design: Multilags-PCB'er bruges ofte i mobiltelefondesign for at give mulighed for højere komponenttæthed. Ved at skabe stablede lag kan flere komponenter placeres i et mindre fodaftryk, samtidig med at rene signalstier opretholdes. For eksempel har Apples iPhone inkorporeret avancerede multilags-PCB'er for at passe mere kraftfuld hardware ind i stadig mere kompakte designs. Dette sparer ikke kun plads, men sikrer også, at komponenterne er tilstrækkeligt afskærmet mod støj, hvilket er en stor sag, når man håndterer højhastighedssignaler.

Udfordringen er at holde signalintegriteten intakt, sikre, at strømfordelingen forbliver jævn, og at PCB'et ikke bliver for varmt på grund af komponenttætheden.

Håndtering af Signalintegritet på Tætte Telefon-PCB-layouts

At holde signalintegriteten i skak er ingen lille bedrift, når det kommer til mobile PCB'er. Med mere og mere teknologi pakket ind i tættere rum kan selv lidt støj forstyrre hele dit setup og forårsage fejl og forsinkelser. Det er som at prøve at høre din yndlingssang til en støjende koncert – hvis signalet ikke er rent, får du intet andet end statisk støj. For at undgå det skal designere sikre, at hvert signal forbliver skarpt og klart, ellers kan tingene hurtigt begynde at blive rodede.

I tætpakkede PCB'er er følgende metoder nøglen til at opretholde signalkvaliteten:

1. Jording og Afskærmning: Korrekte jordlag og afskærmningsteknikker sikrer, at højfrekvente signaler ikke forstyrrer hinanden. En almindelig løsning er strøm-jordplanen, hvor en kontinuerlig, lavmodstandsvej leveres til både strøm- og jordsignaler.
2. Impedanstilpasning: At sikre, at signalspor er tilpasset impedansen af de komponenter, de forbinder til, reducerer refleksion og tab af signal. Præcision i sporvidde og anvendte materialer (som Teflon eller PTFE) kan forbedre ydeevnen betydeligt.
3. Differentialsignalisering: I højhastighedskredsløb bruger differentialsignalisering to modsatte signaler til at holde transmissionen stabil og reducere støj. Dette gælder især for hurtige teknologier som 5G og Wi-Fi 6, hvor glat, uafbrudt kommunikation er et must. Ved at sende signaler i par minimeres interferens, hvilket sikrer, at data flyder rent, selv når hastighederne stiger voldsomt. Denne metode holder enhederne kørende på alle cylindre og leverer pålidelig, høj kvalitet forbindelse, når du har mest brug for det.

Et fremragende eksempel på styring af signalintegritet er Qualcomms Snapdragon-processorer, som har integreret strømeffektiv signalbehandling, hvilket sikrer, at ydeevnen forbliver stabil og høj, på trods af det kompakte layout.

Materialevalg for Holdbare Mobiltelefon-PCB'er

Materialevalget for mobiltelefon-PCB'er påvirker betydeligt enhedens holdbarhed, ydeevne og termiske stabilitet. Efterhånden som telefoner bliver mere avancerede, skal materialerne, der bruges til PCB'erne, være robuste, varmebestandige og elektrisk ledende.

Her er de mest almindelige anvendte materialer:

• FR4 (Flame Retardant 4): Dette er det mest udbredte materiale til standard mobiltelefon-PCB'er. Det er omkostningseffektivt, tilbyder en god balance mellem elektriske egenskaber og kan bruges til de fleste grundlæggende designs.
• Polyimid: Ideel til fleksible PCB'er og applikationer, hvor PCB'et skal bøje eller flekse uden at revne. Det bruges ofte i foldbare telefoner og kompakte designs, hvor fleksibilitet er nødvendig.
• PTFE (Teflon): Et foretrukket materiale i højfrekvente applikationer som RF og 5G. Dets lave dielektriske konstant og minimale signaltab gør det til et foretrukket valg for højtydende mobile PCB'er.
• Keramikbaserede PCB'er: Keramik er udbredt i højtydende og varme scenarier. Disse PCB'er er gode til strømstyrings-IC'er og områder, hvor varmeafledning er altafgørende.

Brugen af disse materialer er et bevis på det udviklende landskab inden for mobil-PCB-design. Ved at vælge det rigtige materiale kan vi ikke kun forbedre ydeevnen, men også forlænge mobiltelefonens levetid, hvilket er en afgørende faktor for forbrugerne.

Avancerede Fremstillingsteknikker for Mobiltelefon-PCB'er

Efterhånden som mobilindustrien bevæger sig mod mere kompakte, mere kraftfulde enheder, stiger efterspørgslen efter avancerede mobiltelefon-PCB'er. Fremstillingsprocessen handler ikke længere kun om at lægge kobberspor. Moderne mobiltelefon-PCB'er kræver banebrydende teknologier og præcision for at imødekomme de høje forventninger til ydeevne og holdbarhed. I dette afsnit vil vi udforske nogle af de mest avancerede fremstillingsteknikker, der driver industrien fremad.

HDI og Microvia-teknologi i Produktion af Mobiltelefon-PCB'er

High-Density Interconnect (HDI) og microvia-teknologi omformer den måde, mobiltelefon-PCB'er designes og produceres på. Disse teknologier gør det muligt for producenter at opnå højere komponenttæthed, samtidig med at de opretholder fremragende elektrisk ydeevne. HDI-teknologi, som bruger finere linjer og mindre huller end konventionelle PCB'er, er en foretrukken løsning til moderne mobile enheder, der skal pakke mere strøm ind i mindre rum.

Microvia-teknologi, en undergruppe af HDI, involverer boring af ekstremt små vias – nogle gange så små som 0,1 mm i diameter – ind i PCB'et for at skabe forbindelser mellem lagene. Denne proces giver mulighed for miniaturisering af komponenter uden at ofre signalintegritet eller forårsage interferens. Resultatet? Et mobiltelefon-PCB, der ikke kun er kompakt, men også effektivt og højtydende.

For eksempel er Samsungs premium Galaxy-modeller afhængige af HDI-baserede PCB'er for at imødekomme efterspørgslen efter mere kompakte komponenter og sikre, at ydeevnen ikke ofres. Brugen af microvias giver mulighed for tættere designs, optimerer pladsen og forbedrer signalintegriteten. Dette design passer ikke kun flere komponenter ind i mindre rum, men understøtter også højhastighedsdataoverførsler som dem, der kræves til 5G, hvilket gør telefonens forbindelse skarp og glat som smør. Resultatet er en pålidelig, hurtig enhed, der fungerer uden problemer, selv under tung brug.

Fremstillingsprocesser for Fleksible Telefon-PCB'er

Fleksible PCB'er bliver en væsentlig del af mobiltelefon-PCB-design, især for enheder som foldbare telefoner og wearables. Disse fleksible kredsløb giver mulighed for at bøje og folde uden at beskadige de elektroniske komponenter, hvilket giver et helt nyt niveau af designfrihed for producenter.

Fremstillingsprocessen for fleksible PCB'er involverer brug af specialiserede materialer som polyimid eller PET (polyethylenterephthalat), som kan modstå bøjning uden at revne. Nøglen til at producere fleksible PCB'er af høj kvalitet ligger i præcis ætsning og laminering, som sikrer, at det fleksible materiale kan håndtere stress uden at miste signalintegritet.

For eksempel inkorporerer Motorolas Razr smartphone fleksible PCB'er for at muliggøre sin foldbare skærm, hvilket viser, hvordan fleksibilitet ikke behøver at komme på bekostning af ydeevnen.

Succesen med fleksible PCB'er i mobilindustrien viser, hvor langt teknologien er kommet, hvor bøjning og foldning er flyttet fra gimmicks til standardfunktioner i højtydende smartphones.

Kvalitetskontrol for Pålidelig Mobiltelefon-PCB-produktion

Et pålideligt mobiltelefon-PCB afhænger stærkt af strenge kvalitetskontrolprocesser gennem hele fremstillingscyklussen. Med den stigende kompleksitet af mobile PCB'er er kvalitetskontrol blevet mere sofistikeret, hvilket sikrer, at hvert kort opfylder høje standarder for signalintegritet, termisk ydeevne og holdbarhed.

Avancerede QC-procedurer omfatter typisk automatiseret optisk inspektion (AOI), røntgeninspektion for skjult lagverifikation og elektrisk test for at sikre, at alle forbindelser er korrekt udført, og at der ikke findes kortslutninger eller brud i PCB'et. I verden af mobiltelefonfremstilling kan en enkelt defekt i et PCB gøre en hel enhed ubrugelig, hvilket fører til betydelige økonomiske tab. Derfor bruger producenter som Apple og Huawei topmoderne kvalitetskontrolsystemer for at sikre, at hvert kort er op til specifikation, før det sendes til samling.

PCB-producenter bruger disse teknikker til at fange selv de mindste defekter og sikre, at mobiltelefon-PCB'er opfylder strenge industristandarder for både pålidelighed og ydeevne.

Bedste Praksis for Samling af Telefon-PCB'er i Mobile Enheder

Når mobiltelefon-PCB'er samles, er det afgørende at være opmærksom på præcision i hvert trin. Fra at placere komponenter med nøjagtighed til at sikre pålidelige forbindelser mellem kort, tæller hvert træk. Den rigtige samleproces sikrer, at din enhed fungerer som forventet i ethvert scenarie og giver stabil ydeevne. Dette afsnit vil udforske bedste praksis for PCB-samling, såsom præcis komponentplacering, opretholdelse af solide forbindelser og opfyldelse af inspektionsstandarder. At få disse detaljer rigtigt garanterer, at din mobile enhed fungerer fejlfrit, uden plads til fejl.

Højpræcisionsplacering og Lodning på Mobiltelefon-PCB'er

Når det kommer til samling af mobiltelefon-PCB'er, er præcision alt. Hver komponent skal placeres præcis, hvor den skal være, uden fejl. Efterhånden som smartphones bliver mere komplekse, er det et must at bruge avancerede teknologier under samlingen. Disse teknologier hjælper med at sikre, at hver komponent er loddet på det rigtige sted og fungerer som forventet, hvilket sikrer, at slutproduktet fungerer korrekt. Præcision i denne fase kan gøre hele forskellen i at skabe en velfungerende og pålidelig enhed.

Lodningsprocessen involverer typisk overflademonteringsteknologi (SMT) for de fleste komponenter. SMT giver mulighed for præcis placering af små komponenter som modstande, kondensatorer og IC'er direkte på PCB-overfladen. Automatiserede placeringsmaskiner (pick-and-place-maskiner) hjælper med at opnå den krævede nøjagtighed, hvilket reducerer menneskelige fejl og øger produktionshastigheden.

Reflow-lodning er den mest almindelige loddeteknik, der bruges til at smelte komponenter fast på mobiltelefon-PCB'et. I denne proces påføres loddepasta på PCB'et, før komponenterne placeres. PCB'et føres derefter gennem en opvarmet ovn, som smelter loddepastaen og fastgør komponenterne sikkert til kortet.

For eksempel bruger Apple avancerede automatiserede placerings- og loddeteknologier i produktionen af deres iPhone-PCB'er, hvilket sikrer, at hver komponent er perfekt justeret for høj ydeevne.

Sikring af Pålidelige Board-til-Board Forbindelser i Telefon-PCB'er

Forbindelserne mellem telefon-PCB'er og andre komponenter, som modulære kort eller skærmsamlinger, skal være robuste og pålidelige. For at opnå dette er det vigtigt at fokusere på board-til-board forbindelser. Disse forbindelser sikrer, at de forskellige dele af smartphonen arbejder problemfrit sammen.

Konnektorer og fleksible printplader (FPC'er) bruges ofte til disse forbindelser. Målet er at opretholde en stærk elektrisk forbindelse, der kan håndtere enhedens højhastighedsdatakrav, samtidig med at den fysiske holdbarhed sikres, især når den udsættes for regelmæssig håndtering eller bøjning, som det ofte er tilfældet med foldbare smartphones.

En ny teknologi er brugen af højfrekvente konnektorer, der kan transmittere højhastighedssignaler mellem kort med minimalt tab eller interferens. Når det kommer til 5G- eller ydeevne-tunge enheder, sørger disse konnektorer for, at signalet forbliver stærkt og klart, selv under tung brug. De er de skjulte helte, der holder data flydende med minimal forsinkelse, hvilket holder dine enheder låst inde og yder maksimalt.

I Samsungs Galaxy Fold muliggøres board-til-board forbindelser med FPC-konnektorer, der gør det muligt for enheden at folde uden at afbryde dataflowet, hvilket sikrer kontinuerlig højtydende drift.

Inspektionsstandarder for Samlede Mobiltelefon-PCB'er

Når samlingen er afsluttet, er det tid til inspektion. Strenge inspektionsstandarder er nødvendige for at sikre, at mobiltelefon-PCB'er opfylder alle krævede funktionelle og ydeevnekriterier, før de sendes til den endelige produktsamling.

Nogle af de mest almindeligt anvendte inspektionsteknikker er:

• Automatiseret Optisk Inspektion (AOI): Denne teknik bruges til at kontrollere overfladen af det samlede PCB for defekter som fejlplacerede komponenter, kortslutninger og loddeproblemer.
• Røntgeninspektion: For mere komplekse, flerlagsplader bruges røntgeninspektion til at opdage skjulte defekter som hulrum i loddesamlinger eller fejljusterede komponenter, der muligvis ikke er synlige på overfladen.
• Elektrisk Test: Elektrisk test sikrer, at alle forbindelser på mobiltelefon-PCB'et er intakte og fungerer som forventet.

Disse inspektionsstandarder er designet til at fange defekter tidligt og sikre, at kun de mest pålidelige mobiltelefon-PCB'er kommer i produktion.

For Huawei sikrer brugen af røntgeninspektionsteknologi i deres PCB-samleproces, at de interne komponenter er korrekt justeret og loddet, især i komplekse flerlags-PCB'er, hvor fejl kan føre til enhedsfejl.

Fremtidige Innovationer inden for Telefon- og Mobiltelefon-PCB-design

Fremtiden for mobiltelefon-PCB-design er intet mindre end spændende, med nye teknologier i horisonten, der vil drive den næste generation af smartphones. Fra 5G til fleksible designs lover disse innovationer at revolutionere, hvordan mobiltelefon-PCB'er bygges, hvilket forbedrer både ydeevne og brugeroplevelse.

Opfyldelse af 5G-krav i Mobiltelefon-PCB'er

Efterspørgslen efter 5G-forbindelse er allerede begyndt at omforme, hvordan mobiltelefon-PCB'er designes. Efterhånden som verden overgår til 5G, skal mobile enheder håndtere hurtigere hastigheder, mere data og bedre forbindelse. Dette kræver PCB-designs, der kan håndtere disse øgede krav uden at ofre ydeevne.

For at opfylde disse krav skal mobiltelefon-PCB-designs optimeres til højere frekvenser og lavere signaltab. Dette betyder at inkorporere materialer som højfrekvente laminater og optimere PCB-stack-up'en for at reducere signalinterferens. 5G-kompatible PCB'er kræver strammere impedanskontrol og bedre termisk styring.

For eksempel integrerer Qualcomms Snapdragon 888 chipset, designet til 5G-smartphones, 5G-antenner direkte på PCB'et, hvilket viser, hvordan næste generations PCB'er tilpasser sig nye teknologier.

System-in-Package (SiP) og Integration i Telefon-PCB'er

En af de banebrydende innovationer inden for mobiltelefon-PCB-design er System-in-Package (SiP) teknologi. SiP gør det muligt at integrere flere chips eller komponenter i et enkelt modul, hvilket reducerer størrelsen af PCB'et, samtidig med at enhedens ydeevne og effektivitet forbedres.

SiP-teknologi er især nyttig til kompakte mobile enheder, der kræver små formfaktorer, men stadig skal huse avancerede komponenter som processorer, hukommelse og sensorer. Integrationen af flere komponenter i en enkelt pakke minimerer antallet af sammenkoblinger, hvilket resulterer i bedre signalintegritet og reduceret strømforbrug.

Apples A-serie chips er et fremragende eksempel på SiP-teknologi. Ved at integrere flere processorer, hukommelse og trådløse komponenter i en enkelt pakke har Apple været i stand til at opnå kraftfulde mobile enheder i kompakte pakker.

Fremskridt inden for Fleksible Mobiltelefon-PCB-applikationer

Fleksible PCB'er transformerer mobilindustrien ved at åbne op for nye muligheder, herunder foldbare smartphones og wearables. Efterhånden som mobiltelefondesigns udvikler sig til at indeholde fleksible og rullbare skærme, er der en stigende efterspørgsel efter PCB'er, der kan følge med disse dynamiske skift. Behovet for fleksibilitet i design har presset mange kredsløbskortproducenter til at udvikle mere tilpasningsdygtige, holdbare PCB'er, der kan bøje og vride uden at kompromittere ydeevnen. Kort sagt ændrer evnen til at innovere med disse fleksible kort den måde, vi tænker på enhedsdesign.

Fleksibiliteten af disse PCB'er gør det muligt for dem at blive bøjet og formet til forskellige former, hvilket gør dem ideelle til den næste generation af smartphonedesigns. Ved at inkorporere fleksible PCB'er kan mange producenter producere letvægts, pladsbesparende enheder, der stadig tilbyder fremragende ydeevne.

Udover foldbare skærme bruges fleksible PCB'er i wearables, smartwatches og sundhedsovervågningsenheder, hvor traditionelle stive PCB'er simpelthen ikke passer. Ledende blæk og avancerede materialer bruges til at skabe fleksible kredsløb, der opretholder pålidelighed, selv i de mest kompakte og dynamiske miljøer.

Samsungs Galaxy Z Flip er et fremragende eksempel på, hvordan fleksible PCB'er skubber grænserne for smartphonedesign og leverer en højtydende enhed, der er både foldbar og holdbar.

Fleksible og Rigid-Flex Mobiltelefon-PCB'er til Næste Generations Enheder

På nutidens mobiltelefonmarked er fleksible og rigid-flex PCB'er ved at blive uundværlige for design af næste generations enheder. Med smartphones, wearables og foldbare skærme, der skubber grænserne for, hvad der er muligt med hensyn til formfaktor og ydeevne, stiger efterspørgslen efter fleksible telefon-PCB'er voldsomt. Disse avancerede teknologier giver designere mulighed for at skabe mindre, mere kompakte enheder uden at ofre holdbarhed eller funktionalitet.

Designteknikker for Foldbare Mobiltelefon-PCB'er

Design af foldbare mobiltelefon-PCB'er er ingen lille bedrift. Når vi udvikler disse enheder, skal vi løse flere unikke udfordringer, herunder hvordan man sikrer pålidelighed, når telefonen gentagne gange bøjes. Bøjnings- og foldefunktionen kræver PCB-designs, der er både holdbare og fleksible nok til at modstå gentagen brug uden at kompromittere de interne komponenters ydeevne.

En af de vigtigste designovervejelser for foldbare PCB'er er brugen af fleksible substrater. Materialer som polyimidfilm bruges almindeligvis på grund af deres evne til at modstå bøjning uden at miste ledningsevne eller signalintegritet. Derudover er flerlags fleksible PCB'er designet med specielle materialer, der giver bedre mekanisk stabilitet under bøjning. Integrationen af microvias og andre avancerede teknikker muliggør mindre, mere effektive designs, der stadig opfylder ydeevnestandarderne.

Eksempel: For en telefon som Samsung Galaxy Z Fold skal det fleksible PCB rumme bøjningsmekanismen uden at introducere kortslutninger eller signaltab. Dette opnås gennem omhyggelig lagstabling og materialevalg, hvilket sikrer, at det fleksible design stemmer overens med enhedens samlede ydeevnemål.

Pålidelighedstestning for Fleksible Telefon-PCB'er

Holdbarheden af fleksible PCB'er er en stor bekymring, især for foldbare telefoner, som oplever kontinuerlig bøjning og foldning. For at sikre, at disse kort ikke bukker under for presset, udsætter vi dem for nogle seriøse stresstests. Disse tests efterligner alt fra daglig bøjning til vilde temperaturændringer og endda fugt. Det er som at give dem en træning i fitnesscentret og sikre, at de forbliver hårde og pålidelige på lang sigt, uanset hvad der bliver kastet efter dem.

En almindelig test for fleksible telefon-PCB'er er bøjningstesten, som bøjer PCB'et for at simulere virkeligt brug. Målet er at vurdere, om PCB'et kan håndtere stress uden at revne, delaminere eller miste elektrisk funktionalitet. Udover mekanisk test anvendes også termiske cyklustests for at simulere, hvordan PCB'et vil reagere på ekstreme temperaturudsving, der kan opstå under daglig brug.

Ved at bestå disse tests kan et fleksibelt PCB certificeres som egnet til brug i højtydende mobile enheder som smartphones og wearables.

Fordele ved Rigid-Flex PCB'er i Kompakte Mobile Enheder

Rigid-flex PCB'er er en hybridløsning, der kombinerer de bedste funktioner fra både stive PCB'er og fleksible PCB'er. Disse kort har både stive og fleksible sektioner, hvilket giver mulighed for et mere kompakt og pålideligt design. Rigid-flex PCB'er er ideelle til kompakte mobile enheder, fordi de giver designere mulighed for at pakke mere funktionalitet ind i et mindre rum, hvilket er perfekt til moderne smartphones og bærbar teknologi.

Den primære fordel ved rigid-flex PCB'er ligger i deres pladsbesparende natur. Ved at inkorporere både fleksible og stive komponenter kan vi eliminere behovet for flere sammenkoblende ledninger og konnektorer. Dette reducerer ikke kun den samlede størrelse, men forbedrer også enhedens pålidelighed og ydeevne. Desuden bruges rigid-flex PCB'er ofte i multifunktionelle enheder som smartwatches og fitness-trackere, hvor pladsen er begrænset, men ydeevnen ikke kan kompromitteres.

Apples Apple Watch bruger rigid-flex PCB-teknologi til at maksimere udnyttelsen af begrænset plads, samtidig med at et højt niveau af pålidelighed og ydeevne opretholdes. Rigid-flex-designet gør det muligt for kortet at kurve rundt om enhedens formfaktor, samtidig med at stive sektioner opretholdes, hvor traditionelle forbindelser er nødvendige.

Din Førende Leverandør af Mobiltelefon-PCB'er fra Kina – JarnisTech!

Leder du efter mobiltelefon-PCB'er af topkvalitet? Så behøver du ikke lede længere! JarnisTech står som en af de største producent af printkort i Kina og tilbyder banebrydende løsninger til alle dine mobiltelefon-PCB-behov. Med over 20 års erfaring er vi blevet et betroet navn i branchen, der leverer innovative og pålidelige PCB'er til virksomheder over hele verden.

Hos JarnisTech er vi stolte af vores avancerede produktionsfaciliteter, hvor vi udnytter den nyeste teknologi og materialer til at skabe højtydende PCB'er, der imødekommer dine specifikke krav. Uanset om du udvikler en ny smartphone, designer en foldbar enhed eller arbejder på en innovativ solcelledrevet telefonoplader, har vi kapaciteterne til at føre din vision ud i livet.

1. Materialer af Høj Kvalitet for Overlegen Ydeevne

Vores mobiltelefon-PCB'er er konstrueret af epoxy-glasfiberkomposit (FR-4), kendt for sine ikke-ledende egenskaber og overlegne elektriske og mekaniske ydeevne. Disse holdbare materialer sikrer, at dine PCB'er holder tidens tand, selv i de mest krævende applikationer. Med flere lag lamineret sammen integrerer vores PCB'er komponenter på både top- og bundlagene, hvilket muliggør en højere kredsløbstæthed og mere sofistikerede designs.

2. Diverse Mobiltelefon-PCB-applikationer

Som en førende producent tilbyder vi et bredt udvalg af mobiltelefon-PCB-løsninger, herunder:

• Android Mobiltelefon-PCB'er – Understøtter Android-enheder med pålidelige kort af høj kvalitet designet til daglig brug.
• Mobiltelefon Oplader-PCB'er – Holdbare opladningskort, optimeret for både effektivitet og sikkerhed.
• Solcelle Telefon Oplader-PCB'er – Driver enheder med bæredygtig energi, ideel til miljøbevidste brugere.
• Foldbare Telefon-PCB'er – Med innovative designs til fleksible og foldbare telefoner, der sikrer, at avancerede funktioner fungerer problemfrit.

3. Hvorfor Vælge JarnisTech?

JarnisTech er ikke blot endnu en PCB-producent; vi er din partner til succes. Fra indledende omkostningsberegninger til produktionsmonitorering og kvalitetskontrol håndterer vi alle aspekter af fremstillingsprocessen for at sikre, at du modtager topkvalitetsprodukter til konkurrencedygtige priser.

Dokumenteret Ekspertise og Pålidelighed

Vi har opnået vores ry som en pålidelig PCB-leverandør ved konsekvent at levere produkter af høj kvalitet, der opfylder globale standarder. Uanset om du producerer smartphones eller skaber innovativt mobiltilbehør, kan du stole på JarnisTech til at levere holdbare, effektive og omkostningseffektive løsninger, der overgår forventningerne.

Klar til at gøre dit næste mobiltelefondesign til en succes? Kontakt os i dag og se, hvordan vi kan hjælpe med at strømline din PCB-produktion og samleproces!

Ofte Stillede Spørgsmål om Telefon-PCB'er

Hvad er et Telefon-PCB?

Et Telefon-PCB (Printed Circuit Board) er den centrale komponent, der forbinder og understøtter alle de elektroniske dele i en mobiltelefon, herunder processorer, sensorer og hukommelse.

Hvilke materialer bruges til Telefon-PCB'er?

De fleste telefon-PCB'er er lavet af FR-4 (epoxy glasfiber) på grund af dets stærke isolerende egenskaber og holdbarhed. Mere avancerede materialer som polyimid og PTFE bruges til fleksible og højfrekvente applikationer.

Hvilke typer Telefon-PCB'er findes der?

Almindelige typer omfatter enkeltlags-, dobbeltlags- og flerlags-PCB'er, med HDI- og rigid-flex-muligheder for avancerede designs.

Hvad er HDI i Telefon-PCB?

HDI (High-Density Interconnect) PCB'er bruger mikrovias og små vias til at understøtte mere komplekse designs, hvilket muliggør mindre og mere effektive kredsløb, der er essentielle for moderne, kompakte enheder.

Hvordan fremstilles Telefon-PCB'er?

Telefon-PCB'er produceres ved hjælp af lagdelte materialer, præcisions-ætsningsteknikker og loddeprocesser for at skabe kredsløb og forbindelser. Avancerede metoder som microvia-boring er også almindelige.

Hvad er levetiden for et Telefon-PCB?

Levetiden varierer, men med korrekt fremstilling og design kan Telefon-PCB'er holde i mange år, typisk i overensstemmelse med telefonens samlede holdbarhed.

Hvad er kvalitetskontrollens rolle i Telefon-PCB-produktion?

Kvalitetskontrol sikrer, at Telefon-PCB'er opfylder strenge standarder for elektrisk ydeevne, holdbarhed og sikkerhed, hvilket reducerer defekter i det endelige produkt og sikrer en pålidelig brugeroplevelse.
