Dybt Dyk i Mobil Opladning og USB-teknologi

I en verden, hvor mobiltelefoner og elektroniske enheder er blevet uundværlige, er forståelsen af den underliggende teknologi afgørende. Fra den hurtige opladning, vi forventer, til den sømløse dataoverførsel mellem enheder, hviler det hele på avancerede komponenter som printkort (PCB'er) og USB-standarder. Denne artikel vil udforske de fascinerende aspekter af batterioplader PCB-kort, USB Type-C PD-opladere og de alsidige USB PCB-kort, der er grundlaget for vores digitale hverdag.

" + "

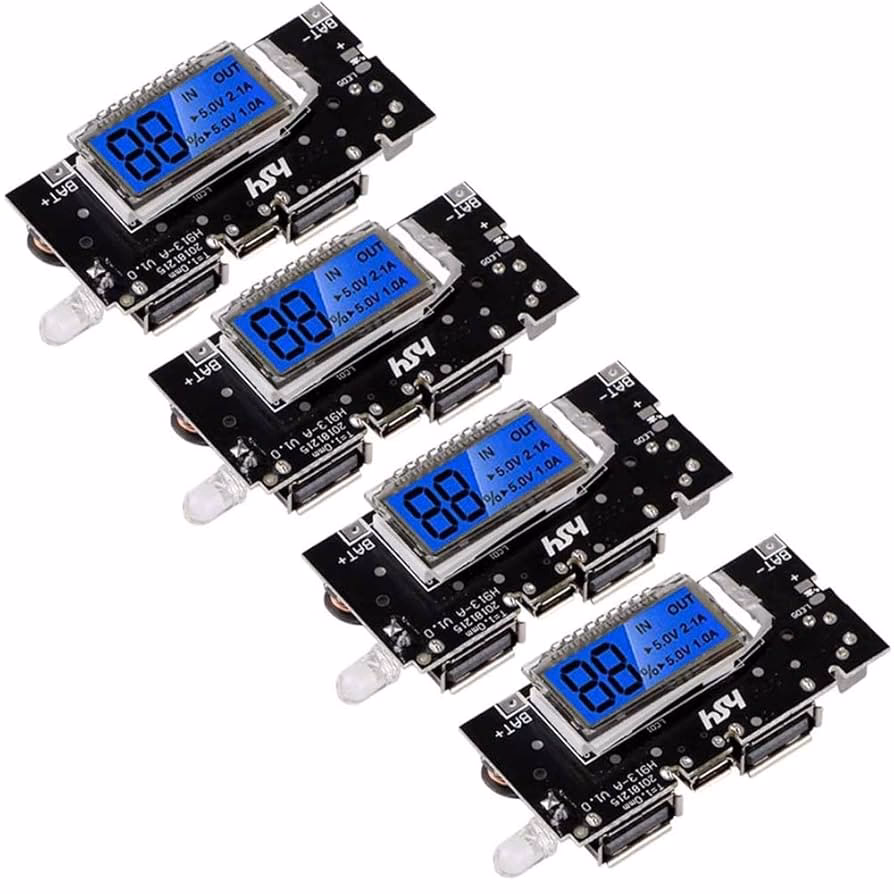

Batterioplader PCB-kort: Hjertet af Din Oplader

" + "

Et batterioplader PCB-kort er en central komponent i enhver moderne oplader. Disse kort er designet til at være nye og af høj kvalitet, hvilket sikrer en pålidelig og effektiv opladningsoplevelse. En af de primære kendetegn ved disse printkort er brugen af en ren kobbertråd i en fortykket PCB-konstruktion. Dette designvalg er ikke tilfældigt; det bidrager markant til kortets holdbarhed og giver det en lang levetid, selv ved hyppig brug. Evnen til at oplade både et batteri og det originale batteri samtidigt er en praktisk funktion, der understreger kortets alsidighed. Ydermere er en integreret mikro USB-interface en standardfunktion, der giver bred kompatibilitet med et væld af enheder, hvilket gør opladeren mere brugervenlig og tilpasningsdygtig i en verden af forskellige forbindelsesstandarder.

" + "

USB Type-C PD-opladere: Kraft og Effektivitet

" + "

USB Type-C med Power Delivery (PD) er blevet den nye standard for hurtig og effektiv opladning af en bred vifte af elektroniske enheder, fra smartphones til laptops. Men hvordan vælger man den rette PD-oplader i et marked fyldt med muligheder? Der er tre vigtige overvejelser, der kan guide dig til det bedste køb:

" + "

Tre Vigtige Overvejelser ved Valg af en PD-oplader:

" + "

" + "
1. Vælg et anerkendt mærke: Dette er det første og mest afgørende skridt. Produkter fra velrenommerede mærker er ofte blevet omfattende testet og brugt af et stort antal mennesker, hvilket giver en vis garanti for kvalitet og ydeevne. Disse mærker tilbyder typisk også omfattende eftersalgsservice, så du ikke behøver at bekymre dig om beskadigede produkter eller garantiproblemer. En solid producent sikrer, at du får et produkt, der lever op til forventningerne og er sikkert at bruge.

" + "

2. Kontroller udgangseffekten: Udgangseffekten er afgørende. Forskellige elektroniske enheder har specifikke strømkrav, der skal overholdes for optimal og sikker opladning. En oplader med for lav effekt vil oplade langsomt eller slet ikke, mens en oplader med for høj effekt potentielt kan beskadige enheden (selvom de fleste moderne enheder har indbyggede beskyttelsesmekanismer). Tjek altid din enheds specifikationer, før du køber en PD-oplader, for at sikre, at den matcher den nødvendige effekt.

" + "

3. Overvej pris og størrelse: Endelig er det vigtigt at gennemgå opladerens pris og fysiske størrelse for at sikre, at den passer inden for dit budget og dine praktiske behov. PD-opladere kommer i mange forskellige størrelser og prisklasser, og det er vigtigt at finde en balance mellem ydelse, portabilitet og økonomi. En mindre oplader er ideel til rejser, mens en større model måske tilbyder flere porte eller højere samlet effekt. Når alle disse betingelser er opfyldt, har du valgt en passende PD-oplader, der vil tjene dig godt.

" + "

" + "

USB PCB-kort: Den Usynlige Motor Bag Konnektivitet

" + "

Vi glemmer ofte, hvor meget teknologiske fremskridt har bidraget til vores eksistens. Et kort tilbageblik er nyttigt for at værdsætte disse udviklinger, som vi har til rådighed. USB er en af sådanne udviklinger. USB-verdenen er et stort græsareal af grænseflader. Den har leveret løsninger til deling af filer, overførsel af data, billeder og programmer. Desuden er det en grænseflade mellem USB og forskellige computer-, elektronik- og kommunikationsenheder. Den er vokset over tid som en teknologi, der er blevet sædvanlig for både opgaver og underholdningsenheder.

" + "

Der findes forskellige typer stik, der bevæger sig rundt på PCB-produktionsområdet. De viser de midler, hvormed strøm og data overføres som input til produktion af nye outputs. Disse grænseflader findes i to køn, han- og hunkøn. Denne artikel vil udforske PCB USB, USB PCB-stik, USB C PCB, USB-kredsløbskort og mere.

" + "

Hvad er PCB USB?

" + "

Forkortelsen USB står for Universal Serial Bus. Dette er dybest set en snap-in enhed, der fungerer som en grænseflade mellem PCB'et og dets underenheder. Dets ekspansion har været enorm, og dets dominans er tydeligt mærkbar i den teknologiske verden. Dets relevans og bidrag til verdensøkonomien i dag er også betydelig.

" + "

Det er selvforsynende uden afhængighed af nogen enhed for at køre, eller behov for at oplade for strøm før brug. Dets effektivitet har hjulpet virksomheder og selskaber med at overføre dokumentmapper med relativ lethed. PCB USB er et eftertragtet stik, der findes i forskellige elektroniske enheder. De omfatter computere, mobiltelefoner, pen-drev, printere og mange flere. Det hjælper med at initiere forbindelser med enheder. USB-forbindelsesstriben er også fastgjort på PCB'et, hvilket danner en forbindelse mellem begge.

" + "

Dette kan opnås ved en simpel tilslutning til USB-porten. USB-porten er den grænseflade, der forbinder computeren og andre elektroniske gadgets. Porten tillader forbindelse med USB-enheder for at sende computerdata via ledninger. Desuden kan elektrisk strøm gå gennem ledningen til enheder, der har brug for sådan. Der er to hovedtyper af PCB USB; de er kablet og trådløs USB-forbindelse. Således bruger den kablede type ledningen og USB-portene, mens den trådløse bruger radiofrekvens.

" + "

Brugen af PCB USB-enheden overstiger langt de almindelige funktioner, der kommer til at tænke på. Den tjener forskellige formål, herunder følgende:

" + "

" + "
• Låsning og oplåsning af computerenheder.

" + "

• Harmonisering af dokumenter gennem mekaniseret proces.

" + "

• Sikkerhedskopiering af mapper til fremtidig brug.

" + "

• Kørsel af programmer, der forbinder til trådløst netværk.

" + "

" + "

For at nyde hurtig adgang til mapper samt effektiv dataoverførsel er USB-flashdrevet en perfekt pasform.

" + "

Micro USB PCB-stik

" + "

Micro USB PCB er et mini-design af USB-forbindelse, opfundet til at forbinde faste og mobile enheder. Det har USB'ens minimale fodaftryk og giver en betydelig reduktion af PCB-plads for en række handy enheder. Micro USB PCB afløser størstedelen af Mini USB-elektriske punkter og stik, der er i brug i dag. Dets design understøtter den nuværende USB On-The-Go (OTG) tilføjelse og tillader mobil affinitet. Også andre kompakte enheder kan interagere direkte med hinanden uden en vært (PC).

" + "

Forbindelse med PCB'et sker via mikro USB-kablet. Det er den mindste type USB-kabel. Desuden har det to forbindelsesmuligheder og en 3.0 USB-standard. Det giver en nem måde at forbinde forskellige gadgets på, og tilslutte en elektrisk oplader. Derudover er mikro USB-kabler praktiske enheder, der bruges til at erstatte Mini USB-forbindelsesporte på grund af størrelse eller effektivitet. Ligeledes giver USB-kablerne en lige så god ydeevne som forventet fra et universelt USB-kabel.

" + "

USB PCB-kortets Design og Udfordringer

" + "

USB PCB-kortet er centrum for USB-tilslutningsgrænsefladeenhederne på grund af dets populære anvendelse. Det hjælper med at transmittere data hurtigt på en så effektiv måde. Forskellige mærker af USB 2.0 er på markedet, men brugen af dets applikation bliver vanskelig. Dette skyldes en række udfordringer, som USB-designet udgør efter montering af PCB'et.

" + "

At designe et PCB, der opfylder USB 2.0-kravene, er meget vigtigt for det designede mærkes integritet. USB-kompaktheden forklarer relæet af de elektriske signaler via forskellige linjer (D+, D-). For at USB-gadget'en kan fungere maksimalt, skal de designede karakteristiske linjer stemme overens med vejledende regler.

" + "

Ved fastgørelse af elementerne på PCB'et skal de karakteristiske linjer være så korte som muligt. Planlæg de karakteristiske linjer først, så de ikke overstiger to vias. Vias forbedrer linjernes parasitære induktor, hvilket igen påvirker signalstyrken. USB 2.0-enheden bruger tre typer hastigheder. De perifere gadgets, der inkluderer tastaturer og mus, er lavhastighedsgadgets. De kører med en hastighed på 1,5 Mbit/s til overførsel af data, hvorimod højhastighedsgadgets overfører data med en hastighed på 12 Mbit/s. Disse højhastigheds-USB'er bruges altid af gadgets, der bruger harddiske. For at opnå fuld hastighedsdrift fra højhastighedsgadgets er identifikation med værten afgørende.

" + "

USB PCB-stik: Udviklingen af Forbindelser

" + "

At forbinde computere og andre enheder for år tilbage var vanskeligt. Computere og andre perifere enheder kunne kun forbindes via parallel- og serielle porte for at overføre data. Desuden tjente separate porte forskellige perifere enheder, der omfattede mus, printere, tastaturer og joysticks. Forbindelser ville ikke have været mulige uden acceleratorkort og tilpasset software. Dette tilbageslag fortsatte i en periode, indtil en overlegen teknologi opstod. Således opfindelsen af USB. Dette bragte lettelse og effektivitet ved udførelse af computerrelaterede såvel som digitale opgaver. Det blev det mest acceptable stik på grund af dets funktion som et plug-in samt en afspilningsenhed.

" + "

USB PCB-stikket findes i dobbelte overflader, som er værten og periferien. De har relaterede ligheder i komponentdesign for at opfylde deres produktionshensigt.

" + "

PCB USB Designkomponenter

" + "

USB PCB-designkomponenterne er som følger:

" + "

" + "
• Afskærmning: Dette er en vigtig komponent i USB PCB-designet. Den tjener som en beskyttelse for at bevare signaldelen i et højt elektrisk støjmiljø. Udsættelse af stikket for et højt støjmæssigt miljø kan forårsage skade.

" + "

• Stærke strømforbindelser: Dette er et design, der tillader strømstifter på USB-stikket. Det tillader forbindelse udført forud for dataledningerne. Dette hjælper med at undgå at forsyne enheden med strøm over datalinjerne, hvilket kan være farligt for USB'en.

" + "

• Polarisering: De fleste stik gennemgår en enkelt orientering. Det indebærer, at hvis et stik indsættes forkert i enheder, kan det føre til potentiel skade på enheden.

" + "

• Trækaflastning: For at reducere den spænding, der lægges på stikket, bliver trækaflastningen afgørende. Det er en plastikbelægning på USB'en for at forhindre spænding på ledningen, hvilket kan beskadige den elektriske forbindelse.

" + "

• Fire kontakter: USB-designet leveres med mindst fire kontakter. Selvom nogle designs bærer op til fem kontakter og mere, såsom en 3.0+ USB-stik. Disse kontakter tjener som strømmen, dobbelte datalinjer (D+ og D-) samt jord. USB'en kan overføre 5V, som kan stige til 500mA.

" + "

" + "

Typer af USB PCB-stik

" + "

Der findes forskellige typer USB PCB-stik. De passer perfekt til forskellige slags applikationer. Følgende USB PCB-stik er dog de populære typer, der er tilgængelige:

" + "

" + "
• De vertikale gennemgående hulstik: Dette er hunkønstyperne af PCB. De består af trinvise plastikstik produceret i 3, 2 og 4 rækker med en specifik kontaktplads på 0,050. Disse stik har en opretstående orientering i samme form som en opretstående monteringsprop. Desuden går dens stop gennem de coatede gennemgående huller på PCB'et, før den fastgøres. Det opretstående gennemgående hulstik præsenterer et slankt spor til pladsbegrænsede applikationer.

" + "

• Topmonterede stik: Disse typer forbindelsesstrimler er knyttet til det øverste lag af PCB'et ved hjælp af aftrækkerledningen. Det er bedst til mekaniske enheder, der er udsat for risikoen forbundet med vibrationer og faldende genstande.

" + "

• Midtmonterede stik: Som navnet antyder, har midtmonteringsstikket sin plads midt på PCB'et. Dette er de typer, der opfylder de elektroniske krav til lavprofil slutbrugere. De er praktiske muligheder, når bekymringer omgiver højden over bunden af PCB'et.

" + "

• Bundmonterede stik: Disse stik er på undersiden af PCB'et. De kan forbinde to PCB'er side om side ved hjælp af forbindelserne mellem applikationerne, der passerer over PCB'et. Hullerne på bundoverfladens layout, som passerer over header-stifterne som forbindelsen.

" + "

" + "

USB-C PCB: Den Næste Generation

" + "

Siden innovationen af USB er der opnået forskellige succeser. De teknologiske fremskridt, det har medført, strækker sig over alle områder. Teknologi udvikler sig ofte, og derfor er opgraderinger af tidligt designede stik afgørende. Nye gadgets rammer en position, hvor eksisterende USB-stik har brug for opgradering. Den store størrelse og indre støjbegrænsning inden for standard A og standard B USB er et eksempel på sådanne tilbageslag.

" + "

For at korrigere de udviklende behov for enhederne opstod den nye specifikation af USB-C PCB, uden at de tidligere specifikationer mistede deres driftsfordele som en enhed. USB C PCB-designet som et stik har vundet accept på tværs af elektroniske enheder. De kan levere strøm såvel som sende data. Det har en omvendbar kapacitet, og dets ydeevne er hurtigere end de tidligere designede. Et typisk USB-C-stik kan generere en effekt på 2,5 watt, mens det også viser en forbedret, tyndere figur. Kvalitetsstandarden, der forklarer USB C PCB-stikket, stikkontakten og ledningen, er som følger:

" + "

" + "
• Det tillader nuværende og eksisterende anker- og enhedsopsætningsagent, hvor design, størrelse og stilarter er parametre.

" + "

• Forøger brugen af let tilsluttede USB-gadgets med henblik på at reducere brugernes frustration.

" + "

• Det fungerer med den eksisterende USB-forbindelse uden afbrydelse.

" + "

" + "

Hvorfor vælge et USB-C stik til dit PCB-design?

" + "

Der er forskellige grunde til, at USB-C PCB-stikket er det mest egnede til PCB-designet. De er som følger:

" + "

" + "
• Det forbedrer effektiv kompatibilitet for hurtig kvalitetsopladning.

" + "

• Har en holdbarhedsfordel i forhold til mikro USB-B-typen af stik på grund af dets designmåde.

" + "

• Det har højere strøm- og spændingsbæreevne.

" + "

• USB-C-stikket er det mest foretrukne af forskellige gadgets.

" + "

" + "

USB-kredsløbskortets opbygning og udfordringer

" + "

USB er et certificeret integreringssystem mellem computeren og andre gadgets. Det er en enhed, der beskæftiger sig med en vært (PC) og oftest andre gadgets (periferi). Desuden bruger det en fysisk grænseflade, der består af fire beskyttede kabler. Hvert kabel repræsenterer en pin.

" + "

" + "
• Den første pin, kaldet V BUS, er strømforbindelsespunktet for andre gadgets. Den leverer basisstrøm fra USB-værten på +5V.

" + "

• Den anden pin fungerer som den neutrale datastation, kaldet D- (DM).

" + "

• Den tredje pin er den direkte modsætning af D- (DM). Den fungerer som parret, der overfører data. Desuden er det den primære energikilde, kaldet D+ (DM).

" + "

• Den fjerde pin er jordforbindelsen (GND).

" + "

" + "

Kredsløbskortet er en flad overlay designet af et dielektrisk materiale. Det har et integreret kredsløb dækket med kobber enten på det ydre eller indre lag. Kortet kan være så beskedent som at have to coatede lag, og det kan være så komplekst som at have flere lag. Ved design af et layout, der forbinder USB'en til PCB'et, står man over for forskellige udfordringer. Koblingen af USB-grænsefladen skal være præcis for at den kan fungere perfekt.

" + "

De dominerende udfordringer omfatter strøm, arrangement og interferensproblemer. Fejl i layoutet vil give resulterende problemer og brud.

" + "

Almindelige udfordringer i USB-kredsløbskortdesign

" + "

For at udvikle et USB-kredsløbskort, der er fejlfrit, er forebyggende foranstaltninger til kontrol meget vigtige:

" + "

" + "
• For at levere et USB-kredsløbskort, der har signalintegritet, skal DM og DP (D+) dække den samme afstand. En forskel i dækning af en af disse to pins vil påvirke signaltiming. Således bliver datafejl uundgåelige. En detaljeret balancekontrol af datasporingen i afstand og rækkevidde er meget vigtig.

" + "

• Effektiv modstand af det elektriske kredsløb mod vekselstrøm er en anden udfordring. Sporingen af DP og DM på PCB'et skal matche for at reducere bølge refleksion. Mønsteret af den nuværende PCB-opsætningssoftware kan lede både DM- og DP-signalerne sammen. Designet skal være så lille i afstand som muligt.

" + "

• Tilstrækkelig omhu er vigtig for at undgå tilføjelse af stubber. Oftest under processen med at indsætte basisstrømdioder har producenter en tendens til at tilføje stubben. Dens resulterende effekt vil være at reducere databølgestyrken. Desuden bør signaler for DM og DP konsekvent passere gennem USB-jordplanet. Dette vil hjælpe med at skære risikoen for splittelser under DM- og DP-planen.

" + "

• Valg af et passende strømarrangement under USB-koblingsdesign er en nøgle. Producenter skal således overveje, hvordan strøm vil komme ind i USB-integreret kredsløb.

" + "

" + "

Sammenligning af USB-standarder

" + "

For at give et klarere overblik over udviklingen og forskellene mellem de forskellige USB-standarder, har vi samlet en sammenligningstabel baseret på de oplysninger, der er diskuteret i artiklen:

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

Funktion	USB 2.0 (Generel)	Micro USB	USB-C
Hastighed (Mbit/s)	Lav: 1.5, Høj: 12	Typisk USB 2.0 hastigheder	Hurtigere end tidligere standarder
Størrelse/Formfaktor	Standard A/B (større)	Mini design, lille fodaftryk	Tyndere, kompakt
Vendbarhed	Nej	Nej	Ja (omvendbar)
Strømforsyning	5V op til 500mA	5V op til 500mA (afh. af standard)	Op til 2.5W (typisk), højere spænding/strømkapacitet (med PD)
Anvendelse	Computere, printere, tastaturer, mus	Mobile enheder, små gadgets	Smartphones, laptops, tablets, mange nye enheder
Holdbarhed	Standard	Mindre holdbar end USB-C	Forbedret holdbarhed

" + "

Ofte Stillede Spørgsmål om Opladning og USB-teknologi

" + "

" + "

Hvad er et batterioplader PCB-kort?

" + "

Et batterioplader PCB-kort er et printkort, der er kernen i moderne opladere. Det er typisk lavet med fortykket PCB og ren kobbertråd for lang levetid og kan oplade både et batteri og det originale batteri samtidigt. Det har ofte en integreret mikro USB-interface.

" + "

Hvordan vælger jeg en god USB PD-oplader?

" + "

Du bør vælge et anerkendt mærke for at sikre kvalitet og eftersalgsservice. Kontroller opladerens udgangseffekt, så den matcher din enheds specifikationer. Overvej også pris og størrelse for at finde en oplader, der passer til dit budget og dine praktiske behov.

" + "

Hvad betyder Universal Serial Bus (USB) grundlæggende?

" + "

USB er en standardiseret grænseflade, der muliggør deling af filer, overførsel af data, billeder og programmer mellem computere, elektronik og kommunikationsenheder. Det fungerer som et plug-and-play-system, der har revolutioneret, hvordan enheder forbindes.

" + "

Hvad er forskellen på kablet og trådløs USB?

" + "

Kablet USB bruger fysiske ledninger og porte til dataoverførsel og strømforsyning. Trådløs USB bruger radiofrekvenser til at etablere forbindelse og overføre data uden brug af fysiske kabler.

" + "

Hvorfor er USB-C blevet så populært?

" + "

USB-C er populært på grund af dets vendbare design, højere dataoverførselshastigheder, øgede strømleveringskapacitet (Power Delivery), forbedret holdbarhed i forhold til ældre standarder som mikro USB-B, og dets alsidighed til at forbinde en bred vifte af enheder.

" + "

Hvilke udfordringer er der ved design af USB-kredsløbskort?

" + "

Udfordringer inkluderer at opretholde signalintegritet ved at sikre, at datalinjer (D+ og D-) er ens i længde og rækkevidde, at matche impedans for at reducere signalrefleksion, at undgå stubber, der kan reducere signalstyrke, og at sikre et passende strømarrangement for at forhindre skader.

" + "

" + "

Konklusion

" + "

De roller, som USB PCB'er spiller, er betydelige. De spiller en afgørende rolle i at fremme teknologien. Deres bidrag omfatter således effektivitet, stabilitet, innovation og meget mere, både til den digitale og den elektroniske verden. Denne artikel har fremhævet nogle udfordringer og løsninger til design af et kvalitets-USB PCB, og givet indsigt i, hvordan disse små, men mægtige komponenter og standarder er fundamentale for den måde, vi interagerer med vores mobile enheder og den bredere elektroniske verden på.
