Radiobølgers Udbredelse: En Dybdegående Guide

Radiobølger er en fundamental del af vores moderne kommunikationsinfrastruktur. Fra broadcast-radio og tv til mobiltelefoner og Wi-Fi, alt sammen afhænger af disse usynlige elektromagnetiske bølger, der rejser gennem luften og rummet. Men hvordan bevæger disse bølger sig præcist, og hvad påvirker deres rækkevidde og styrke? Dette er kernen i studiet af radiobølgeudbredelse, et emne der har fascineret radioamatører, ingeniører og entusiaster i årtier. Denne artikel vil udforske de grundlæggende principper bag radiobølgeudbredelse, de forskellige udbredelsestyper, og hvordan faktorer som Jordens atmosfære og solaktivitet spiller en afgørende rolle.

Hvad er Radiobølger?

Radiobølger er en form for elektromagnetisk stråling, ligesom synligt lys, røntgenstråler og mikrobølger. De karakteriseres ved deres frekvens og bølgelængde, som er omvendt proportionale. En højere frekvens betyder en kortere bølgelængde og omvendt. Forholdet kan beregnes med følgende formler:

• Frekvens (MHz) = 300 / Bølgelængde (m)
• Bølgelængde (m) = 300 / Frekvens (MHz)

Det elektromagnetiske spektrum er bredt, og forskellige frekvensbånd har forskellige egenskaber. Her er en oversigt over de mest almindelige bånd inden for kommunikation:

LF-bølger kan trænge igennem tætte materialer og følger Jordens krumning, hvilket gør dem ideelle til langdistance jordbølgekommunikation. Højere frekvenser har sværere ved at trænge igennem materialer og følger ikke Jordens krumning i samme grad.

Jordens Atmosfære og Dens Indflydelse

Jordens atmosfære spiller en kritisk rolle i radiobølgeudbredelse. Atmosfæren er opdelt i flere lag, hvoraf nogle har større indflydelse end andre:

• Troposfæren: Den laveste del af atmosfæren, hvor vejret foregår. Kun de øverste dele af tordenvejrsskyer når op i denne højde. Troposfæren har begrænset indflydelse på HF-udbredelse, men kan forlænge 'jordbølge' udbredelse, især på kortere HF-bølgelængder.
• Stratosfæren: Påvirker ikke HF-udbredelse væsentligt. Indeholder ozonlaget.
• Mesosfæren: Indeholder D-laget, den nederste del af ionosfæren, som absorberer HF-radiobølger, især under 10 MHz.
• Ionosfæren: Et afgørende lag for HF-udbredelse. Dannet af ultraviolet solstråling, der skaber ioner. Ionosfæren består af E-, F1- og F2-lagene, som kan reflektere eller bøje radiobølger tilbage til Jorden.

Troposfærisk Udbredelse

Nogle gange kan radiobølger rejse længere end teoretisk muligt via jordbølger. Dette skyldes troposfæriske forhold, især inversioner. En inversion opstår, når et lag kold, tæt luft ligger under et lag varm, tør luft. Denne temperaturgradient kan bryde radiobølger i VHF- og UHF-båndene. Når der er flere inversioner, kan radiobølger blive fanget mellem dem, ligesom i en tunnel, hvilket kaldes troposfærisk ducting. Dette kan tillade ekstremt langdistancekommunikation på disse frekvenser.

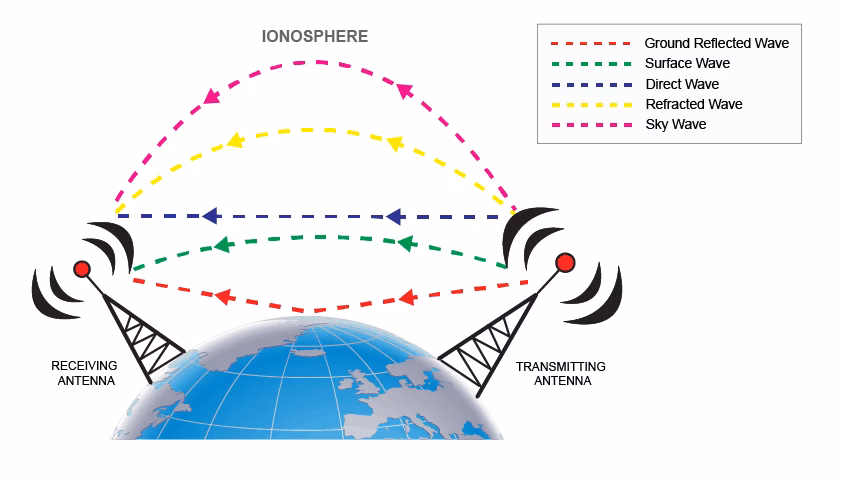

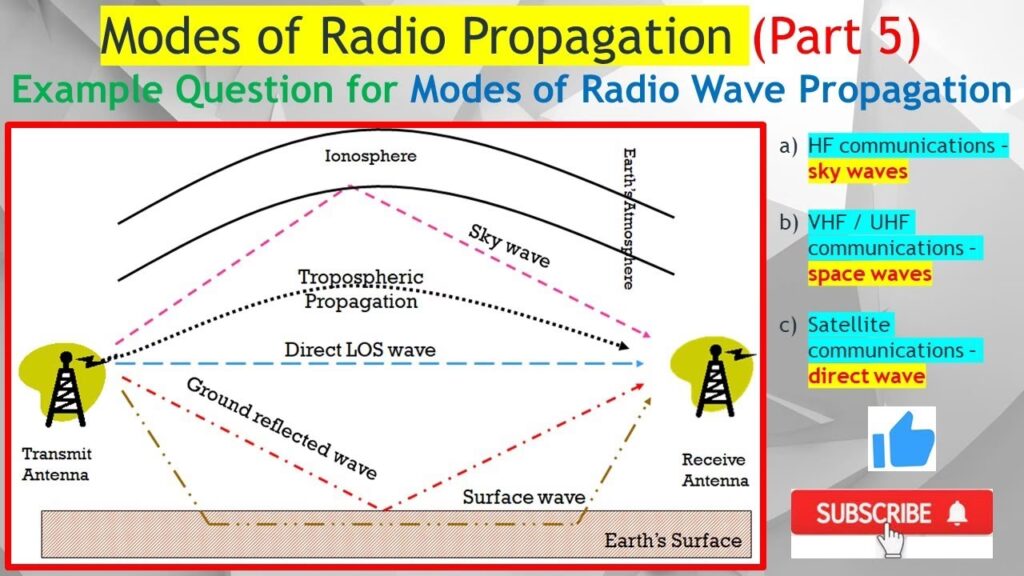

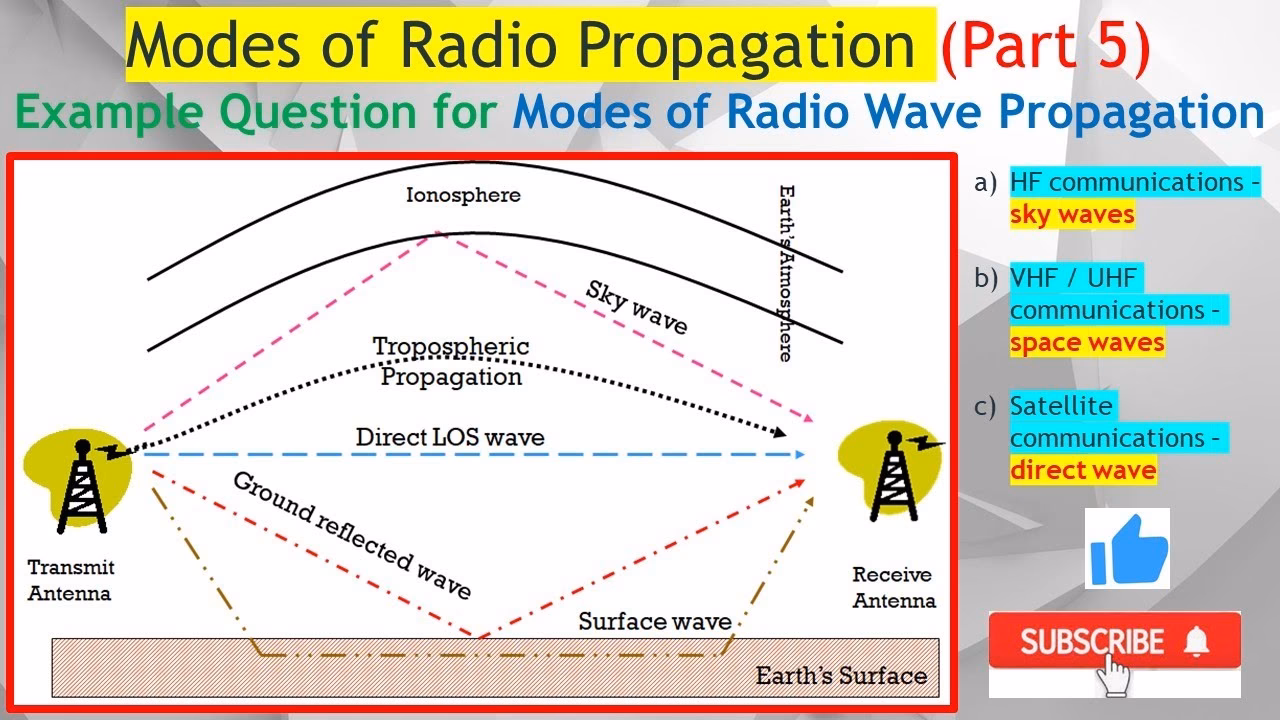

Typer af Radiobølgeudbredelse

Der er primært tre måder, hvorpå radiobølger udbreder sig:

1. Jordbølger (Ground Waves)

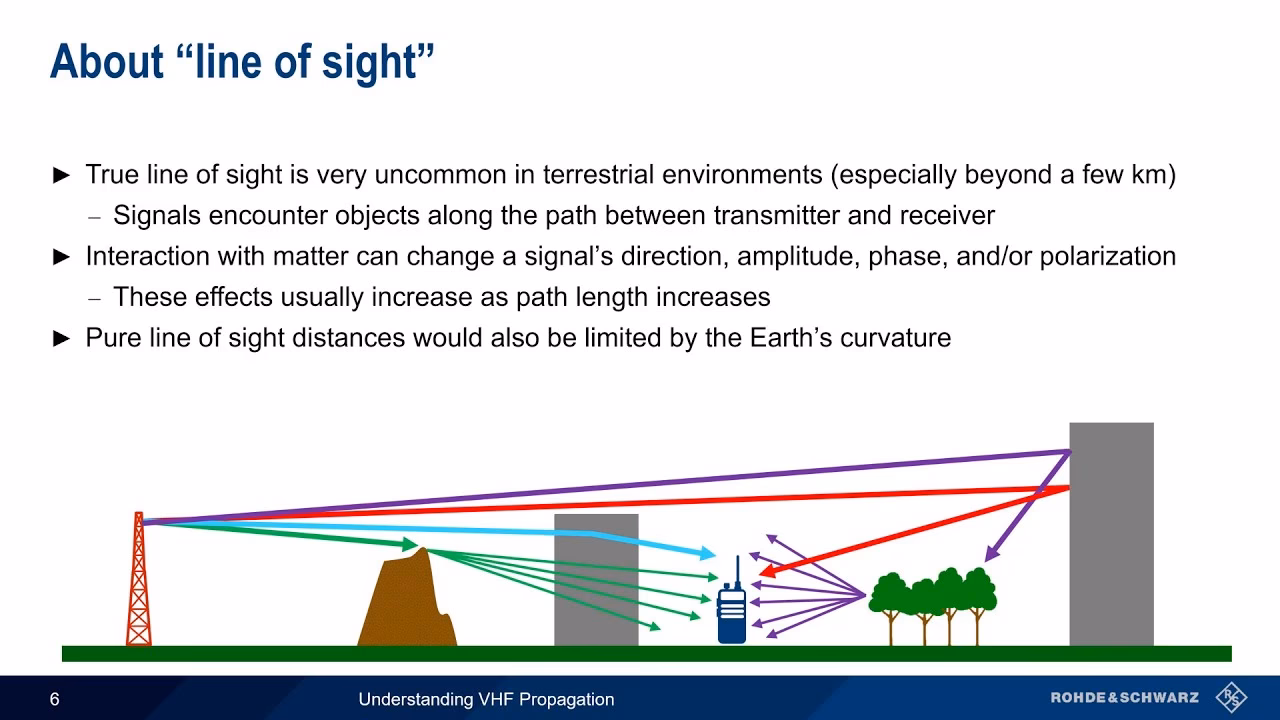

Jordbølger følger Jordens overflade. Deres rækkevidde afhænger af antennens højde og terrænet. Vandoverflader reflekterer bølgerne bedre end land, især bjergrige områder. Når jordbølgen ikke længere kan følge Jordens krumning, bevæger den sig opad mod himlen.

2. Troposfæriske Skybølger (Tropospheric Skywaves)

Dette er en form for udbredelse, hvor radiobølger påvirkes af atmosfæriske forhold i troposfæren, som beskrevet ovenfor. Det kan forlænge rækkevidden betydeligt, især på VHF- og UHF-båndene.

3. Ionosfæriske Skybølger (Ionospheric Skywaves)

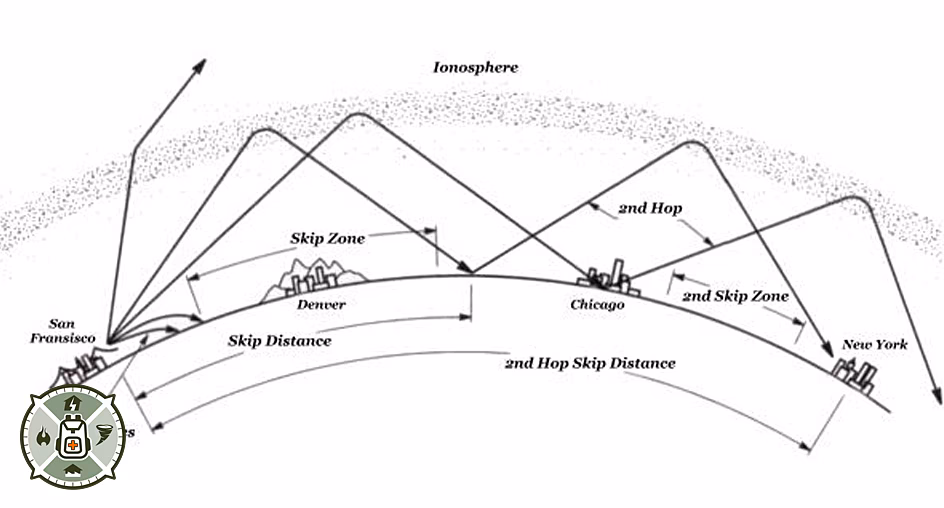

Dette er den mest almindelige metode til langdistancekommunikation på HF-båndene. Radiobølger sendes op mod ionosfæren, hvor de reflekteres tilbage til Jorden. Dette kaldes et 'hop'. Hvis vinklen er korrekt, kan bølgen reflekteres igen fra Jorden op til ionosfæren, og så videre. Denne proces med flere refleksioner kaldes multi-hop propagation.

Ionosfæren: Det Globale Spejl

Ionosfæren, der strækker sig fra omkring 60 km til over 1000 km højde, er afgørende for HF-kommunikation. Den er opdelt i flere lag:

• D-lag: Eksisterer primært om dagen og absorberer HF-radiobølger, især under 4-5 MHz. Forsvinder hurtigt ved solnedgang.
• E-lag: Reflekterer bølger op til 5 MHz. For svagere til at reflektere højere frekvenser, men absorberer dem mindre end D-laget.
• F1-lag: Reflekterer bølger op til 10 MHz.
• F2-lag: Det vigtigste lag for langdistance HF-kommunikation. Kan reflektere bølger op til 50 MHz og endda højere (MUF - Maximum Usable Frequency). F2-laget er stærkere om vinteren end om sommeren. Om natten smelter F1- og F2-lagene sammen til et enkelt F-lag.

Den maksimale frekvens, som ionosfæren kan reflektere, kaldes MUF (Maximum Usable Frequency). MUF varierer afhængigt af tidspunktet på dagen, årstiden og solaktiviteten.

Solens Indflydelse på Udbredelse

Solaktivitet er en af de mest betydningsfulde faktorer, der påvirker ionosfæren og dermed radiobølgeudbredelse:

• Solpletter og Solflux: Solpletter er områder med intens magnetisk aktivitet på Solen, som udsender ultraviolet og røntgenstråling. Solflux, målt ved 2800 MHz, er et mål for denne stråling. Højere solflux fører til øget ionisering i ionosfæren, hvilket generelt forbedrer HF-udbredelsen og hæver MUF.
• Solvind: En konstant strøm af ladede partikler fra Solen.
• Jordens Geomagnetiske Felt (EGF): Beskytter Jorden mod solstorme. Et stabilt EGF giver en stabil ionosfære og højere MUF.
• Soludbrud (Solar Flares): Pludselige udbrud af intens stråling fra Solen, der kan forårsage radioblackouts på grund af øget absorption i D-laget. De kan dog også kortvarigt intensivere ioniseringen i F2-laget.
• Koronale Masseudstødninger (CMEs): Store udkast af ladede partikler fra Solens korona, der kan forstyrre EGF og forårsage geomagnetiske storme.
• 27-dages cyklus: Solens rotation på 27 dage betyder, at aktive solpletter kan vende tilbage til samme position.
• Solpletcyklus: Solaktiviteten følger en ca. 11-årig cyklus med perioder med høj og lav aktivitet.
• Årstider: Påvirker også udbredelsen, da sommerens længere og mere intense sollys styrker D-laget, mens F2-lagets ioner har tendens til at opløses hurtigere. Vinteren giver generelt højere MUF.

Særlige Udbredelsestyper

Udover de almindelige udbredelsestyper findes der også mere usædvanlige og spektakulære fænomener:

• Sporadisk-E (Es): Korte, intense udbredelsesperioder, typisk om sommeren og vinteren, der tillader kommunikation over afstande på 500-1800 km, selv på VHF-båndene. Årsagen er stadig ukendt, men det menes at være relateret til lokale ioniseringskoncentrationer.
• Backscatter: Radiobølger, der reflekteres tilbage fra Jorden efter et første hop mod ionosfæren. Giver en karakteristisk lyd og muliggør kommunikation inden for den såkaldte 'blinde zone'.
• Aurora: Forårsaget af ladede partikler fra Solen, der kolliderer med atmosfærens gasser i polarområderne, hvilket skaber nordlys. Aurora-zoner kan reflektere radiobølger op til UHF-båndene og er meget intense, men ofte ustabile.
• Meteor Scatter: Ioniserede spor efter meteorer, der brænder op i atmosfæren, kan kortvarigt reflektere radiobølger op til 500 MHz. Mest aktiv under meteorregn.
• Trans-ækvatorial Udbredelse (TEP): Speciel udbredelse nær den magnetiske ækvator, hvor ionosfæren strækker sig usædvanligt højt op, hvilket muliggør ekstremt lange enkelt-hop afstande, endda ind i VHF-området.
• Field Aligned Irregularities (FAI): Uforudsigelige, lokale koncentrationer af ioner, der kan skabe kortvarige åbninger med meget høje MUF'er, op til 200 MHz.

Opsummering

Radiobølgeudbredelse er et komplekst, men fascinerende felt. Forståelse af de forskellige udbredelsestyper, ionosfærens lag og solens indflydelse er nøglen til at forudsige og udnytte radiobølger optimalt. Uanset om du er radioamatør, professionel inden for telekommunikation eller blot nysgerrig, giver kendskab til disse principper en dybere indsigt i den teknologi, der forbinder os globalt.

Ofte Stillede Spørgsmål

Hvad er hovedforskellen mellem jordbølger og skybølger?

Jordbølger følger Jordens overflade, mens skybølger reflekteres fra ionosfæren eller påvirkes af atmosfæriske forhold.

Hvordan påvirker solpletter radioforbindelser?

Solpletter øger solstrålingen, hvilket ioniserer ionosfæren og generelt forbedrer HF-udbredelsen ved at hæve den maksimale anvendelige frekvens (MUF).

Hvilket lag i ionosfæren er vigtigst for langdistance HF-kommunikation?

F2-laget er det vigtigste, da det kan reflektere radiobølger over meget lange afstande.

Hvad er 'multi-hop propagation'?

Det er processen, hvor radiobølger reflekteres flere gange mellem Jorden og ionosfæren for at dække meget store afstande.

Kan radiobølger rejse gennem Jorden?

Meget lave frekvenser (VLF) kan trænge ind i Jorden i et vist omfang, hvilket bruges af f.eks. ubåde. Højere frekvenser kan ikke trænge dybt ind i Jorden.
