Behøver Du en Ekstern Mobilantenne? Indblik i Teknikken

I en verden, hvor mobiltelefonen er blevet en uundværlig del af vores hverdag, forventer vi konstant og pålidelig forbindelse. Men mange oplever udfordringer med dårlig mobildækning, især indendørs. Signalforstyrrelser kan føre til afbrudte opkald, langsomt internet og frustrerende brugsoplevelser. Dette rejser spørgsmålet: Har du brug for en ekstern mobilantenne? Svaret er ofte ja, især hvis du bor eller arbejder i områder med svag dækning, eller hvis bygningsmaterialer blokerer signalet effektivt. Men hvad ligger der bag disse udfordringer, og hvordan fungerer antenneteknologien i vores smartphones egentlig?

Hvorfor en Ekstern Mobilantenne Kan Være Nødvendig

Radioteknologien i mobiltelefoner – hvad enten det er LTE (4G), UMTS (3G) eller det klassiske GSM – står over for sine egne unikke udfordringer. De høje frekvenser, der anvendes i disse teknologier, er særligt følsomme over for fysiske forhindringer. Vægge, især tykke betonvægge, og coatede glasvinduer har en meget høj dæmpningseffekt på mobiltelefonens signaler. Dette betyder, at signalstyrken mindskes betydeligt, når den passerer gennem sådanne materialer. Resultatet er ofte dårlig og ustabil modtagelse inde i bygninger.

Forestil dig et mobilnetværkssignal som en bølge, der skal bevæge sig fra en sendemast til din telefon. Hver gang denne bølge møder en forhindring som en ydermur eller et vindue, mister den energi. Jo flere forhindringer, og jo tættere eller mere reflekterende materialerne er, desto mere energi taber signalet. I moderne bygninger, hvor energieffektivitet ofte indebærer brug af isolerende materialer og særlige glasbelægninger, kan dette problem forstærkes. Dette er en af hovedårsagerne til, at selv i byområder med god udendørs dækning kan signalet være elendigt indendørs.

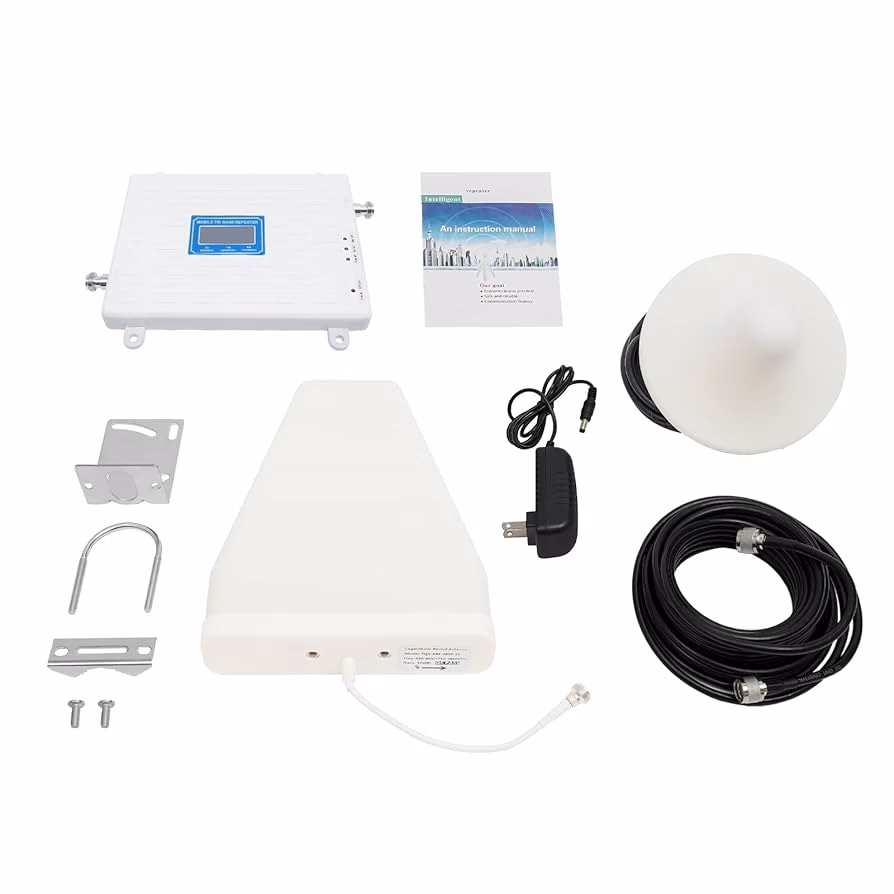

Især når du bruger en LTE- eller GSM-router, som er designet til at forbedre internetadgangen i hjemmet eller på kontoret via mobilnetværket, kan en ekstern mobilantenne gøre en stor forskel. Disse routere er afhængige af et stærkt og stabilt indgående signal for at kunne levere optimal ydeevne. Ved at placere en ekstern antenne udenfor bygningen – hvor signalet er stærkere og uforstyrret – og koble den til routeren, kan du opnå en markant forbedring i både hastighed og stabilitet af din internetforbindelse. WiMo tilbyder et bredt udvalg af antenner til LTE og UMTS, men også til andre telefonsystemer som DECT og det velkendte GSM-system. Uanset om det er GSM-900 på 900 MHz eller GSM-1800 på 1800 MHz, har de den rette antenne og det passende kabel til formålet.

Kompleksiteten af Smartphone-Antennedesign

Mens eksterne antenner er en løsning på specifikke dækningsproblemer, er designet af de interne antenner i en smartphone en yderst kompleks ingeniøropgave. Der er ikke kun én antenne i din telefon; moderne smartphones indeholder typisk flere antenner, hver med et specifikt formål. Disse inkluderer:

• Primær mobilantenne: Ansvarlig for både afsendelse (transmit) og modtagelse (receive) af mobilsignaler. Dette er den vigtigste celleantenne i smartphonen.
• Diversitetsmobilantenne: En sekundær antenne, der udelukkende bruges til modtagelse. Den hjælper med at forbedre signalets kvalitet og stabilitet ved at modtage flere versioner af det samme signal og vælge den bedste.
• GPS-antenne: Kun til modtagelse af signaler fra satellitter til positionsbestemmelse.
• Wi-Fi-antenne: Til afsendelse og modtagelse af Wi-Fi-signaler.
• NFC-antenne: Til Near Field Communication, der bruges til trådløse betalinger og dataudveksling over korte afstande.

Designet af disse antenner skal opfylde en række strenge krav fra både mobiloperatører (som AT&T, Orange, China Mobile osv.) og regulerende myndigheder (som FCC i USA eller tilsvarende organer i andre lande). Disse krav sikrer, at telefonerne fungerer optimalt på netværket, og at de er sikre at bruge.

Den Primære Mobilantenne: Transmit og Modtag

Den primære mobilantenne er hjertet i telefonens kommunikationssystem. Da den typisk er den eneste mobilantenne, der sender signaler, er der mange specifikationer og krav, den skal opfylde:

• SAR (Specific Absorption Rate)

  SAR måler mængden af energi, der absorberes af menneskekroppen, når telefonen sender med maksimal effekt. Disse værdier er strengt reguleret for at beskytte brugernes sundhed. I USA skal den maksimale absorption være mindre end 1,6 mW/g (over 1 gram væv), og i EU er grænsen 2 mW/g (over 10 gram væv). Antennens placering og type påvirker SAR-værdien markant. Hvis SAR er for høj, kan telefonen ikke sælges. Dette er et afgørende krav fra tilsynsmyndigheder verden over.

• TRP (Total Radiated Power)

  TRP er et mål for den samlede udstrålede effekt fra telefonen. Mobiloperatører sætter minimumsspecifikationer for TRP for hvert frekvensbånd, telefonen skal understøtte. Der er også specifikationer for TRP, når telefonen er monteret på en mannequin-hoved (for at simulere brug tæt på kroppen). TRP er en funktion af radioens sendestyrke og antennens effektivitet. En høj TRP er afgørende for at opretholde en god forbindelse, især når telefonen er længere væk fra sendemasten.

• TIS (Total Isotropic Sensitivity)

  TIS måler telefonens samlede isotrope følsomhed, altså hvor godt den kan modtage svage signaler. Ligesom TRP fastsætter mobiloperatører minimumsspecifikationer for TIS for hvert frekvensbånd. TIS måles også med telefonen monteret på et mannequin-hoved. TIS er en funktion af radioens ledningsfølsomhed, antennens effektivitet og desense (forringelse af følsomhed på grund af intern støj). En god TIS-værdi er afgørende for, at telefonen kan opfange signaler selv i områder med dårlig dækning.

Frekvensbånd og Antennens Rolle

For at en antenne kan fungere effektivt, skal den være designet til de specifikke frekvenser, den skal sende og modtage på. Den primære mobilantenne skal typisk understøtte både et lavbåndsfrekvensområde (mellem 700 og 960 MHz) og et højtbåndsfrekvensområde (mellem 1710 og 2700 MHz). De fleste telefoner understøtter en kombination af følgende bånd/frekvensområder:

• GSM (2G): GSM850 (824-894 MHz), GSM900 (890-960 MHz), DCS (1710-1880 MHz), PCS (1850-1990 MHz).
• UMTS (3G): Bånd 5 (824-894 MHz), Bånd 8 (890-960 MHz), Bånd 4 (1710-1880 MHz), Bånd 2 (1850-1990 MHz), Bånd 1 (1922-2170 MHz).
• LTE (4G): Bånd 17 (704-746 MHz), Bånd 13 (746-790 MHz), Bånd 5, Bånd 8, Bånd 4, Bånd 2, Bånd 1, Bånd 7 (2500-2690 MHz).

Antallet af frekvensbånd udvides hvert år, hvilket gør antennedesignet endnu mere komplekst. En telefon udviklet til det amerikanske marked understøtter måske kun GSM850, PCS, Bånd 5 (LTE og UMTS) og Bånd 2 (LTE og UMTS). Nogle virksomheder forsøger at udvikle 'verdens-telefoner', der understøtter alle bånd, hvilket i høj grad komplicerer antennedesignet.

Det er vigtigt at bemærke, at mange af disse bånd overlapper. For eksempel er GSM850, UMTS Bånd 5 og LTE Bånd 5 alle i samme frekvensområde. Dette betyder, at en antenne, der fungerer godt for et af disse bånd, stort set også vil fungere godt for de andre. En anden vigtig detalje er, at sendefrekvenserne (Tx) typisk ligger i den lave ende af båndet, mens modtagefrekvenserne (Rx) ligger i den høje ende. For eksempel, for UMTS Bånd 5, er Tx-båndet 824-849 MHz, og Rx-båndet er 869-894 MHz.

Antennens Fysiske Begrænsninger og Design

Antennens fysiske placering i telefonen er ikke tilfældig. Den primære mobilantenne vil næsten altid være placeret i den nederste ende af enheden. Hvorfor? Dette skyldes primært SAR-kravene og operatørernes TRP-specifikationer, når telefonen holdes ved hovedet. Når en telefon er tæt på menneskehovedet, vil en del af den udstrålede effekt blive absorberet af kroppen, hvilket reducerer TRP. Hvis antennen er placeret nederst på telefonen, er den længere væk fra hovedet, hvilket minimerer absorptionen og hjælper med at opfylde de strenge SAR- og TRP-krav.

For at forstå det grundlæggende antennedesign skal man huske, at en dipolantenne ideelt set skal være omkring en halv bølgelængde lang for at opnå en rimelig effektivitet og båndbredde. Lad os antage, at vores lavbånd er omkring 810 MHz. Bølgelængden (c/f, hvor c er lysets hastighed) er da ca. 37 cm, så en halv bølgelængde er omkring 18,5 cm eller 7 tommer. Hvad er størrelsen på en typisk smartphone? Den er også typisk omkring 5-7 tommer lang. Dette er en kritisk indsigt: For effektiv stråling ved mobiltelefonfrekvenser skal antennen i det væsentlige være på størrelse med hele enheden.

Dette betyder, at antennen ikke er en isoleret komponent, men bruger hele telefonens struktur – især dens chassis, der fungerer som jordplan – til at skabe antennen. Designet udvikler sig ofte fra en simpel tråddipolantenne. Først kan fødepunktet flyttes væk fra midten, og derefter kan den ene arm gøres 'fed', hvilket ofte er telefonens chassis. Derefter kan den anden arm 'meandres' (foldes i et zigzag-mønster) for at øge dens effektive længde inden for det begrænsede rum. Denne proces kan føre til en Inverted-F Antenna (IFA), som er almindelig i smartphones.

Et godt eksempel er Palm Pre-antennen, hvor man kan se de synlige antenner. Den har to meandrerede arme, som i bund og grund er IFA'er. Det mest udfordrende frekvensbånd at dække er typisk lavbåndet, fordi det kræver mest plads. Antennen designes derfor først til lavbåndet, og derefter kan en mindre arm tilføjes til højtbåndet (f.eks. 1800 MHz-frekvenserne). Antennedesignprocessen starter med en mockup, derefter en simpel dipol eller IFA, som iterativt optimeres for at opnå de nødvendige frekvensbånd. Dette kræver også en betydelig mængde impedansmatching. På grund af den dipollignende struktur vil den dominerende polarisation af din mobilantenne typisk være vertikal (VP).

Her er en forenklet illustration af, hvordan en dipolantenne udvikles til en mobiltelefonantenne:

1. Simpel dipolantenne: To lige arme, der stråler signal.
2. Ikke-centerfødet dipol med 'fed' arm: Fødepunktet er forskudt, og den ene arm er tykkere (telefonens chassis).
3. Meandreret arm: Den anden arm er foldet for at passe ind i telefonens begrænsede plads, mens den stadig opretholder den nødvendige effektive længde.

Fra Operatørkrav til Antennespecifikationer

Mobiloperatørerne angiver deres specifikationer i dBm; for eksempel skal TRP være 20 dBm ved Bånd 5. Hvad betyder dette for antennen? Først skal man bestemme, hvilket niveau af ledningsført effekt der kommer ud af radioen. Ledningsført effekt måles ved at tilslutte en 50 Ohms belastning til senderen og måle den transmitterede effekt. Hvis radiodesignerne beslutter, at de kan levere 23 dBm maksimal udgangseffekt, betyder en TRP på 20 dBm i bund og grund, at din antenne skal have en antenneeffektivitet på omkring -3 dB i dette bånd. Tilsvarende, hvis operatørens specifikation for TIS er -101 dBm, skal du måle din radios ledningsfølsomhed. Hvis du finder ud af, at radioens følsomhed er -107 dBm, fortæller dette dig, at antenneeffektiviteten skal være større end -6 dB for at opfylde din specifikation. For følsomhed skal man også tage hensyn til 'desense', som er en forringelse af modtagefølsomheden forårsaget af støj fra andre komponenter i telefonen.

SAR-specifikationen er ikke så ligetil. Der er ingen hurtig oversættelse fra TRP til SAR-værdien. Dette kræver en reel SAR-måling eller -simulering, sammen med en vis iteration af designet for at sænke SAR, samtidig med at antenneeffektiviteten bevares.

Et eksempel på krav fra en amerikansk mobiloperatør kan opsummeres således:

VSWR og Antenneimpedans

Der er ingen faste 'VSWR-regler' (Voltage Standing Wave Ratio) for mobiltelefondesign. VSWR er et mål for, hvor godt antennen er matchet til radioen. De fleste, der ikke arbejder med antenner, vil fortælle dig, at antennens impedans er matchet til 50 Ohm. Men i betragtning af antennens relativt lille volumen og den relativt store krævede båndbredde er impedansen sjældent, om nogensinde, præcis 50 Ohm. Typisk er VSWR mindre end 3, hvor 2 betragtes som meget acceptabelt. En lavere VSWR indikerer en bedre impedansmatch og dermed bedre effektivitet, da mindre energi reflekteres tilbage til senderen.

Innovation i Antennedesign: HTC One Eksemplet

Nu forstår du forhåbentlig lidt om mobilantennedesign og de vanskeligheder, der er forbundet hermed. Og forhåbentlig forstår du, hvorfor det er praktisk talt umuligt at have en mobiltelefon med en helt metalbagside – hvor skulle den anden halvdel af din dipolantenne gå hen? Metal blokerer radiotransmission.

Den anerkendte HTC One fra 2013 havde et ret innovativt antennedesign. Bagsiden af enheden, der primært var af aluminium, viste små horisontale ikke-metalliske linjer. Disse linjer var ikke blot designelementer; de var afgørende for antennens funktion. Designerne måtte indføre et tyndt, ikke-metallisk mellemrum i aluminiummet for at gøre det muligt for antennen at stråle. Dette var et meget vanskeligt design at implementere, fordi så meget metal på telefonens bagside introducerer en masse parasitær kapacitans, som ikke stråler effektivt.

Designerne balancerede her meget tæt på grænsen mellem en kondensator og en antenne. For at opnå dual-bånd operation måtte de være kreative med impedansmatching og sandsynligvis bruge adaptive switching-teknikker (forskellige switch-tilstande for forskellige frekvensbånd). Den gode nyhed er, at dette design fungerede, og det gjorde det til et fremragende antennedesign, der kombinerede æstetik med funktionalitet under ekstreme tekniske begrænsninger.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor er min mobildækning dårlig indendørs?

Dårlig dækning indendørs skyldes ofte, at vægge, især tykke betonvægge eller vinduer med særlige belægninger, dæmper mobilsignaler betydeligt. De høje frekvenser, der bruges i LTE, UMTS og GSM, har svært ved at trænge igennem disse materialer.

Hjælper en ekstern antenne på alle mobilsignaler?

En ekstern antenne er designet til at forbedre modtagelsen af specifikke frekvensbånd (f.eks. GSM, UMTS, LTE). Hvis du vælger den rigtige antenne til de frekvenser, dit mobilnetværk bruger, kan den markant forbedre dækningen for disse signaler, især for routere i områder med svag dækning.

Hvad er SAR, og hvorfor er det vigtigt?

SAR (Specific Absorption Rate) måler mængden af radiofrekvensenergi, som absorberes af menneskekroppen, når telefonen sender. Det er vigtigt, fordi det er en sikkerhedsstandard, der sikrer, at mobiltelefoner udleder en acceptabel mængde stråling, når de bruges tæt på kroppen. Myndigheder sætter strenge grænser for SAR-værdier.

Hvorfor sidder mobiltelefonens hovedantenne ofte nederst?

Hovedantennen placeres ofte nederst på telefonen for at minimere SAR-værdien og forbedre TRP (Total Radiated Power), når telefonen holdes ved hovedet. Ved at placere antennen længst væk fra hovedet reduceres kroppens absorption af strålingen, hvilket hjælper med at opfylde reguleringskravene.

Kan jeg bruge en ekstern antenne til min smartphone?

De fleste moderne smartphones har ikke en dedikeret port til en ekstern antenne. Eksterne antenner bruges primært til mobilroutere eller signalforstærkere, hvor de kan tilsluttes direkte for at forbedre det indgående signal til enheden, som derefter distribuerer det via Wi-Fi eller Ethernet.

Afsluttende Tanker

Fra de komplekse interne designs, der sikrer, at din smartphone kan kommunikere på tværs af utallige frekvensbånd, til de praktiske løsninger, som en ekstern mobilantenne tilbyder i vanskelige dækningsområder, er det tydeligt, at antenneteknologi er en kritisk, men ofte overset, del af vores mobile oplevelse. Uanset om det handler om at opfylde strenge SAR-krav, optimere TRP for afsendelse eller TIS for modtagelse, er det en konstant udfordring for ingeniører at skabe enheder, der fungerer fejlfrit i alle situationer.

Så mens din smartphone er et mesterværk af kompakt antennedesign, bør du ikke tøve med at overveje en ekstern løsning, hvis du kæmper med dårlig dækning. Det kan være nøglen til en mere stabil, hurtigere og generelt mere tilfredsstillende mobilforbindelse i dit hjem eller på dit kontor.
