How do you calculate actuator forces for a scissor lift?

Beregning af Aktuatorkræfter i Sakselifte

11/01/2023

Rating: 3.96 (15497 votes)

Sakselifte er uundværlige maskiner i mange industrier, fra byggeri og vedligeholdelse til logistik og produktion. Deres evne til at løfte tunge laster til betydelige højder gør dem til et alsidigt værktøj. Men bag den tilsyneladende enkle løftebevægelse ligger et komplekst samspil af kræfter, der kræver omhyggelig ingeniørmæssig overvejelse. En af de mest kritiske aspekter ved design og drift af en sakselift er beregningen af de aktuatorkræfter, der er nødvendige for at løfte og fastholde lasten. Uden præcise beregninger risikerer man overdimensionering, der fører til unødvendige omkostninger og vægt, eller – værre endnu – underdimensionering, der kan resultere i katastrofale svigt og alvorlige sikkerhedsrisici. Der findes mindst to primære metoder til at beregne de nødvendige aktuatorkræfter, og begge har deres egne fordele og anvendelsesområder.

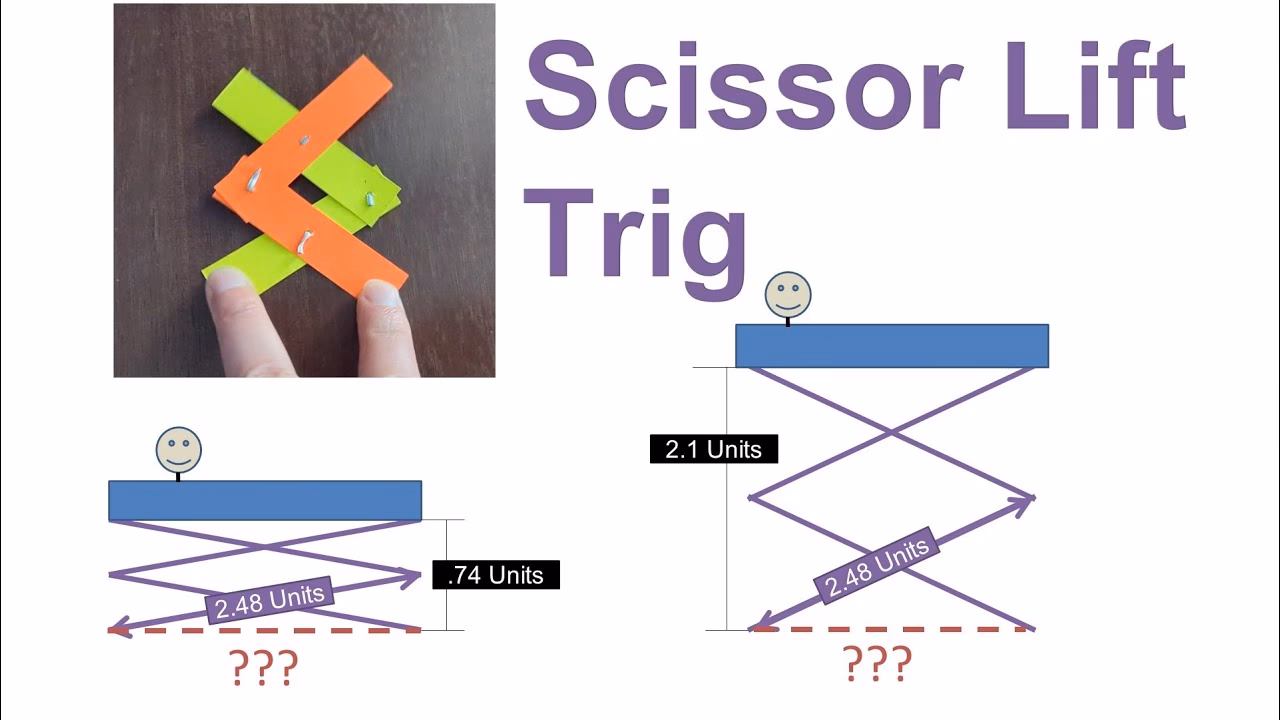

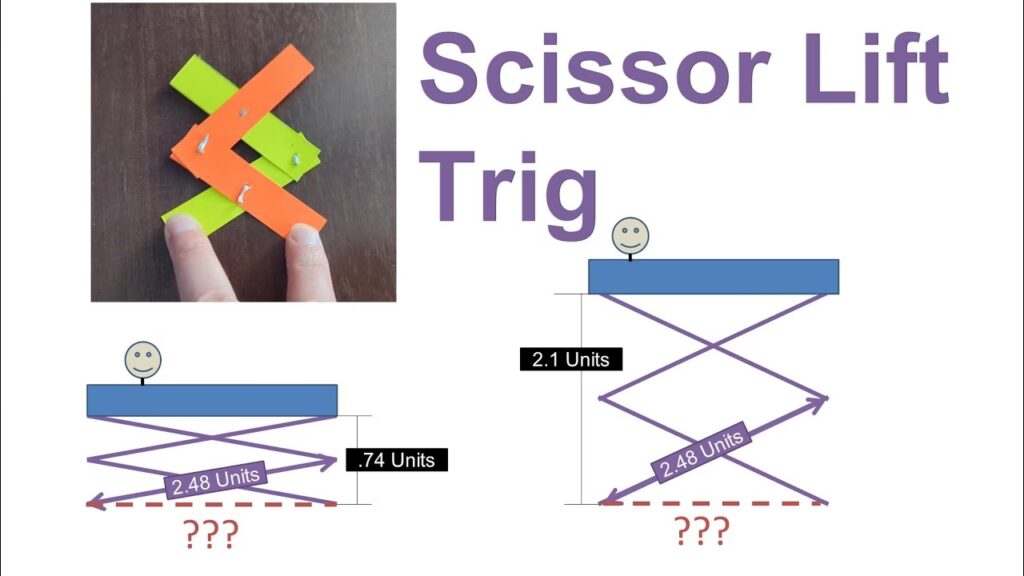

How do you calculate actuator forces for a scissor lift?
There are at least two methods of calculating the actuator forces required to raise the scissor lift. The first method is to use equations of static equilibrium. In this method, the general equations derived in the previous section are used to determine the reaction forces that are not affected by the actuators.

For at forstå, hvordan man beregner disse kræfter, skal vi dykke ned i de grundlæggende principper for mekanik og ingeniørvidenskab. Processen er sjældent statisk, da sakseliftens geometri ændrer sig under løftebevægelsen, hvilket påvirker vinkler og dermed de kræfter, der virker på aktuatorerne. Det er en dynamisk udfordring, der kræver en systematisk tilgang.

Metode 1: Beregning via Statisk Ligevægt

Den første og ofte mest grundlæggende metode til beregning af aktuatorkræfter er at anvende principperne for statisk ligevægt. Denne metode er fundamentet for mange ingeniørmæssige beregninger og indebærer, at summen af alle kræfter og summen af alle momenter, der virker på et system, er nul. Med andre ord, hvis et system er i ro eller bevæger sig med konstant hastighed, er det i ligevægt, og der er ingen nettoacceleration.

I forbindelse med en sakselift indebærer denne metode at analysere de forskellige komponenter – de krydsende arme, platformen, bunden og aktuatorerne – som et system af legemer. Hvert legeme kan isoleres, og et frit legemsdiagram (FLD) kan tegnes for at visualisere alle de eksterne kræfter, der virker på det. Disse kræfter inkluderer:

  • Lasten: Vægten af det materiale eller den person, der løftes på platformen.
  • Komponenternes egenvægt: Vægten af selve sakseliftens arme, platform og andre strukturelle dele.
  • Reaktionskræfter: Kræfter, der virker ved pivotpunkter og støttepunkter. Disse kræfter holder komponenterne sammen og overfører lasten.
  • Aktuatorkraften: Den kraft, der udøves af den hydrauliske cylinder (eller lignende aktuator) for at skubbe armene ud og løfte platformen.

Når de generelle ligninger for statisk ligevægt anvendes, som typisk er udledt fra en detaljeret analyse af sakseliftens geometri, kan man systematisk bestemme de ukendte reaktionskræfter og, vigtigst af alt, den nødvendige aktuatorkraft. Disse ligninger tager højde for vinklerne mellem armene, længden af armene, placeringen af pivotpunkterne og lastens position. En central udfordring er, at vinklerne og dermed kraftarmene ændrer sig, når sakseliften løfter eller sænker sig. Dette betyder, at den nødvendige aktuatorkraft ikke er konstant over hele løftehøjden; den varierer typisk og er ofte størst, når armene er tæt på deres laveste, mest vandrette position, da kraftarmen for aktuatorerne er mindst effektiv her.

Processen indebærer typisk:

  1. At definere sakseliftens geometri med variable, der repræsenterer højde og armvinkler.
  2. At tegne frie legemsdiagrammer for hver arm og platformen.
  3. At opstille ligevægtsligninger (sum af kræfter i x- og y-retningen er nul, sum af momenter er nul) for hvert legeme.
  4. At løse det resulterende system af ligninger for at finde den ukendte aktuatorkraft.

Denne metode giver en detaljeret forståelse af alle de interne kræfter i systemet, hvilket er afgørende for at dimensionere de enkelte komponenter korrekt. Det er en robust tilgang, der danner grundlaget for de fleste præcise designberegninger. Nøglen til succes med denne metode er en grundig forståelse af systemets geometri og evnen til at opstille og løse de komplekse ligninger. Den kræver ofte iterationer eller avancerede matematiske værktøjer, da den involverer trigonometriske funktioner af de skiftende vinkler. Fokus er her på Ligevægt mellem de forskellige kræfter, der virker på systemet.

Metode 2: Anvendelse af Arbejde-Energi Princippet

Den anden metode, der ofte anvendes, især for mere komplekse dynamiske systemer eller når man ønsker en mere overordnet forståelse af kraftbehovet, er at anvende arbejde-energi princippet. Dette princip bygger på bevarelse af Energi og siger, at det arbejde, der udføres af en kraft, er lig med ændringen i systemets kinetiske energi plus ændringen i systemets potentielle energi plus arbejde udført mod friktion og andre dissipationsmekanismer.

For en sakselift i en statisk eller quasi-statisk løftesituation (hvor hastigheden er lav og konstant), kan princippet forenkles til, at det arbejde, der udføres af aktuatorerne, svarer til ændringen i den potentielle energi for lasten og sakseliftens egne komponenter, plus det arbejde, der udføres for at overvinde friktion i pivotpunkter og glidende overflader. Dette kan udtrykkes som:

Arbejde udført af aktuator = Ændring i potentiel energi + Arbejde mod friktion

Hvor:

  • Arbejde udført af aktuator = Aktuatorkraft × Aktuatorens forskydning
  • Ændring i potentiel energi = Lastens vægt × Ændring i højde + Sakseliftens egenvægt × Ændring i højde af dens tyngdepunkt

Denne metode er ofte mere ligetil, da den ikke kræver, at man løser for alle de interne reaktionskræfter. I stedet fokuserer den på det samlede energibudget for systemet. Den er særligt nyttig, når man ønsker at estimere den gennemsnitlige eller maksimale kraft over en given løftebevægelse, eller når man har at gøre med systemer, hvor friktion spiller en betydelig rolle, og man har empiriske data for den. Den er mindre velegnet, hvis man har brug for at dimensionere individuelle stifter eller samlinger, da den ikke direkte giver de individuelle reaktionskræfter.

Fordelen ved denne metode er dens enkelhed og det faktum, at den ofte kan give et hurtigt estimat af den nødvendige aktuatorkraft uden at dykke ned i de komplekse trigonometriske relationer for hver enkelt arm. Dog kræver den stadig en nøjagtig forståelse af, hvordan tyngdepunktet for systemet bevæger sig under løft, og hvordan friktionskræfterne varierer.

Faktorer der Påvirker Aktuatorkræfterne

Uanset hvilken metode der anvendes, er der flere afgørende faktorer, der påvirker de kræfter, som aktuatorerne skal levere:

  • Lastens vægt og placering: Den mest indlysende faktor. Jo tungere last, desto større kraft. Lastens placering på platformen kan også skabe momenter, der skal modvirkes.
  • Sakseliftens geometri: Armenes længde, antallet af sakseled, placeringen af pivotpunkter og den vinkel, som aktuatorerne danner med armene, har en enorm indflydelse. Den nødvendige kraft kan variere betydeligt over løfteområdet på grund af ændringer i kraftarmene.
  • Friktion: Friktion i alle bevægelige dele – stifter, ruller og glidende overflader – skal overvindes. Friktion kan udgøre en betydelig del af den samlede kraft, især i ældre eller dårligt vedligeholdte systemer.
  • Egenvægt af komponenter: Selvom det ofte er mindre end lasten, skal vægten af selve sakseliftens arme og platform også løftes. Dette bidrager til den samlede krævede kraft.
  • Acceleration: Hvis sakseliften løfter med en betydelig acceleration (frem for en langsom, konstant hastighed), skal der leveres yderligere kraft for at skabe denne acceleration. I de fleste praktiske scenarier er accelerationen dog så lav, at den kan ignoreres i de statiske beregninger.

Typer af Aktuatorer

Valget af aktuator type er direkte relateret til de beregnede kræfter. De mest almindelige typer omfatter:

  • Hydrauliske cylindre: Disse er langt de mest udbredte i tunge sakselifte på grund af deres evne til at levere store kræfter, deres holdbarhed og præcise kontrol. De bruger ukomprimerbar væske til at overføre kraft.
  • Elektriske aktuatorer: Bruges ofte i lettere sakselifte eller i applikationer, hvor der ikke er adgang til hydraulik. De konverterer elektrisk energi til lineær bevægelse, typisk via en motor og en spindelmekanisme. Deres kraftkapacitet er generelt lavere end hydrauliske systemer, men de tilbyder ofte bedre energieffektivitet og renere drift.
  • Pneumatiske cylindre: Anvendes i meget lette løfteapplikationer, hvor der er adgang til trykluft. De har lavere kraftkapacitet end både hydrauliske og mange elektriske aktuatorer.

Designovervejelser og Sikkerhed

Når aktuatorkræfterne er beregnet, er det afgørende at inkorporere disse data i det overordnede design for at sikre maskinens Sikkerhed og funktionalitet. Dette indebærer:

  • Overdimensionering: Ofte vil ingeniører vælge aktuatorer, der kan levere en kraft, der er 15-25% højere end den maksimalt beregnede, for at tage højde for uforudsete belastninger, friktion og slitage over tid.
  • Materialevalg: De beregnede kræfter bruges til at dimensionere armene, stifter, lejer og platformen, så de kan modstå de maksimale belastninger uden deformation eller brud.
  • Stabilitet: Aktuatorkræfterne er en del af den samlede analyse af sakseliftens stabilitet, især når den er fuldt udstrakt og belastes maksimalt.
  • Kontrolsystemer: Beregningerne informerer designet af hydrauliske pumper, ventiler og elektriske motorer, der skal levere den nødvendige kraft og kontrol over bevægelsen.
  • Vedligeholdelse: Forståelse af de kræfter, der virker på aktuatorerne, kan hjælpe med at planlægge vedligeholdelsesintervaller og identificere potentielle slidpunkter.

Sammenligning af Metoderne

De to metoder til beregning af aktuatorkræfter har hver deres styrker og svagheder:

EgenskabStatisk Ligevægt MetodeArbejde-Energi Princip Metode
KompleksitetHøj, kræver detaljerede frie legemsdiagrammer og trigonometriske ligninger.Middel, fokuserer på systemets samlede energi, mindre detaljer om individuelle kræfter.
DetaljegradGiver præcise kræfter i hver komponent (stifter, led), afgørende for komponentdimensionering.Giver den samlede nødvendige aktuatorkraft, men ikke de interne reaktionskræfter.
AnvendelseIdeel til detaljeret design og analyse af stress i individuelle komponenter.God til hurtige estimater, dynamiske analyser og forståelse af det overordnede energibudget.
FriktionKan inkluderes, men kræver ofte antagelser om friktionskoefficienter ved hvert led.Kan inkluderes som et samlet energitab, ofte baseret på empiriske data eller estimater.
NøjagtighedPotentielt meget høj, hvis alle kræfter og geometrier er korrekt modelleret.God for overordnede estimater, men kan være mindre præcis for spidsbelastninger i specifikke punkter.

Praktiske Anvendelser og Optimering

I praksis anvendes en kombination af disse metoder ofte. Statisk ligevægtsanalyse bruges til den indledende dimensionering af komponenter og til at identificere de kritiske positioner, hvor den maksimale aktuatorkraft er påkrævet. Arbejde-energi princippet kan derefter bruges til at validere resultaterne eller til at analysere systemets effektivitet. Moderne CAD- og simuleringssoftware (f.eks. FEA – Finite Element Analysis) har revolutioneret processen, hvilket gør det muligt for ingeniører at modellere sakselifte digitalt og simulere deres adfærd under forskellige belastningsscenarier. Disse værktøjer bygger ofte på de grundlæggende principper for statisk ligevægt og energi, men automatiserer de komplekse beregninger.

Målet er altid at finde den optimale balance mellem ydeevne, sikkerhed og omkostninger. En vellykket Optimering af aktuatorkræfterne fører til en mere energieffektiv maskine, længere levetid for komponenterne og, vigtigst af alt, en sikker arbejdsplatform for brugerne.

Ofte Stillede Spørgsmål (FAQ)

Spørgsmål: Hvorfor er præcis beregning af aktuatorkræfter så vigtig?
Svar: Præcis beregning er afgørende for sikkerhed, effektivitet og omkostningsstyring. Underdimensionering kan føre til strukturelt svigt og ulykker, mens overdimensionering resulterer i unødvendig vægt, højere omkostninger og potentielt dårligere ydeevne.

Spørgsmål: Påvirker friktion aktuatorkraften betydeligt?
Svar: Ja, friktion kan have en mærkbar indflydelse, især i systemer med mange pivotpunkter eller dårlig smøring. I nogle tilfælde kan friktion udgøre op til 20-30% af den samlede krævede kraft. Korrekt smøring og valg af lejer er derfor vigtigt.

Spørgsmål: Er den nødvendige aktuatorkraft konstant over hele løftehøjden?
Svar: Nej, typisk ikke. På grund af den skiftende geometri og vinklerne mellem armene og aktuatorerne, varierer den nødvendige kraft ofte. Den er normalt størst, når sakseliften er i sin laveste position, og armene er tæt på vandret, da aktuatorens kraftarm er mindst effektiv her.

Spørgsmål: Hvad sker der, hvis lasten ikke er centreret på platformen?
Svar: En ikke-centreret last vil skabe et yderligere moment, der skal modvirkes. Dette kan øge belastningen på specifikke arme og aktuatorer og kræve en højere samlet aktuatorkraft, samt påvirke stabiliteten. Designere tager højde for dette ved at specificere maksimale excentriske belastninger.

Spørgsmål: Findes der industristandarder for beregning af sakselifte?
Svar: Ja, der findes internationale og nationale standarder (f.eks. ISO, EN, ANSI/SIA) der specificerer sikkerhedskrav og designprincipper for mobile arbejdsplatforme, herunder sakselifte. Disse standarder vejleder ingeniører i korrekte beregningsmetoder og sikkerhedsfaktorer for at sikre Præcision og pålidelighed.
