Forstå Mobil Oplader Kredsløb

I en verden, hvor vores smartphones og tablets er uundværlige, er evnen til at holde dem opladet afgørende. Men har du nogensinde undret dig over, hvad der egentlig sker inde i den lille adapter, der forvandler stikkontaktens strøm til den energi, der holder din enhed kørende? At forstå kredsløbsdiagrammer for mobilopladere kan virke skræmmende for den gennemsnitlige bruger, men det er en fascinerende rejse ind i elektronikken, som kan give en dybere forståelse for den teknologi, vi bruger hver dag. Denne artikel vil afmystificere processen, introducere de grundlæggende komponenter og undersøge muligheden for selv at konstruere en mobiloplader.

De Essentielle Komponenter i en Mobiloplader

Hjertet i enhver mobiloplader er en række nøje udvalgte komponenter, der arbejder sammen for at konvertere og regulere strøm. De mest fundamentale dele inkluderer:

• AC/DC Adapter: Ofte kaldet en "vægklods" eller strømforsyning. Denne komponent tager vekselstrøm (AC) fra din stikkontakt og omdanner den til jævnstrøm (DC), som din mobile enhed kan bruge. Dette er det første trin i opladningsprocessen og er også brugt til mange andre elektriske apparater.
• Switching Regulator: Denne avancerede komponent spiller en kritisk rolle. Den modtager den rå DC-strøm fra AC/DC-adapteren og regulerer spændingen og strømstyrken præcist til det niveau, som batteriet i din mobiltelefon kræver. Moderne opladere bruger ofte switching-regulatorer, fordi de er mere energieffektive end lineære regulatorer, hvilket betyder mindre varmeudvikling og dermed et mere effektivt opladningssystem.
• Genopladeligt Batteri: Dette er energilageret. Uanset om det er en del af selve opladeren (f.eks. en powerbank) eller enheden, der oplades, er batteriet essentielt. Det lagrer den regulerede DC-strøm, indtil enheden har brug for det. Batteriets kemi (f.eks. lithium-ion) dikterer også opladningskravene.

Tilpasning og Yderligere Komponenter

Mens de ovennævnte komponenter er kernen, kan et mobilopladerkredsløb udvides med yderligere dele for at forbedre funktionalitet, sikkerhed eller effektivitet. Disse kan omfatte:

• Modstande: Bruges til at begrænse strømmen i specifikke dele af kredsløbet eller til at indstille spændingsniveauer.
• Kondensatorer: Bruges til at filtrere strømmen, stabilisere spændingen og lagre en lille mængde energi midlertidigt. De er afgørende for at udjævne eventuelle spændingsudsving.
• Dioder: Fungerer som envejsventiler for elektricitet, der tillader strøm at flyde i én retning, men blokerer den i den modsatte. De bruges ofte til beskyttelse mod omvendt polaritet eller til at ensrette AC-strøm.
• Switch: En simpel kontakt kan bruges til at tænde og slukke for opladeren eller til at vælge mellem forskellige opladningstilstande, hvis kredsløbet er designet til det.
• Integrerede Kredsløb (ICs) og Mikrocontrollere: For mere komplekse opladere, især dem med avancerede funktioner som hurtigopladning, batteristyringssystemer (BMS) eller trådløs opladning, kan man integrere IC'er og mikrocontrollere. Disse "intelligente" chips kan håndtere komplekse algoritmer, overvåge batteriets tilstand og kommunikere med den mobile enhed.

Er det Svært at Lave Sin Egen Mobiloplader?

For en person med en vis teknisk snilde og erfaring inden for elektronik, er det ikke uoverkommeligt at designe og samle et simpelt mobilopladerkredsløb. Der findes et utal af ressourcer online, herunder detaljerede kredsløbsdiagrammer og komponentlister, som kan guide processen. Projekter som "Portable USB Charger Circuit" eller "3 Ampere Mobile Charger Circuit Using LM2576" er gode eksempler på, hvad der er muligt for hobbyister.

Dog kan det for den gennemsnitlige person, der er ny inden for elektronik, virke som en udfordrende og potentielt farlig opgave. Arbejde med elektricitet kræver forsigtighed, og fejl i kredsløbet kan føre til beskadigelse af både opladeren og den mobile enhed, der oplades. Desuden kan opnåelse af de korrekte sikkerhedsstandarder og effektivitet kræve en dybere forståelse af elektroniske principper end hvad der typisk er tilgængeligt for begyndere.

Fordele ved at Forstå Kredsløbet

Selvom du måske ikke selv bygger din oplader, giver en grundlæggende forståelse af disse kredsløb dig mulighed for at:

• Fejlfinding: Hvis din oplader holder op med at virke, kan du have en bedre idé om, hvilke komponenter der kan være gået i stykker.
• Vælge den Rette Oplader: Du kan bedre vurdere kvaliteten og sikkerheden af tredjepartsopladere ved at forstå de teknologier, de bruger.
• Optimere Opladning: Viden om opladningsprotokoller og effektniveauer kan hjælpe dig med at vælge den oplader, der bedst passer til din enheds behov, potentielt forlænge batteriets levetid.
• DIY Projekter: Det åbner døren for spændende hobbyprojekter, hvor du kan bygge dine egne strømkilder eller tilpasse eksisterende opladere.

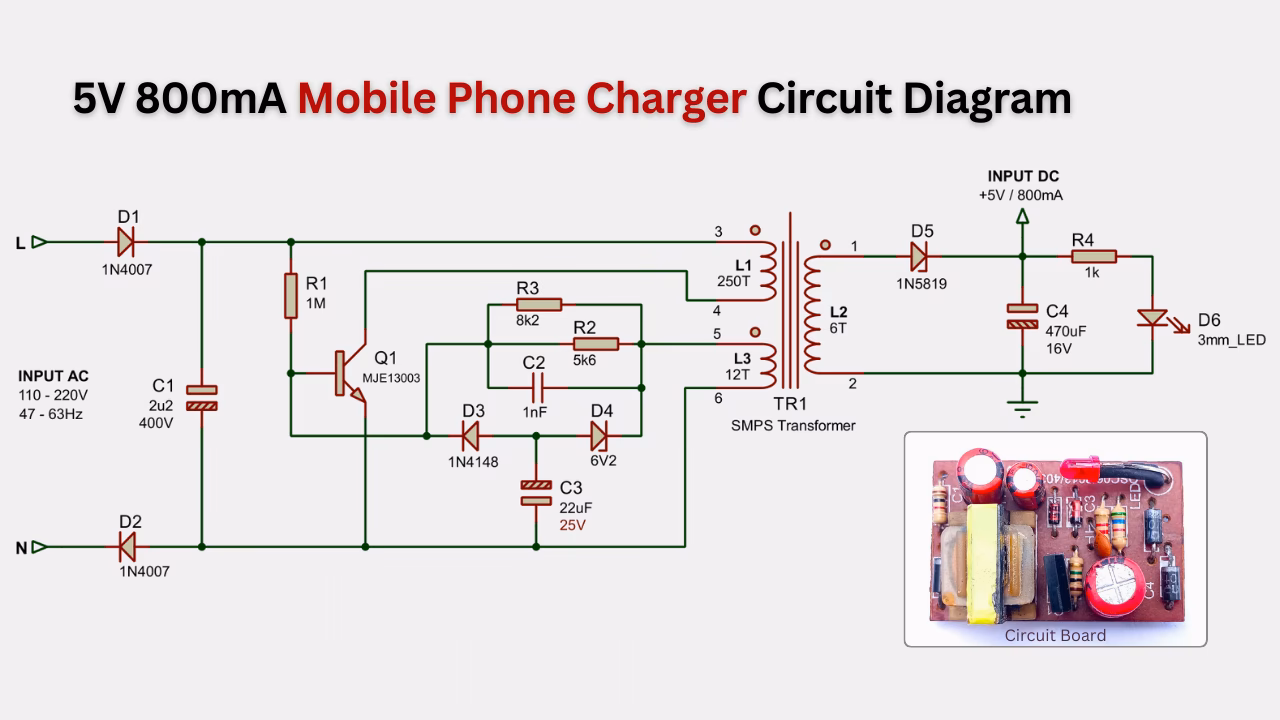

Eksempler på Kredsløbsdiagrammer

Online ressourcer som Adafruit Learning System og diverse ingeniørgallerier tilbyder visuelle repræsentationer af disse kredsløb. Disse diagrammer viser, hvordan komponenterne er forbundet, og hvilken rolle hver enkelt spiller. For eksempel kan et simpelt USB-opladningskredsløb indeholde en USB-port, en spændingsregulator (som en LM7805 for 5V output) og et par kondensatorer til filtrering.

Mere avancerede diagrammer kan vise implementeringen af:

• Trådløs Opladning: Disse kredsløb involverer typisk en induktionsspole til transmission og modtagelse af energi samt styringselektronik til at håndtere energioverførslen effektivt og sikkert.
• Hurtigopladningsteknologier: Teknologier som Qualcomm Quick Charge eller USB Power Delivery kræver mere komplekse kredsløb med kommunikationsprotokoller mellem opladeren og enheden for at forhandle det optimale opladningsniveau.
• Batteristyringssystemer (BMS): Specielt for lithium-ion batterier er BMS afgørende for at beskytte batteriet mod overopladning, overafladning, kortslutning og overophedning, hvilket sikrer både sikkerhed og levetid.

Sammenligning af Opladningsteknologier

Her er en simpel oversigt over forskellige opladningsteknologier og deres typiske spændings- og strømniveauer:

Det er vigtigt at bemærke, at de faktiske specifikationer kan variere betydeligt afhængigt af producenten og den specifikke enhed.

Ofte Stillede Spørgsmål (FAQ)

Kan jeg bruge en hvilken som helst oplader til min telefon?

Det anbefales generelt at bruge den oplader, der fulgte med din telefon, eller en anerkendt tredjepartsoplader, der overholder de samme specifikationer. Brug af en forkert oplader kan potentielt beskadige batteriet eller selve telefonen, især hvis spændingen er forkert.

Hvad er den vigtigste komponent i en mobiloplader?

Mens alle komponenter er vigtige for den samlede funktion, kan switching-regulatoren betragtes som en af de mest kritiske, da den sikrer, at den korrekte og stabile mængde strøm leveres til batteriet.

Hvordan virker trådløs opladning?

Trådløs opladning bruger elektromagnetisk induktion. En spole i opladeren skaber et skiftende magnetfelt, som inducerer en strøm i en modtagende spole inde i din mobile enhed. Dette er en kontaktfri metode til energioverførsel.

Hvad betyder "watt" for en oplader?

Watt (W) er en måleenhed for effekt, som er produktet af spænding (V) og strøm (A) (P = V * A). En højere watt-værdi indikerer generelt, at opladeren kan levere mere energi, hvilket ofte resulterer i hurtigere opladning.

Er det sikkert at bygge sin egen oplader?

Det kan være sikkert, hvis det gøres med den rette viden, omhyggelige komponentvalg og overholdelse af sikkerhedsprocedurer. Men fejl kan have alvorlige konsekvenser. For de fleste brugere er det sikrere og mere praktisk at købe en certificeret oplader.

Konklusion

Mobilopladere er komplekse, men fascinerende stykker teknologi. Ved at forstå de grundlæggende komponenter og deres funktioner, kan du bedre værdsætte den ingeniørkunst, der ligger bag, og træffe mere informerede beslutninger om opladning af dine enheder. Selvom det er muligt at dykke ned i DIY-kredsløbsdesign, kræver det en dedikeret indsats og en stærk forståelse for elektronikken for at sikre et sikkert og funktionelt resultat. Ved at holde dig informeret, kan du sikre optimal ydeevne og levetid for dine dyrebare mobile enheder.
